เหล็กแบน Flat Bar คืออะไร? ใช้งานอย่างไร และเกี่ยวข้องกับไมโครไพล์ตรงไหน

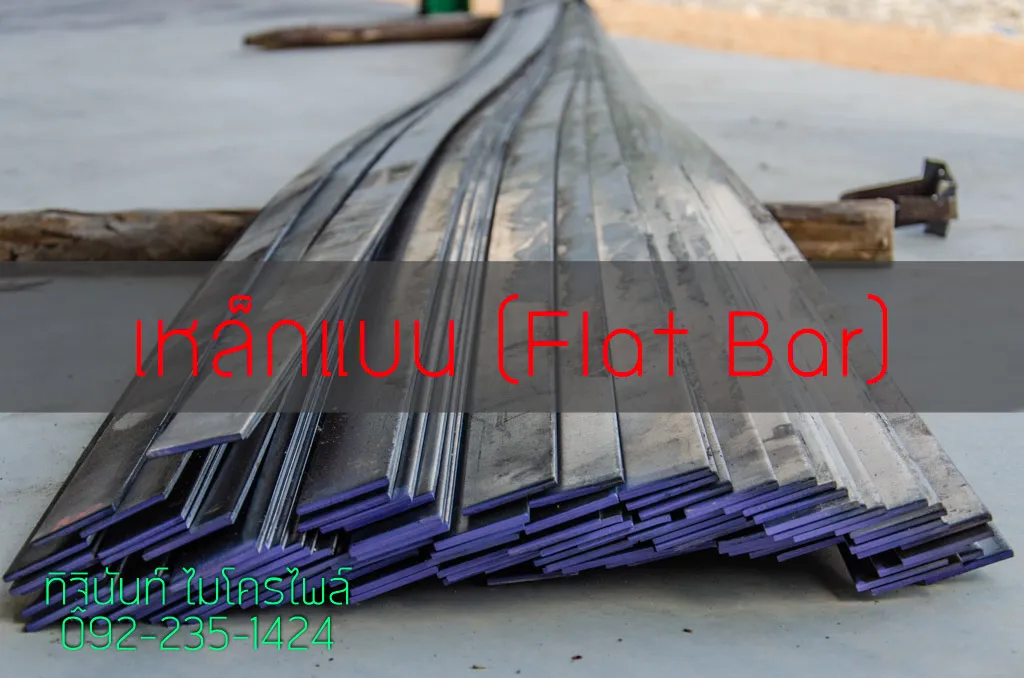

เหล็กแบน (Flat Bar) คือเหล็กรูปพรรณตันที่มีหน้าตัดเป็นสี่เหลี่ยมผืนผ้า ความกว้างและความหนาเป็นข้อมูลหลักที่ใช้ระบุชิ้นงาน นำไปตัด ดัด เจาะ หรือเชื่อมเป็นรายละเอียดประกอบได้หลายรูปแบบตามแบบผลิต

การเรียกว่า “Flat Bar” อย่างเดียวจึงยังไม่พอสำหรับสั่งวัสดุหรือผลิตชิ้นส่วน ต้องรู้ทั้งขนาดหน้าตัด เกรดวัสดุ ความยาว และรายละเอียดการต่อหรือเชื่อมที่งานนั้นกำหนด

ก่อนสั่ง Flat Bar ต้องระบุอะไร

ข้อมูลสำคัญที่ควรตรวจจากแบบหรือสเป็ค ได้แก่

• ความกว้างและความหนาของหน้าตัด
• ความยาวหรือจำนวนชิ้นที่ต้องตัด
• เกรดและข้อกำหนดของวัสดุ
• ตำแหน่งรู งานดัด หรือรูปทรงหลังขึ้นรูป หากมี
• วิธีเชื่อมและรายละเอียดรอยต่อเมื่อใช้เป็นชิ้นส่วนประกอบ
• การป้องกันผิวหรือสภาพแวดล้อมที่ชิ้นส่วนจะใช้งาน

ชิ้นงานที่มีรูปทรงคล้ายกันอาจใช้วัสดุหรือรายละเอียดรอยต่อไม่เหมือนกัน จึงไม่ควรเปลี่ยนความหนาหรือหน้ากว้างจากความสะดวกในการหาเหล็กโดยไม่ตรวจแบบ

Flat Bar ถูกขึ้นรูปเป็นชิ้นส่วนได้อย่างไร

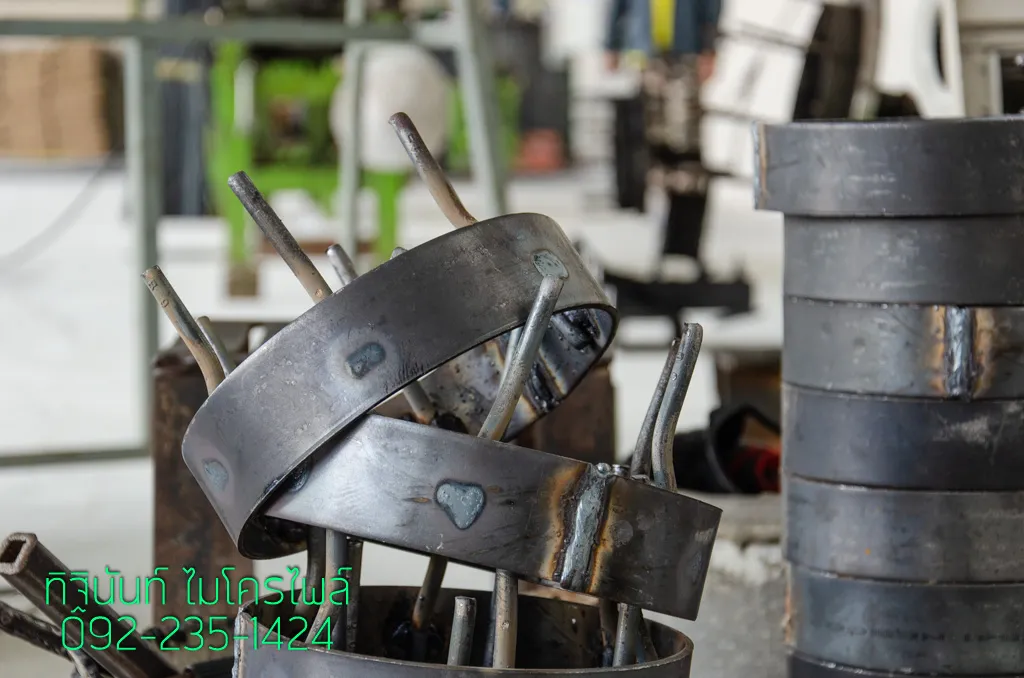

ภาพด้านล่างแสดงเหล็กแบนที่ถูกดัดเป็นวงและเชื่อมประกอบกับเหล็ก Dowel ในพื้นที่ผลิต ชิ้นส่วนลักษณะนี้ต่างจาก Flat Bar แบบเส้นตรงที่เห็นในภาพ Hero เพราะผ่านการตัด ดัด และประกอบตามรูปแบบของชิ้นงาน

เมื่อ Flat Bar ถูกนำไปเป็นชิ้นส่วนของผลิตภัณฑ์ ขนาดวง ตำแหน่งเชื่อม และรายละเอียดประกอบต้องอ้างอิงแบบผลิต ไม่ควรอ่านค่าจากภาพถ่ายแทนแบบ

Flat Bar ในไมโครไพล์ของ Thitinan ใช้ตรงไหน

สเป็คไมโครไพล์ปัจจุบันของ Thitinan ระบุ Flat Bar หนา 4.5 มม. × กว้าง 2 นิ้ว เป็นแถบรัดบริเวณหัว-ท้ายของโครงเหล็กภายในสำหรับเสาเข็มขนาด 18, 20, 25 และ 30 ซม. โดยรายละเอียดเหล็ก Dowel และ Spiral ของแต่ละขนาดแตกต่างกันตามสเป็คผลิตภัณฑ์

ดูโครงสร้างภายในและตารางเปรียบเทียบแต่ละขนาดได้ที่ โครงเหล็ก Pile Cage หรือหน้าผลิตภัณฑ์ 18 ซม., 20 ซม., 25 ซม. และ 30 ซม.

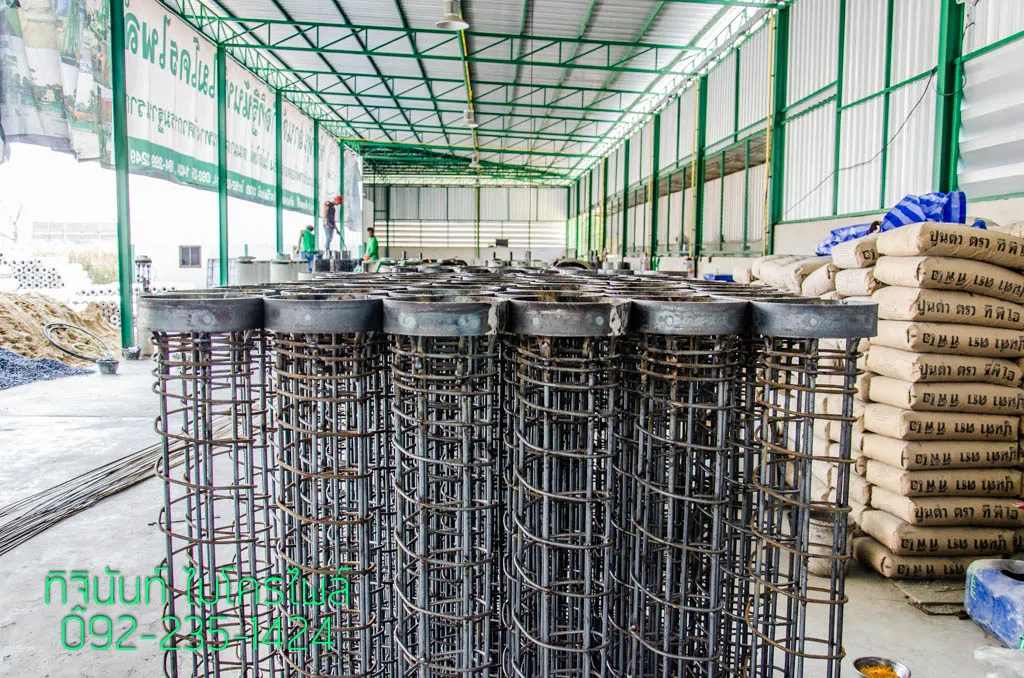

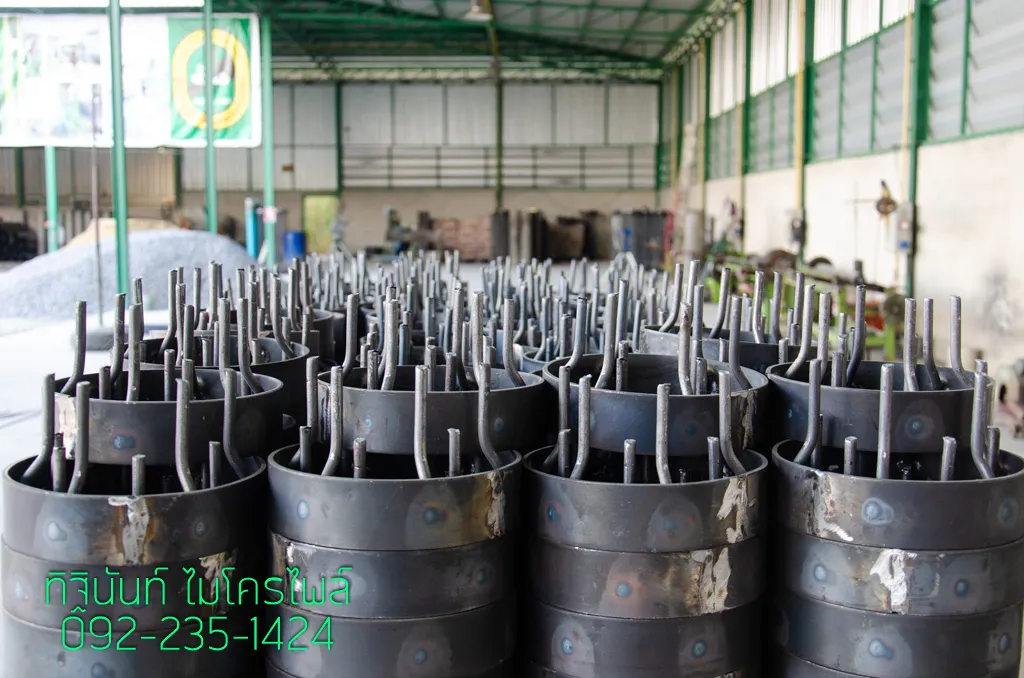

ภาพช่วยให้เห็นลักษณะวง Flat Bar ที่ประกอบกับเหล็กภายใน แต่จำนวนและขนาดเหล็กของแต่ละผลิตภัณฑ์ต้องอ่านจากสเป็คของขนาดนั้น

ทำไมจึงไม่ควรเปลี่ยน Flat Bar ในชิ้นส่วนเอง

เมื่อ Flat Bar เป็นส่วนหนึ่งของชิ้นงานที่มีการเชื่อมต่อ ขนาดหน้าตัด รูปทรง และรอยเชื่อมล้วนเป็นรายละเอียดของระบบเดียวกัน การเปลี่ยนความหนา ความกว้าง หรือวิธีเชื่อมอาจทำให้ชิ้นส่วนต่างจากแบบผลิต จึงควรให้ผู้รับผิดชอบแบบหรือกระบวนการผลิตพิจารณาก่อนเปลี่ยนวัสดุ

สำหรับภาพรวมกระบวนการผลิต สามารถดูต่อที่ โรงงานผลิตไมโครไพล์

Flat Bar ต่างจากเหล็กเส้นอย่างไร

Flat Bar มีหน้าตัดแบนเป็นสี่เหลี่ยมผืนผ้า ขณะที่ เหล็กเส้นกลม มีหน้าตัดกลมและนำไปใช้ในรายละเอียดที่ต่างกันตามแบบ การเลือกระหว่างวัสดุสองชนิดจึงไม่ได้ขึ้นกับว่าแบบใด “แข็งแรงกว่า” โดยทั่วไป แต่ขึ้นกับหน้าที่ รูปทรง การต่อ และคุณสมบัติที่ผู้ออกแบบกำหนดให้ชิ้นส่วนนั้น

สรุป

Flat Bar เป็นวัสดุพื้นฐานที่สามารถขึ้นรูปและเชื่อมเป็นชิ้นส่วนได้หลายแบบ สิ่งสำคัญคือระบุความกว้าง ความหนา เกรด และรายละเอียดประกอบให้ตรงกับแบบ สำหรับไมโครไพล์ Thitinan ปัจจุบัน Flat Bar 4.5 มม. × 2 นิ้วเป็นส่วนของแถบรัดหัว-ท้ายในทั้ง 4 ขนาดผลิตภัณฑ์ และควรอ้างอิงสเป็คปัจจุบันเมื่อตรวจหรือผลิตชิ้นส่วน
