เสาเข็มไมโครไพล์ 20 ซม. เป็นหนึ่งใน 4 ขนาดที่ผลิตปัจจุบัน ตัวเสาเป็นทรงกลม มีรูกลวงตรงกลาง และผลิตเป็นท่อนยาว 1.5 เมตรต่อท่อน เพื่อเชื่อมต่อกันระหว่างการติดตั้ง
สเป็คปัจจุบันกำหนดช่วง Safe Load 20–25 ตันต่อต้น โดยขึ้นอยู่กับสภาพดิน การเลือกใช้จึงต้องดูแบบฐานราก น้ำหนักที่เสาเข็มแต่ละต้นต้องรับ สภาพชั้นดิน และเกณฑ์ที่วิศวกรกำหนดร่วมกัน ไม่ควรตัดสินจากเส้นผ่านศูนย์กลางหรือค่ารับน้ำหนักสูงสุดเพียงอย่างเดียว
สเป็คไมโครไพล์ 20 ซม.
| รายการ | สเป็คปัจจุบัน |
|---|---|
| เส้นผ่านศูนย์กลาง | 20 ซม. |
| รูปทรง | กลม มีรูกลวงตรงกลาง |
| ความยาวต่อท่อน | 1.5 เมตร |
| Safe Load | 20–25 ตัน/ต้น ขึ้นอยู่กับสภาพดิน |
| Dowel | 9 มม. × 6 เส้น |
| Spiral | 4 มม. |
| Flat Bar หัว-ท้าย | หนา 4.5 มม. × กว้าง 2 นิ้ว |
| ความหนาเนื้อคอนกรีต | 5–8 ซม. |
| การต่อท่อน | เชื่อมรอบรอยต่อเสาเข็ม |
ดูภาพรวมทั้ง 4 ขนาดและกระบวนการผลิตได้ที่ โรงงานผลิตเสาเข็มไมโครไพล์

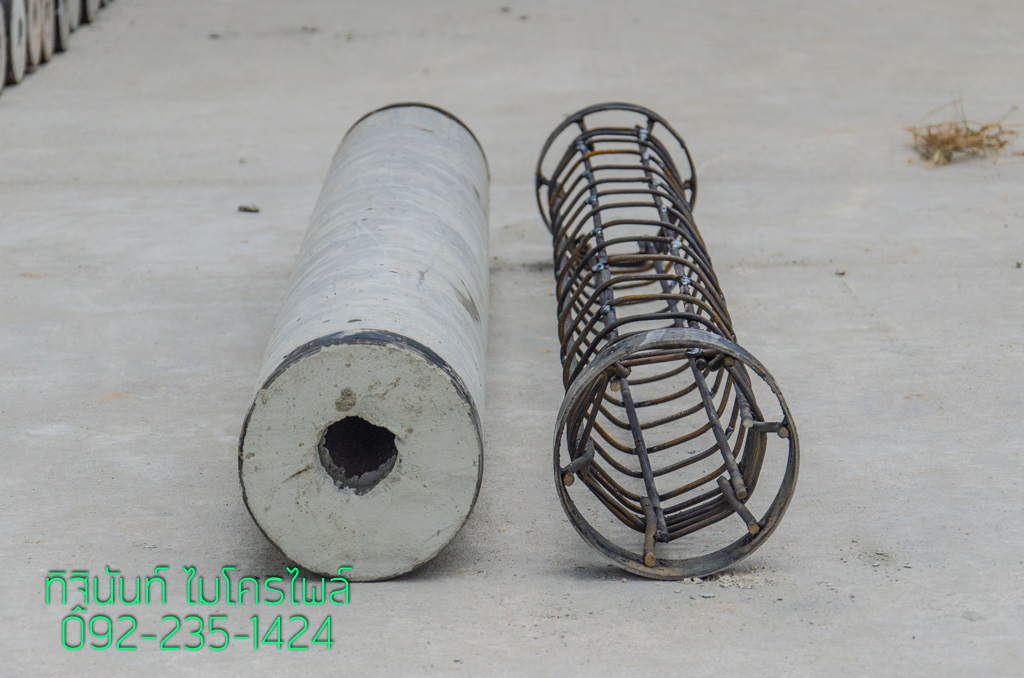

โครงเหล็กภายในของขนาด 20 ซม.
โครงหลักใช้ Dowel 9 มม. จำนวน 6 เส้น และ Spiral 4 มม. พันรอบแกนโครงเหล็ก บริเวณหัวและท้ายท่อนมี Flat Bar หนา 4.5 มม. กว้าง 2 นิ้ว เป็นปลอกรัดสำหรับรายละเอียดรอยต่อ
เนื้อคอนกรีตมีความหนาอยู่ในช่วง 5–8 ซม. โดยยังคงรูกลวงตรงกลางของหน้าตัด หากมีการสั่งผลิตรายละเอียด Dowel แตกต่างจากสเป็คมาตรฐาน ต้องยึดแบบผลิตและข้อกำหนดของงานนั้นเป็นหลัก
อ่านองค์ประกอบของโครงเหล็กเพิ่มเติมได้ที่ โครงเหล็กเสาเข็มไมโครไพล์ และ เหล็กแบน Flat Bar
Safe Load 20–25 ตันต่อต้นใช้อย่างไร
ช่วง 20–25 ตันต่อต้นเป็นช่วง Safe Load ของผลิตภัณฑ์ขนาด 20 ซม. ที่ต้องพิจารณาร่วมกับ สภาพดิน ไม่ใช่ค่าตายตัวสำหรับทุกพื้นที่ การกำหนดจำนวนเสาเข็ม ตำแหน่ง ความลึก และเงื่อนไขหยุดตอกยังต้องมาจากข้อมูลของโครงการจริง
ระหว่างติดตั้งสามารถใช้ข้อมูลการตอก เช่น Last 10 Blow หรือการทดสอบอย่าง Dynamic Load Test เมื่อแบบหรือแผนควบคุมงานกำหนด เพื่อใช้ประกอบการตรวจตามเงื่อนไขของโครงการ
ต่างจากขนาด 18 และ 25 ซม. ตรงไหน
เมื่อเทียบเฉพาะสเป็คผลิตภัณฑ์ ขนาด 20 ซม. ใช้ Dowel 9 มม. 6 เส้น ซึ่งมากกว่าขนาด 18 ซม. ที่ใช้ 4 เส้น และมีช่วง Safe Load สูงขึ้นจาก 15–20 เป็น 20–25 ตัน/ต้น ขณะที่ขนาด 25 ซม. ใช้ Dowel 8 เส้น มีเนื้อคอนกรีตหนาขึ้นเป็น 7–10 ซม. และมีช่วง Safe Load 25–35 ตัน/ต้น
การเปรียบเทียบนี้ใช้เพื่อให้เห็นความแตกต่างของสเป็ค ไม่ได้หมายความว่าควรเพิ่มหรือลดขนาดเสาเข็มตามลำดับตัวเลขโดยอัตโนมัติ ขนาดที่ใช้จริงต้องสัมพันธ์กับแบบฐานรากและสภาพดินของงาน
ข้อมูลที่ควรมีก่อนเลือกขนาด 20 ซม.
ก่อนสั่งผลิตหรือติดตั้ง ควรตรวจอย่างน้อย:
- น้ำหนักหรือแรงที่ลงแต่ละฐานราก
- จำนวนและตำแหน่งเสาเข็มตามแบบ
- ข้อมูลชั้นดินหรือเกณฑ์ที่ใช้กำหนดความลึก
- ทางเข้า ความสูง และพื้นที่ตั้งเครื่องจักร
- วิธีควบคุมแนว รอยต่อ และเงื่อนไขหยุดตอก
- วิธีบันทึกหรือทดสอบเสาเข็มที่โครงการกำหนด
สำหรับภาพรวมการเลือกชนิดและขนาด สามารถอ่านต่อที่ เสาเข็มไมโครไพล์ และ บริการติดตั้งเสาเข็มไมโครไพล์
สรุป
ไมโครไพล์ 20 ซม. เป็นเสากลมกลวงยาว 1.5 เมตรต่อท่อน ใช้ Dowel 9 มม. 6 เส้น, Spiral 4 มม. และมีช่วง Safe Load 20–25 ตันต่อต้นตามสภาพดิน การเลือกใช้ต้องอิงแบบฐานราก น้ำหนักโครงสร้าง และข้อมูลดินของงานจริง ไม่ควรเลือกเพียงเพราะเป็นขนาดกลางระหว่างรุ่นอื่น
