Spun Micro Pile ในกลุ่มผลิตภัณฑ์ปัจจุบันของ Thitinan เป็นเสาเข็มคอนกรีตเสริมเหล็กทรงกลมที่มีรูกลวงตรงกลาง ผลิตเป็นท่อนยาว 1.5 เมตรต่อท่อน แล้วเชื่อมต่อรอบรอยต่อระหว่างการติดตั้ง เพื่อเพิ่มความลึกตามที่แบบและเงื่อนไขหน้างานกำหนด
สำหรับการเลือกใช้จริง ควรเริ่มจากลักษณะของเสาเข็มและข้อจำกัดหน้างานก่อน แล้วจึงดูสเป็คของรุ่น 18, 20, 25 หรือ 30 ซม. ที่แบบกำหนด เพื่อเทียบโครงเหล็ก ช่วง Safe Load และรายละเอียดของขนาดนั้นโดยตรง
Spun Micro Pile มีโครงสร้างอย่างไร

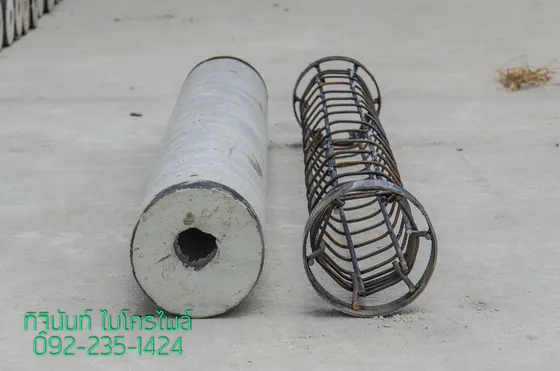

ตัวเสาเป็นคอนกรีตเสริมเหล็กทรงกลมกลวง ภายในมีเหล็ก Dowel เป็นแกนตามแนวยาวและเหล็ก Spiral พันรอบโครง บริเวณหัวและท้ายท่อนใช้ Flat Bar เป็นปลอกรัดสำหรับรายละเอียดรอยต่อ
สเป็คโครงเหล็กไม่ได้เหมือนกันทุกขนาด ตัวอย่างเช่น รุ่น 18 ซม. ใช้ Dowel 9 มม. 4 เส้น ขณะที่รุ่น 30 ซม. ใช้ Dowel 9 มม. 10 เส้น และ Spiral เพิ่มจาก 4 มม. เป็น 6 มม. จึงควรอ่าน โครงเหล็กเสาเข็มไมโครไพล์ และหน้าสเป็คของขนาดที่จะใช้จริงประกอบกัน
ขนาดที่ผลิตปัจจุบัน
| ขนาด | Safe Load | Dowel | Spiral | ความหนาเนื้อคอนกรีต |
|---|---|---|---|---|
| 18 ซม. | 15–20 ตัน/ต้น | 9 มม. × 4 เส้น | 4 มม. | 5–8 ซม. |
| 20 ซม. | 20–25 ตัน/ต้น | 9 มม. × 6 เส้น | 4 มม. | 5–8 ซม. |
| 25 ซม. | 25–35 ตัน/ต้น | 9 มม. × 8 เส้น | 4 มม. | 7–10 ซม. |
| 30 ซม. | 30–50 ตัน/ต้น | 9 มม. × 10 เส้น | 6 มม. | 7–10 ซม. |
ช่วง Safe Load ทุกขนาดต้องพิจารณาร่วมกับ สภาพดิน และไม่ควรถูกใช้เป็นค่ารับน้ำหนักตายตัวสำหรับทุกพื้นที่ การกำหนดขนาด จำนวนต้น ความลึก และตำแหน่งเสาเข็มยังต้องอิงแบบฐานราก น้ำหนักโครงสร้าง และเกณฑ์ของวิศวกร

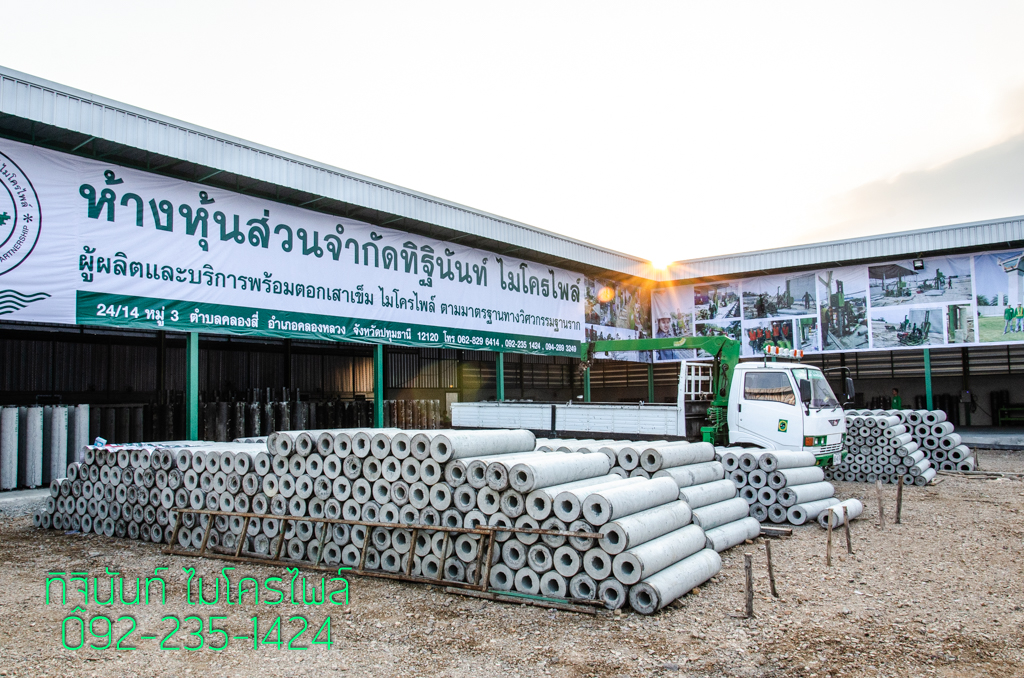

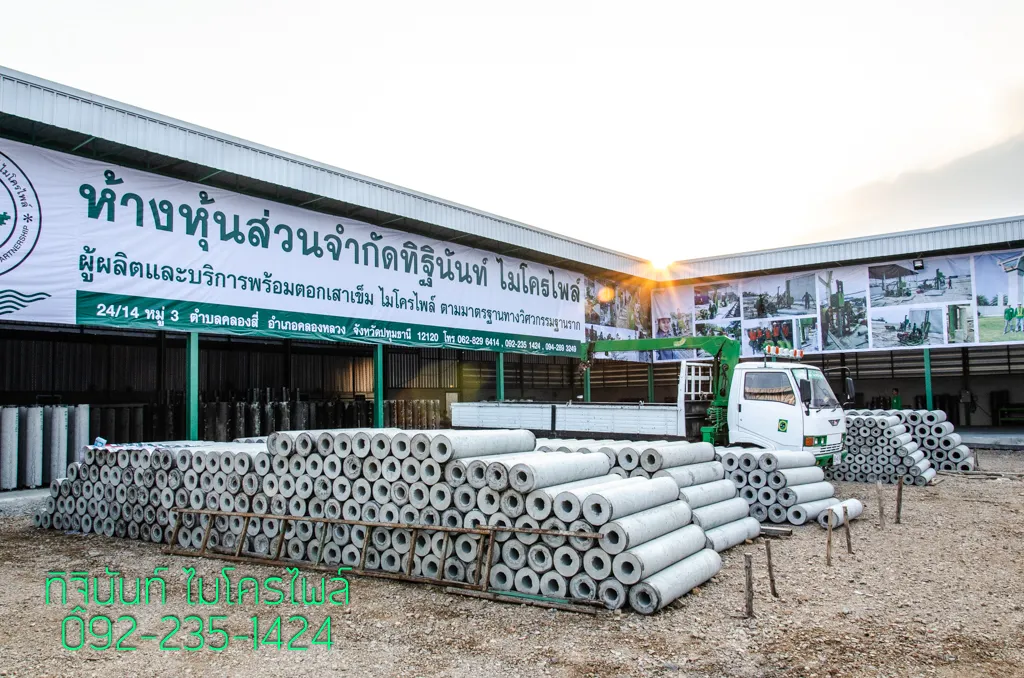

Flat Bar ที่หัวและท้ายท่อนของสเป็คปัจจุบันใช้ความหนา 4.5 มม. กว้าง 2 นิ้ว สำหรับทั้ง 4 ขนาด ดูภาพรวมกระบวนการผลิตและรายละเอียดแต่ละรุ่นได้ที่ โรงงานผลิตเสาเข็มไมโครไพล์
การติดตั้งเป็นท่อนสั้นช่วยอะไร
ความยาว 1.5 เมตรต่อท่อนทำให้สามารถนำท่อนเสาเข็มเข้าพื้นที่ทำงานทีละช่วง แล้วเชื่อมต่อความยาวระหว่างการตอกได้ จุดนี้มีประโยชน์กับหน้างานที่มีข้อจำกัดเรื่องการขนท่อนยาวหรือพื้นที่เหนือจุดตอก แต่ความสามารถในการเข้าทำงานจริงยังขึ้นกับทางเข้า ความสูง พื้นที่ตั้งปั้นจั่น และสภาพแวดล้อมของแต่ละไซต์
ระบบติดตั้งที่ระบุในสเป็คปัจจุบันคือ Drop Hammer System โดยระหว่างงานสามารถใช้ข้อมูลการตอก เช่น Last 10 Blow หรือ Dynamic Load Test เมื่อแบบหรือแผนควบคุมงานกำหนด
ควรดูข้อมูลอะไรต่อหลังรู้จัก Spun Micro Pile
หากยังอยู่ในขั้นเลือกแนวทางฐานราก สามารถดูภาพรวมที่ เสาเข็มไมโครไพล์ เพื่อทำความเข้าใจข้อจำกัดหน้างานและบริการที่เกี่ยวข้องก่อน
เมื่อแบบระบุขนาดแล้ว ควรดูหน้าสเป็คของรุ่นนั้นโดยตรง เพื่อเช็กจำนวน Dowel, ขนาด Spiral, ความหนาเนื้อคอนกรีต และช่วง Safe Load ของขนาดที่ใช้จริง แทนการใช้ข้อมูลรวมของผลิตภัณฑ์ทั้งกลุ่มแทนสเป็ครุ่น
ข้อมูลที่ควรตรวจก่อนเลือกใช้
ก่อนสั่งผลิตหรือติดตั้ง ควรมีข้อมูลอย่างน้อย:
- ขนาดเสาเข็มที่แบบกำหนด
- น้ำหนักหรือแรงที่ลงแต่ละฐานราก
- จำนวนและตำแหน่งเสาเข็ม
- ข้อมูลชั้นดินและเกณฑ์กำหนดความลึก
- ทางเข้า ความสูง และพื้นที่ตั้งเครื่องจักร
- รายละเอียดรอยต่อและการเชื่อม
- วิธีบันทึกผลตอกหรือการทดสอบที่โครงการกำหนด
สำหรับขั้นตอนติดตั้งสามารถอ่านต่อที่ บริการติดตั้งเสาเข็มไมโครไพล์
สรุป
Spun Micro Pile ของ Thitinan เป็นเสาเข็มคอนกรีตเสริมเหล็กทรงกลมกลวง ผลิตเป็นท่อนยาว 1.5 เมตรและเชื่อมต่อกันระหว่างติดตั้ง ปัจจุบันมีขนาด 18, 20, 25 และ 30 ซม. ซึ่งแต่ละขนาดมีโครงเหล็ก ความหนาเนื้อคอนกรีต และช่วง Safe Load แตกต่างกัน การเลือกขนาดจึงต้องยึดแบบฐานราก น้ำหนักโครงสร้าง และสภาพดินของโครงการจริง
