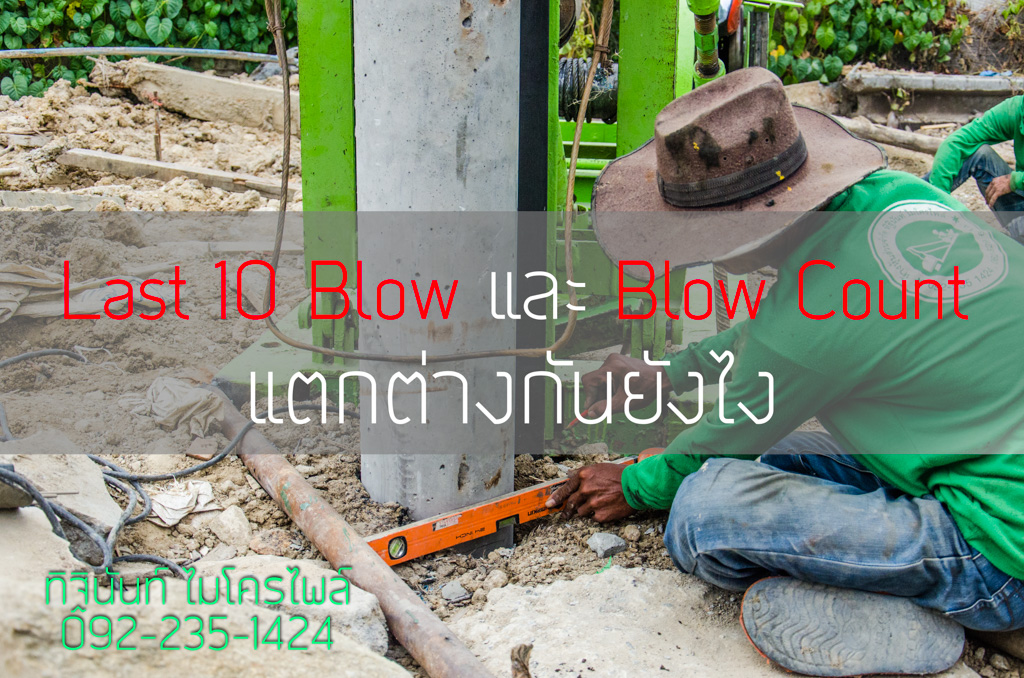

Last 10 Blow คืออะไร? ใช้ตรวจช่วงท้ายของการตอกเสาเข็มอย่างไร

Last 10 Blow คือการวัดระยะที่เสาเข็มจมจากการตอก 10 ครั้งในช่วงท้ายของการตอก แล้วนำค่าที่บันทึกไปเทียบกับเกณฑ์หยุดตอกที่กำหนดไว้สำหรับงานนั้น ส่วน Blow Count เป็นข้อมูลจำนวนครั้งที่ตอกเทียบกับระยะจมในช่วงต่าง ๆ ของการติดตั้ง จึงเป็นข้อมูลคนละระดับแต่ใช้ประกอบกันได้

สิ่งสำคัญคือ Last 10 Blow เป็น ข้อมูลควบคุมงานตอก ไม่ใช่การทดสอบกำลังรับน้ำหนักแบบ Load Test และไม่มีตัวเลขเกณฑ์เดียวที่ใช้ได้กับทุกโครงการ เกณฑ์ที่ใช้ตัดสินต้องมาจากแบบ วิธีการทำงาน หรือผู้รับผิดชอบด้านวิศวกรรมของโครงการนั้น

Last 10 Blow วัดอะไร

การตรวจ Last 10 Blow สนใจว่า หลังรับแรงตอกจากค้อน 10 ครั้งในช่วงที่กำลังพิจารณาจบการตอกแล้ว เสาเข็มเคลื่อนตัวลงรวมเท่าใด ค่านี้มักเรียกในบริบทของ penetration, set หรือ final set โดยคำจำกัดความและวิธีบันทึกต้องยึดตามเอกสารควบคุมงานที่ใช้จริง

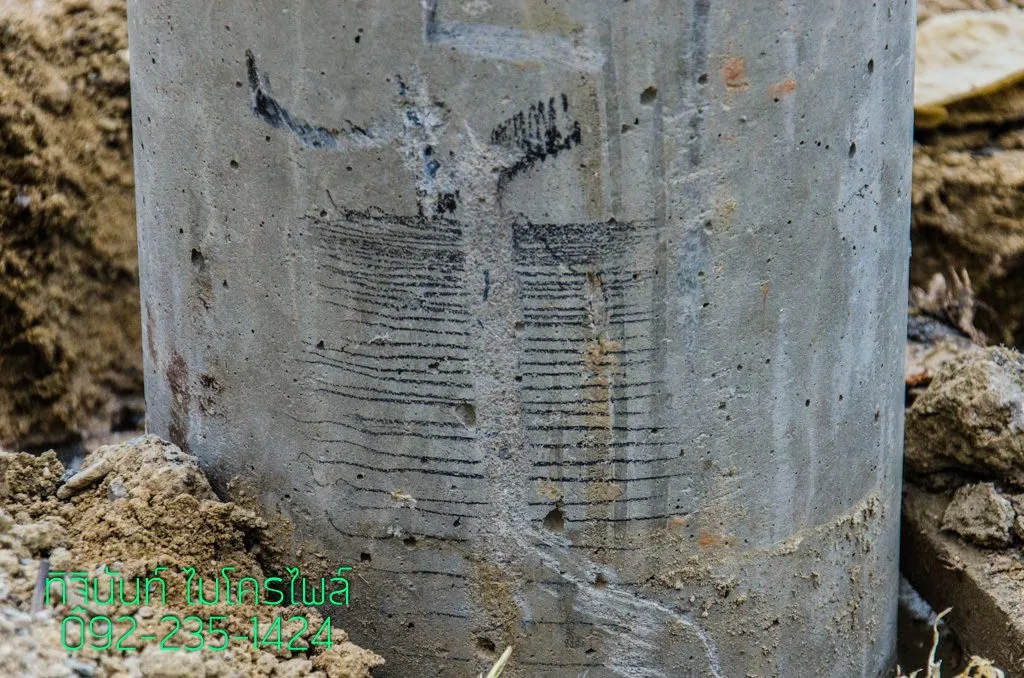

รอยอ้างอิงบนผิวเสาเข็มช่วยให้ผู้ควบคุมงานติดตามการเคลื่อนตัวระหว่างการตอกได้ แต่ภาพถ่ายไม่สามารถบอกค่า Last 10 Blow หรือเกณฑ์ผ่านของโครงการได้ด้วยตัวเอง

Blow Count ต่างจาก Last 10 Blow อย่างไร

ข้อมูล	สิ่งที่บันทึก	ใช้เมื่อใด
Blow Count	จำนวนครั้งการตอกเทียบกับระยะจมตามช่วงที่กำหนด	ใช้ติดตามพฤติกรรมของเสาเข็มระหว่างการตอก
Last 10 Blow	ระยะจมรวมจากการตอก 10 ครั้งในช่วงท้าย	ใช้เทียบกับเกณฑ์จบการตอกของงานนั้น

Blow Count ช่วยให้เห็นแนวโน้มระหว่างการติดตั้ง ขณะที่ Last 10 Blow เน้นช่วงที่กำลังพิจารณาหยุดตอก การเปลี่ยนแปลงของค่าทั้งสองอาจสัมพันธ์กับทั้งชั้นดิน ระบบตอก ชนิดเสาเข็ม และเงื่อนไขหน้างาน จึงไม่ควรใช้จำนวนครั้งในการตอกเพียงอย่างเดียวเพื่อสรุปกำลังรับน้ำหนักของเสาเข็ม

ใช้ Last 10 Blow กับไมโครไพล์อย่างไร

ข้อมูลผลิตภัณฑ์ไมโครไพล์ปัจจุบันของ Thitinan ระบุระบบติดตั้งแบบ Drop Hammer System และระบุ Last 10 Blow Count กับ Dynamic Load Test เป็นวิธีตรวจสอบที่ใช้กับระบบผลิตภัณฑ์ การนำไปใช้ในโครงการจริงยังต้องสัมพันธ์กับแบบและแผนควบคุมงานของโครงการ

หากต้องการดูโครงสร้างและขนาดผลิตภัณฑ์ ให้เริ่มที่ เสาเข็มไมโครไพล์ ส่วนขั้นตอนหน้างานดูได้ที่ บริการติดตั้งเสาเข็มไมโครไพล์

ขั้นตอนบันทึก Last 10 Blow ควรทำอย่างไร

ลำดับการทำงานต้องยึดวิธีที่โครงการกำหนด แต่ข้อมูลที่ควรเชื่อมโยงกันมีหลัก ๆ ดังนี้

1. ระบุหมายเลขหรือตำแหน่งเสาเข็มให้ชัดเจน
2. บันทึกเงื่อนไขการตอกและอุปกรณ์ที่ใช้ตามแบบฟอร์มควบคุมงาน
3. ทำจุดอ้างอิงสำหรับวัดการเคลื่อนตัวของเสาเข็ม
4. ตอก 10 ครั้งตามเงื่อนไขที่กำหนดและวัดระยะจมรวม
5. บันทึกผลให้ผูกกับเสาเข็มต้นนั้นและช่วงความลึกที่ตรวจ
6. เทียบผลกับเกณฑ์หยุดตอกของโครงการก่อนตัดสินใจขั้นต่อไป

การบันทึกแบบนี้ทำให้ค่าที่ได้ตรวจสอบย้อนหลังได้ และลดความเสี่ยงจากการนำค่าของคนละต้น คนละเครื่อง หรือคนละเงื่อนไขมาเทียบกันโดยตรง

Last 10 Blow บอก Safe Load ได้เลยหรือไม่

ไม่ควรแปลงค่า Last 10 Blow เป็น Safe Load โดยตรงจากตารางทั่วไป เพราะความสัมพันธ์ระหว่างพลังงานการตอก การเคลื่อนตัวของเสาเข็ม ดิน และกำลังรับน้ำหนักขึ้นกับวิธีวิเคราะห์และเงื่อนไขของงาน

หากต้องการประเมินสมรรถนะจากแรงกระแทกและสัญญาณที่วัดจากเสาเข็ม ให้ดูหลักการของ Dynamic Load Test ส่วนการทดสอบที่ใส่แรงแบบค่อยเป็นค่อยไปและติดตามการทรุดตัวอ่านต่อได้ที่ Static Load Test

Last 10 Blow ต่างจาก Dynamic และ Static Load Test อย่างไร

วิธี	ลักษณะข้อมูลหลัก	บทบาทโดยสรุป
Last 10 Blow	ระยะจมจาก 10 ครั้งช่วงท้าย	ควบคุมและตรวจเกณฑ์จบการตอก
Dynamic Load Test	สัญญาณจากแรงกระแทกและการตอบสนองของเสาเข็ม	ใช้วิเคราะห์สมรรถนะของเสาเข็มตามวิธีทดสอบ
Static Load Test	แรงที่ใส่กับเสาเข็มและการทรุดตัวตามเวลา	ตรวจพฤติกรรมเสาเข็มภายใต้แรงแบบสถิต

สามวิธีนี้ให้ข้อมูลต่างชนิดกัน จึงไม่ควรใช้ชื่อหรือผลของวิธีหนึ่งแทนอีกวิธีหนึ่ง หากโครงการกำหนดวิธีทดสอบหรือเกณฑ์รับงานไว้ ต้องทำตามข้อกำหนดนั้น

ชั้นดินมีผลต่อการอ่าน Blow Count อย่างไร

การตอกเสาเข็มทำให้เกิดปฏิสัมพันธ์ระหว่างเสาเข็มกับดินตลอดแนว การเปลี่ยนแปลงของ Blow Count จึงอาจสะท้อนการเปลี่ยนแปลงของสภาพการตอก แต่ไม่ใช่หลักฐานเพียงพอสำหรับระบุชนิดหรือกำลังของชั้นดินโดยลำพัง

การอ่านค่าควรพิจารณาร่วมกับข้อมูลสำรวจดิน แบบฐานราก และบันทึกการตอก หากต้องการเข้าใจพฤติกรรมที่เกิดขึ้นระหว่างการตอกในดินเหนียว อ่านต่อที่ ผลกระทบจากการตอกเสาเข็มในดินเหนียว และ ดินเหนียวอ่อนกรุงเทพ

คำถามที่พบบ่อย

Last 10 Blow ต้องเป็น 10 ครั้งสุดท้ายก่อนหยุดตอกเสมอหรือไม่

ชื่อเรียกสื่อถึงการตรวจ 10 ครั้งในช่วงท้าย แต่จังหวะที่ทำและเกณฑ์ที่ใช้ต้องเป็นไปตามวิธีควบคุมงานของโครงการ ไม่ควรตัดสินจากชื่อวิธีเพียงอย่างเดียว

ถ้าค่า Last 10 Blow ไม่เข้าเกณฑ์ควรทำอย่างไร

ต้องตรวจบันทึกและเงื่อนไขหน้างาน แล้วให้ผู้รับผิดชอบตามแบบหรือวิธีการก่อสร้างพิจารณาขั้นต่อไป ไม่ควรเปลี่ยนเกณฑ์หรือหยุดตอกเองจากตัวเลขที่ไม่มีบริบท

Last 10 Blow ใช้แทน Dynamic Load Test ได้หรือไม่

ไม่ได้โดยตรง เพราะ Last 10 Blow เป็นข้อมูลระยะจมช่วงท้ายของการตอก ส่วน Dynamic Load Test ใช้เครื่องมือวัดการตอบสนองของเสาเข็มจากแรงกระแทกและนำสัญญาณไปวิเคราะห์ตามวิธีทดสอบ

สรุป

Last 10 Blow เป็นเครื่องมือควบคุมงานที่เรียบง่ายแต่ต้องบันทึกอย่างมีบริบท: รู้ว่าเป็นเสาเข็มต้นไหน ตอกภายใต้เงื่อนไขใด วัดระยะจมอย่างไร และเทียบกับเกณฑ์อะไร ส่วน Blow Count ใช้ติดตามการตอกในภาพรวม ทั้งสองค่าไม่ควรถูกใช้เป็นตัวเลขกำลังรับน้ำหนักโดยตรง หากต้องยืนยันสมรรถนะของเสาเข็ม ต้องใช้วิธีทดสอบและเกณฑ์ที่โครงการกำหนด
