ดินเหนียวอ่อนกรุงเทพ (Bangkok Clay) คืออะไร? ต้องรู้อะไรก่อนออกแบบฐานราก

ดินเหนียวอ่อนกรุงเทพ (Bangkok Clay) เป็นชั้นดินเหนียวอ่อนที่เกี่ยวข้องโดยตรงกับการออกแบบฐานรากในกรุงเทพและพื้นที่โดยรอบ เพราะดินอ่อนสามารถอัดตัวและเกิดการทรุดเมื่อรับน้ำหนัก การตัดสินใจว่าจะใช้ฐานรากตื้นหรือฐานรากบนเสาเข็มจึงต้องอ้างอิงข้อมูลชั้นดินของตำแหน่งก่อสร้างจริง ไม่ควรใช้ค่าความลึกจากพื้นที่อื่นแทนกัน

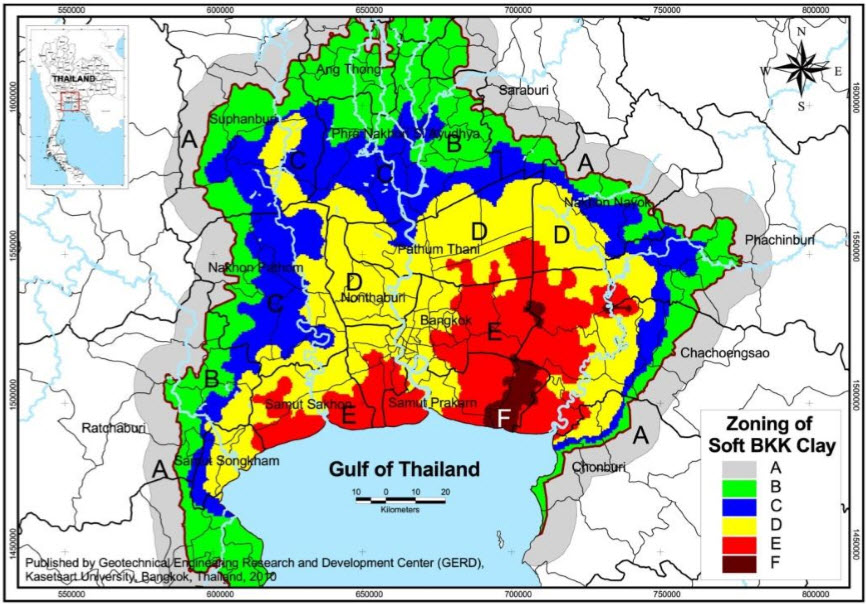

แผนที่ดินระดับภูมิภาคใช้ทำความเข้าใจภาพรวมได้ แต่ความหนา ลำดับชั้นดิน และคุณสมบัติทางวิศวกรรมอาจเปลี่ยนตามตำแหน่งและความลึก สำหรับงานออกแบบควรใช้ผลสำรวจดินหรือ Bore Log ของโครงการเป็นข้อมูลหลัก

ทำไมดินเหนียวอ่อนจึงมีผลต่อฐานราก

เมื่อดินเหนียวอ่อนรับน้ำหนัก ดินสามารถเกิดการอัดตัวตามเวลาและทำให้ระดับพื้นหรือโครงสร้างทรุดลงได้ สิ่งที่ต้องพิจารณาจึงไม่ใช่เพียงว่า “ดินรับน้ำหนักได้หรือไม่” แต่รวมถึงขนาดและอัตราการทรุดตัว รวมถึงความแตกต่างของการทรุดระหว่างส่วนต่าง ๆ ของอาคาร

หากฐานรากของส่วนต่อเติมกับอาคารเดิมใช้ระบบรับน้ำหนักต่างกัน การเคลื่อนตัวของทั้งสองส่วนอาจไม่เท่ากัน จึงต้องพิจารณารอยต่อ โครงสร้างเดิม และทางถ่ายน้ำหนักร่วมกัน

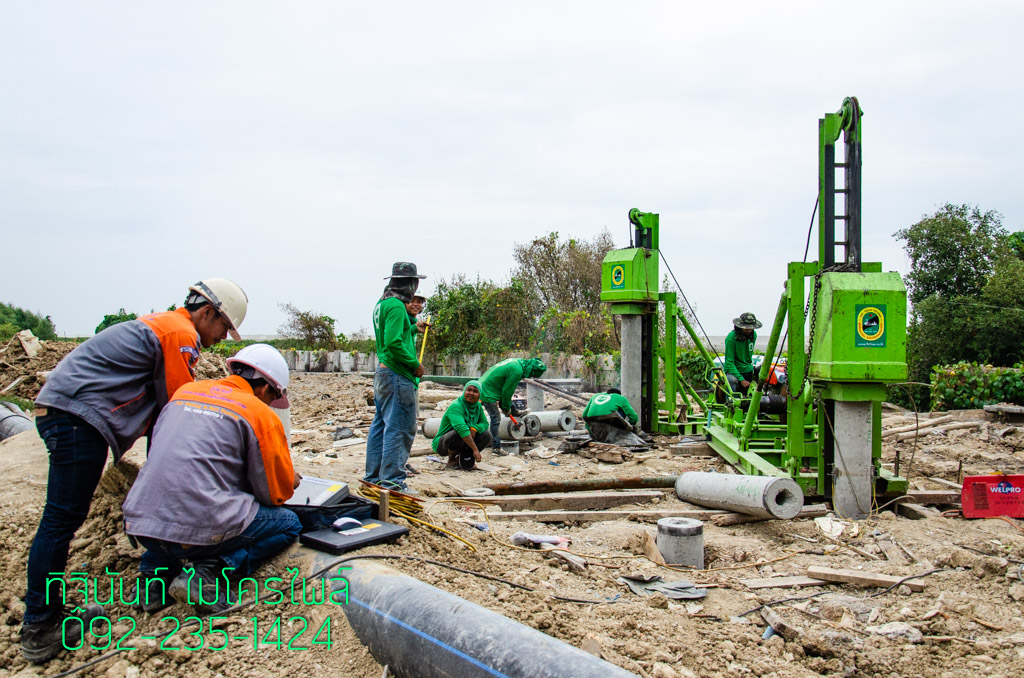

ภาพหน้างานแสดงตัวอย่างงานเสาเข็ม แต่ไม่สามารถใช้ภาพถ่ายเพื่อสรุปชนิด ความลึก หรือกำลังของชั้นดินใต้พื้นที่ได้

ชั้นดินไม่ได้เหมือนกันทุกจุด

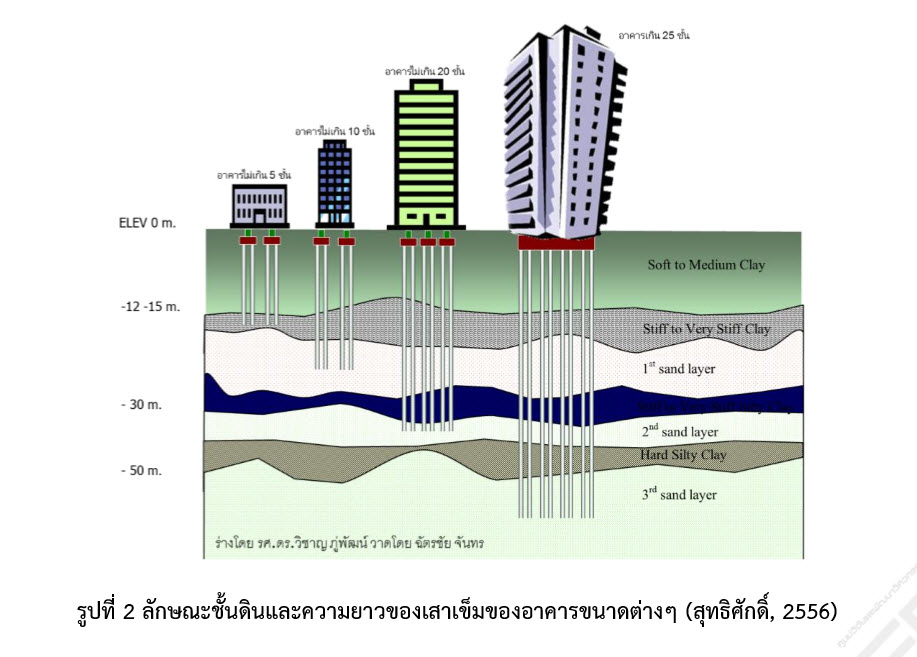

แผนภาพชั้นดินมักใช้ช่วยอธิบายแนวคิดว่าฐานรากของอาคารแต่ละแบบอาจต้องถ่ายน้ำหนักลงสู่ชั้นดินต่างระดับกัน แต่ตำแหน่งของชั้นดินจริงต้องอ่านจากข้อมูลสำรวจของพื้นที่นั้น

ดังนั้น ไม่ควรเลือกความยาวหรือชนิดเสาเข็มจากตัวเลขในแผนภาพตัวอย่าง บ้านข้างเคียง หรือประสบการณ์ของโครงการอื่นโดยตรง การออกแบบต้องสัมพันธ์กับน้ำหนักโครงสร้าง ตำแหน่งฐานราก และข้อมูลดินของโครงการ

ดินอ่อนเกี่ยวข้องกับฐานรากตื้นและฐานรากเสาเข็มอย่างไร

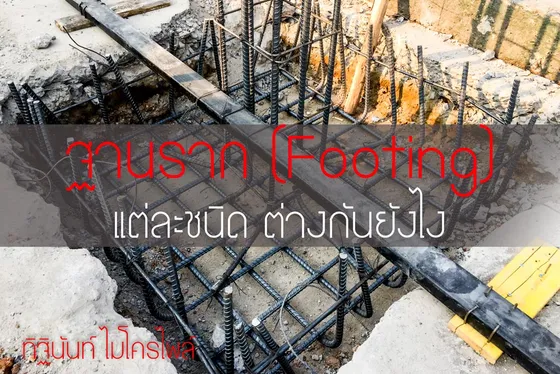

ฐานราก Footing ทำหน้าที่ถ่ายน้ำหนักจากโครงสร้างลงสู่ดินหรือเสาเข็ม หากชั้นดินใกล้ผิวดินเหมาะกับการรับแรงตามที่ออกแบบ อาจพิจารณาฐานรากตื้นได้ แต่เมื่อจำเป็นต้องถ่ายแรงลงสู่ชั้นดินลึก ระบบฐานรากจะใช้เสาเข็มเป็นองค์ประกอบในการถ่ายน้ำหนัก

สำหรับงานต่อเติมหรือจุดทำงานที่มีพื้นที่จำกัด เสาเข็มไมโครไพล์ เป็นหนึ่งในระบบที่อาจนำมาพิจารณาได้ การเลือกขนาด จำนวน และความลึกของเสาเข็มต้องมาจากแบบฐานรากและเงื่อนไขของไซต์ ไม่ใช่จากประเภทบ้านเพียงอย่างเดียว

ก่อนเลือกวิธีฐานรากควรมีข้อมูลอะไร

ข้อมูลที่ช่วยให้วิศวกรประเมินระบบฐานรากได้ตรงกับหน้างาน ได้แก่

• ผลสำรวจดินหรือ Bore Log ที่เกี่ยวข้องกับตำแหน่งก่อสร้าง
• น้ำหนักและตำแหน่งแรงจากอาคารหรือส่วนต่อเติม
• ระบบฐานรากเดิมและตำแหน่งโครงสร้างข้างเคียง
• ระดับพื้นที่ สภาพการระบายน้ำ และประวัติการทรุดที่สังเกตได้
• พื้นที่เข้าทำงานและข้อจำกัดของเครื่องจักร
• วิธีควบคุมและตรวจสอบงานเสาเข็มตามข้อกำหนดของโครงการ

หากเป็นงานใกล้อาคารเดิม อ่านต่อได้ที่ งานเสริมฐานราก และ งานฐานราก ส่วนพฤติกรรมระหว่างและหลังการตอกในดินเหนียวอธิบายเพิ่มเติมไว้ที่ ผลกระทบจากการตอกเสาเข็มในดินเหนียว

งานต่อเติมบนดินอ่อนต้องระวังอะไรเป็นพิเศษ

ส่วนต่อเติมใหม่อาจมีฐานรากคนละระบบกับตัวบ้านเดิม หากทั้งสองส่วนทรุดตัวไม่เท่ากัน อาจเกิดรอยต่างระดับหรือรอยร้าวบริเวณรอยต่อได้ ก่อนเริ่มงานจึงควรตรวจทั้งฐานรากเดิม น้ำหนักส่วนใหม่ และข้อมูลดิน ไม่ควรตั้งสมมติฐานว่าความยาวเสาเข็มของบ้านข้างเคียงจะใช้ได้กับทุกจุดในพื้นที่เดียวกัน

กรณีที่ปัญหาปรากฏเป็นพื้นภายนอกหรือพื้นโรงรถทรุด สามารถอ่านแนวทางแยกสาเหตุได้ที่ พื้นโรงรถทรุดเกิดจากอะไร

คำถามที่พบบ่อย

แผนที่ Bangkok Clay ใช้กำหนดความยาวเสาเข็มได้เลยไหม

ไม่ได้ แผนที่ช่วยอธิบายภาพรวมเชิงพื้นที่ แต่ความยาวเสาเข็มต้องพิจารณาจากข้อมูลชั้นดินของตำแหน่งโครงการ น้ำหนักที่ต้องรับ และการออกแบบฐานราก

ถ้าเป็นบ้านข้างกัน ใช้ข้อมูลดินชุดเดียวกันได้ไหม

ข้อมูลใกล้เคียงอาจช่วยประกอบการประเมินเบื้องต้น แต่ไม่ควรถือว่าชั้นดินและเงื่อนไขฐานรากเหมือนกันโดยอัตโนมัติ งานที่ต้องออกแบบควรใช้ข้อมูลที่วิศวกรเห็นว่าเพียงพอสำหรับตำแหน่งจริง

ดินเหนียวอ่อนแปลว่าต้องใช้ไมโครไพล์เสมอหรือไม่

ไม่เสมอไป ระบบฐานรากต้องเลือกจากข้อมูลดิน น้ำหนัก โครงสร้าง และข้อจำกัดหน้างาน ไมโครไพล์เป็นหนึ่งในทางเลือกของงานฐานรากลึก โดยเฉพาะเมื่อข้อจำกัดด้านพื้นที่ทำงานมีความสำคัญ

สรุป

ประเด็นสำคัญของ Bangkok Clay ไม่ใช่การจำตัวเลขความลึกแบบตายตัว แต่คือการเข้าใจว่าชั้นดินอ่อนและการทรุดตัวมีผลต่อวิธีถ่ายน้ำหนักของฐานราก งานจริงจึงควรเริ่มจากข้อมูลดินของตำแหน่งก่อสร้าง แล้วจึงออกแบบฐานรากและเสาเข็มให้สอดคล้องกับน้ำหนักอาคารและข้อจำกัดของหน้างาน
