ตอกเสาเข็มในดินเหนียวเกิดอะไรขึ้น? Soil Heave และ Pile Setup

เมื่อเสาเข็มถูกตอกลงในดินเหนียว ดินรอบเสาเข็มอาจเกิดการเคลื่อนตัวและเปลี่ยนสภาพจากกระบวนการตอก พฤติกรรมที่มักพูดถึงมีสองช่วงต่างกันคือ Soil Heave ซึ่งเกี่ยวกับการเคลื่อนตัวของดินระหว่างการตอก และ Pile Setup ซึ่งเกี่ยวกับการเปลี่ยนแปลงกำลังต้านทานของระบบเสาเข็ม–ดินหลังผ่านเวลาไปแล้ว

สองคำนี้ไม่ใช่ค่าเดียวกันและไม่ควรถูกใช้แทนกัน การอ่านข้อมูลจากวันตอกกับผลทดสอบหลังตอกจึงต้องรู้ว่าเก็บข้อมูลเมื่อใดและภายใต้เงื่อนไขใด

Soil Heave คืออะไร

Soil Heave คือการที่มวลดินถูกดันและเกิดการเคลื่อนตัวขึ้นด้านบนหรือออกด้านข้างเมื่อเสาเข็มแบบแทนที่ดินถูกตอกลงไป ปริมาณและขอบเขตการเคลื่อนตัวขึ้นกับชนิดดิน รูปแบบเสาเข็ม ระยะห่าง ลำดับตอก และสภาพหน้างาน

การเห็นพื้นปูดหรือระดับดินเปลี่ยนเป็นสิ่งที่ควรบันทึก แต่ไม่ควรสรุปจากภาพหรือการสังเกตเพียงอย่างเดียวว่ามีผลต่อฐานรากเท่าใด หากโครงการมีความเสี่ยงต่ออาคารเดิมหรือเสาเข็มข้างเคียง ต้องใช้วิธีตรวจวัดที่เหมาะกับแผนงานนั้น

Pile Setup คืออะไร

Pile Setup ใช้อธิบายกรณีที่กำลังต้านทานของเสาเข็มในดินบางชนิดเพิ่มขึ้นตามเวลาหลังการตอก ในดินเหนียว การตอกอาจรบกวนดินและทำให้สภาวะรอบเสาเข็มเปลี่ยนไป จากนั้นดินอาจเกิดการปรับตัวหรือคายน้ำส่วนเกินตามเวลา ทำให้พฤติกรรมการต้านทานหลังตอกต่างจากช่วงทันทีที่ตอกเสร็จ

ขนาดของ Setup และเวลาที่ใช้ไม่ได้มีค่าตายตัวสำหรับทุกพื้นที่ จึงไม่ควรสมมติว่ากำลังรับน้ำหนักจะเพิ่มขึ้นเท่ากันทุกโครงการหรือใช้ตัวคูณทั่วไปโดยไม่มีข้อมูลรองรับ

ทำไมเวลาที่ทดสอบหลังตอกจึงสำคัญ

Last 10 Blow บันทึกพฤติกรรมในช่วงท้ายของการตอก ณ เวลานั้น ส่วน Dynamic Load Test และ Static Load Test อาจถูกทำในช่วงเวลาที่ต่างออกไป ผลที่ได้จึงต้องอ่านพร้อมข้อมูลว่า ทดสอบเมื่อใดหลังการตอก

ถ้าดินมีพฤติกรรมเปลี่ยนตามเวลา การเปรียบเทียบผลจากคนละวันโดยไม่สนใจช่วงเวลาหลังตอกอาจทำให้ตีความผิดได้ แผนทดสอบจึงควรกำหนดจังหวะการทดสอบและเกณฑ์แปลผลให้ชัดเจน

Blow Count เพิ่มขึ้นหรือลดลงบอก Soil Heave หรือ Setup ได้เลยหรือไม่

ไม่ได้โดยตรง เพราะ Blow Count ได้รับอิทธิพลจากทั้งระบบตอก เสาเข็ม และดิน การเปลี่ยนแปลงของจำนวนครั้งจึงเป็นข้อมูลหน้างานที่ต้องอ่านร่วมกับความลึก เงื่อนไขเครื่องตอก ลำดับงาน และข้อมูลชั้นดิน

ในทำนองเดียวกัน ค่า Last 10 Blow ที่ต่างกันระหว่างเสาเข็มสองต้นไม่ใช่หลักฐานเพียงพอที่จะสรุปว่าเกิด Pile Setup หรือ Soil Heave โดยไม่ตรวจเงื่อนไขอื่น

งานใกล้อาคารเดิมควรเฝ้าดูอะไร

เมื่อการตอกเสาเข็มเกิดใกล้อาคารหรือฐานรากเดิม การวางแผนควรพิจารณาทั้งการเคลื่อนตัวของดินและแรงสั่นสะเทือนตามความเหมาะสมของโครงการ ข้อมูลที่มีประโยชน์ต่อการติดตาม เช่น

• สภาพและระดับอ้างอิงก่อนเริ่มงาน
• ลำดับและตำแหน่งเสาเข็มที่ตอก
• Blow Count และบันทึกการตอกของแต่ละต้น
• การเปลี่ยนแปลงระดับพื้นหรือจุดเฝ้าระวังที่กำหนด
• เวลาระหว่างการตอกกับการทดสอบเสาเข็ม
• เหตุการณ์ผิดปกติที่เกิดระหว่างงาน

วิธีตรวจวัดจริงควรสัมพันธ์กับความเสี่ยงและข้อกำหนดของโครงการ ไม่จำเป็นต้องใช้เครื่องมือชนิดเดียวกันทุกไซต์

เกี่ยวข้องกับดินเหนียวอ่อนกรุงเทพอย่างไร

คำว่า ดินเหนียวอ่อนกรุงเทพ ใช้อธิบายบริบทชั้นดินที่พบในพื้นที่กรุงเทพและบริเวณใกล้เคียงบางส่วน แต่ชั้นดินจริงแตกต่างตามตำแหน่งและความลึก การออกแบบหรือตีความผลการตอกจึงต้องอ้างอิงข้อมูลสำรวจดินของพื้นที่นั้น ไม่ควรใช้ภาพรวมของกรุงเทพแทน Bore Log ของโครงการ

ภาพหน้างานบอก Soil Heave หรือ Pile Setup ได้หรือไม่

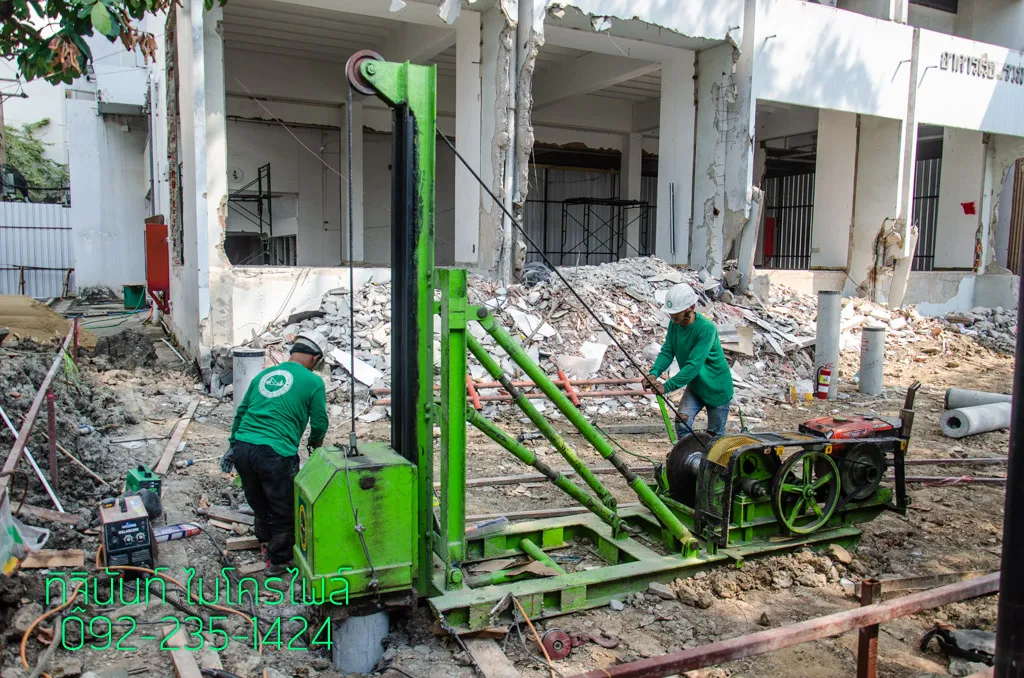

ภาพเครื่องตอกหรือพื้นดินระหว่างทำงานช่วยบันทึกสภาพไซต์ แต่ Pile Setup เป็นพฤติกรรมตามเวลา และ Soil Heave ต้องอาศัยจุดอ้างอิงหรือการวัดการเคลื่อนตัวหากต้องการประเมินเชิงปริมาณ จึงไม่ควรเขียน alt text หรือ caption ว่าภาพหนึ่ง “แสดง Pile Setup” หากภาพไม่ได้มีข้อมูลการวัดรองรับ

สำหรับภาพรวมขั้นตอนตอกเสาเข็มไมโครไพล์ สามารถอ่านต่อที่ บริการติดตั้งเสาเข็มไมโครไพล์

สรุป

Soil Heave กับ Pile Setup เกิดคนละช่วงของงาน: Soil Heave เกี่ยวกับการเคลื่อนตัวของดินระหว่างการแทนที่ดินจากการตอก ส่วน Pile Setup คือการเปลี่ยนแปลงกำลังต้านทานของระบบเสาเข็ม–ดินตามเวลาหลังตอก การบันทึกลำดับงาน Blow Count เวลาหลังตอก และผลทดสอบอย่างเป็นระบบช่วยให้วิศวกรแยกพฤติกรรมเหล่านี้ออกจากกันได้ชัดเจนขึ้น
