ลูกดิ่ง (Plumb Bob) คือเครื่องมือสร้างแนวดิ่งอ้างอิงจากตุ้มน้ำหนักที่แขวนกับเชือก เมื่อปล่อยให้ตุ้มหยุดแกว่ง เส้นเชือกจะอยู่ในแนวดิ่งตามแรงโน้มถ่วง จึงใช้ตรวจการตั้งแนวของชิ้นงานหรือจุดอ้างอิงในงานก่อสร้างได้โดยไม่ต้องอาศัยค่ามุมจากตัวเครื่อง
สำหรับงานเสาเข็ม ลูกดิ่งมีประโยชน์ในช่วงตั้งตำแหน่งและตรวจแนวก่อนเริ่มตอก แต่ต้องแยกให้ชัดว่า แนวดิ่ง กับ ตำแหน่งศูนย์เสาเข็มบนผัง เป็นคนละเรื่อง ลูกดิ่งช่วยเรื่องแนว ส่วนตำแหน่งบนผังต้องตรวจจากหมุดและระยะอ้างอิงตามแบบ
ลูกดิ่งทำงานอย่างไร
ตุ้มน้ำหนักทำให้เชือกตึงลงในแนวดิ่ง เมื่อเทียบเส้นเชือกกับจุดอ้างอิง ช่างจะเห็นได้ว่าจุดหรือชิ้นงานที่กำลังตั้งอยู่ตรงกับแนวที่ต้องการหรือไม่

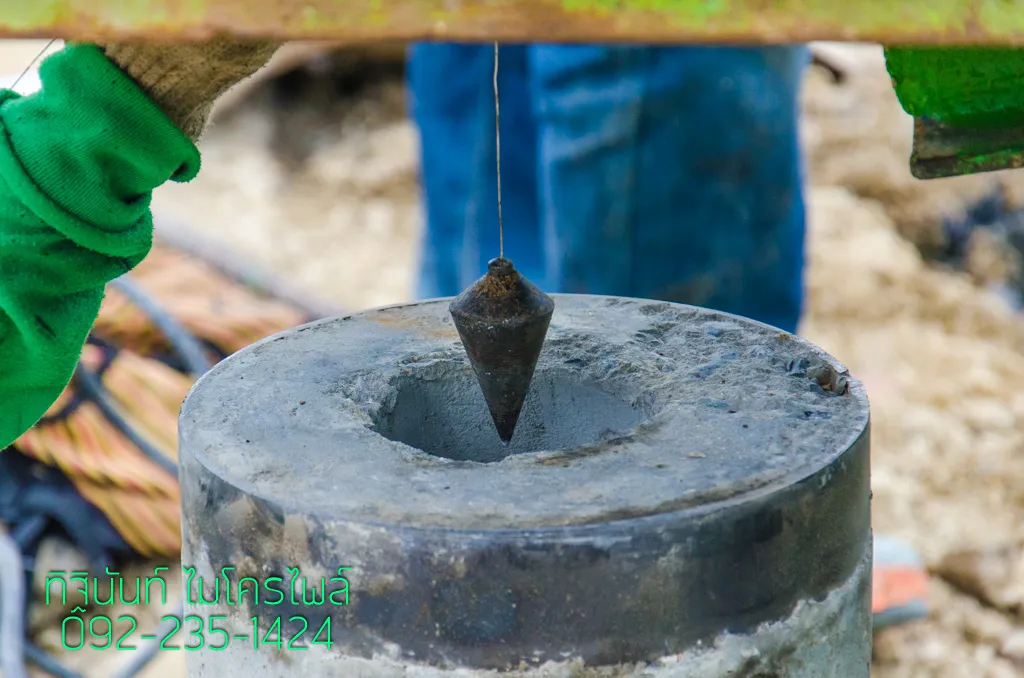

ภาพหน้าเรื่องแสดงลูกดิ่งแขวนเหนือช่องกลางของหัวเสาเข็ม จึงช่วยให้เห็นหลักการได้ชัดว่าแนวดิ่งจากเชือกสามารถใช้เทียบกับศูนย์หรือจุดอ้างอิงที่กำหนดไว้ได้
ในงานตอกเสาเข็ม ลูกดิ่งใช้ตรวจอะไร
การใช้งานที่เหมาะสมคือใช้เป็น แนวอ้างอิง ระหว่างการตั้งเครื่องหรือจัดตำแหน่งเสาเข็มก่อนรับแรงตอก เช่น
- ตรวจตำแหน่งศูนย์เสาเข็มจากหมุดหรือระยะในแบบก่อน
- จัดเครื่องตอกและเสาเข็มเข้าหาตำแหน่งนั้น
- แขวนลูกดิ่งจากจุดอ้างอิงที่กำหนดไว้
- รอให้ลูกดิ่งหยุดแกว่งแล้วเทียบกับศูนย์หรือแนวที่ต้องการ
- ปรับตำแหน่งและตรวจซ้ำก่อนเริ่มตอก

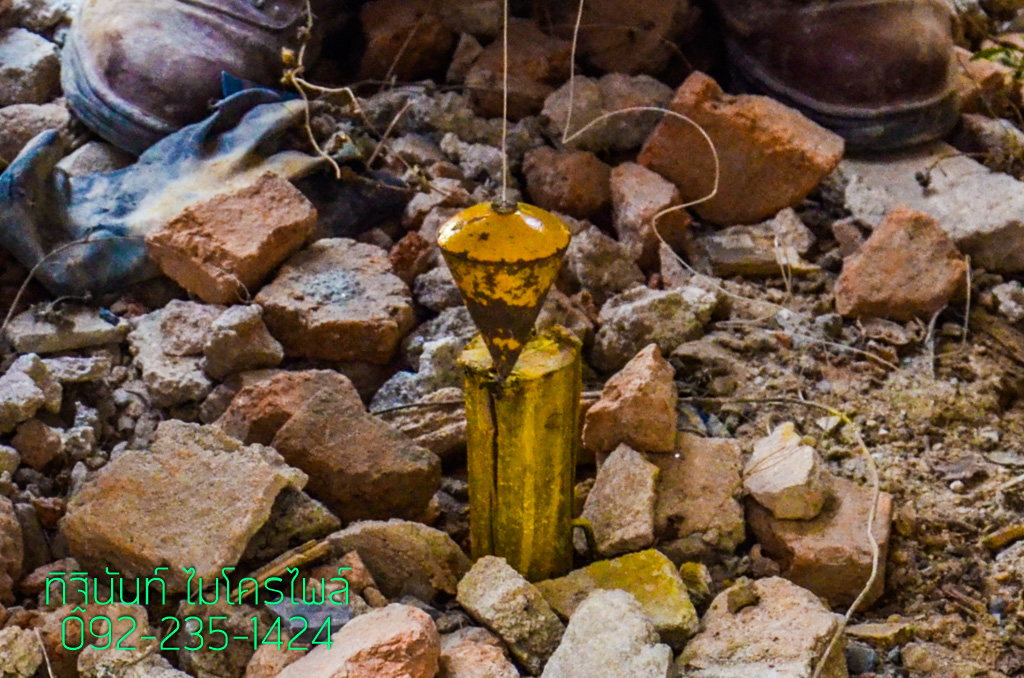

ภาพนี้แสดงการใช้ลูกดิ่งเทียบกับจุดอ้างอิงบนพื้น ไม่ได้ยืนยันตำแหน่งปั้นจั่นหรือค่าความเอียงของเสาเข็มจากภาพเพียงอย่างเดียว
ลูกดิ่งตรวจแนวดิ่งได้ แต่ไม่ได้บอกตำแหน่งบนผัง
ความคลาดเคลื่อนของเสาเข็มอาจเกิดได้ทั้งจากการตั้งแนวเอียงและจากการวางศูนย์ผิดตำแหน่ง ลูกดิ่งช่วยตอบคำถามว่าแนวอ้างอิงอยู่ในแนวดิ่งหรือไม่ แต่ไม่สามารถบอกพิกัด X–Y ของเสาเข็มได้
ดังนั้นงานจริงยังต้องตรวจหมุด Survey ระยะจากแนวอ้างอิง และตำแหน่งตามแบบฐานรากแยกต่างหาก หากต้องการเข้าใจผลของการที่หัวเสาเข็มคลาดจากตำแหน่งที่ออกแบบ อ่านต่อที่ เสาเข็มเยื้องศูนย์คืออะไร
ต้องระวังอะไรเวลาใช้ลูกดิ่ง
ข้อจำกัดสำคัญมาจากสภาพแวดล้อมและวิธีอ่านตำแหน่ง
- ลมและแรงสั่นสะเทือนทำให้ตุ้มแกว่ง
- ต้องรอให้ลูกดิ่งนิ่งก่อนอ่านตำแหน่ง
- จุดแขวนและจุดอ้างอิงต้องชัดเจนและไม่ขยับระหว่างตรวจ
- หากต้องควบคุมแนวในหลายแกน ต้องตรวจจากมุมหรือแนวอ้างอิงที่เหมาะกับงานนั้น
- ลูกดิ่งไม่แทนการ Survey และไม่แทนการตรวจแนวเสาเข็มระหว่างการตอก
ลูกดิ่งเกี่ยวข้องกับการควบคุมงานตอกช่วงไหน
ลูกดิ่งใช้ในช่วง จัดตำแหน่งและตั้งแนว ก่อนหรือระหว่างเริ่มงาน ส่วน Last 10 Blow ใช้บันทึกระยะจมในช่วงท้ายของการตอก และ Dynamic Load Test เป็นการทดสอบที่ใช้เซนเซอร์เก็บสัญญาณจากการตอบสนองต่อแรงกระแทก
ทั้งสามอย่างจึงไม่ใช่วิธีแทนกัน แต่เป็นข้อมูลคนละช่วงของการติดตั้งและตรวจสอบเสาเข็ม
สำหรับภาพรวมขั้นตอนหน้างาน อ่านต่อได้ที่ บริการติดตั้งเสาเข็มไมโครไพล์ และดูข้อมูลผลิตภัณฑ์ได้ที่ เสาเข็มไมโครไพล์
ลูกดิ่งช่วยป้องกันเสาเข็มเยื้องศูนย์ได้หรือไม่
ลูกดิ่งช่วยลดความเสี่ยงจากการตั้งแนวผิดเมื่อถูกใช้ร่วมกับจุดอ้างอิงที่ถูกต้อง แต่ไม่สามารถรับประกันว่าเสาเข็มจะไม่เยื้องศูนย์ เพราะตำแหน่งบนผัง การเคลื่อนตัวของเครื่องจักร และพฤติกรรมระหว่างการตอกยังต้องควบคุมแยกกัน
สรุป
Plumb Bob เป็นเครื่องมือพื้นฐานสำหรับสร้างแนวดิ่งอ้างอิงในงานเสาเข็ม จุดสำคัญคือใช้ให้ถูกหน้าที่: ตรวจแนวด้วยลูกดิ่ง ตรวจตำแหน่งด้วยหมุดและระยะตามแบบ และตรวจพฤติกรรมระหว่างตอกด้วยวิธีควบคุมงานที่เหมาะสม การแยกหน้าที่ของเครื่องมือแต่ละชนิดช่วยลดการตีความผิดและทำให้ข้อมูลหน้างานตรวจสอบได้ชัดเจนขึ้น
