เสาเข็มเยื้องศูนย์คืออะไร? ต้องตรวจอะไรเมื่อหัวเข็มไม่ตรงแบบ

เสาเข็มเยื้องศูนย์ คือกรณีที่ศูนย์กลางของเสาเข็มที่ติดตั้งจริงอยู่คลาดจากตำแหน่งที่กำหนดไว้ในแบบฐานราก การพิจารณาว่าเยื้องมากหรือน้อยจึงต้องเริ่มจาก การวัดตำแหน่งจริง (As-built) แล้วเทียบกับพิกัดหรือระยะอ้างอิงของแบบ ไม่สามารถสรุปจากภาพถ่ายเพียงอย่างเดียวได้

เมื่อศูนย์เสาเข็มไม่ตรงกับตำแหน่งออกแบบ แนวแรงที่ถ่ายผ่านฐานรากอาจเปลี่ยนและเกิด eccentricity ซึ่งอาจทำให้แรงภายในฐานรากหรือกลุ่มเสาเข็มต่างจากกรณีที่ออกแบบไว้ ผลกระทบมากน้อยเพียงใดต้องให้วิศวกรประเมินจากระยะที่คลาด ตำแหน่งเสา น้ำหนักที่ฐานรากรับ และการจัดวางเสาเข็มทั้งหมด

จะรู้ได้อย่างไรว่าเสาเข็มเยื้องศูนย์

ขั้นตอนสำคัญคือเปิดหรือเข้าถึงหัวเสาเข็มให้วัดได้ แล้วหาศูนย์ของหัวเข็มจริงเทียบกับหมุดหรือแนวอ้างอิงจากแบบ จากนั้นบันทึกทั้ง ระยะ และ ทิศทาง ที่คลาด

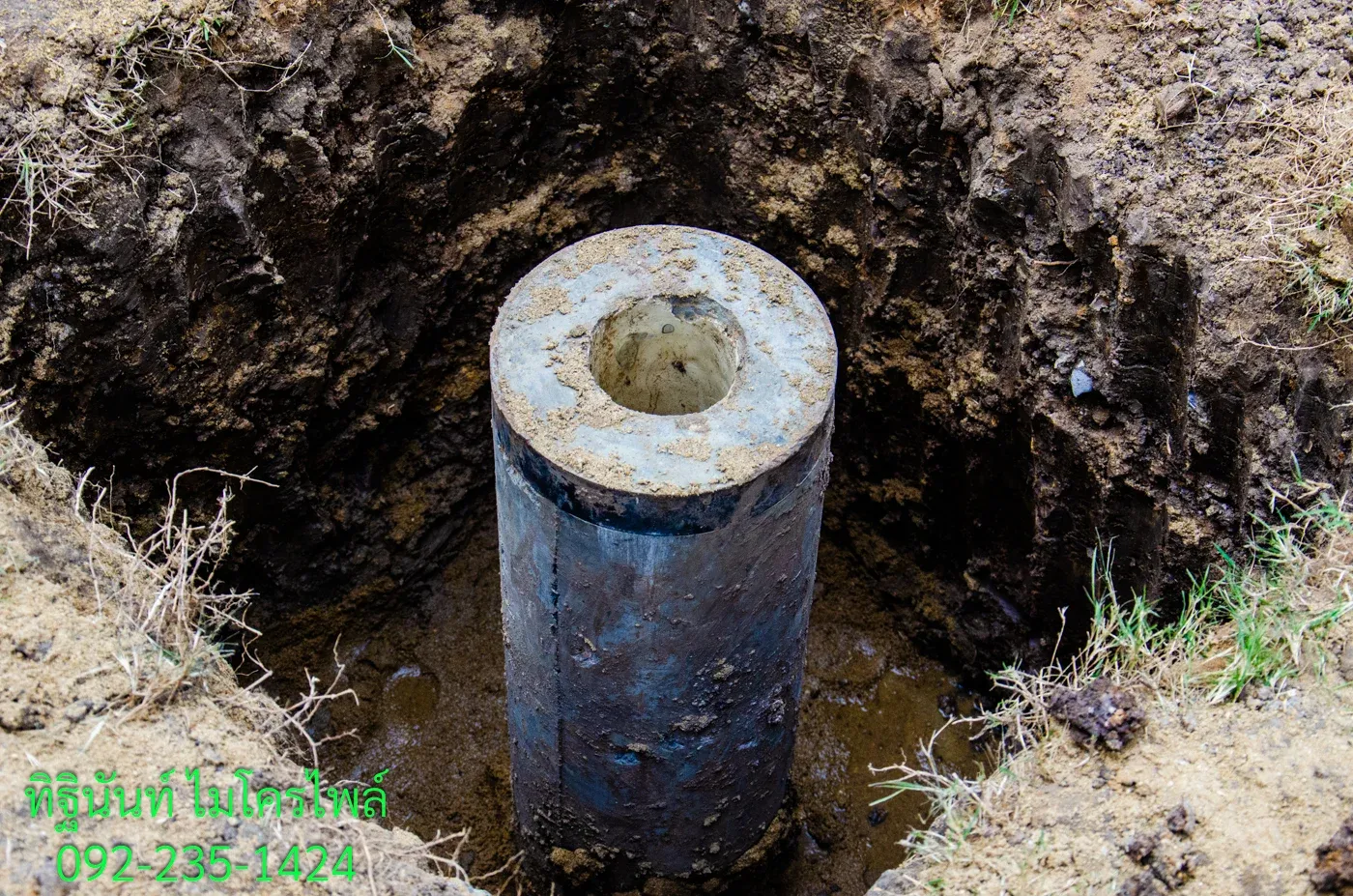

ภาพนี้แสดงหัวเสาเข็มหลังเปิดพื้นที่รอบเข็ม แต่ไม่มีหมุดหรือเส้นอ้างอิงที่เพียงพอสำหรับยืนยันว่าหัวเข็มเยื้องศูนย์หรือไม่ การวัดหน้างานจึงเป็นข้อมูลหลัก

สาเหตุที่ตำแหน่งเสาเข็มอาจคลาดจากแบบ

สาเหตุเกิดได้หลายช่วงของงาน เช่น

• หมุดหรือระยะ Setting Out คลาดจากแบบ
• เครื่องตอกหรือเสาเข็มตั้งแนวไม่ตรงกับจุดอ้างอิงก่อนเริ่มตอก
• เสาเข็มเปลี่ยนแนวระหว่างการตอก
• มีสิ่งกีดขวางใต้ดินหรือสภาพดินเฉพาะจุดที่ทำให้แนวการตอกเปลี่ยน
• พื้นที่ทำงานจำกัดจนการจัดเครื่องจักรและตรวจแนวทำได้ยาก

การพบหัวเข็มคลาดตำแหน่งจึงไม่ควรรีบสรุปสาเหตุจากผลลัพธ์เพียงอย่างเดียว ต้องย้อนดูหมุด การตั้งเครื่อง และบันทึกระหว่างตอกประกอบกัน

แนวดิ่งกับตำแหน่งศูนย์เป็นคนละเรื่อง

เสาเข็มอาจตั้งได้ดิ่งแต่ศูนย์อยู่ผิดตำแหน่ง หรืออาจเริ่มจากตำแหน่งถูกต้องแต่แนวเปลี่ยนระหว่างตอกก็ได้ การควบคุมงานจึงต้องตรวจทั้งสองเรื่อง

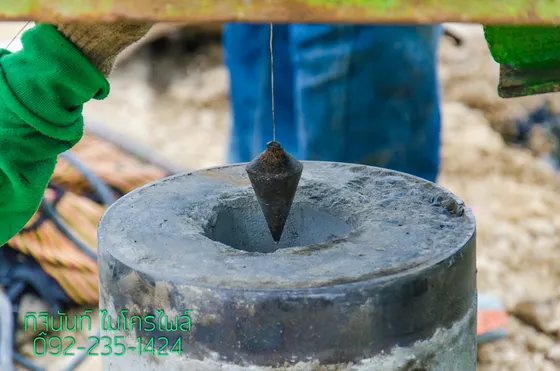

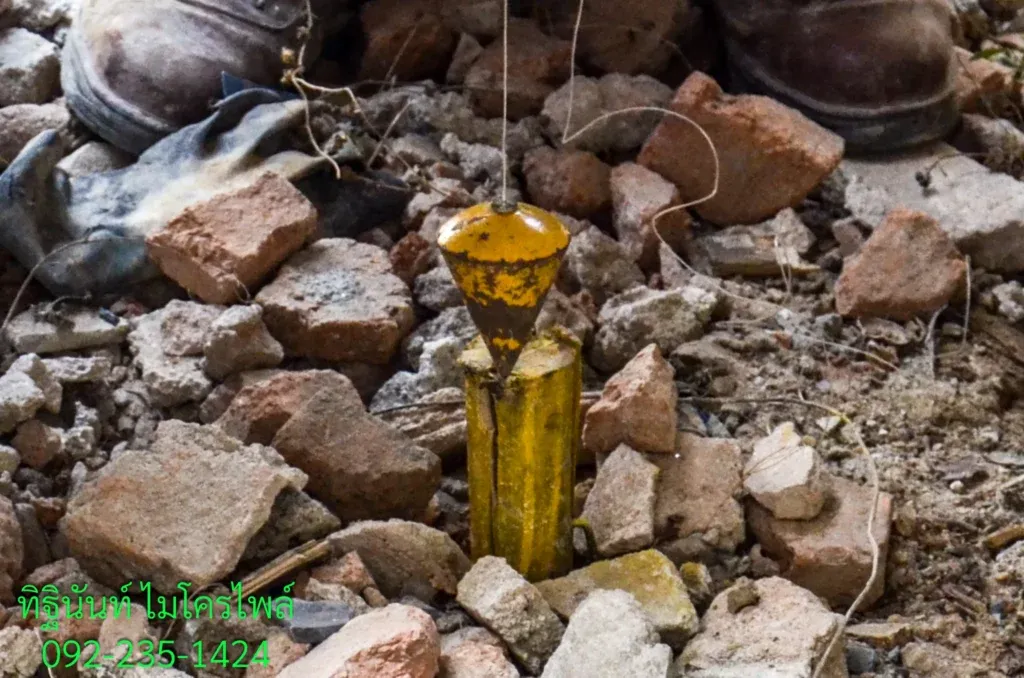

ลูกดิ่ง Plumb Bob ช่วยสร้างแนวดิ่งอ้างอิง แต่ไม่แทนการ Survey ตำแหน่งบนผัง การตรวจตำแหน่งจริงต้องอาศัยหมุด ระยะ และแบบฐานรากร่วมกัน

เสาเข็มเยื้องศูนย์มีผลต่อฐานรากอย่างไร

ผลทางโครงสร้างขึ้นกับรูปแบบฐานรากและขนาดความคลาดเคลื่อน ไม่ควรใช้รายการผลกระทบแบบตายตัวกับทุกงาน ประเด็นที่วิศวกรมักต้องตรวจคือ

• แนวแรงจากเสาหรือฐานรากสัมพันธ์กับตำแหน่งเสาเข็มจริงอย่างไร
• การกระจายแรงระหว่างเสาเข็มในฐานเดียวกันเปลี่ยนหรือไม่
• ฐานราก คานคอดิน หรือองค์อาคารที่เชื่อมต่อยังรับแรงตามที่ออกแบบได้หรือไม่
• จำเป็นต้องปรับรายละเอียดฐานรากหรือเพิ่มองค์ประกอบใดหรือไม่

คำตอบต้องมาจากการคำนวณและแบบแก้ไข ไม่ควรตัดสินจากระยะเยื้องเพียงค่าเดียวโดยไม่รู้บริบทของฐานราก

ถ้าพบตำแหน่งคลาดเคลื่อนควรบันทึกอะไร

ก่อนเลือกวิธีแก้ ควรเก็บข้อมูลให้ตรวจย้อนกลับได้ ได้แก่

1. หมายเลขและตำแหน่งเสาเข็ม
2. ศูนย์เสาเข็มจริงเทียบกับจุดออกแบบ
3. ระยะและทิศทางที่คลาด
4. ระดับหัวเสาเข็มและความลึกติดตั้งตามบันทึกงาน
5. ข้อมูลการตอก เช่น Blow Count และ Last 10 Blow เมื่อมีการบันทึก
6. ข้อสังเกตเกี่ยวกับการตั้งเครื่อง สิ่งกีดขวาง หรือเหตุการณ์ผิดปกติระหว่างตอก

ข้อมูลเหล่านี้ช่วยให้วิศวกรประเมินสภาพจริงของฐานรากได้ดีกว่าการส่งเพียงภาพหัวเสาเข็ม

หลังพบเสาเข็มเยื้องศูนย์ควรแก้อย่างไร

ไม่ควรขยายฐาน เพิ่มเหล็ก ตัดหัวเข็ม หรือตอกเข็มเพิ่มจากความเคยชินโดยยังไม่มีการประเมิน เพราะแต่ละทางเลือกเปลี่ยนเส้นทางการถ่ายแรงและอาจกระทบองค์ประกอบอื่น

ลำดับที่เหมาะสมคือ วัด As-built → ตรวจเกณฑ์ของโครงการ → ส่งข้อมูลให้วิศวกร → ออกแบบหรือยืนยันวิธีดำเนินการ หากตำแหน่งจริงยังอยู่ในเกณฑ์ที่โครงการยอมรับ อาจไม่ต้องแก้ แต่หากเกินเกณฑ์ วิธีแก้ต้องออกแบบเฉพาะกรณี

งานไมโครไพล์ต้องควบคุมตำแหน่งอย่างไร

งาน เสาเข็มไมโครไพล์ มักถูกเลือกใช้ในพื้นที่ที่มีข้อจำกัดด้านทางเข้า ระยะทำงาน หรืออาคารเดิมอยู่ใกล้เคียง การจัดเครื่องให้ตรงจุดและตรวจแนวจึงควรทำก่อนและระหว่างการตอก ไม่ใช่ตรวจเฉพาะหลังงานเสร็จ

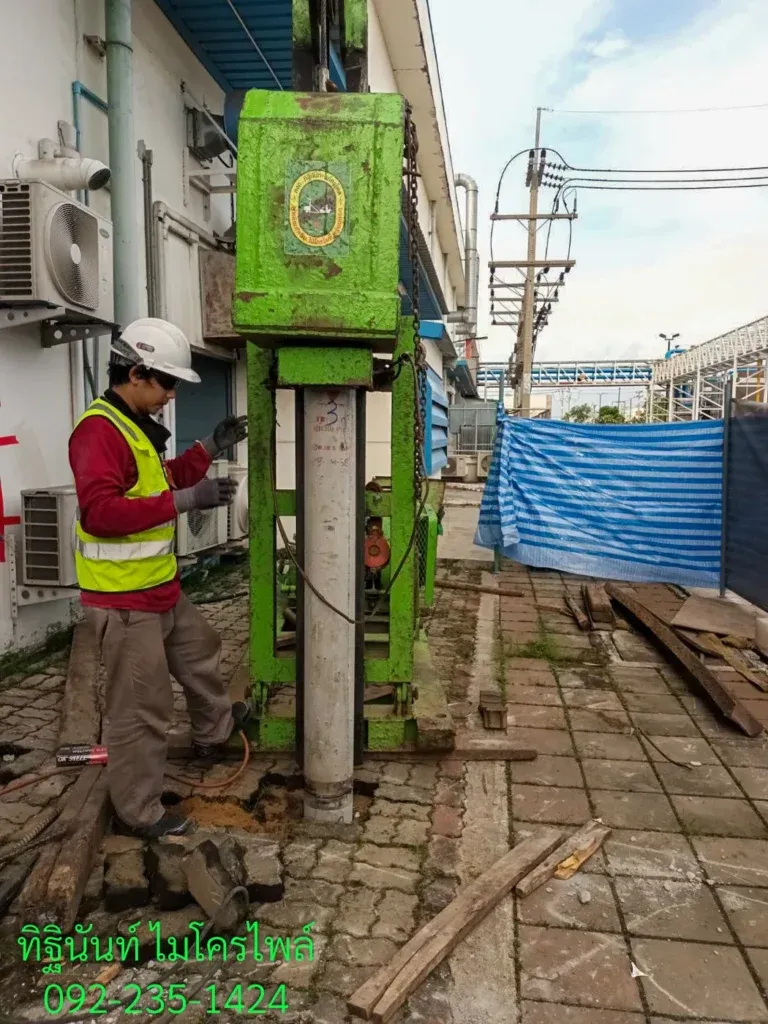

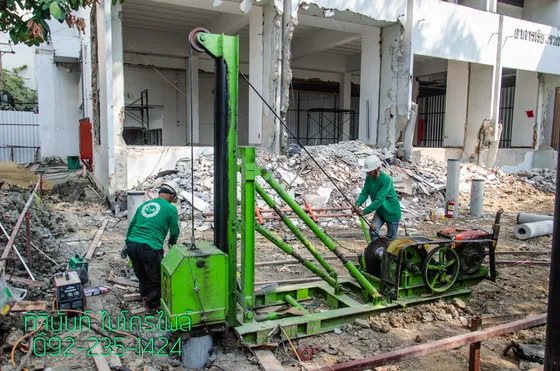

ภาพแสดงสภาพการทำงานข้างอาคารที่พื้นที่ด้านข้างจำกัด ซึ่งเป็นตัวอย่างว่าการเข้าถึงจุดตอกและการวางเครื่องจักรต้องถูกวางแผนร่วมกับการควบคุมตำแหน่ง อ่านภาพรวมขั้นตอนต่อได้ที่ บริการติดตั้งเสาเข็มไมโครไพล์

สรุป

เสาเข็มเยื้องศูนย์ไม่ใช่ปัญหาที่ตัดสินจากภาพหรือระยะคลาดแบบเดียวกันทุกโครงการ ต้องวัดตำแหน่งจริงเทียบแบบ บันทึกทิศทางและระยะที่คลาด แล้วให้วิศวกรประเมินผลต่อฐานรากจากข้อมูล As-built และแรงออกแบบ การควบคุมหมุด แนวดิ่ง และบันทึกระหว่างตอกตั้งแต่ต้นช่วยให้ตรวจสอบสาเหตุและตัดสินใจได้ชัดเจนกว่าเมื่อพบความคลาดเคลื่อนภายหลัง
