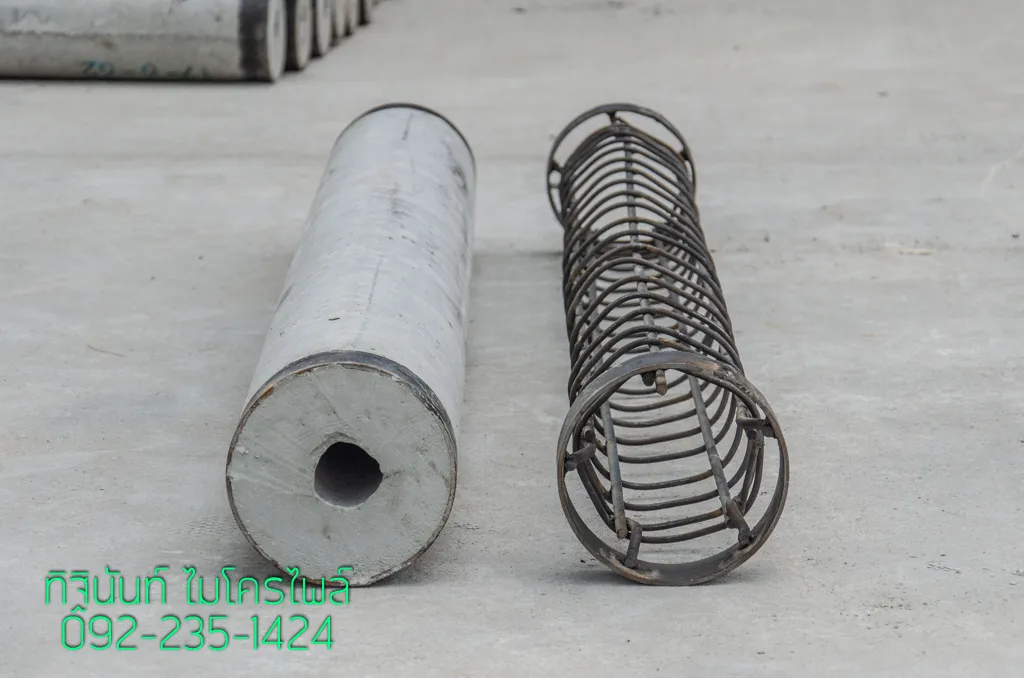

เสาเข็มไมโครไพล์ 18 ซม. เป็นขนาดเล็กสุดในกลุ่มเสาเข็มไมโครไพล์ 4 ขนาดที่ผลิตปัจจุบัน ตัวเสาเป็นทรงกลม มีรูกลวงตรงกลาง และผลิตเป็นท่อนยาว 1.5 เมตรต่อท่อน เพื่อเชื่อมต่อกันระหว่างการติดตั้ง
สเป็คปัจจุบันกำหนดช่วง Safe Load 15–20 ตันต่อต้น โดยขึ้นอยู่กับสภาพดิน การเลือกใช้จึงต้องดูแบบฐานราก น้ำหนักที่เสาเข็มแต่ละต้นต้องรับ สภาพชั้นดิน และเกณฑ์ที่วิศวกรกำหนดร่วมกัน ไม่ควรเลือกจากขนาดเส้นผ่านศูนย์กลางหรือค่ารับน้ำหนักสูงสุดเพียงอย่างเดียว
สเป็คไมโครไพล์ 18 ซม.
| รายการ | สเป็คปัจจุบัน |
|---|---|
| เส้นผ่านศูนย์กลาง | 18 ซม. |
| รูปทรง | กลม มีรูกลวงตรงกลาง |
| ความยาวต่อท่อน | 1.5 เมตร |
| Safe Load | 15–20 ตัน/ต้น ขึ้นอยู่กับสภาพดิน |
| Dowel | 9 มม. × 4 เส้น |
| Spiral | 4 มม. |
| Flat Bar หัว-ท้าย | หนา 4.5 มม. × กว้าง 2 นิ้ว |
| ความหนาเนื้อคอนกรีต | 5–8 ซม. |
| การต่อท่อน | เชื่อมรอบรอยต่อเสาเข็ม |
ดูภาพรวมทั้ง 4 ขนาดและกระบวนการผลิตได้ที่ โรงงานผลิตเสาเข็มไมโครไพล์
โครงเหล็กภายในประกอบด้วยอะไร
โครงหลักของขนาด 18 ซม. ใช้ Dowel 9 มม. จำนวน 4 เส้น และ Spiral 4 มม. พันรอบแกนโครงเหล็ก บริเวณหัวและท้ายท่อนมี Flat Bar หนา 4.5 มม. กว้าง 2 นิ้ว เป็นปลอกรัดสำหรับรายละเอียดรอยต่อ
เนื้อคอนกรีตของเสาเข็มขนาดนี้มีความหนาอยู่ในช่วง 5–8 ซม. โดยยังคงรูกลวงตรงกลางของหน้าตัด หากมีการสั่งผลิตรายละเอียด Dowel แตกต่างจากสเป็คมาตรฐาน ต้องยึดแบบผลิตและข้อกำหนดของงานนั้นเป็นหลัก
Safe Load 15–20 ตันต่อต้นหมายถึงอะไร
ช่วง 15–20 ตันต่อต้นเป็นช่วง Safe Load ของผลิตภัณฑ์ขนาด 18 ซม. ที่ต้องพิจารณาร่วมกับ สภาพดิน ไม่ใช่ค่ารับน้ำหนักตายตัวที่ใช้ได้เหมือนกันทุกพื้นที่ การออกแบบฐานรากยังต้องกำหนดจำนวนเสาเข็ม ตำแหน่ง ความลึก และเงื่อนไขหยุดตอกจากข้อมูลของโครงการจริง
ระหว่างติดตั้งสามารถใช้ข้อมูลการตอก เช่น Last 10 Blow หรือการทดสอบอย่าง Dynamic Load Test เมื่อแบบหรือแผนควบคุมงานกำหนด เพื่อใช้ประกอบการตรวจเสาเข็มตามเงื่อนไขของโครงการ
เมื่อไรจึงควรพิจารณาขนาด 18 ซม.
ขนาด 18 ซม. ควรถูกเลือกเมื่อ แบบและการคำนวณฐานรากกำหนดว่าขนาดนี้เหมาะกับน้ำหนักและสภาพดินของงาน ไม่ควรเลือกเพียงเพราะเป็นขนาดเล็กสุดหรือเพราะต้องการลดจำนวนเสาเข็ม
ก่อนสั่งผลิตหรือติดตั้ง ควรมีข้อมูลอย่างน้อยดังนี้
- น้ำหนักหรือแรงที่ลงแต่ละฐานราก
- ตำแหน่งและจำนวนเสาเข็มตามแบบ
- ข้อมูลชั้นดินหรือเกณฑ์ที่วิศวกรใช้กำหนดความลึก
- ทางเข้า ความสูง และพื้นที่ตั้งเครื่องจักร
- วิธีควบคุมแนว รอยต่อ และเงื่อนไขหยุดตอก
- วิธีบันทึกหรือทดสอบเสาเข็มที่โครงการกำหนด
สำหรับภาพรวมการเลือกชนิดและขนาด สามารถอ่านต่อที่ เสาเข็มไมโครไพล์ และ บริการติดตั้งเสาเข็มไมโครไพล์
สรุป
ไมโครไพล์ 18 ซม. เป็นเสากลมกลวงยาว 1.5 เมตรต่อท่อน ใช้ Dowel 9 มม. 4 เส้น, Spiral 4 มม. และมีช่วง Safe Load 15–20 ตันต่อต้นตามสภาพดิน การเลือกใช้ต้องอิงแบบฐานราก น้ำหนักโครงสร้าง และข้อมูลดินของงานจริง ไม่ควรตัดสินจากขนาดหรือค่ารับน้ำหนักสูงสุดเพียงอย่างเดียว
