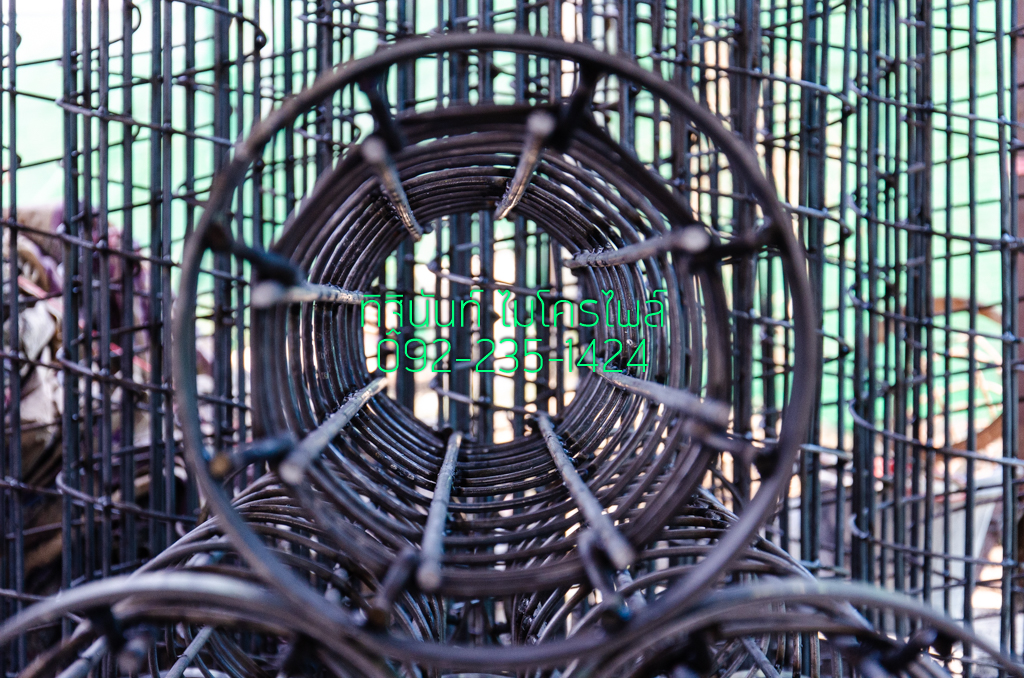

Pile Cage หรือโครงเหล็กภายในเสาเข็มไมโครไพล์ ของผลิตภัณฑ์ปัจจุบันประกอบด้วย 3 ส่วนหลัก ได้แก่ Dowel ตามแนวยาว, Spiral ที่พันรอบโครง และ Flat Bar บริเวณหัวและท้ายโครง เสาเข็มขนาด 18, 20, 25 และ 30 ซม. ใช้รายละเอียดไม่เหมือนกันทั้งหมด โดยจุดที่ต่างชัดเจนคือจำนวน Dowel และขนาด Spiral
Dowel, Spiral และ Flat Bar อยู่ส่วนไหนของ Pile Cage

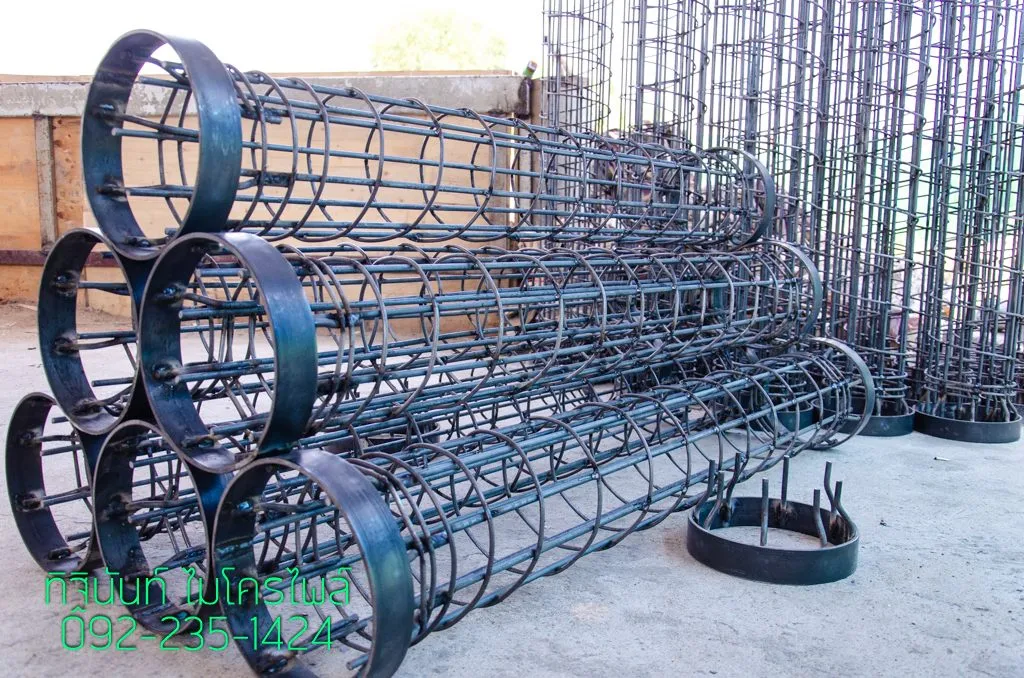

Dowel วางตามแนวยาวของโครงทรงกระบอก ส่วน Spiral พันรอบ Dowel เป็นแนวต่อเนื่องรอบโครง สำหรับหัวและท้ายโครงจะมี Flat Bar ล้อมรอบตามรายละเอียดของผลิตภัณฑ์แต่ละรุ่น
ภาพช่วยอธิบายตำแหน่งของส่วนประกอบได้ แต่ค่าขนาดและจำนวนต้องยึดจากสเป็คของรุ่น ไม่ควรนับหรือกะขนาดจากภาพถ่าย หากต้องการดูหลักการของเหล็กเสริมในงานคอนกรีตเพิ่มเติม อ่านได้ที่ คอนกรีตเสริมเหล็ก
แต่ละขนาดใช้ Dowel และ Spiral ต่างกันอย่างไร
| ขนาดเสาเข็ม | Dowel | Spiral | Flat Bar หัว-ท้าย |
|---|---|---|---|
| 18 ซม. | 9 มม. × 4 เส้น | 4 มม. | หนา 4.5 มม. × กว้าง 2 นิ้ว |
| 20 ซม. | 9 มม. × 6 เส้น | 4 มม. | หนา 4.5 มม. × กว้าง 2 นิ้ว |
| 25 ซม. | 9 มม. × 8 เส้น | 4 มม. | หนา 4.5 มม. × กว้าง 2 นิ้ว |
| 30 ซม. | 9 มม. × 10 เส้น | 6 มม. | หนา 4.5 มม. × กว้าง 2 นิ้ว |
สรุปความต่างของโครงเหล็กปัจจุบันได้ดังนี้: รุ่น 18, 20 และ 25 ซม. ใช้ Dowel 9 มม. จำนวน 4, 6 และ 8 เส้นตามลำดับ พร้อม Spiral 4 มม. ส่วนรุ่น 30 ซม. ใช้ Dowel 9 มม. จำนวน 10 เส้น และ Spiral 6 มม. ทั้ง 4 รุ่นใช้ Flat Bar หัว-ท้ายหนา 4.5 มม. กว้าง 2 นิ้ว
หากต้องการดูข้อมูลของแต่ละรุ่นแบบครบหน้า ให้เปิดหน้าขนาด 18, 20, 25 หรือ 30 ซม. จากตารางด้านบน ส่วนภาพรวมผลิตภัณฑ์อยู่ที่ เสาเข็มไมโครไพล์ และภาพรวมการผลิตอยู่ที่ โรงงานผลิตเสาเข็มไมโครไพล์
Flat Bar อยู่ตรงหัวและท้ายโครงอย่างไร

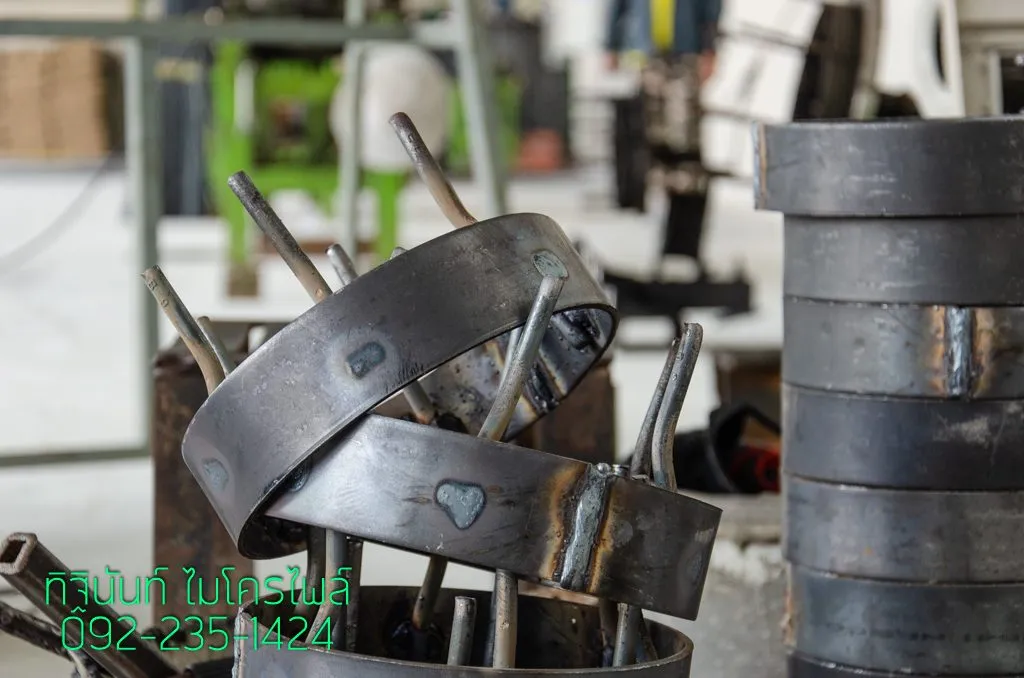

สเป็คปัจจุบันกำหนด Flat Bar ไว้บริเวณหัวและท้ายโครง เสาเข็มผลิตเป็นท่อนยาว 1.5 เมตรต่อท่อน และระบบต่อท่อนใช้การเชื่อมรอบรอยต่อ จึงควรตรวจ Flat Bar ที่ปลายโครงให้ตรงกับรายละเอียดของรุ่นก่อนเข้าสู่ขั้นตอนหล่อ
Flat Bar มาตรฐานของทั้ง 4 รุ่นเป็นขนาดหนา 4.5 มม. กว้าง 2 นิ้ว หากต้องการดูวัสดุชนิดนี้แยกต่างหาก อ่านต่อได้ที่ เหล็กแบน Flat Bar
ก่อนนำโครงเหล็กไปหล่อควรเทียบอะไรกับสเป็ค

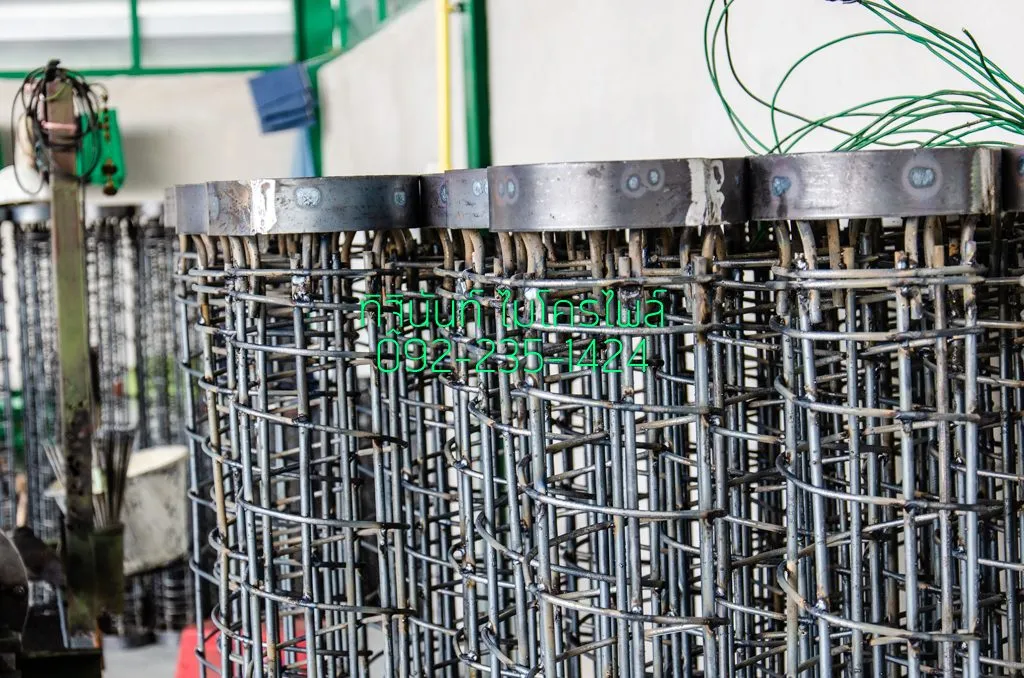

การตรวจ Pile Cage ก่อนขั้นตอนหล่อควรเทียบสิ่งที่ผลิตจริงกับรุ่นหรือแบบผลิตที่ใช้งาน โดยเฉพาะรายการต่อไปนี้
- ขนาดและจำนวน Dowel
- ขนาด Spiral
- ขนาด Flat Bar บริเวณหัวและท้ายโครง
- ตำแหน่งและแนวการประกอบของส่วนประกอบให้ตรงกับแบบผลิตของรุ่นนั้น
- กรณีสั่งผลิต Dowel เป็นพิเศษ ให้ยึดข้อกำหนดเฉพาะของคำสั่งซื้อนั้น
สเป็คปัจจุบันระบุว่าสามารถสั่งผลิตขนาด Dowel ตามความต้องการของลูกค้าได้เมื่อมีการสั่งเป็นพิเศษ จึงไม่ควรใช้ตารางมาตรฐานแทนข้อกำหนดเฉพาะของงานที่มีการปรับแบบ
สรุป
Pile Cage ของเสาเข็มไมโครไพล์ประกอบด้วย Dowel, Spiral และ Flat Bar ความต่างหลักระหว่างขนาด 18, 20, 25 และ 30 ซม. อยู่ที่จำนวน Dowel และขนาด Spiral ขณะที่ Flat Bar หัว-ท้ายใช้ขนาดเดียวกันตามสเป็คปัจจุบัน การอ่านสเป็คจึงควรเริ่มจากรุ่นเสาเข็มที่ต้องการผลิต แล้วตรวจองค์ประกอบของโครงให้ตรงกับรุ่นนั้นก่อนเข้าสู่ขั้นตอนหล่อ
