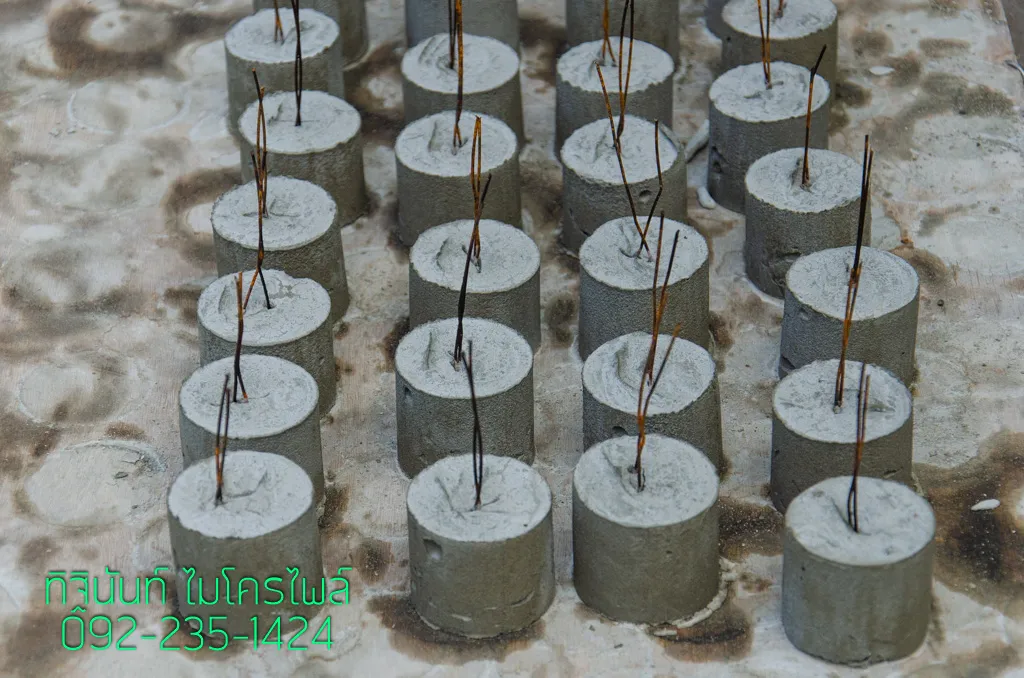

ลูกปูนหรือ Concrete Spacer คือชิ้นรองหรือชิ้นประคองเหล็กเสริมที่ช่วยรักษาตำแหน่งเหล็กให้ห่างจากแบบหล่อ พื้นรองรับ หรือผิวคอนกรีตที่จะเกิดขึ้นหลังเทตามระยะที่แบบกำหนด
Spacer ไม่ได้เป็นตัวกำหนดค่า Cover เอง ค่า ระยะหุ้มคอนกรีต ต้องมาจากแบบและ Specification ส่วน Spacer เป็นเครื่องมือที่ช่วยให้เหล็กอยู่ในตำแหน่งนั้นระหว่างการประกอบและเทคอนกรีต
ความสูงของ Spacer เลือกจากอะไร
หลักคิดคือเลือก Spacer ให้สัมพันธ์กับระยะจากผิวคอนกรีตถึง ผิวเหล็กชั้นนอกที่ต้องควบคุม ตามรายละเอียดของชิ้นส่วน หากด้านนอกสุดเป็นเหล็กปลอก การเลือกตัวรองต้องพิจารณาตำแหน่งเหล็กปลอกด้วย ไม่ใช่ดูเฉพาะแกนของเหล็กหลัก
จึงไม่ควรเลือก “ลูกปูนขนาดมาตรฐาน” โดยไม่เปิดแบบ เพราะฐานราก คาน พื้น หรือผนังอาจใช้ Cover ต่างกันตามสภาพแวดล้อมและข้อกำหนดของโครงการ
Spacer ต้องรับอะไรระหว่างทำงาน
ตัวรองไม่ได้รับเพียงน้ำหนักเหล็กตอนผูกเสร็จ แต่ต้องรักษาตำแหน่งได้ระหว่างขั้นตอนก่อนเทด้วย เช่น เมื่อมีคนเดินบนกรงเหล็ก ช่างระบบเข้าทำงาน หรือคอนกรีตไหลและถูกจี้
จุดที่ควรพิจารณา ได้แก่
- รูปทรงและความสูงตรงกับตำแหน่งที่ต้องการ
- วัสดุและกำลังของ Spacer เหมาะกับการรองรับเหล็กในสภาพหน้างาน
- มีวิธียึดหรือผูกที่ลดโอกาสล้มและเลื่อน
- จำนวนและระยะวางเพียงพอไม่ให้เหล็กหย่อนระหว่างจุดรองรับ
- ตำแหน่งไม่รบกวนงานฝัง ท่อ ช่องเปิด หรือเหล็กชุดอื่น
ภาพแสดง Spacer ใต้เหล็กเสริม จุดสำคัญคือให้เหล็กอยู่ในระดับและระยะหุ้มตามแบบ ไม่ใช่เพียงมีลูกปูนอยู่ใต้กรงเหล็ก
วาง Spacer ตรงไหนบ้าง
ตำแหน่งขึ้นกับรูปทรงของชิ้นส่วนและชุดเหล็ก เช่น
- ใต้เหล็กล่างของพื้นหรือฐานราก
- ด้านข้างกรงเหล็กเพื่อรักษาระยะจากแบบ
- บริเวณมุมหรือขอบที่เหล็กมีโอกาสถูกดันชิดแบบ
- จุดที่มีเหล็กหลายชั้นหรือมีน้ำหนักกรงเหล็กมาก
- ใกล้พื้นที่ที่คนต้องเดินผ่านก่อนเท เมื่อแบบและวิธีทำงานต้องการการรองรับเพิ่ม
จำนวนและระยะ Spacer ไม่ควรกำหนดจากความเคยชินเพียงอย่างเดียว แต่ต้องเพียงพอให้เหล็กไม่ตกหรือเคลื่อนในสภาพการทำงานจริง
ใช้เศษอิฐ หิน หรือวัสดุอื่นแทนได้ไหม
ไม่ควรใช้วัสดุทดแทนโดยพลการ เพราะรูปทรง ความสูง ความมั่นคง และความเข้ากันได้กับคอนกรีตอาจไม่เหมาะกับงาน หากโครงการอนุญาต Spacer ชนิดอื่น ควรใช้ผลิตภัณฑ์หรือรายละเอียดที่ตรงกับ Specification และวิธีตรวจรับของงาน
ต้องตรวจ Spacer ตอนไหน
ควรตรวจอย่างน้อยสองช่วง คือหลังผูกเหล็กหลักเสร็จ และตรวจซ้ำก่อนเทหลังช่างระบบหรือทีมอื่นเข้าพื้นที่ เพราะเหล็กหรือ Spacer อาจเคลื่อนจากตำแหน่งเดิมระหว่างงาน
การตรวจควรทำพร้อมกับ เหล็กปลอก, Wire Mesh หรือเหล็กชุดอื่น และตรวจเทียบ คอนกรีตเสริมเหล็ก ทั้งระบบก่อนปิดแบบ
คำถามที่พบบ่อย
ลูกปูนสูงเท่าไรจึงถูกต้อง
ต้องดูค่า Concrete Cover ที่แบบกำหนดและตำแหน่งของเหล็กชั้นนอก ไม่มีความสูงเดียวที่ใช้ได้กับทุกชิ้นส่วน
ใส่ Spacer เยอะที่สุดยิ่งดีหรือไม่
ไม่จำเป็น เป้าหมายคือให้มีจำนวนและตำแหน่งเพียงพอที่จะรักษาระดับเหล็กโดยไม่รบกวนการเทคอนกรีตหรือรายละเอียดอื่น ควรวางตามวิธีที่แบบหรือผู้ควบคุมงานกำหนด
ถ้า Spacer ล้มก่อนเทควรทำอย่างไร
ควรจัดกลับหรือเปลี่ยนให้มั่นคงและตรวจระดับเหล็กอีกครั้งก่อนเท ไม่ควรปล่อยให้คอนกรีตเป็นตัวดันเหล็กกลับเข้าตำแหน่งเอง
สรุป
Concrete Spacer เป็นตัวช่วยควบคุมตำแหน่งเหล็กเพื่อให้ Concrete Cover ตรงตามแบบ การเลือกความสูงต้องเริ่มจากค่าระยะหุ้มที่กำหนด ส่วนจำนวน จุดวาง และวิธียึดต้องเพียงพอสำหรับสภาพการทำงานจริง การตรวจซ้ำก่อนเทช่วยลดความเสี่ยงที่เหล็กจะจม ชิดแบบ หรือเคลื่อนจากตำแหน่งที่ออกแบบไว้
