ระยะหุ้มคอนกรีต (Concrete Cover) คือระยะจากผิวคอนกรีตที่เสร็จแล้วถึงผิวของเหล็กเสริมที่อยู่ใกล้ผิวนั้นที่สุด หากเหล็กปลอกหรือเหล็กคาดอยู่ด้านนอกสุด ระยะ Cover จึงต้องอ้างอิงถึงผิวเหล็กชุดนั้นตามนิยามในแบบหรือข้อกำหนดของโครงการ ไม่ใช่วัดถึงแกนกลางของเหล็ก
ระยะนี้มีผลทั้งต่อความทนทานของเหล็กเสริม ตำแหน่งเหล็กในหน้าตัด และข้อกำหนดด้านการป้องกันไฟหรือสภาพแวดล้อมบางประเภท จึงไม่มีตัวเลขเดียวที่ใช้ได้กับฐานราก คาน เสา และพื้นทุกโครงการ
Concrete Cover กำหนดจากอะไร
ค่าที่ใช้ในงานจริงต้องอ่านจาก แบบโครงสร้าง รายการประกอบแบบ และ Specification ของโครงการ เพราะระยะที่ต้องการอาจเปลี่ยนตามเงื่อนไข เช่น
- ชิ้นส่วนอยู่ภายในอาคาร ภายนอกอาคาร หรือสัมผัสดินและความชื้น
- วิธีหล่อคอนกรีตและผิวที่ใช้แบบหล่อหรือหล่อชิดพื้นรองรับ
- ประเภทชิ้นส่วนและการจัดวางเหล็กเสริม
- ข้อกำหนดด้านความทนทานและสภาพแวดล้อมของโครงการ
- ข้อกำหนดด้านการทนไฟที่ผู้ออกแบบต้องพิจารณา
- มาตรฐานและข้อกำหนดฉบับที่ระบุไว้ในสัญญาหรือเอกสารออกแบบ
ด้วยเหตุนี้ ตาราง Cover จากหนังสือหรือเว็บไซต์หนึ่งจึงไม่ควรถูกใช้แทนค่าที่ระบุในแบบของงานจริง
วัดระยะหุ้มคอนกรีตจากตรงไหน
หลักการคือวัดจากตำแหน่งผิวคอนกรีตถึง ผิวเหล็กเสริมที่ใกล้ผิวคอนกรีตที่สุด ตัวอย่างเช่น คานหรือเสาที่มีเหล็กปลอกอยู่รอบเหล็กหลัก ผิวเหล็กปลอกมักเป็นเหล็กชั้นนอกที่ต้องพิจารณาเมื่อวัด Cover
จุดที่ควรตรวจมากกว่าหนึ่งตำแหน่ง ได้แก่ ท้องคานหรือท้องพื้น มุมชิ้นส่วน ขอบฐานราก และบริเวณที่เหล็กซ้อนหรือหนาแน่น เพราะตำแหน่งเหล็กอาจเปลี่ยนได้ระหว่างผูกเหล็ก เดินงาน และเทคอนกรีต
Covering ฐานรากควรเท่าไร
ไม่มีค่าหนึ่งค่าที่ควรนำไปใช้กับฐานรากทุกงานโดยไม่ดูแบบ ฐานรากที่สัมผัสดินหรือหล่อในสภาพต่างกันอาจมีข้อกำหนด Cover ต่างจากคาน พื้น หรือเสาภายในอาคาร
หากแบบระบุค่า Cover ให้ใช้ค่าตามแบบและ Specification หากเอกสารไม่ชัดเจนควรให้วิศวกรผู้ออกแบบหรือผู้รับผิดชอบโครงการยืนยันก่อนผูกเหล็กและเทคอนกรีต ไม่ควรเลือกค่าจากตารางออนไลน์เพราะเป็นตัวเลขที่ดูคุ้นเคย
สำหรับภาพรวมของระบบฐานราก อ่านต่อได้ที่ ฐานราก Footing และ งานฐานราก
ทำไม Cover น้อยเกินไปจึงเป็นปัญหา
เมื่อเหล็กอยู่ใกล้ผิวคอนกรีตเกินกว่าที่แบบกำหนด ชั้นคอนกรีตที่ช่วยแยกเหล็กออกจากน้ำ ความชื้น และสภาพแวดล้อมจะลดลง หากเหล็กเกิดการกัดกร่อน ผลิตภัณฑ์สนิมที่ขยายตัวอาจนำไปสู่การแตกร้าวหรือกะเทาะของคอนกรีตบริเวณแนวเหล็กได้
นอกจากเรื่องความทนทานแล้ว การเลื่อนตำแหน่งเหล็กเข้าหาผิวคอนกรีตยังทำให้ตำแหน่งจริงของเหล็กต่างจากหน้าตัดที่วิศวกรออกแบบไว้
Cover มากกว่าที่แบบกำหนดยิ่งดีหรือไม่
ไม่ใช่ เป้าหมายของงานไม่ได้อยู่ที่ทำ Cover ให้มากที่สุด แต่คือ รักษาเหล็กให้อยู่ในตำแหน่งที่แบบกำหนด หากเหล็กถูกเลื่อนเข้าไปด้านในมากเกินไป ตำแหน่งเหล็กและระยะใช้งานของหน้าตัดอาจเปลี่ยนจากที่ออกแบบ
จึงควรแก้ปัญหาด้วยการจัดเหล็กและ Spacer ให้ถูกตำแหน่ง ไม่ใช่เพิ่มระยะหุ้มเพื่อชดเชยงานผูกเหล็กที่คลาดเคลื่อน
Spacer ช่วยควบคุม Cover อย่างไร

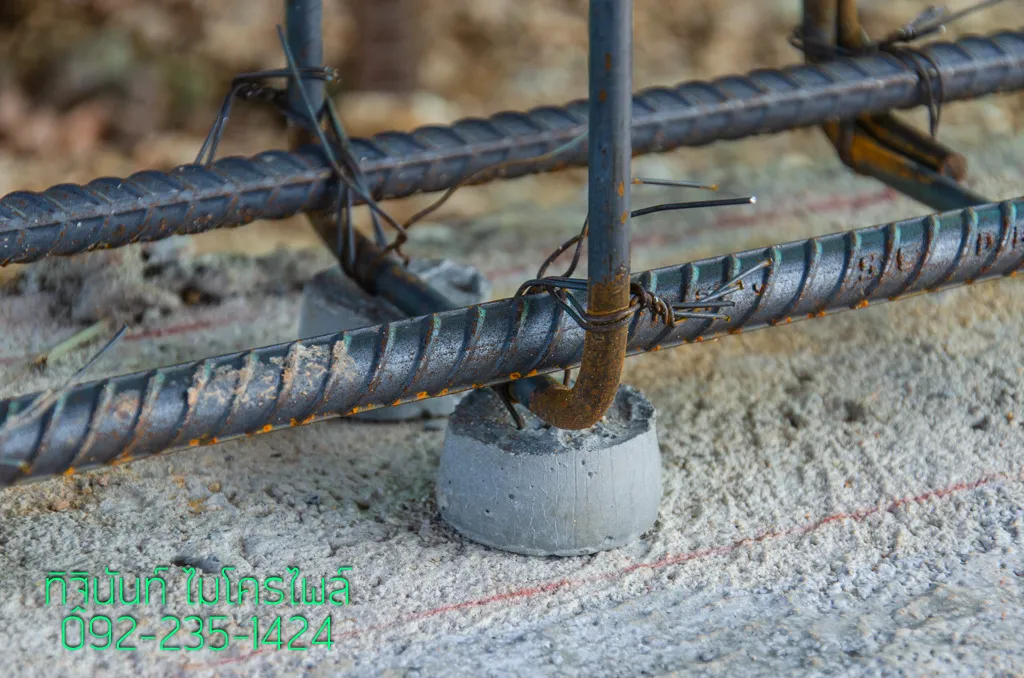

ลูกปูนหรือ Concrete Spacer ใช้รองหรือประคองเหล็กให้รักษาระยะจากแบบ พื้นรองรับ หรือผิวคอนกรีตที่จะเกิดขึ้นหลังเท Spacer ต้องมีตำแหน่งและจำนวนเพียงพอให้เหล็กไม่ตกหรือเลื่อนเมื่อมีคนเดินงานและเมื่อคอนกรีตไหลเข้ามา
ก่อนเทควรตรวจว่า Spacer ไม่แตก ไม่ล้ม และไม่เคลื่อนออกจากตำแหน่ง รวมถึงตรวจเหล็กด้านข้างและมุมที่มักถูกดันชิดแบบระหว่างประกอบงาน
Cover เกี่ยวข้องกับคอนกรีตเสริมเหล็กอย่างไร

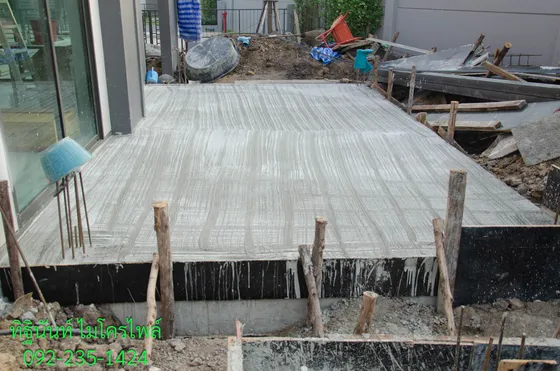

ใน คอนกรีตเสริมเหล็ก ตำแหน่งเหล็กเป็นส่วนหนึ่งของการทำงานของหน้าตัด การควบคุม Cover จึงเป็นทั้งเรื่องความทนทานและเรื่องตำแหน่งเหล็กตามแบบ ไม่ใช่เพียงการป้องกันสนิมอย่างเดียว
ก่อนเทควรตรวจ Cover พร้อมกับขนาด ระยะ และตำแหน่งเหล็กปลอก จุดต่อทาบ แบบหล่อ และงานฝังอื่น เพราะหลังเทแล้วจะตรวจสิ่งเหล่านี้จากผิวภายนอกได้ไม่ครบ
Cover ต่างจากระยะห่างระหว่างเหล็กอย่างไร
Concrete Cover คือระยะจากผิวคอนกรีตถึงผิวเหล็กด้านนอก ส่วน ระยะห่างระหว่างเหล็ก เป็นระยะภายในชุดเหล็กที่มีผลต่อการจัดวาง การไหลผ่านของคอนกรีต และรายละเอียดตามแบบ ทั้งสองค่าเป็นคนละเรื่องและต้องตรวจแยกกัน
คำถามที่พบบ่อย
Concrete Cover กับ Concrete Covering คือเรื่องเดียวกันไหม
ในงานก่อสร้างไทยมักใช้คำว่า Cover, Covering หรือระยะหุ้มคอนกรีตในความหมายใกล้เคียงกัน แต่เวลาตรวจงานควรยึดคำจำกัดความและตำแหน่งวัดที่ระบุในแบบและ Specification ของโครงการ
Covering ฐานรากต้องกี่เซนติเมตร
ตอบจากคำว่า “ฐานราก” อย่างเดียวไม่ได้ เพราะค่าขึ้นกับสภาพการสัมผัส วิธีหล่อ แบบ และข้อกำหนดที่โครงการใช้อ้างอิง ค่าตรวจรับควรมาจากแบบหรือการยืนยันของวิศวกรผู้ออกแบบ
วัด Cover ถึงเหล็กหลักหรือเหล็กปลอก
ให้ดูเหล็กที่อยู่ใกล้ผิวคอนกรีตที่สุดตามรายละเอียดของชิ้นส่วน หากเหล็กปลอกอยู่ด้านนอกของเหล็กหลัก การวัดถึงผิวเหล็กปลอกจึงเป็นจุดที่ต้องพิจารณา เว้นแต่แบบหรือมาตรฐานที่โครงการอ้างอิงจะกำหนดวิธีวัดไว้ต่างออกไป
ถ้า Cover หน้างานไม่ตรงแบบควรทำอย่างไร
ควรแก้ตำแหน่งเหล็กและ Spacer ก่อนเทคอนกรีต หากรายละเอียดหน้างานทำให้ทำตามแบบไม่ได้ ไม่ควรเปลี่ยนค่าเอง แต่ควรให้วิศวกรหรือผู้รับผิดชอบแบบพิจารณาวิธีแก้ไข
สรุป
ระยะหุ้มคอนกรีตเป็นส่วนหนึ่งของทั้งความทนทานและตำแหน่งเหล็กในโครงสร้าง วิธีที่ปลอดภัยในการใช้งานคืออ่านค่าจากแบบและ Specification วัดถึงผิวเหล็กชั้นนอกตามนิยามของงาน และตรวจ Spacer กับตำแหน่งเหล็กก่อนเทคอนกรีต ไม่ใช้ค่าทั่วไปจากบทความแทนเอกสารออกแบบของโครงการ
