งานบางโครงการไม่สามารถเลือกวิธีจากประเภทอาคารหรือขนาดเสาเข็มเพียงอย่างเดียวได้ เพราะมีข้อจำกัดเฉพาะของไซต์ เช่น พื้นที่แคบ อาคารข้างเคียง ระบบฐานรากเดิม หรือข้อกำหนดเรื่องการตรวจสอบเสาเข็มหลังติดตั้ง
หน้านี้จึงรวบรวมประเด็น วิศวกรรมฐานราก การควบคุมงานเสาเข็ม และการทดสอบที่เกี่ยวข้อง เพื่อใช้เป็นจุดเริ่มต้นก่อนเลือกวิธีทำงาน
แนวคิดหลัก: วิธีติดตั้งและวิธีตรวจสอบต้องสัมพันธ์กับแบบ สภาพดิน และข้อกำหนดของโครงการ ไม่ควรเลือกจากตัวเลขหรือขั้นตอนที่เห็นใน Case Study อื่นเพียงอย่างเดียว
งานแบบไหนต้องพิจารณารายละเอียดมากกว่าวิธีมาตรฐาน
ตัวอย่างโจทย์ที่มักต้องรวบรวมข้อมูลหลายด้านก่อนตัดสินใจ ได้แก่
- จุดตอกเสาเข็มอยู่ภายในหรือใกล้อาคารเดิม
- ทางเข้าหรือความสูงจำกัด
- มีฐานรากหรือเสาเข็มเดิมอยู่ใกล้ตำแหน่งงาน
- โครงการกำหนดให้บันทึกผลการตอกเป็นรายต้น
- ต้องมีการทดสอบกำลังรับน้ำหนักของเสาเข็ม
- ทำงานในพื้นที่ดินอ่อนหรือพื้นที่ที่ต้องระวังผลกระทบจากการตอก
- งานรีโนเวทที่ตำแหน่งฐานรากต้องสัมพันธ์กับโครงสร้างเดิม
สำหรับภาพรวมระบบฐานราก ดู งานฐานราก และ เสาเข็มไมโครไพล์
ข้อมูลหน้างานที่ควรดูก่อนเลือกวิธี
การประเมินงานควรพิจารณาอย่างน้อย 4 กลุ่มข้อมูล
- โครงสร้าง — ตำแหน่งฐานราก เสา คาน น้ำหนัก และรายละเอียดแบบ
- สภาพดิน — ข้อมูลชั้นดินหรือผลสำรวจดินเมื่อมี
- ข้อจำกัดไซต์ — ทางเข้าพื้นที่ ความสูง เครื่องจักร อาคารข้างเคียง และลำดับงาน
- ข้อกำหนดการตรวจสอบ — ต้องบันทึกค่าการตอกหรือทดสอบเสาเข็มด้วยวิธีใดตามแบบและข้อกำหนดโครงการ
เมื่อข้อมูลเหล่านี้ชัด จึงค่อยพิจารณาว่าวิธีติดตั้งและวิธีตรวจสอบใดเหมาะกับงาน
Last 10 Blow ใช้ดูอะไร
Last 10 Blow เป็นข้อมูลจากช่วงท้ายของการตอกเสาเข็ม ซึ่งใช้ประกอบการควบคุมงานตามเกณฑ์ที่กำหนดของโครงการ
ค่าที่เหมาะสมไม่ได้เป็นตัวเลขเดียวสำหรับทุกไซต์ เพราะสัมพันธ์กับชนิดเสาเข็ม ระบบตอก สภาพดิน และเกณฑ์ที่ผู้ออกแบบหรือผู้ควบคุมงานกำหนด
จึงไม่ควรนำค่าจากบทความหรือ Case Study หนึ่งไปใช้เป็นเกณฑ์ของอีกโครงการโดยตรง
Static Load Test และ Dynamic Load Test ต่างกันอย่างไรในภาพรวม
ทั้งสองวิธีเกี่ยวข้องกับการประเมินพฤติกรรมของเสาเข็ม แต่หลักการและการใช้งานต่างกัน
- Static Load Test ใช้น้ำหนักทดสอบกับเสาเข็มและวัดการตอบสนองตามขั้นตอนที่กำหนด
- Dynamic Load Test ใช้ข้อมูลจากแรงกระแทกและการตอบสนองของเสาเข็มเพื่อวิเคราะห์พฤติกรรมระหว่างการทดสอบ
วิธีที่โครงการต้องใช้ขึ้นอยู่กับแบบ ข้อกำหนด และวัตถุประสงค์ของการตรวจ ไม่ควรเลือกเพียงจากความสะดวกของไซต์
การตอกเสาเข็มในดินอ่อนต้องมองผลกระทบรอบพื้นที่ด้วย
ในพื้นที่ดินเหนียวอ่อน การตอกเสาเข็มเป็นกระบวนการที่ควรพิจารณาทั้งพฤติกรรมของดินและอาคารรอบข้าง โดยเฉพาะไซต์ที่อยู่ใกล้โครงสร้างเดิม
อ่านหัวข้อพื้นฐานได้ที่ ผลกระทบจากการตอกเสาเข็มในดินเหนียว และ ดินเหนียวอ่อนกรุงเทพ
ข้อมูลเหล่านี้ช่วยให้เข้าใจบริบท แต่การประเมินผลกระทบของโครงการจริงต้องอ้างอิงตำแหน่ง สภาพไซต์ และวิธีทำงานจริง

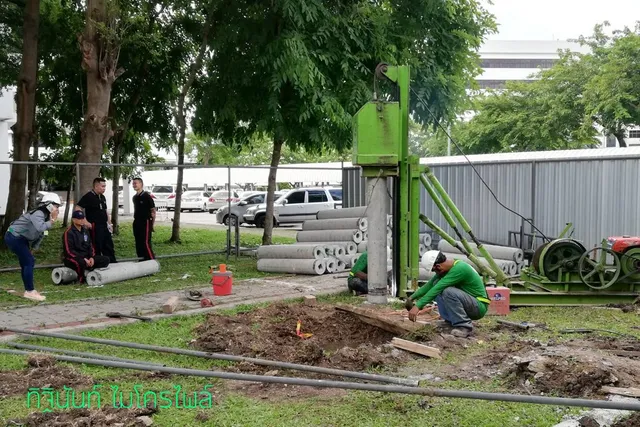

ตัวอย่าง: กองบัญชาการกองทัพไทย
โครงการกองบัญชาการกองทัพไทย เป็นตัวอย่างงานไมโครไพล์สำหรับส่วนต่อเติมที่มีการบันทึกผลการตอกเป็นรายงานและมีการทดสอบเสาเข็มด้วย Dynamic Load Test หลังติดตั้ง
โครงการนี้แสดงให้เห็นการใช้เสาเข็มท่อนสั้น การเชื่อมต่อระหว่างตอก และการปรับแผนงานเมื่อสภาพไซต์เปลี่ยนไป

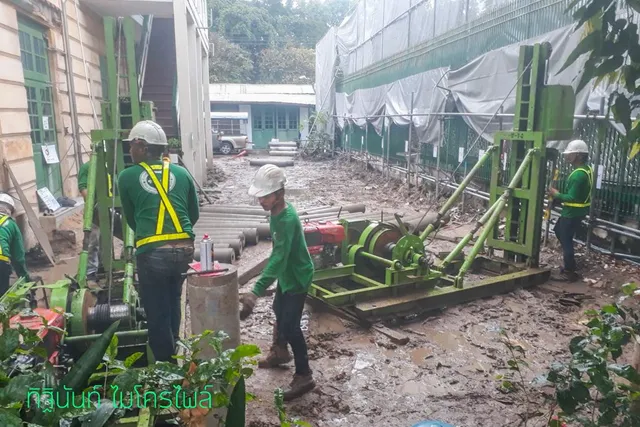

ตัวอย่าง: องค์การยูนิเซฟ ประเทศไทย
โครงการองค์การยูนิเซฟ ประเทศไทย เป็นอีกตัวอย่างของงานฐานรากในพื้นที่ดินอ่อนและทางเข้าจำกัด โดยใช้เสาเข็มท่อนสั้นและมีการทดสอบ Dynamic Load Test ตามข้อกำหนดของโครงการ
ทั้งสองโครงการช่วยให้เห็นกระบวนการและข้อจำกัดของหน้างานจริง ส่วนการกำหนดเสาเข็มและวิธีทดสอบของไซต์อื่นต้องอ้างอิงแบบ สภาพดิน และข้อกำหนดของโครงการนั้น
การควบคุมแนวและตำแหน่งเสาเข็ม
นอกจากผลการตอกแล้ว ตำแหน่งและแนวเสาเข็มต้องสัมพันธ์กับฐานรากที่ออกแบบไว้ หากตำแหน่งคลาดหรือเกิดการเยื้องศูนย์มากเกินไป อาจกระทบการถ่ายแรงในฐานราก
อ่านเพิ่มเติมได้ที่ เสาเข็มเยื้องศูนย์คืออะไร และ ลูกดิ่งกับการควบคุมแนวเสาเข็ม
เอกสารและข้อมูลที่ควรเตรียม
หากโครงการต้องการประเมินวิธีติดตั้งหรือวิธีตรวจสอบ ควรเตรียมข้อมูลเท่าที่มี เช่น
- แบบโครงสร้างและแบบฐานราก
- รายงานสำรวจดิน
- ข้อกำหนดงานเสาเข็มของโครงการ
- ตำแหน่งอาคารเดิมและพื้นที่ข้างเคียง
- รูปทางเข้าและจุดทำงาน
- ข้อมูลเสาเข็มเดิม ถ้ามี
- ข้อกำหนดเรื่อง Load Test หรือรายงานผลการตอก
ข้อมูลที่ครบช่วยลดการตัดสินใจจากสมมติฐานและทำให้วางแผนวิธีทำงานได้ชัดขึ้น
คำถามที่พบบ่อย
ทุกโครงการต้องทำ Load Test หรือไม่
ไม่ใช่ทุกโครงการ ขึ้นอยู่กับแบบ ข้อกำหนด และวัตถุประสงค์ของการตรวจสอบ ควรอ้างอิงเอกสารโครงการและผู้รับผิดชอบด้านวิศวกรรม
Last 10 Blow ใช้แทน Load Test ได้หรือไม่
เป็นข้อมูลคนละลักษณะและมีวัตถุประสงค์ต่างกัน ไม่ควรถือว่าแทนกันได้โดยอัตโนมัติ ต้องดูข้อกำหนดของโครงการว่าใช้ข้อมูลใดในการควบคุมและยืนยันงาน
พื้นที่แคบทำ Dynamic Load Test ได้ทุกกรณีหรือไม่
ต้องตรวจพื้นที่ เครื่องมือ วิธีเข้าถึงเสาเข็ม และข้อกำหนดการทดสอบก่อน จึงไม่ควรสรุปจากขนาดพื้นที่เพียงอย่างเดียว
สรุป
งานวิศวกรรมเฉพาะทางในที่นี้ไม่ได้หมายถึงบริการลอย ๆ แต่คือการจัดการ ข้อมูลโครงสร้าง สภาพดิน วิธีติดตั้ง การควบคุมงาน และการทดสอบ ให้สัมพันธ์กับข้อจำกัดของโครงการ
