ตอกไมโครไพล์ฐานรากส่วนต่อเติม กองบัญชาการกองทัพไทย แจ้งวัฒนะ

โครงการนี้เป็นงาน ตอกไมโครไพล์สำหรับฐานรากส่วนต่อเติมภายในกองบัญชาการกองทัพไทย ถนนแจ้งวัฒนะ จุดทำงานอยู่ในพื้นที่ที่มีอาคารเดิม ต้นไม้ ทางเดิน และแนวรั้วชั่วคราวอยู่รอบเขตก่อสร้าง จึงต้องจัดปั้นจั่น กองท่อนเสาเข็ม และพื้นที่ของช่างให้สัมพันธ์กับตำแหน่งฐานรากตั้งแต่เริ่มงาน

ภาพหน้างานยังแสดงขั้นตอนที่ตรวจสอบได้ชัดเจนทั้งการตอก การเชื่อมรอยต่อ การทำเครื่องหมายบันทึกบนเสาเข็ม และการเตรียมอุปกรณ์สำหรับงานตรวจสอบหลังติดตั้ง

โจทย์หน้างาน: ทำฐานรากในพื้นที่ใช้งานเดิม

พื้นที่ตอกไม่ได้เป็นลานก่อสร้างโล่งทั้งหมด ปั้นจั่นต้องทำงานใกล้อาคารและแนวรั้ว ขณะที่ท่อนเสาเข็มจำนวนมากต้องจัดพักไว้ใกล้จุดใช้งาน ภาพมุมกว้างจึงช่วยให้เห็นว่าการวางผังพื้นที่ทำงานเป็นส่วนสำคัญพอ ๆ กับตำแหน่งเสาเข็มตามแบบ

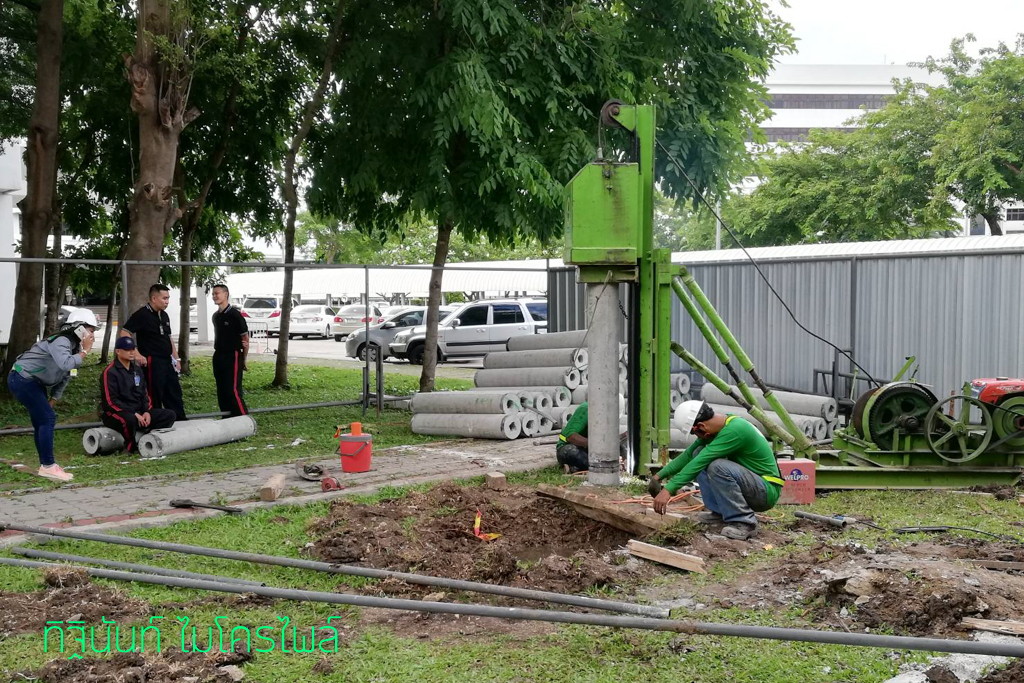

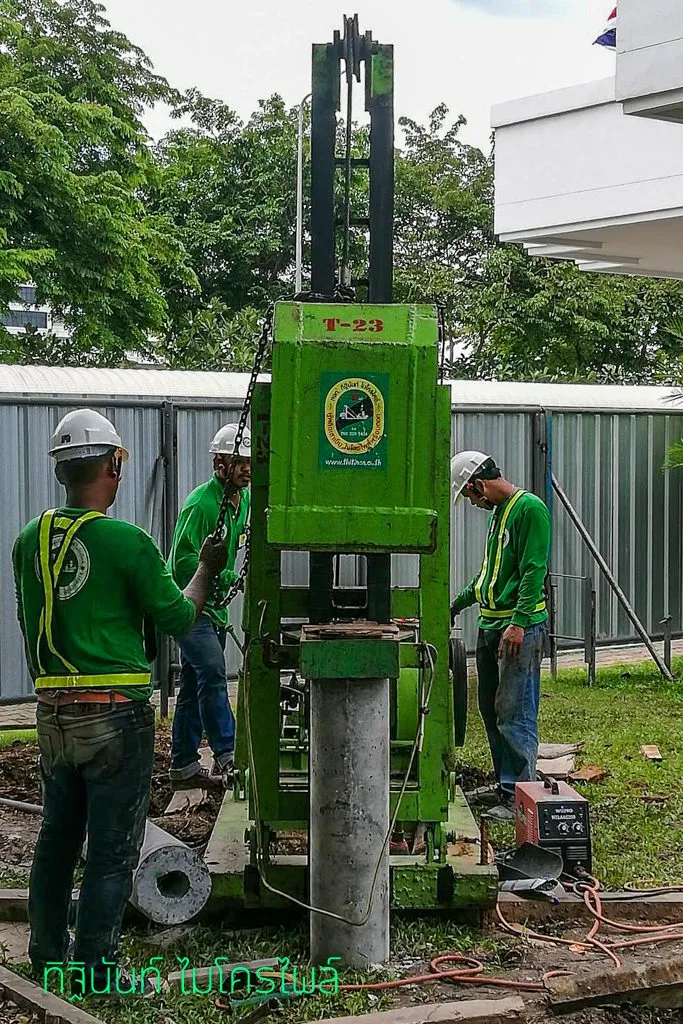

ทีมงานทำงานรอบปั้นจั่นในพื้นที่ที่มีรั้วชั่วคราวและอาคารอยู่ใกล้จุดตอก

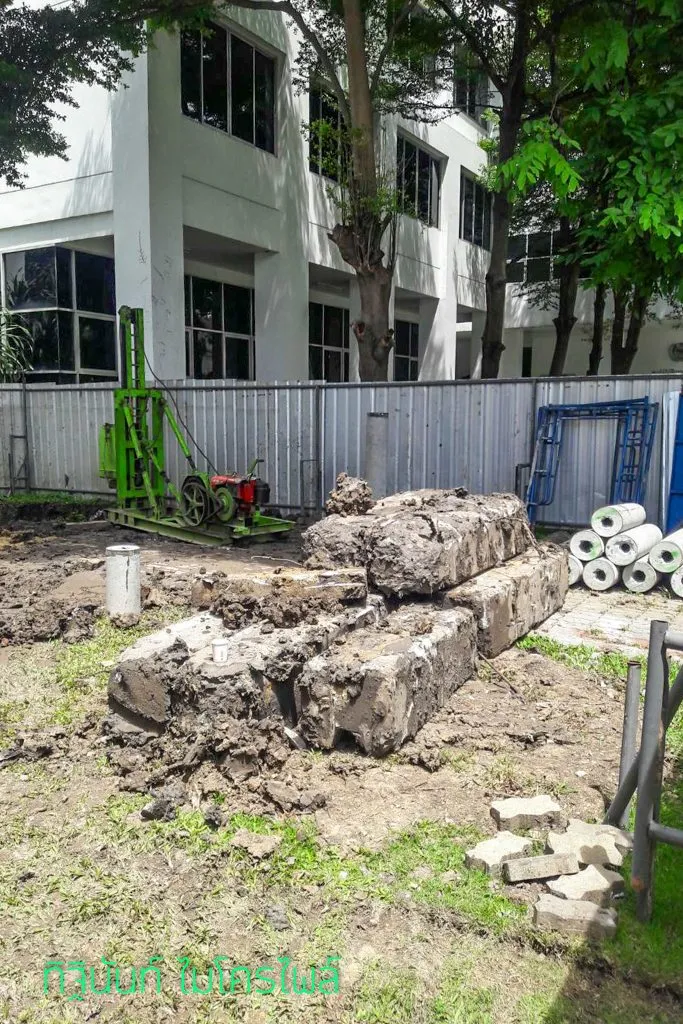

พื้นที่เปิดฐานรากต้องรองรับทั้งเครื่องจักร กองท่อนเสาเข็ม และการเคลื่อนย้ายวัสดุภายในเขตก่อสร้างเดียวกัน

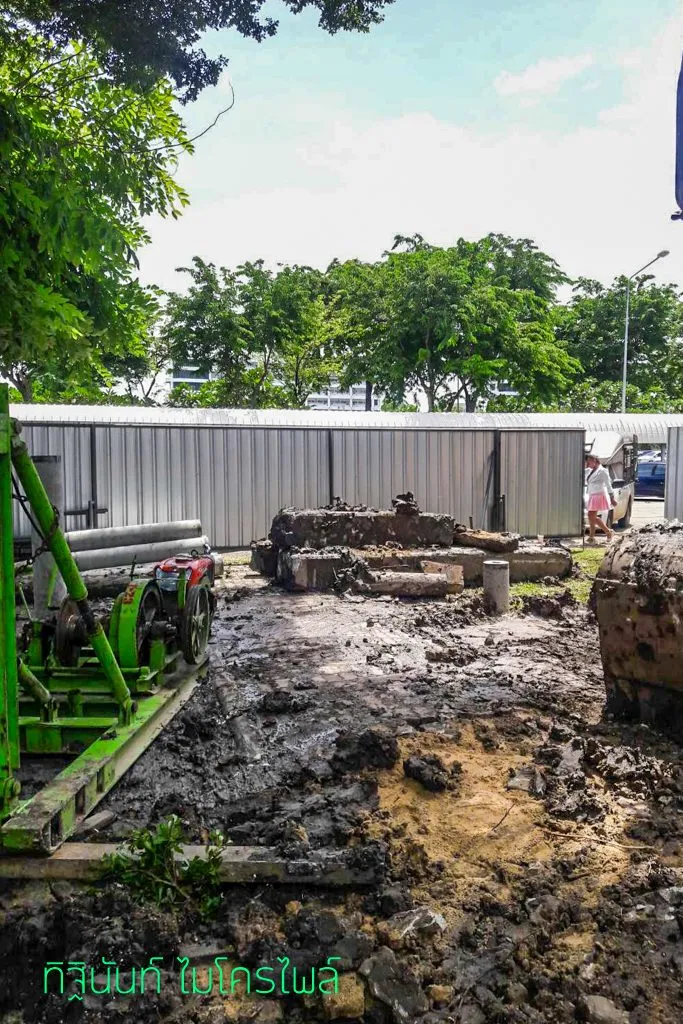

บางช่วงของภาพหน้างานเห็นพื้นดินเปียกและเป็นโคลน การจัดพื้นที่ตั้งเครื่องและทางเดินของช่างจึงต้องพิจารณาสภาพพื้นจริงในแต่ละช่วงงาน ไม่ใช่ดูเฉพาะระยะจากแบบเพียงอย่างเดียว

ตอกและเชื่อมต่อไมโครไพล์ท่อนสั้น

โครงการนี้ใช้เสาเข็มไมโครไพล์ยาว ประมาณ 1.5 เมตรต่อท่อน เมื่อตอกท่อนหนึ่งลงไปแล้วจึงนำท่อนถัดไปมาต่อที่จุดตอกและเชื่อมรอยต่อก่อนเดินงานต่อ วิธีใช้ท่อนสั้นช่วยให้จัดเก็บและเคลื่อนย้ายท่อนภายในพื้นที่ก่อสร้างที่มีอาคารและสิ่งกีดขวางอยู่รอบจุดทำงานได้สะดวกขึ้น

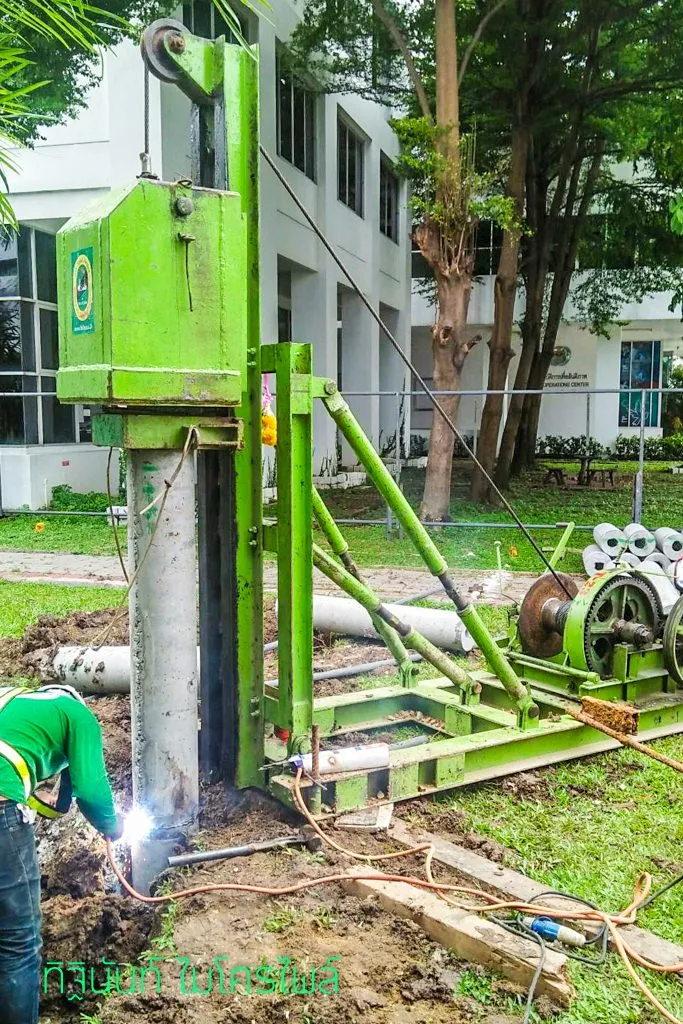

รอยต่อถูกเชื่อมที่ตำแหน่งตอกก่อนนำเสาเข็มท่อนถัดไปลงต่อเนื่อง

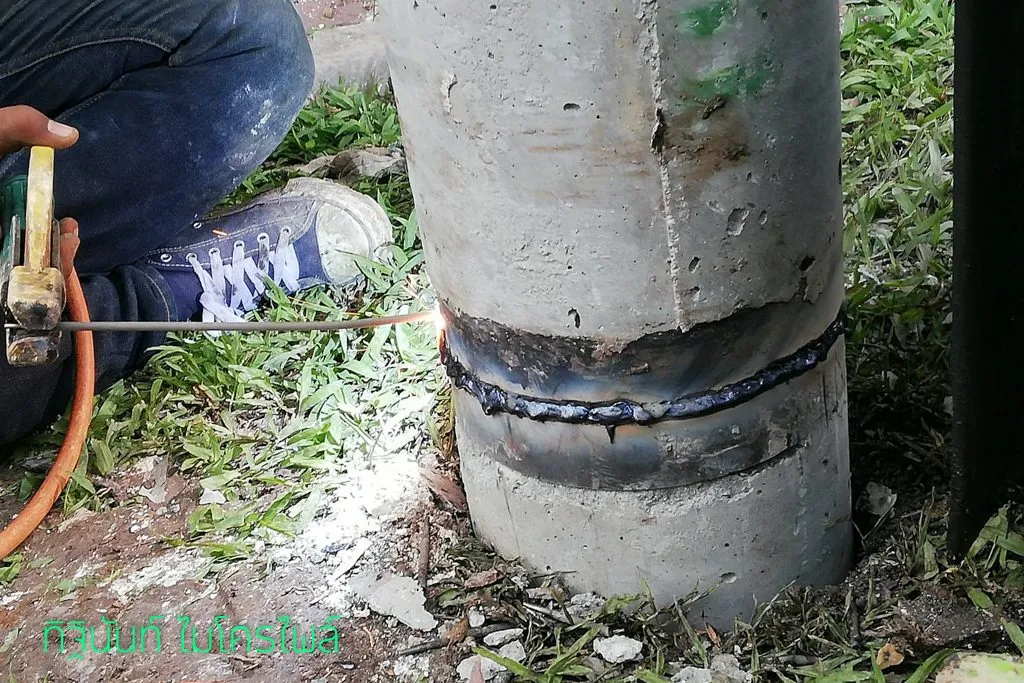

ภาพระยะใกล้ช่วยให้เห็นแนวเชื่อมรอบปลอกต่อของเสาเข็มก่อนเดินงานท่อนถัดไป

การกำหนดความยาวท่อนและรายละเอียดรอยต่อของงานอื่นต้องสัมพันธ์กับแบบฐานราก ชนิดเสาเข็ม พื้นที่ยกตั้งท่อน และรายละเอียดที่วิศวกรกำหนด ดูภาพรวมบริการได้ที่ ตอกเสาเข็มไมโครไพล์ และ งานฐานราก

บันทึกข้อมูลของเสาเข็มแต่ละต้น

ภาพโครงการแสดงการเขียนข้อความและตัวเลขไว้บนหน้าตัดและผิวท่อนเสาเข็ม เพื่อให้ข้อมูลของแต่ละต้นติดตามร่วมกับรายงานหน้างานได้ การบันทึกลักษณะนี้มีประโยชน์เมื่อมีหลายตำแหน่งตอกและต้องเชื่อมโยงข้อมูลระหว่างทีมติดตั้งกับผู้ควบคุมงาน

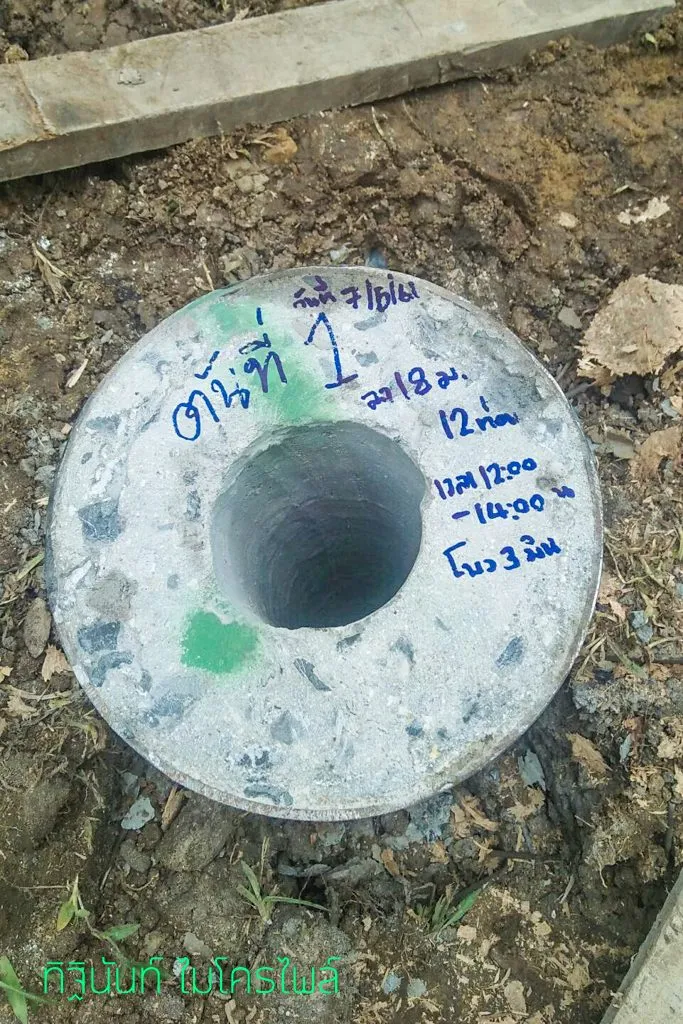

บนหน้าตัดมีการเขียนข้อมูลกำกับไว้เพื่อใช้ติดตามเสาเข็มต้นนั้นระหว่างการทำงาน

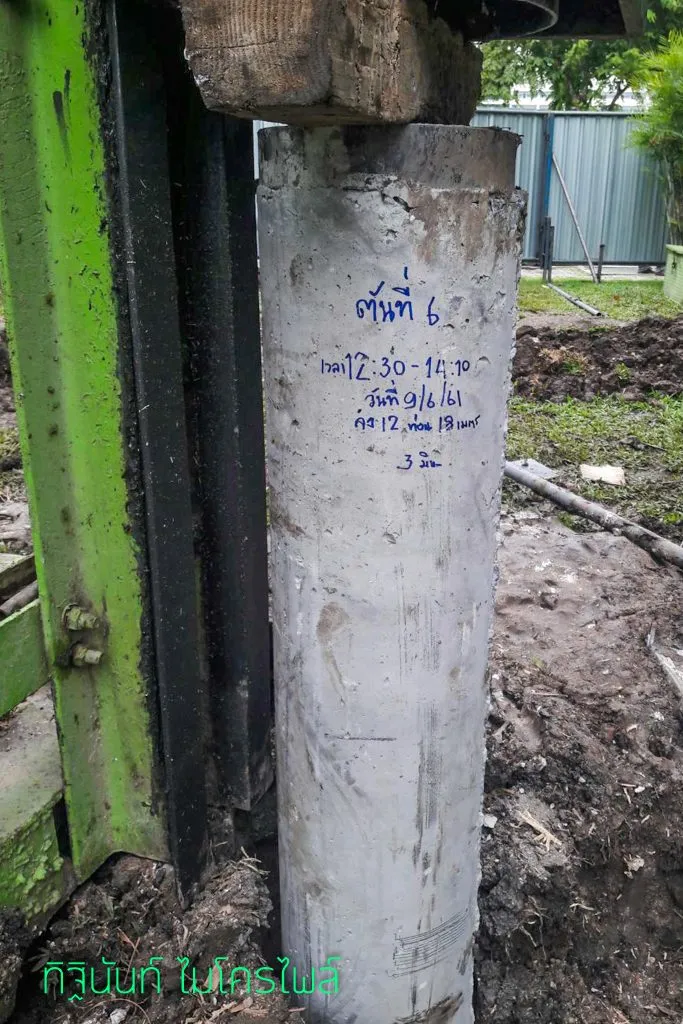

ข้อความบันทึกบนผิวท่อนช่วยแยกข้อมูลของเสาเข็มแต่ละตำแหน่งในหน้างาน

ความลึกของโครงการและ Dynamic Load Test

งานนี้มีความลึกการตอกโดยเฉลี่ยประมาณ 21 เมตร และหลังติดตั้งมีการทดสอบด้วยวิธี Dynamic Load Test เพื่อใช้ข้อมูลจากการทดสอบประกอบการประเมินเสาเข็มตามเกณฑ์ของโครงการ

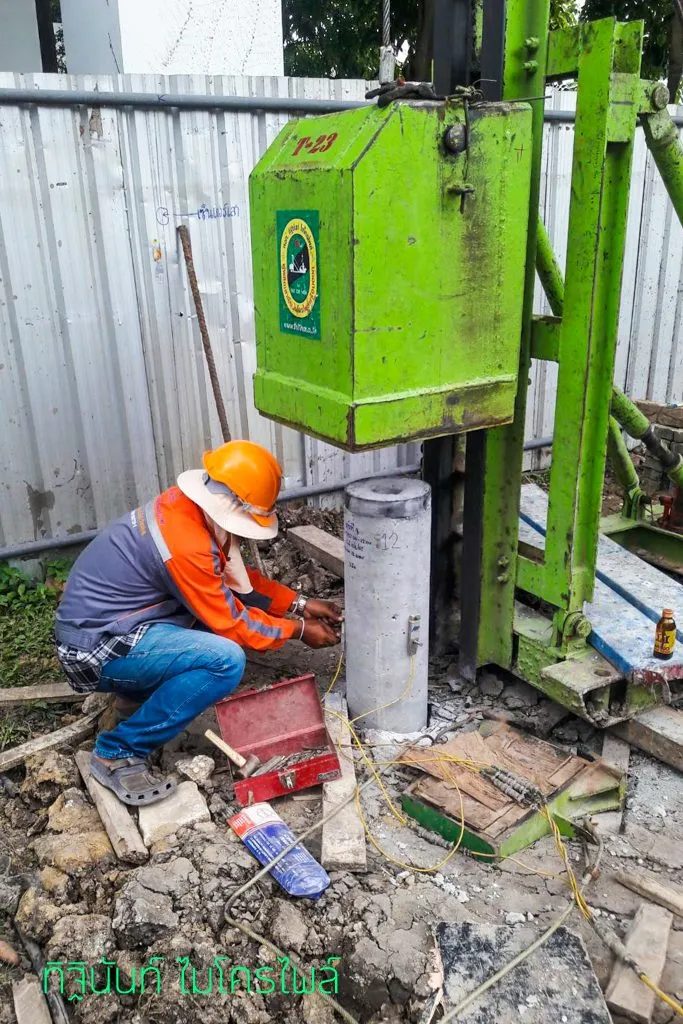

ภาพช่วงหนึ่งแสดงช่างกำลังต่อสายอุปกรณ์ที่ท่อนเสาเข็มข้างปั้นจั่น

สำหรับอาคารหรือพื้นที่อื่น ความลึกและวิธีทดสอบควรกำหนดจากแบบฐานราก สภาพดิน ชนิดเสาเข็ม น้ำหนักโครงสร้าง และเกณฑ์ตรวจรับของโครงการ ไม่ควรใช้ความลึกของงานแจ้งวัฒนะเป็นค่าตายตัวสำหรับไซต์อื่น

ถ้าจะวางแผนงานลักษณะใกล้เคียงกัน ควรเตรียมอะไร

ก่อนเริ่มงานควรมีตำแหน่งฐานรากและเสาเข็มที่ชัดเจน ภาพทางเข้าเครื่องจักร พื้นที่พักท่อนเสาเข็ม สภาพพื้นบริเวณจุดตอก จุดต่อไฟสำหรับงานเชื่อม และแผนการบันทึกผลของเสาเข็มแต่ละต้น หากโครงการกำหนดให้มีการทดสอบหลังติดตั้ง ก็ควรวางลำดับงานและพื้นที่สำหรับอุปกรณ์ทดสอบไว้ตั้งแต่ต้น

สำหรับงานต่อเติมภายในพื้นที่ที่มีอาคารใช้งานอยู่ สามารถดูแนวทางเพิ่มเติมได้ที่ งานต่อเติมอาคาร และ งานวิศวกรรมเฉพาะทาง

สิ่งที่ Case Study นี้สะท้อน

งานกองบัญชาการกองทัพไทยแสดงให้เห็นว่า งานไมโครไพล์ไม่ได้จบที่การตอกเสาเข็ม แต่ต้องเชื่อมโยงการจัดพื้นที่ เครื่องจักรและวัสดุ คุณภาพรอยต่อ การบันทึกข้อมูลของแต่ละต้น และการตรวจสอบหลังติดตั้งเข้าด้วยกัน เพื่อให้ข้อมูลหน้างานสามารถใช้ประกอบการควบคุมและตรวจรับฐานรากได้อย่างเป็นระบบ
