ตอกไมโครไพล์ฐานรากทางเชื่อมอาคาร โรงเรียนนานาชาติคอนคอร์เดียน

Case Study นี้เป็นงานทำ ฐานรากสำหรับทางเชื่อมชั้น 2 ระหว่างอาคารเรียน ของโรงเรียนนานาชาติคอนคอร์เดียน (Concordian International School) ถนนบางนา-ตราด โดยใช้ไมโครไพล์ในตำแหน่งที่อยู่ภายในพื้นที่ใช้งานเดิมของโรงเรียนและมีอาคาร เสา ทางเดิน และงานระบบอยู่ใกล้จุดก่อสร้าง

โจทย์ของงานจึงไม่ได้มีเพียงการตอกเสาเข็มให้ถึงเกณฑ์ที่กำหนด แต่รวมถึงการนำปั้นจั่นเข้าไปตั้งในพื้นที่ระหว่างอาคารเดิม การเปิดพื้นที่เฉพาะจุด และการวางแนวฐานรากให้สัมพันธ์กับโครงสร้างทางเชื่อมตามแบบ โดยไม่สมมติว่าพื้นที่ว่างรอบอาคารจะสามารถใช้ตั้งเครื่องจักรได้ทั้งหมด

โจทย์ของหน้างาน: ฐานรากสำหรับทางเชื่อมชั้น 2

เสาเข็มชุดนี้รองรับฐานรากของคานทางเชื่อมระหว่างอาคารเรียน ไม่ใช่งานสร้างฐานรากอาคารใหม่ทั้งหลัง ดังนั้นตำแหน่งฐานรากจึงเป็นงานเฉพาะจุดที่ต้องสัมพันธ์กับแนวเสาและโครงสร้างของทางเชื่อม

ภาพหน้างานแสดงปั้นจั่นตั้งอยู่ในลานระหว่างอาคาร มีเสาเดิมอยู่ใกล้แนวทำงาน และมีโครงสร้างเหนือศีรษะบางส่วน การสำรวจพื้นที่ก่อนเริ่มงานจึงควรรวมทั้งความกว้างทางเข้า ระยะระหว่างเสา ระยะเหนือเครื่องจักร และตำแหน่งที่สามารถเปิดพื้นเพื่อทำฐานรากได้จริง

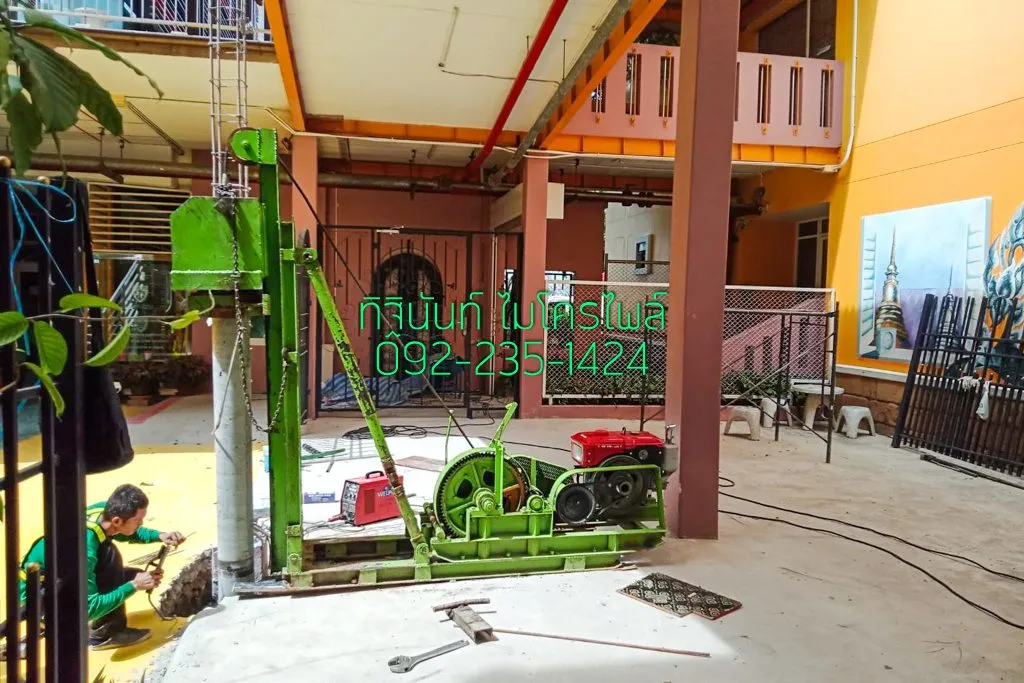

ปั้นจั่นถูกวางในช่องระหว่างเสาและผนังอาคารเดิม แสดงว่าพื้นที่ตั้งเครื่องเป็นข้อจำกัดสำคัญของหน้างาน

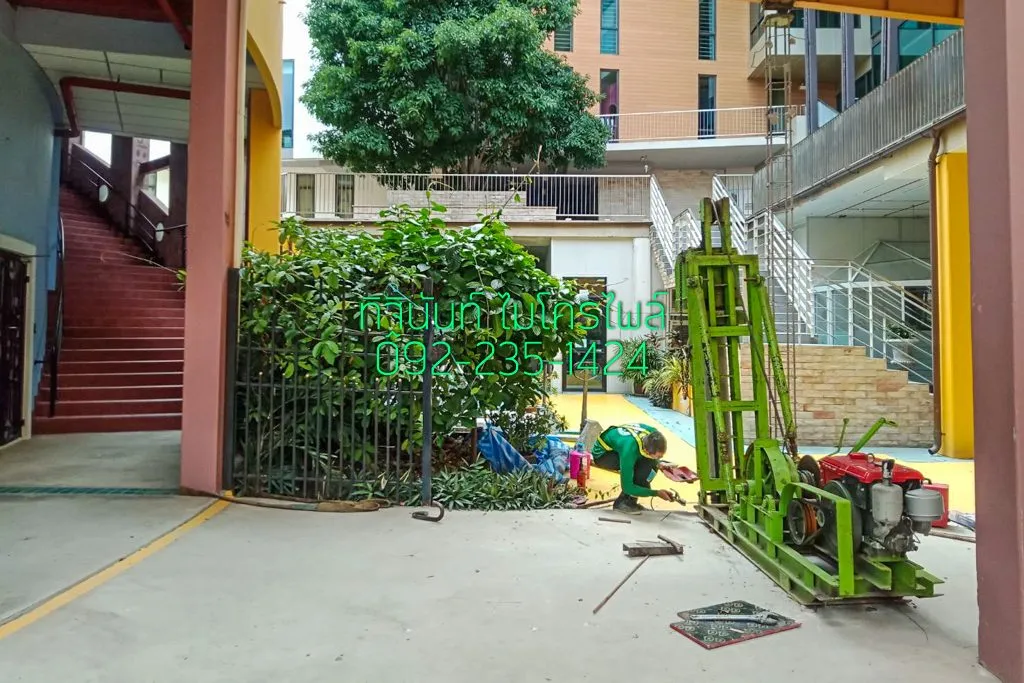

ลานภายในโรงเรียนเป็นทั้งทางสัญจรและพื้นที่ก่อสร้าง จึงต้องจัดเครื่องจักรและเขตทำงานให้สอดคล้องกับอาคารที่มีอยู่รอบด้าน

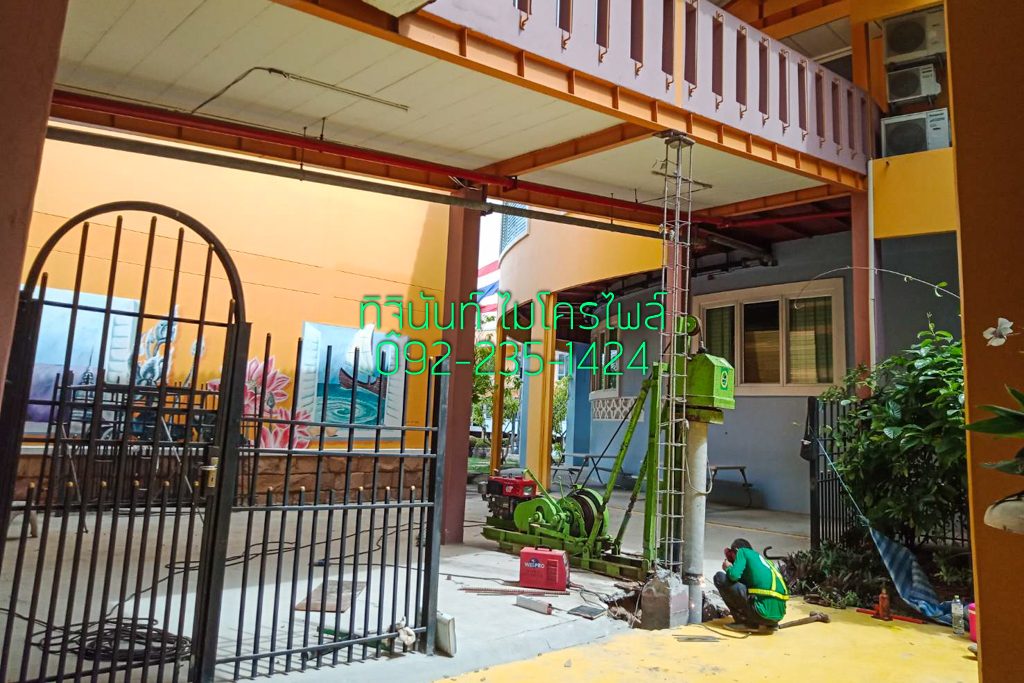

ปั้นจั่นต้องเข้าถึงจุดตอกใต้โครงสร้างเดิม

ทีมงานใช้ ปั้นจั่นขนาดเล็ก สำหรับตอกเสาเข็มไมโครไพล์ โดยเครื่องจักรถูกตั้งใต้โครงสร้างทางเดินและใกล้เสาอาคารเดิม ซึ่งเป็นบริเวณที่เครื่องขนาดใหญ่หรือเสาเข็มยาวทั้งต้นเข้าทำงานได้ยากกว่า

อย่างไรก็ตาม ขนาดเครื่องจักรไม่ได้เป็นตัวกำหนดขนาดหรือกำลังรับน้ำหนักของเสาเข็มโดยตรง รายละเอียดฐานรากยังต้องอ้างอิงแบบและการออกแบบของวิศวกร ดูหลักการเพิ่มเติมได้ที่ เสาเข็มไมโครไพล์ และ งานฐานราก

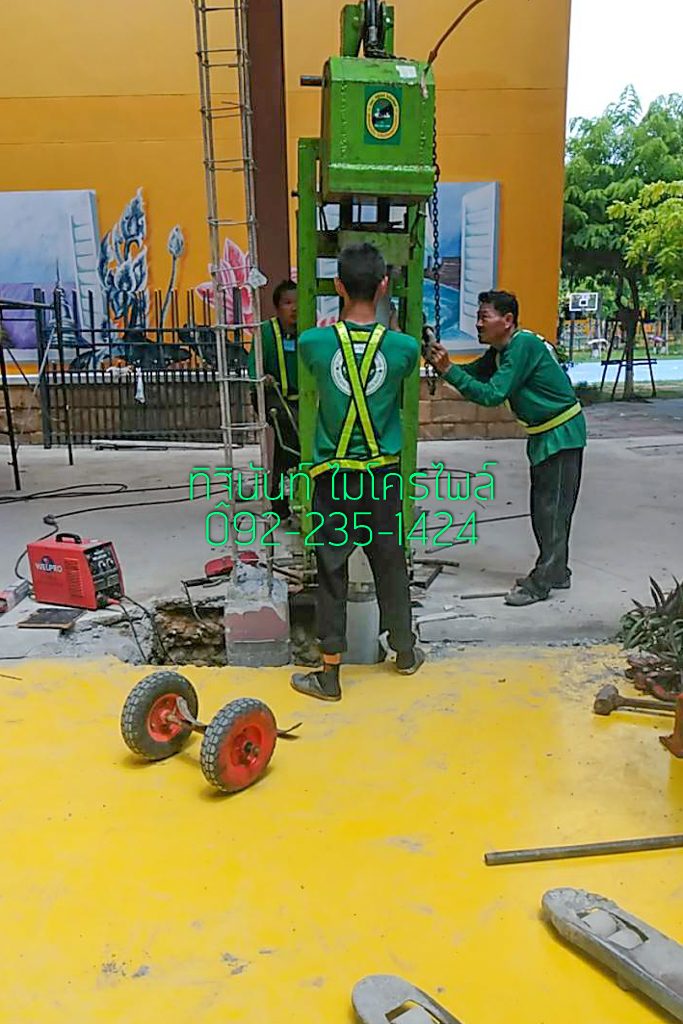

ทีมงานจัดตำแหน่งเครื่องตรงจุดฐานรากที่อยู่ใกล้เสาเดิมและพื้นที่เปิดพื้นเฉพาะตำแหน่ง

ฐานรากใหม่ต้องสัมพันธ์กับเสาและโครงสร้างเดิม

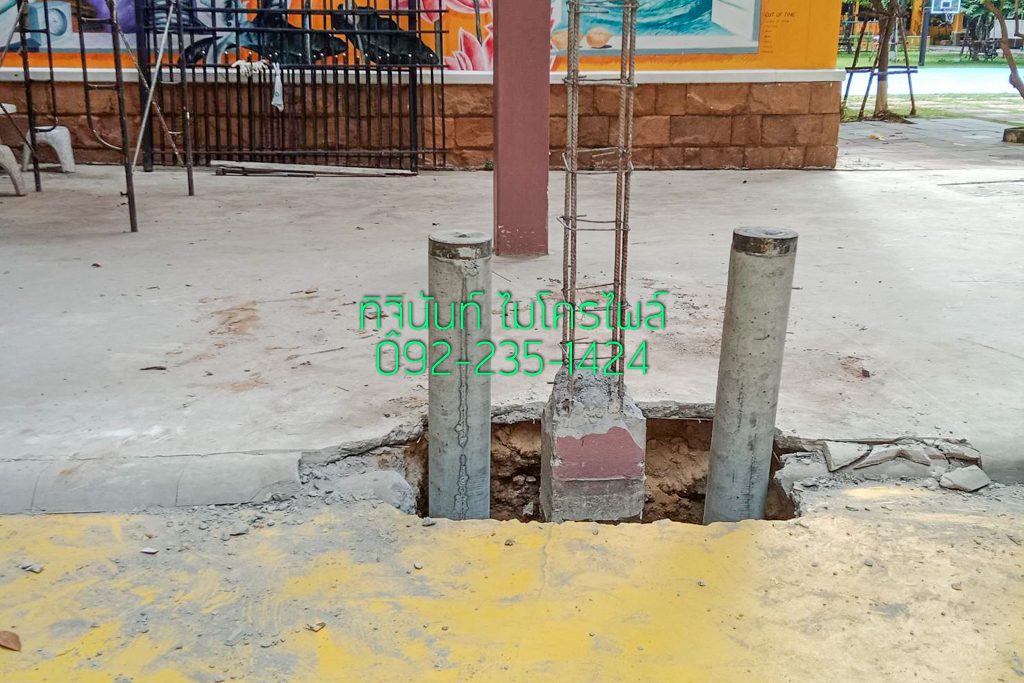

ภาพหลังงานตอกแสดงเสาเข็มไมโครไพล์สองต้นอยู่ข้างเสาคอนกรีตเดิมและแนวเหล็กเสริมที่เตรียมไว้สำหรับงานฐานราก จุดนี้ช่วยให้เห็นว่าการกำหนดตำแหน่งเสาเข็มไม่ได้ทำแยกจากโครงสร้างเดิม แต่ต้องวางตามรายละเอียดฐานรากของทางเชื่อมที่ออกแบบไว้

ตำแหน่งเสาเข็มอยู่ใกล้เสาเดิมและช่องเปิดพื้น แสดงความสัมพันธ์ระหว่างฐานรากใหม่กับองค์ประกอบของอาคารที่มีอยู่แล้ว

สำหรับงานต่อเติมหรือเชื่อมอาคาร ประเด็นที่ควรตรวจไม่ได้มีเฉพาะตำแหน่งเสาเข็ม แต่รวมถึงแนวศูนย์ฐานราก ระยะจากโครงสร้างเดิม และวิธีถ่ายน้ำหนักของส่วนต่อเติมด้วย หากตำแหน่งเสาเข็มคลาดจากแบบ อาจต้องตรวจรายละเอียดเรื่อง เสาเข็มเยื้องศูนย์ และให้วิศวกรพิจารณาผลต่อฐานรากก่อนเดินงานต่อ

ข้อมูลที่ควรเตรียมก่อนทำงานลักษณะเดียวกัน

ควรมีแบบทางเชื่อมและตำแหน่งฐานราก ภาพพื้นที่ระหว่างอาคาร ระยะทางเข้าเครื่องจักร ความสูงใต้คานหรือทางเดิน จุดเปิดพื้น และตำแหน่งเสาเดิมให้ครบก่อนกำหนดวิธีเข้าทำงาน หากโรงเรียนหรืออาคารยังเปิดใช้งานอยู่ ควรแยกเขตก่อสร้างออกจากทางสัญจรและกำหนดช่วงเวลาขนย้ายเครื่องจักรตามเงื่อนไขของสถานที่จริง

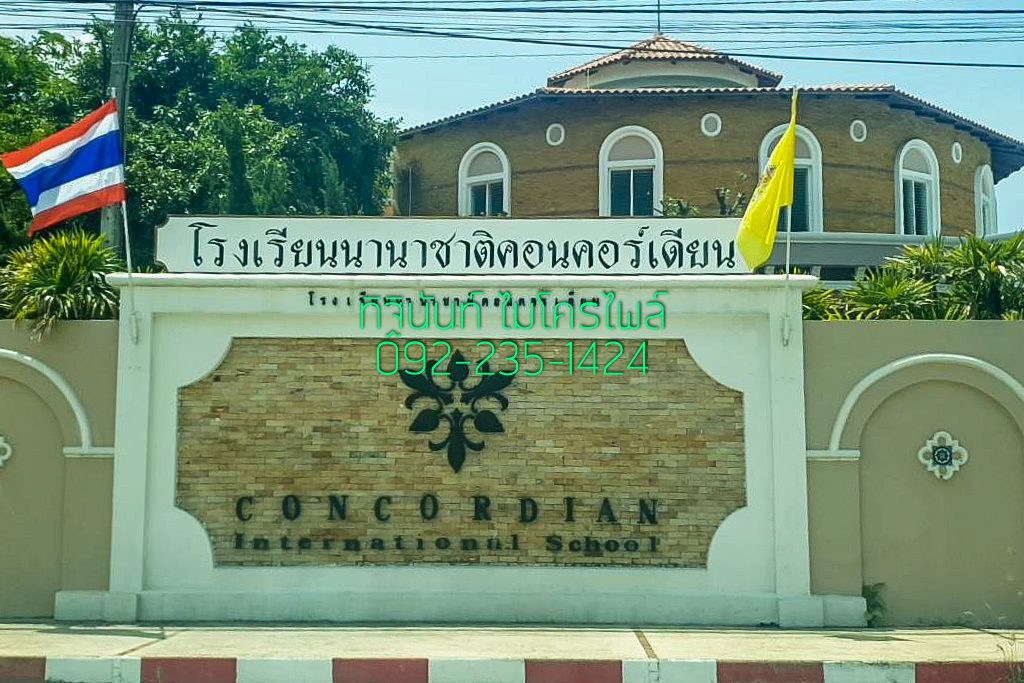

ภาพป้ายหน้าโรงเรียนให้บริบทของสถานที่ ส่วนการประเมินหน้างานควรดูบริเวณจุดตอกและเส้นทางนำเครื่องจักรเข้าเป็นหลัก เพราะสองส่วนนี้สะท้อนข้อจำกัดของพื้นที่ทำงานได้ชัดเจนกว่า

ป้ายโรงเรียนใช้เป็นบริบทของสถานที่ ส่วนการวางแผนฐานรากต้องอ้างอิงพื้นที่ก่อสร้างจริงภายในอาคาร

สิ่งที่โครงการนี้แสดงให้เห็น

กรณีคอนคอร์เดียนแสดงให้เห็นบทบาทของไมโครไพล์ในงาน ต่อเติมหรือเชื่อมโครงสร้างใหม่เข้ากับพื้นที่อาคารเดิม โดยเฉพาะเมื่อจุดฐานรากอยู่ระหว่างอาคารและใต้โครงสร้างที่มีอยู่แล้ว การเลือกวิธีทำงานจึงต้องพิจารณาทั้งแบบฐานรากและพื้นที่จริงพร้อมกัน

สำหรับงานฐานรากทางเชื่อมหรือส่วนต่อเติมระหว่างอาคาร ควรเริ่มจากแบบโครงสร้าง ตำแหน่งฐานราก และพื้นที่เข้าถึงเครื่องจักร แล้วจึงกำหนดขนาด ความลึก และกำลังรับน้ำหนักของเสาเข็มให้เหมาะกับน้ำหนักและสภาพหน้างานจริง ดูบริการที่เกี่ยวข้องได้ที่ งานต่อเติมอาคาร และ บริการตอกเสาเข็มไมโครไพล์
