ตอกไมโครไพล์แก้บันไดและทางเดินทรุด เอแบค บางนา

โครงการนี้เป็นงาน ทำฐานรากใหม่ให้บันไดและทางเดินขึ้นอาคารด้วยเสาเข็มไมโครไพล์ ภายในมหาวิทยาลัยอัสสัมชัญ วิทยาเขตสุวรรณภูมิ หรือเอแบค บางนา หลังบริเวณบันไดและทางเดินเดิมเกิดการทรุดตัว

กรณีนี้จึงไม่ได้มองเฉพาะผิวทางเดินที่เสียระดับ แต่ปรับปรุงบริเวณฐานรากของส่วนที่จะก่อสร้างใหม่ด้วย ภาพหน้างานช่วยให้เห็นทั้งสภาพพื้นที่เดิม การรื้อบริเวณหน้าบันได การจัดท่อนเสาเข็ม และตำแหน่งเครื่องจักรที่ต้องทำงานใกล้อาคารและทางสัญจรภายในมหาวิทยาลัย

โจทย์ของหน้างาน: บันไดและทางเดินเดิมเกิดการทรุด

บริเวณบันไดและทางเดินขึ้นอาคารเกิดการทรุดตัว จึงมีการรื้อปรับปรุงพื้นที่และทำฐานรากใหม่ในตำแหน่งเดิมที่อยู่ติดกับตัวอาคาร งานลักษณะนี้ต้องพิจารณาทั้งสภาพความเสียหายเดิมและระบบฐานรากที่จะรองรับโครงสร้างใหม่ เพราะสาเหตุและรายละเอียดการแก้ไขของแต่ละอาคารอาจแตกต่างกัน

สำหรับโครงการนี้ การวางแผนจึงต้องพิจารณาพร้อมกันทั้งตำแหน่งบันไดเดิม แนวทางเดิน พื้นที่ตั้งเครื่องจักร จุดพักท่อนเสาเข็ม และเขตก่อสร้างที่อยู่ติดกับเส้นทางสัญจร ดูแนวทางทั่วไปเพิ่มเติมได้ที่ งานแก้ไขบ้านทรุดและพื้นทรุด และ งานฐานราก

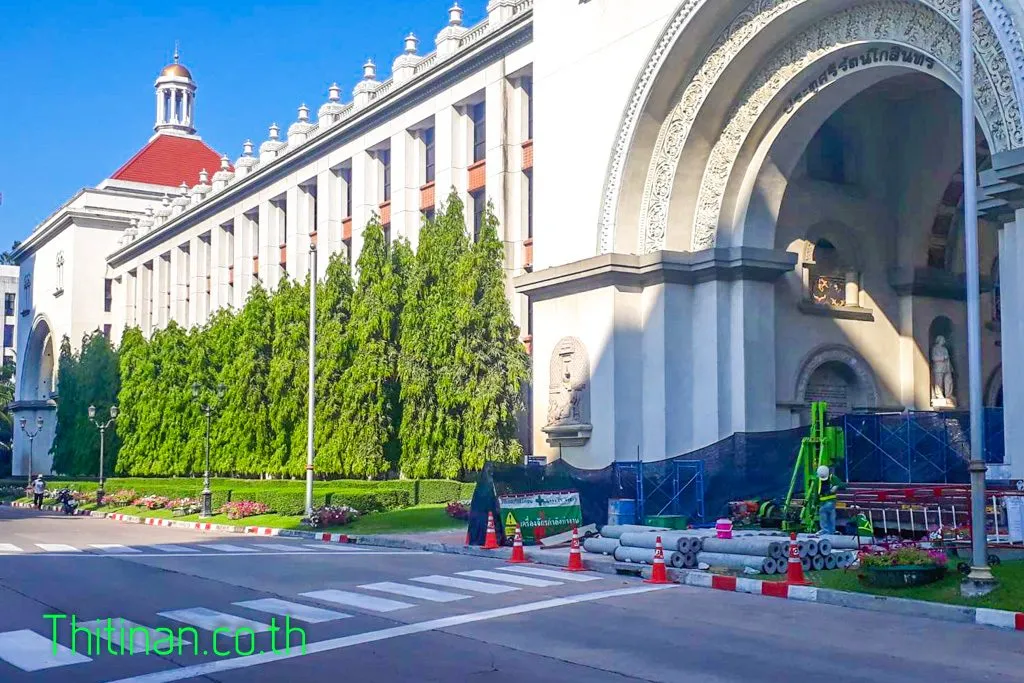

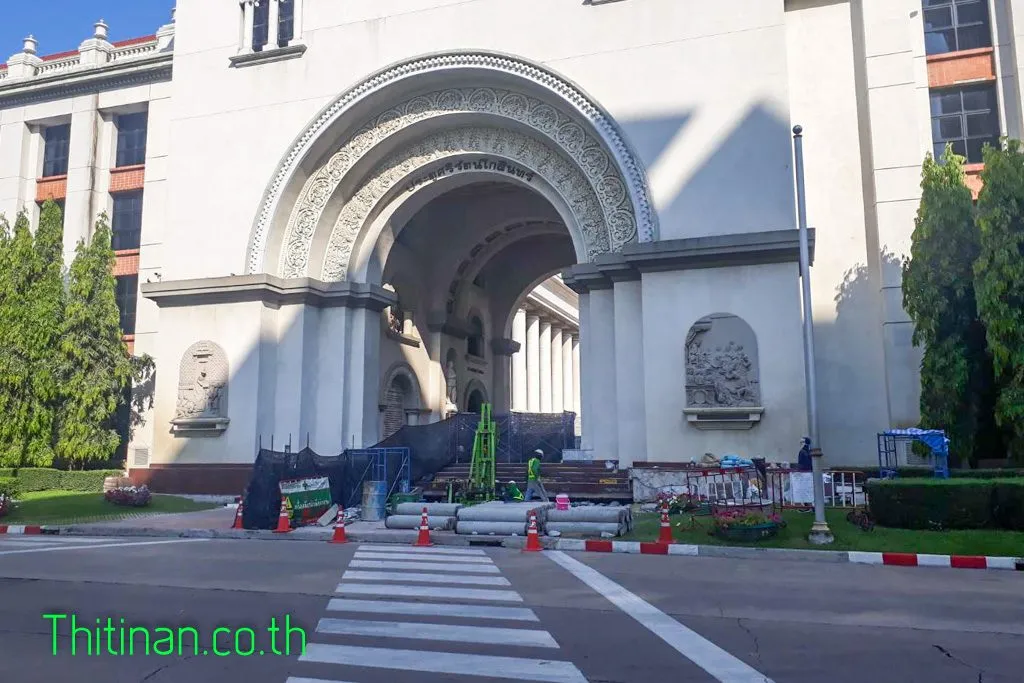

ภาพรวมบริเวณทางเข้าอาคาร แสดงตำแหน่งบันไดเดิม พื้นที่รื้อ และเขตก่อสร้างที่กั้นออกจากทางสัญจร

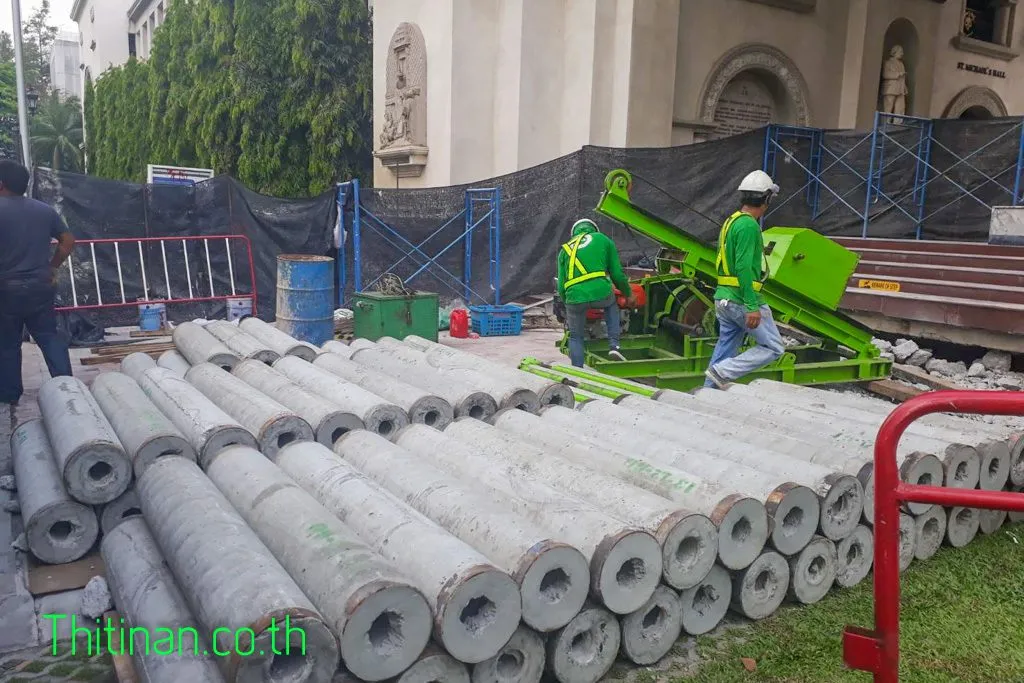

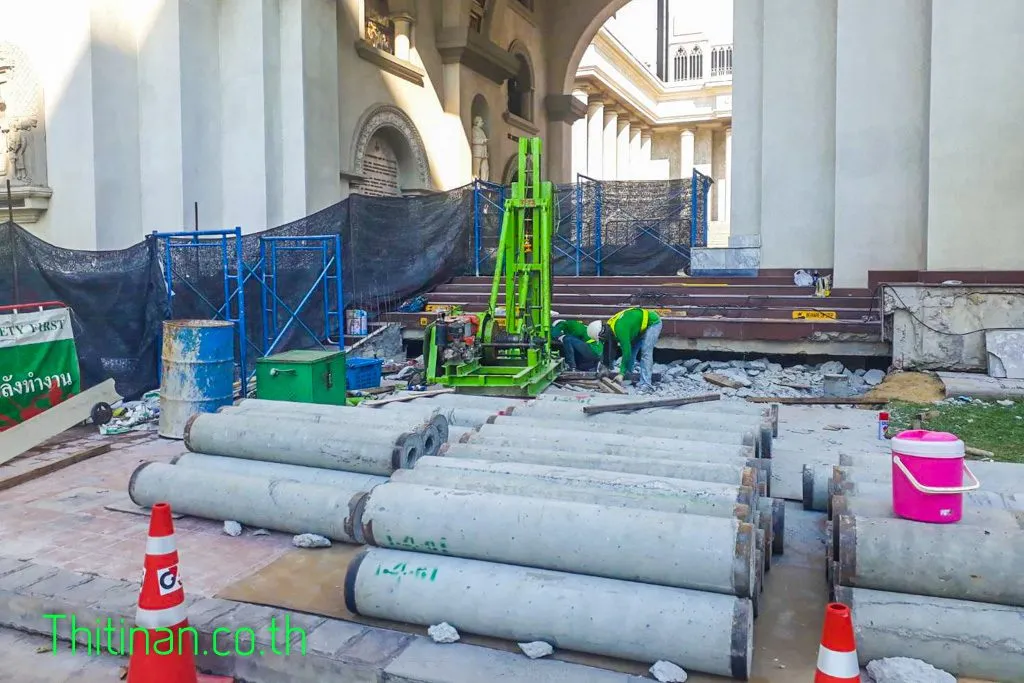

ท่อนเสาเข็มถูกจัดวางในพื้นที่เดียวกับปั้นจั่น โดยด้านหลังเป็นบันไดและส่วนพื้นที่เดิมที่ถูกรื้อออกเพื่อทำงานฐานราก

จัดเครื่องจักรและท่อนเสาเข็มในพื้นที่ใช้งานเดิม

รถเฮี๊ยบถูกใช้ขนปั้นจั่นและเสาเข็มเข้าพื้นที่ ก่อนจัดปั้นจั่นใกล้ตำแหน่งฐานราก ภาพหน้างานแสดงให้เห็นว่าพื้นที่ทำงานอยู่ชิดกับตัวอาคาร บันได และทางเดิน จึงต้องแบ่งบริเวณสำหรับเครื่องจักร ท่อนเสาเข็ม และการทำงานของช่างออกจากพื้นที่สัญจรโดยรอบ

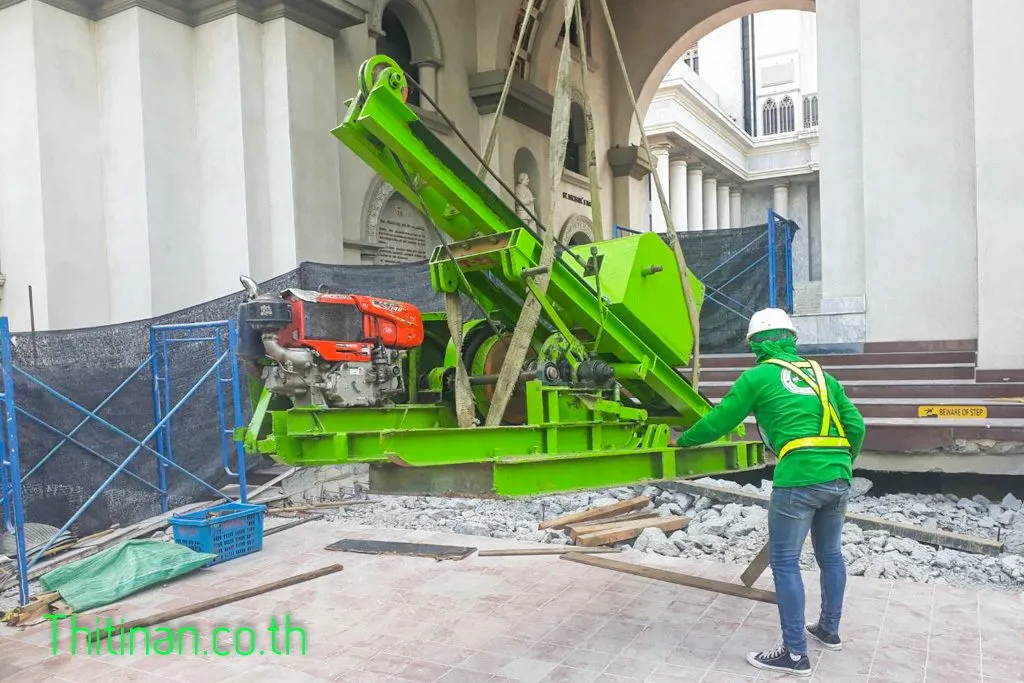

การยกและจัดตำแหน่งปั้นจั่นเกิดขึ้นภายในเขตก่อสร้างที่เตรียมไว้ด้านหน้าบันได

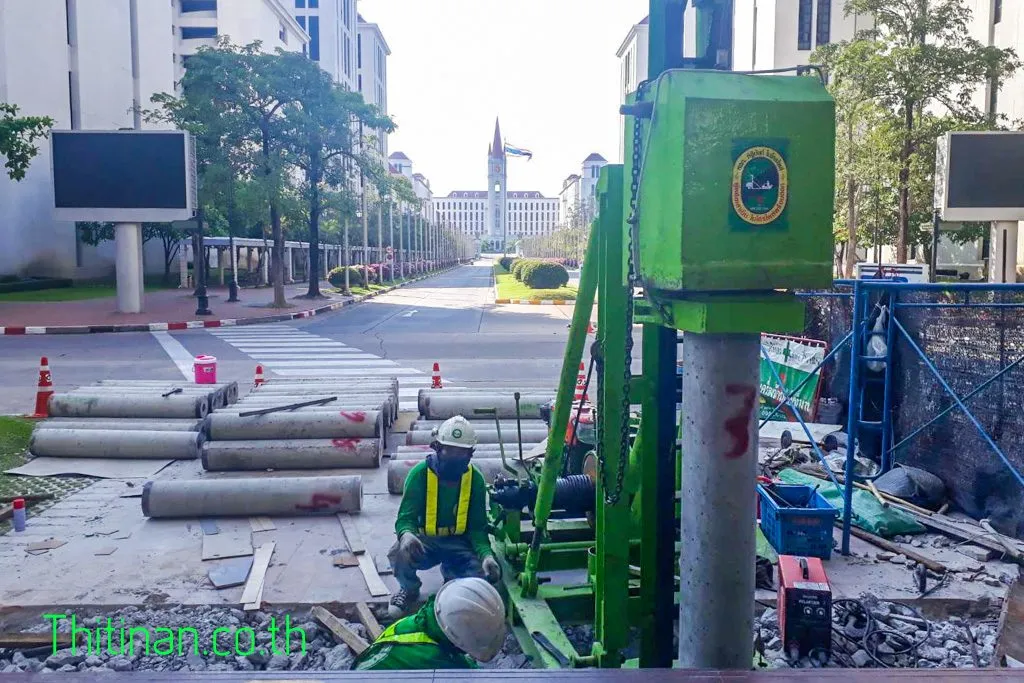

ท่อนเสาเข็มจำนวนหลายท่อนถูกพักไว้ใกล้เครื่องตอก เพื่อให้การหยิบใช้งานสัมพันธ์กับพื้นที่ทำงานที่มีอยู่

ตอกไมโครไพล์ใกล้บันไดและอาคารเดิม

เมื่อจัดเครื่องจักรและพื้นที่พักท่อนเสาเข็มแล้ว จุดตอกจะอยู่ในแนวฐานรากบริเวณบันไดและทางเดินที่รื้อเตรียมไว้ ภาพแสดงปั้นจั่นทำงานใกล้แนวบันไดเดิม จึงต้องควบคุมตำแหน่งจุดตอกและแนวเสาเข็มให้สัมพันธ์กับรายละเอียดฐานรากของส่วนที่จะก่อสร้างต่อ

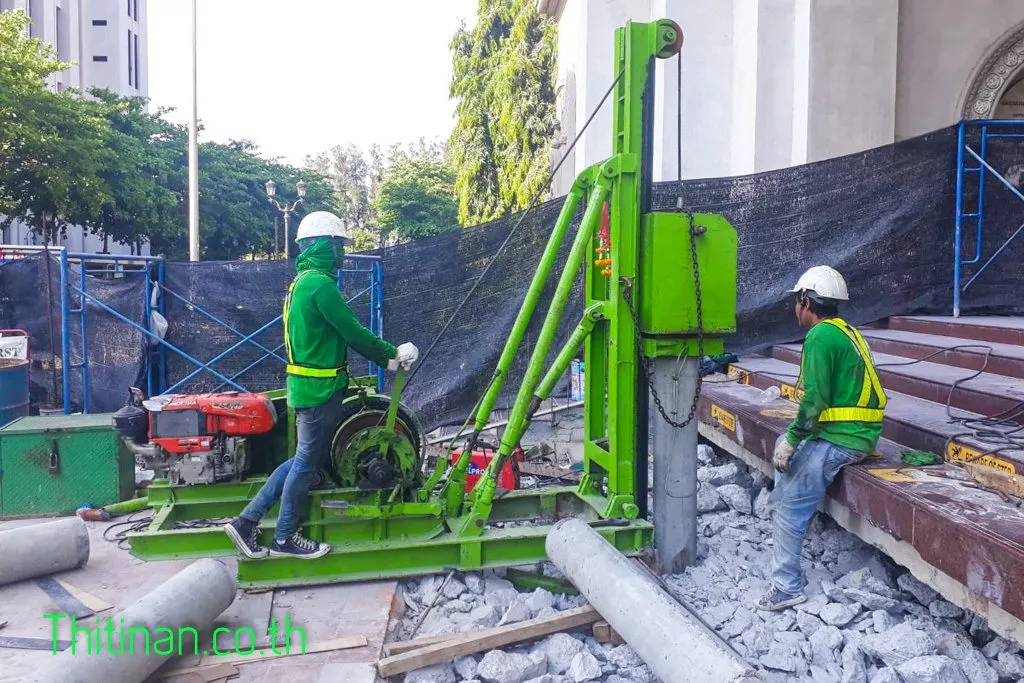

ตำแหน่งเครื่องตอกอยู่ในพื้นที่รื้อบริเวณฐานบันได โดยมีอาคารและทางสัญจรอยู่ใกล้จุดทำงาน

การตรวจแนวระหว่างตอกเป็นเรื่องที่ต้องพิจารณาควบคู่กับตำแหน่งฐานราก เพราะความคลาดเคลื่อนของแนวเสาเข็มอาจส่งผลต่อรายละเอียดฐานรากที่ก่อสร้างต่อภายหลัง อ่านหลักการที่เกี่ยวข้องได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

ทำฐานรากใหม่เฉพาะส่วนที่ต้องปรับปรุง

จุดสำคัญของ Case Study นี้คือ งานไม่ได้เป็นการทำฐานรากใหม่ให้ทั้งอาคาร แต่เป็นการปรับปรุงเฉพาะบริเวณบันไดและทางเดินที่มีปัญหา โครงสร้างใหม่จึงต้องมีรายละเอียดฐานรากของตัวเองและสัมพันธ์กับอาคารเดิมตามแบบของโครงการ ส่วนอาคารอื่นควรกำหนดจำนวนและตำแหน่งเสาเข็มจากแบบและสภาพหน้างานของตัวเอง

ภาพระยะกว้างช่วยให้เห็นสัดส่วนของเขตก่อสร้างเมื่อเทียบกับอาคารและพื้นที่ใช้งานภายในมหาวิทยาลัย

ถ้าพื้นหรือทางเดินทรุด ควรเตรียมข้อมูลอะไร

ก่อนเลือกวิธีแก้ ควรมีข้อมูลของพื้นที่จริงมากกว่าภาพรอยทรุดเพียงอย่างเดียว เช่น ตำแหน่งที่เกิดอาการ รูปแบบโครงสร้างเดิม แบบฐานรากถ้ามี การใช้งานของพื้นที่ และขอบเขตส่วนที่จะรื้อหรือก่อสร้างใหม่ เพราะพื้นต่างระดับหรือรอยแยกอาจเกิดได้จากหลายสาเหตุ การตัดสินใจใช้เสาเข็มจึงควรอ้างอิงการตรวจสภาพและรายละเอียดโครงสร้างของแต่ละโครงการ

สำหรับพื้นที่ที่ยังเปิดใช้งานอยู่ ควรเตรียมข้อมูลด้านการเข้าถึงหน้างานด้วย เช่น ทางนำเครื่องจักรเข้า จุดวางวัสดุ พื้นที่กั้นเขตก่อสร้าง และช่วงเวลาที่พื้นที่รอบข้างมีผู้ใช้งาน ข้อมูลเหล่านี้มีผลต่อแผนทำงานแม้ไม่ได้เปลี่ยนหลักการออกแบบฐานราก

สิ่งที่โครงการนี้แสดงให้เห็น

งานเอแบค บางนาเป็นตัวอย่างของการใช้ไมโครไพล์กับ งานปรับปรุงฐานรากเฉพาะจุดในพื้นที่ที่มีอาคารและการใช้งานเดิมอยู่แล้ว ภาพหน้างานทำให้เห็นว่าการวางแผนไม่ได้มีเฉพาะตำแหน่งเสาเข็ม แต่รวมถึงเขตรื้อ พื้นที่ตั้งปั้นจั่น จุดพักท่อนเสาเข็ม และระยะสัมพันธ์กับบันไดและอาคารเดิม

หากเป็นโครงการลักษณะใกล้เคียงกัน ควรเริ่มจากการตรวจสภาพเดิมและรายละเอียดโครงสร้างก่อนเลือกระบบฐานราก แล้วจึงพิจารณาวิธีเข้าทำงานที่เหมาะกับพื้นที่จริง ดูข้อมูลเพิ่มเติมได้ที่ เสาเข็มไมโครไพล์ และ บริการตอกเสาเข็มไมโครไพล์
