ตอกไมโครไพล์ต่อเติมบ้าน วรารมย์ พรีเมี่ยม วัชรพล-จตุโชติ

โจทย์ของหน้างานนี้ไม่ใช่เพียงการตอกเสาเข็ม แต่คือการทำฐานรากสำหรับพื้นที่ต่อเติมใหม่ในบริเวณบ้านที่ยังใช้งานอยู่ จึงต้องพิจารณาพร้อมกันทั้งตำแหน่งส่วนต่อเติม ช่องทางนำเครื่องจักรเข้าทำงาน พื้นที่สำหรับจัดวางท่อนเสาเข็ม และความสัมพันธ์ระหว่างโครงสร้างใหม่กับบ้านเดิม

Case Study นี้จึงมีประโยชน์มากกว่าการดูว่า “ตอกเสาเข็มลึกเท่าไร” เพราะภาพหน้างานแสดงให้เห็นข้อจำกัดที่พบได้บ่อยในบ้านจัดสรรจริง ตั้งแต่ช่องด้านข้างที่มีความกว้างจำกัด ไปจนถึงการจัดพื้นที่ทำงานให้แยกจากบริเวณที่เจ้าของบ้านยังต้องใช้งาน

โจทย์หน้างาน: ต่อเติมพื้นที่ด้านหน้าและข้างบ้าน

เจ้าของบ้านต้องการเพิ่มพื้นที่ใช้สอยจากสนามด้านหน้าและด้านข้าง พื้นที่โครงการเป็นดินถมในเขตดินอ่อน จึงเลือกทำฐานรากเสาเข็มสำหรับส่วนต่อเติม แทนการพึ่งพื้นดินถมเพียงอย่างเดียว โดยรายละเอียดฐานรากและกำลังรับน้ำหนักต้องพิจารณาจากแบบและสภาพหน้างานจริง ดูหลักการเพิ่มเติมได้ที่ งานฐานราก และ ดินเหนียวอ่อนกรุงเทพ

สำหรับงานต่อเติมบ้าน สิ่งที่ควรแยกให้ออกตั้งแต่ต้นคือ “พื้นที่ที่จะต่อเติม” กับ “ระบบฐานรากที่จะรองรับพื้นที่นั้น” การมีพื้นที่ว่างอยู่ข้างบ้านไม่ได้หมายความว่าสามารถเทพื้นหรือก่อผนังเพิ่มได้ทันที เพราะน้ำหนักของหลังคา ผนัง พื้น และโครงสร้างใหม่จะต้องถูกถ่ายลงฐานรากที่เหมาะสม หากส่วนต่อเติมมีการทรุดตัวไม่เท่ากับบ้านเดิม อาจเกิดรอยแยก รอยร้าว หรือระดับพื้นต่างกันในภายหลังได้

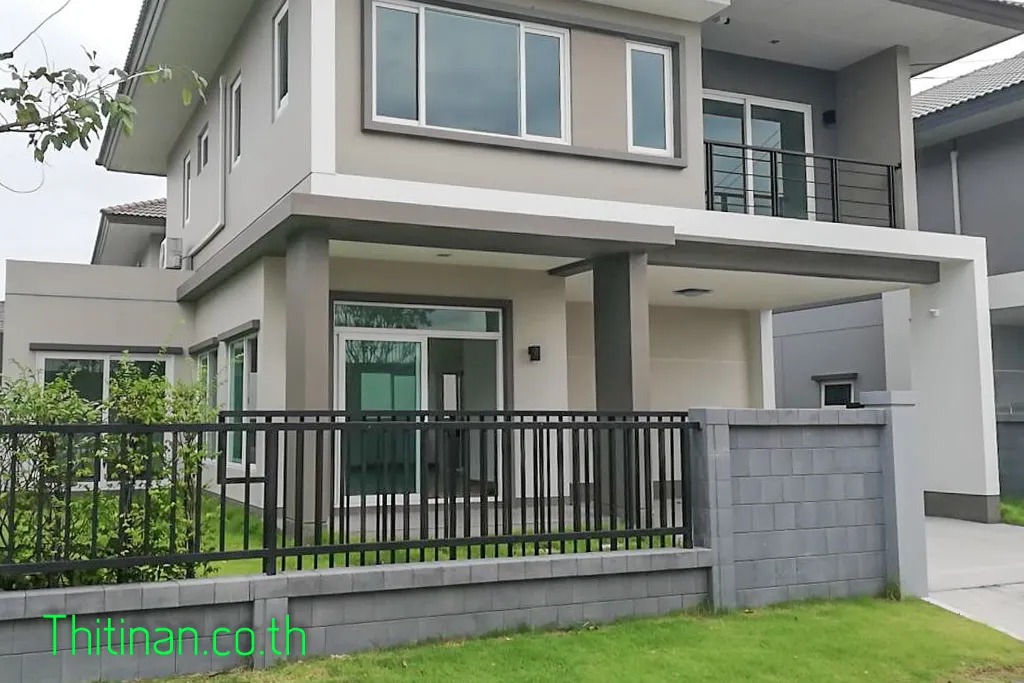

ภาพพื้นที่เดิมบริเวณหน้าบ้าน ช่วยให้เห็นขอบเขตสนามและอาคารที่ต้องพิจารณาร่วมกับงานต่อเติม

ก่อนเริ่มงานควรสำรวจอะไรบ้าง

จากลักษณะพื้นที่ในโครงการนี้ การเตรียมงานไม่ได้จบที่การกำหนดจุดตอกเสาเข็ม แต่ควรสำรวจอย่างน้อยเรื่องทางนำเครื่องจักรเข้าบ้าน ความกว้างของพื้นที่ข้างอาคาร จุดพักท่อนเสาเข็ม ตำแหน่งกำแพง รั้ว งานระบบที่อาจอยู่ใต้ดิน และพื้นที่ที่ต้องกันไว้ให้ผู้อยู่อาศัยใช้สัญจร

ข้อมูลเหล่านี้มีผลต่อวิธีทำงานโดยตรง เพราะแม้แบบฐานรากจะเหมาะสมทางวิศวกรรม แต่หากเครื่องจักรเข้าไม่ถึงจุดทำงาน หรือไม่มีพื้นที่ปลอดภัยสำหรับวางท่อนเสาเข็ม ก็ต้องปรับแผนการเข้าทำงานก่อนเริ่มก่อสร้างจริง

ทำไมไมโครไพล์ท่อนสั้นจึงเหมาะกับพื้นที่ลักษณะนี้

ข้อได้เปรียบของไมโครไพล์ในงานต่อเติมบ้านไม่ใช่เพียงเรื่องขนาดเสาเข็ม แต่คือการแบ่งเสาเข็มออกเป็นท่อนสั้น ทำให้การขนย้ายและการทำงานในพื้นที่ที่มีอาคารเดิมล้อมรอบทำได้ง่ายกว่าเสาเข็มยาวชิ้นเดียว อย่างไรก็ตาม การเลือกชนิด ขนาด และกำลังรับน้ำหนักของเสาเข็มยังต้องอ้างอิงแบบและการออกแบบของวิศวกร ไม่ควรเลือกจากขนาดพื้นที่เพียงอย่างเดียว

โครงการนี้ใช้ท่อนเสาเข็มยาวประมาณ 1.5 เมตร ซึ่งสอดคล้องกับภาพหน้างานที่เห็นท่อนเสาเข็มถูกจัดวางเป็นช่วงสั้น ๆ ใกล้ปั้นจั่น การทำงานจึงสามารถดำเนินไปทีละท่อนโดยไม่ต้องมีพื้นที่ยาวมากสำหรับวางเสาเข็มทั้งต้น

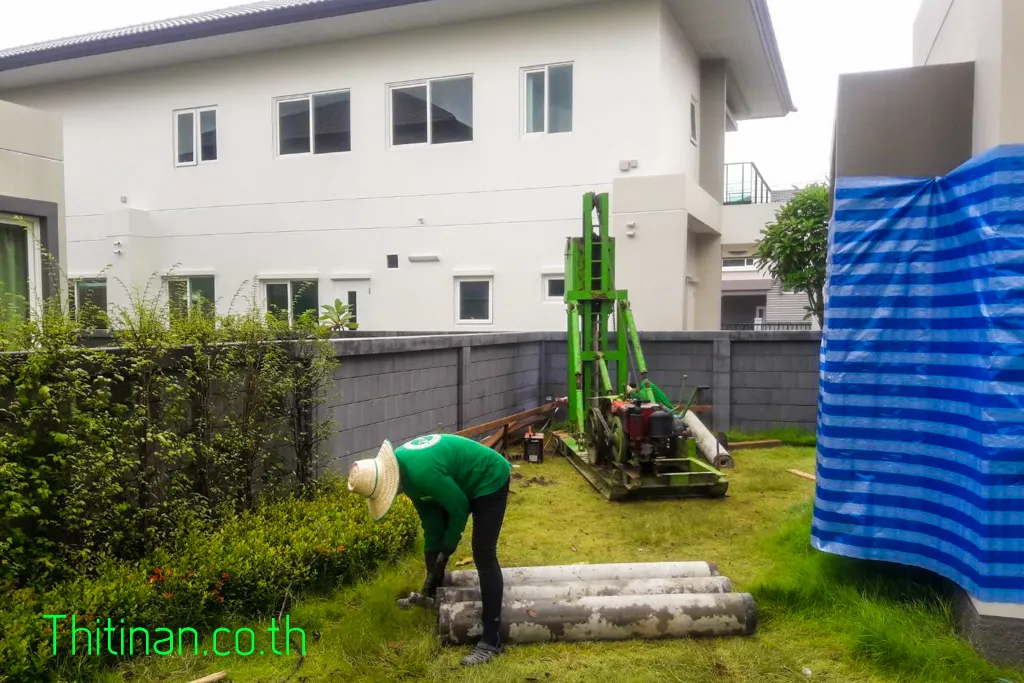

ท่อนเสาเข็มถูกจัดวางใกล้ปั้นจั่นในพื้นที่ข้างบ้าน เพื่อเตรียมนำเข้าจุดตอกทีละท่อน

พื้นที่ทำงานจำกัดระหว่างตัวบ้านกับรั้ว

ภาพหน้างานแสดงให้เห็นว่าปั้นจั่นและท่อนเสาเข็มต้องทำงานในช่องด้านข้างบ้าน ซึ่งมีตัวอาคารและกำแพงอยู่ใกล้กัน การจัดตำแหน่งเครื่องจักรและพื้นที่พักท่อนเสาเข็มจึงเป็นส่วนสำคัญของแผนเข้าทำงาน

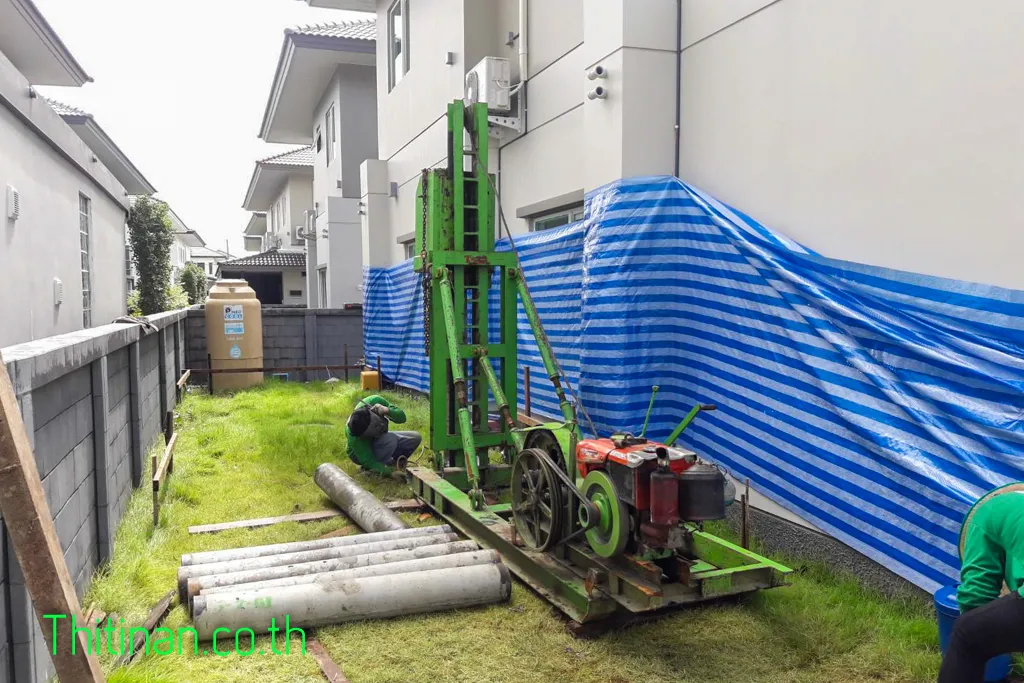

ภาพรวมพื้นที่ทำงานแสดงตำแหน่งปั้นจั่น ท่อนเสาเข็ม และผ้าใบที่คลุมบริเวณตัวบ้าน

พื้นที่แบบนี้ต้องคิดเป็น “พื้นที่ทำงาน” ไม่ใช่ดูเฉพาะตำแหน่งเสาเข็ม เพราะเครื่องจักรต้องมีพื้นที่ตั้งตัว ช่างต้องเข้าถึงจุดเชื่อม และยังต้องเหลือบริเวณสำหรับจัดท่อนเสาเข็มก่อนนำเข้าปั้นจั่น หากวางของหรือเครื่องจักรแน่นเกินไป การทำงานจะซับซ้อนขึ้นและควบคุมความปลอดภัยได้ยากกว่าเดิม

ตอกและเชื่อมต่อเสาเข็มทีละท่อน

โครงการนี้ใช้เสาเข็มไมโครไพล์ยาวท่อนละประมาณ 1.5 เมตร ตอกและเชื่อมต่อทีละท่อน เมื่อตอกท่อนแรกลงไปแล้ว ท่อนถัดไปจะถูกนำมาต่อและเชื่อมก่อนตอกต่อ วิธีทำงานแบบนี้ช่วยให้สามารถสร้างแนวเสาเข็มที่ต่อเนื่องลงไปในชั้นดินได้ แม้พื้นที่เหนือและรอบจุดตอกจะไม่เหมาะกับเสาเข็มยาวชิ้นเดียว

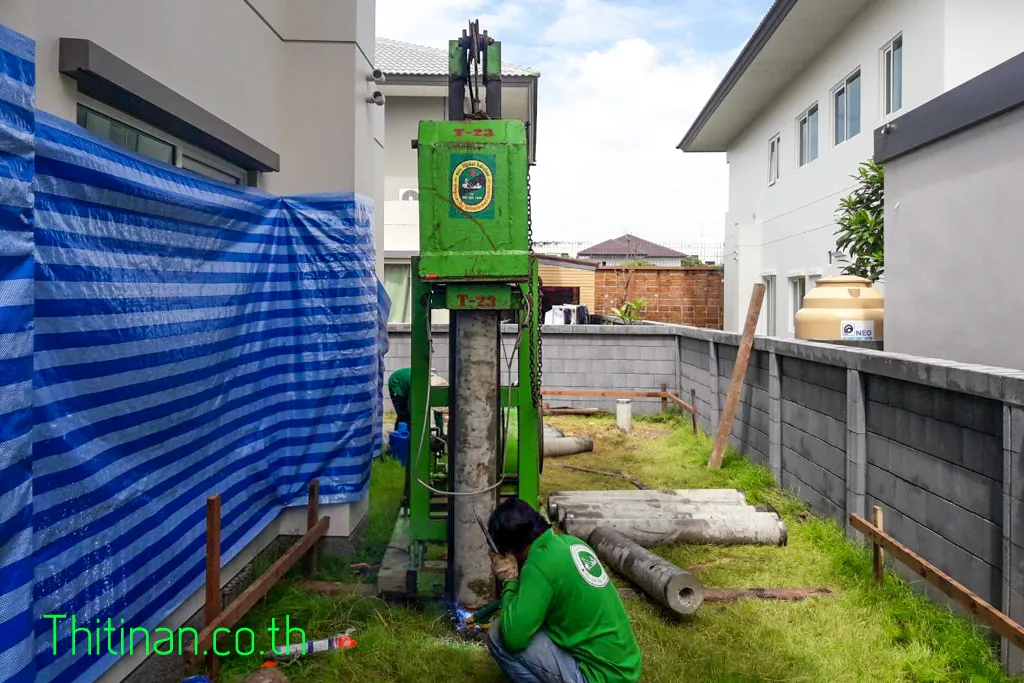

จุดเชื่อมอยู่ใกล้ตัวอาคารและรั้ว แสดงข้อจำกัดด้านพื้นที่รอบจุดตอก

จุดที่ต้องควบคุมระหว่างกระบวนการไม่ได้มีเฉพาะความเร็วในการตอก แต่รวมถึงแนวของเสาเข็ม ตำแหน่งจุดตอก และคุณภาพของรอยต่อระหว่างท่อนด้วย เพราะหากเสาเข็มเอียงหรือแนวต่อไม่สอดคล้องกันตั้งแต่ช่วงต้น ความคลาดเคลื่อนอาจสะสมเมื่อความลึกเพิ่มขึ้น การตรวจแนวดิ่งจึงเป็นอีกเรื่องที่ควรพิจารณาควบคู่กับค่าการตอก ดูหลักการที่เกี่ยวข้องได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

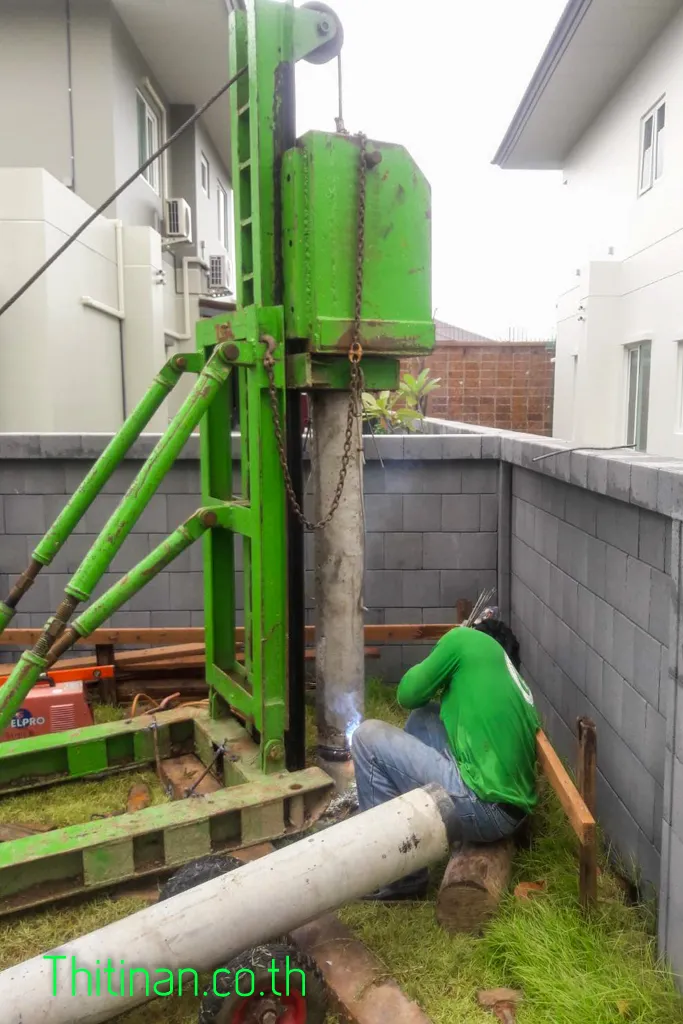

การต่อท่อนเสาเข็มเกิดขึ้นที่จุดตอก ก่อนเดินงานท่อนถัดไป

Last 10 Blow ใช้ทำอะไรในหน้างานนี้

โครงการนี้ตอกเสาเข็มลึกโดยทั่วไปประมาณ 21 เมตร หรือราว 14 ท่อน และมีการตรวจค่าการตอกด้วยวิธี Last 10 Blow การบันทึกการจมตัวของเสาเข็มในช่วงการตอกท้าย ๆ เป็นข้อมูลประกอบการควบคุมงาน เพื่อดูพฤติกรรมของเสาเข็มเมื่อเข้าใกล้ระดับที่ต้องการตามเกณฑ์ของงานนั้น

บ้านหลังอื่นอาจใช้ความลึกและจำนวนท่อนต่างจากกรณีนี้ เพราะต้องพิจารณาระดับชั้นดิน ขนาดเสาเข็ม น้ำหนักส่วนต่อเติม และเกณฑ์การออกแบบของแต่ละหน้างาน แม้อยู่ในกรุงเทพฯ หรือหมู่บ้านใกล้เคียงกันก็ตาม

สำหรับเจ้าของบ้าน สิ่งที่สำคัญกว่าการจำตัวเลขความลึกคือควรถามให้ชัดว่าโครงการจะใช้เกณฑ์อะไรในการควบคุมปลายงาน มีการบันทึกค่าการตอกอย่างไร และใครเป็นผู้กำหนดเกณฑ์ดังกล่าว หากเป็นงานที่ต้องการการยืนยันกำลังรับน้ำหนักเพิ่มเติม อาจพิจารณาวิธีทดสอบเสาเข็ม เช่น Static Load Test หรือ Dynamic Load Test ตามความเหมาะสมของโครงการและข้อกำหนดของวิศวกร

ฐานรากใหม่ต้องคิดร่วมกับโครงสร้างเดิม

งานต่อเติมบ้านมักมีคำถามสำคัญว่าโครงสร้างใหม่ควรเชื่อมกับบ้านเดิมอย่างไร คำตอบไม่ได้มีแบบเดียว เพราะขึ้นอยู่กับระบบฐานรากเดิม รูปแบบอาคารใหม่ น้ำหนัก และรายละเอียดรอยต่อที่ออกแบบไว้ สิ่งที่ควรหลีกเลี่ยงคือการมองเฉพาะเสาเข็มแล้วละเลยพฤติกรรมของพื้น คาน ผนัง และรอยต่อระหว่างสองส่วน

หากฐานรากใหม่และบ้านเดิมมีการทรุดตัวต่างกัน รอยต่อระหว่างโครงสร้างอาจเป็นตำแหน่งที่แสดงอาการก่อนส่วนอื่น ดังนั้นก่อนเริ่มงานควรมีแบบหรือรายละเอียดที่อธิบายให้ได้ว่าโหลดจากส่วนต่อเติมจะลงที่ฐานรากใด และองค์ประกอบใหม่จะสัมพันธ์กับอาคารเดิมอย่างไร ไม่ควรใช้การยึดหรือเทเชื่อมหน้างานโดยไม่มีรายละเอียดรองรับ

แยกพื้นที่ก่อสร้างออกจากพื้นที่ใช้งานของบ้าน

งานตอกเสาเข็มเกิดขึ้นภายในบริเวณบ้านพักอาศัย จึงต้องจัดพื้นที่เครื่องจักรและทางสัญจรให้ชัดเจน ภาพหน้างานมีป้ายเตือนเครื่องจักรกำลังทำงานเพื่อช่วยแยกเขตก่อสร้างออกจากบริเวณที่ผู้อยู่อาศัยหรือบุคคลอื่นอาจผ่านเข้าออก

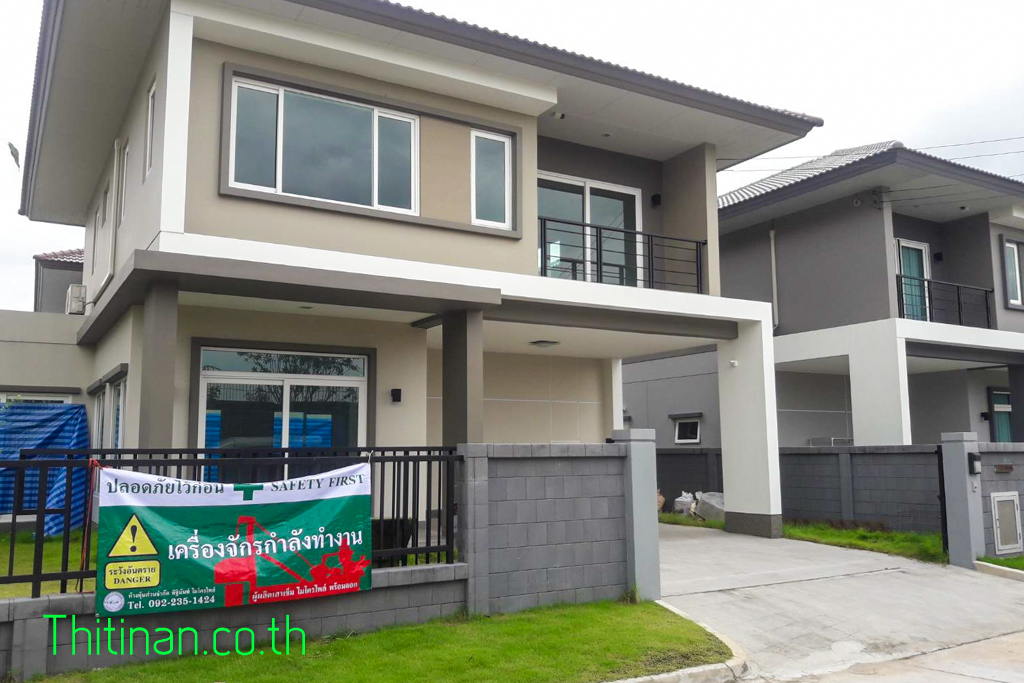

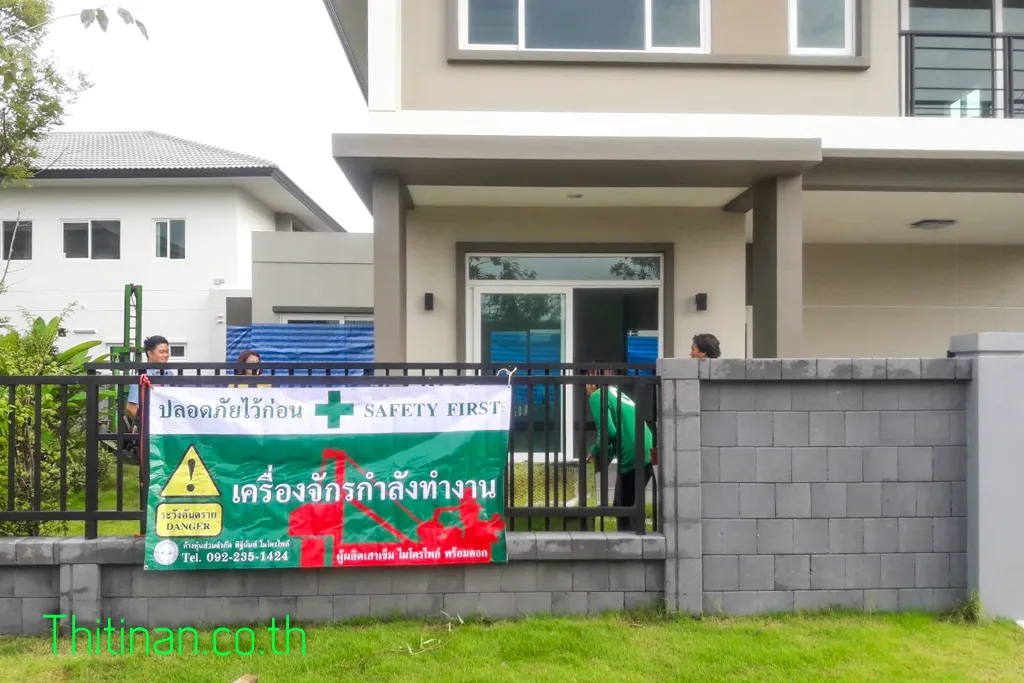

ป้ายแจ้งเตือนที่รั้วหน้าบ้านช่วยให้ผู้อยู่อาศัยและผู้ผ่านไปมาเห็นว่ามีเครื่องจักรทำงานภายในพื้นที่

ในบ้านจัดสรร การควบคุมพื้นที่ยังเกี่ยวข้องกับเพื่อนบ้านและพื้นที่ส่วนกลางด้วย การวางเครื่องจักร วัสดุ หรือรถขนส่งควรวางแผนให้ลดผลกระทบต่อทางเข้าออก และไม่ทำให้จุดทำงานกับเส้นทางของผู้อยู่อาศัยทับซ้อนกันโดยไม่จำเป็น ภาพในโครงการนี้แสดงให้เห็นการใช้ผ้าใบป้องกันบริเวณตัวอาคารและการติดป้ายเตือนด้านหน้า ซึ่งเป็นส่วนหนึ่งของการแยกพื้นที่ทำงานออกจากพื้นที่ใช้งานปกติ

ถ้าจะต่อเติมบ้านลักษณะใกล้เคียงกัน ควรเตรียมข้อมูลอะไร

ก่อนขอคำแนะนำเรื่องเสาเข็ม ควรเตรียมข้อมูลที่ช่วยให้ประเมินหน้างานได้ครบกว่าเพียงการบอกขนาดพื้นที่ ได้แก่ แบบหรือสเก็ตช์ส่วนที่จะต่อเติม ขนาดพื้นที่โดยประมาณ ภาพทางเข้าบ้าน ภาพพื้นที่ด้านข้างหรือด้านหลัง ตำแหน่งบ้านข้างเคียง และข้อมูลฐานรากเดิมถ้ามี หากทราบว่าพื้นที่เคยถมดิน ปรับระดับ หรือมีประวัติพื้นทรุด ก็ควรแจ้งไว้ตั้งแต่ต้น

สำหรับบ้านที่มีพื้นที่แคบ การถ่ายภาพจากหลายมุมช่วยให้เห็นข้อจำกัดการนำเครื่องจักรเข้าได้ดีขึ้น โดยเฉพาะประตูรั้ว ทางเลี้ยว ระยะด้านข้าง และสิ่งกีดขวางใกล้จุดทำงาน ข้อมูลเหล่านี้ช่วยแยกได้ตั้งแต่ต้นว่าปัญหาอยู่ที่การออกแบบฐานราก หรืออยู่ที่วิธีเข้าทำงานในพื้นที่จริง

คำถามที่พบบ่อยจาก Case Study นี้

บ้านอื่นในย่านเดียวกันต้องตอกประมาณ 21 เมตรเหมือนกันหรือไม่

ไม่ควรสรุปเช่นนั้น ความลึกประมาณ 21 เมตรเป็นข้อมูลที่บันทึกไว้สำหรับโครงการนี้ การกำหนดความลึกของบ้านอื่นต้องดูชั้นดิน ขนาดและชนิดเสาเข็ม โหลดของส่วนต่อเติม และเกณฑ์ควบคุมงานที่วิศวกรกำหนด

ต่อเติมบ้านต้องใช้ไมโครไพล์ทุกกรณีหรือไม่

ไม่ทุกกรณี ระบบฐานรากควรเลือกจากน้ำหนักของโครงสร้าง สภาพดิน พื้นที่ทำงาน และฐานรากเดิม ไมโครไพล์เป็นทางเลือกที่เหมาะกับงานหลายประเภท โดยเฉพาะพื้นที่จำกัด แต่ไม่ควรเลือกเพียงเพราะนำเครื่องเข้าหน้างานได้

ทำไมต้องใช้เสาเข็มเป็นท่อนสั้น

ท่อนสั้นช่วยเรื่องการขนย้ายและการติดตั้งในบริเวณที่มีข้อจำกัดด้านพื้นที่และความสูง การต่อท่อนทำให้สามารถตอกต่อเนื่องลงไปได้โดยไม่ต้องนำเสาเข็มยาวทั้งต้นเข้าพื้นที่ตั้งแต่แรก แต่รอยต่อและแนวเสาเข็มต้องได้รับการควบคุมระหว่างทำงาน

ดูจากรอยร้าวหรือพื้นทรุดแล้วเลือกวิธีแก้ได้เลยหรือไม่

ยังไม่ควรสรุปจากอาการเพียงอย่างเดียว เพราะรอยร้าวหรือพื้นต่างระดับอาจมีหลายสาเหตุ หากเป็นงานแก้ปัญหาการทรุด ควรตรวจโครงสร้างและฐานรากเดิมก่อนเลือกวิธีแก้ ดูแนวทางเพิ่มเติมได้ที่ บริการแก้ไขบ้านทรุดและพื้นทรุด

สิ่งที่ Case Study นี้สะท้อน

สำหรับงาน ไมโครไพล์ต่อเติมบ้าน ประเด็นสำคัญไม่ได้มีเฉพาะขนาดหรือความลึกของเสาเข็ม แต่รวมถึงพื้นที่นำเครื่องจักรเข้า จุดจัดวางท่อนเสาเข็ม ระยะห่างจากอาคารเดิม การควบคุมแนวตอก วิธีตรวจสอบระหว่างทำงาน และรายละเอียดรอยต่อระหว่างโครงสร้างใหม่กับบ้านเดิม

กรณีวรารมย์ พรีเมี่ยม แสดงให้เห็นชัดว่าพื้นที่เล็กไม่ได้แปลว่างานง่ายกว่าอาคารขนาดใหญ่ เพราะข้อจำกัดด้านการเข้าถึงและการทำงานใกล้อาคารเดิมทำให้ต้องวางแผนหลายเรื่องพร้อมกัน หากกำลังวางแผนต่อเติมบ้าน ควรเตรียมแบบส่วนต่อเติม ภาพพื้นที่จริง และข้อมูลฐานรากเดิมให้พร้อมก่อนเลือกระบบฐานราก เพื่อให้การตัดสินใจเริ่มจากเงื่อนไขของหน้างานจริง ไม่ใช่เลือกจากชื่อเสาเข็มหรือความลึกของโครงการอื่นเพียงอย่างเดียว
