ตอกไมโครไพล์ต่อเติมครัว Areeya Daily เกษตร-นวมินทร์

Case Study นี้เป็นงานทำฐานรากสำหรับ ต่อเติมห้องครัวหลังบ้านด้วยเสาเข็มไมโครไพล์ ภายในโครงการ Areeya Daily เกษตร-นวมินทร์ ถนนลาดปลาเค้า โดยข้อจำกัดสำคัญไม่ได้อยู่เฉพาะตำแหน่งตอก แต่รวมถึงวิธีนำเครื่องจักรไปถึงพื้นที่ด้านหลังบ้านด้วย

พื้นที่โครงการอยู่ในเขตดินอ่อนและต้องทำฐานรากสำหรับส่วนต่อเติมใหม่ การเลือกชนิดเสาเข็ม ความลึก และกำลังรับน้ำหนักจึงต้องพิจารณาจากแบบ น้ำหนักโครงสร้าง และสภาพหน้างานของบ้านหลังนั้น

โจทย์หน้างาน: จุดต่อเติมอยู่หลังบ้าน

บ้านในโครงการเป็นอาคารเรียงต่อกันตามแนวถนนภายใน พื้นที่ส่วนที่จะต่อเติมอยู่ด้านหลัง ขณะที่ทางผ่านจากหน้าบ้านมีประตู พื้นที่จอดรถ และพื้นที่ใช้งานภายในบ้านอยู่ระหว่างทาง การนำเครื่องจักรเข้าจุดทำงานจึงเป็นหนึ่งในเงื่อนไขที่ต้องวางแผนก่อนเริ่มตอกเสาเข็ม

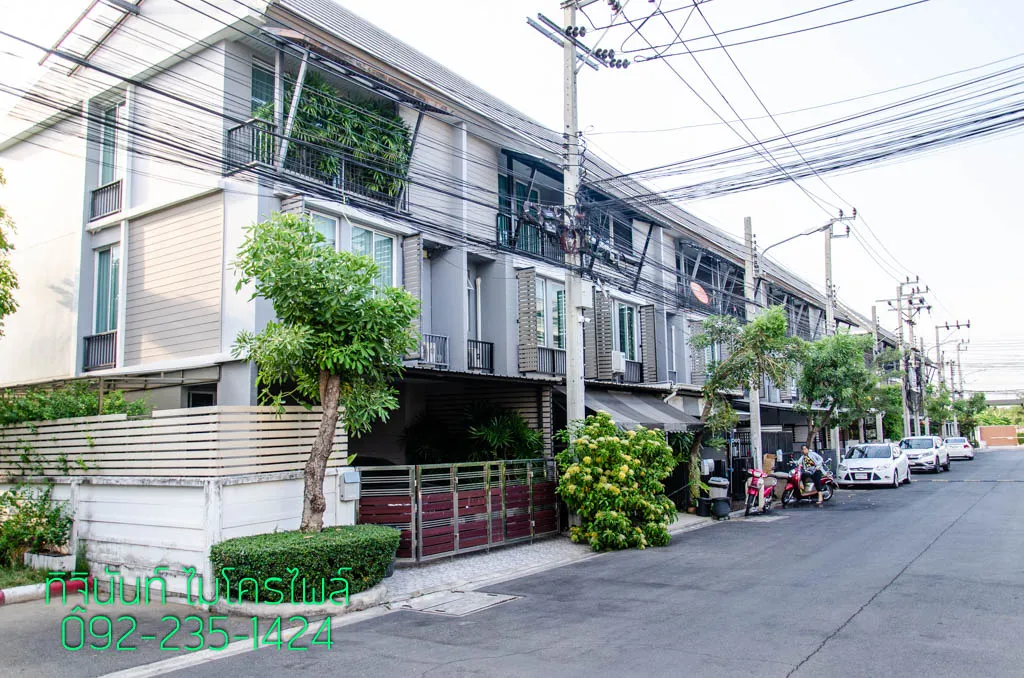

ภาพรวมแนวบ้านและถนนภายในโครงการ ช่วยให้เห็นบริบทของงานต่อเติมในพื้นที่บ้านจัดสรรที่มีการใช้งานอยู่แล้ว

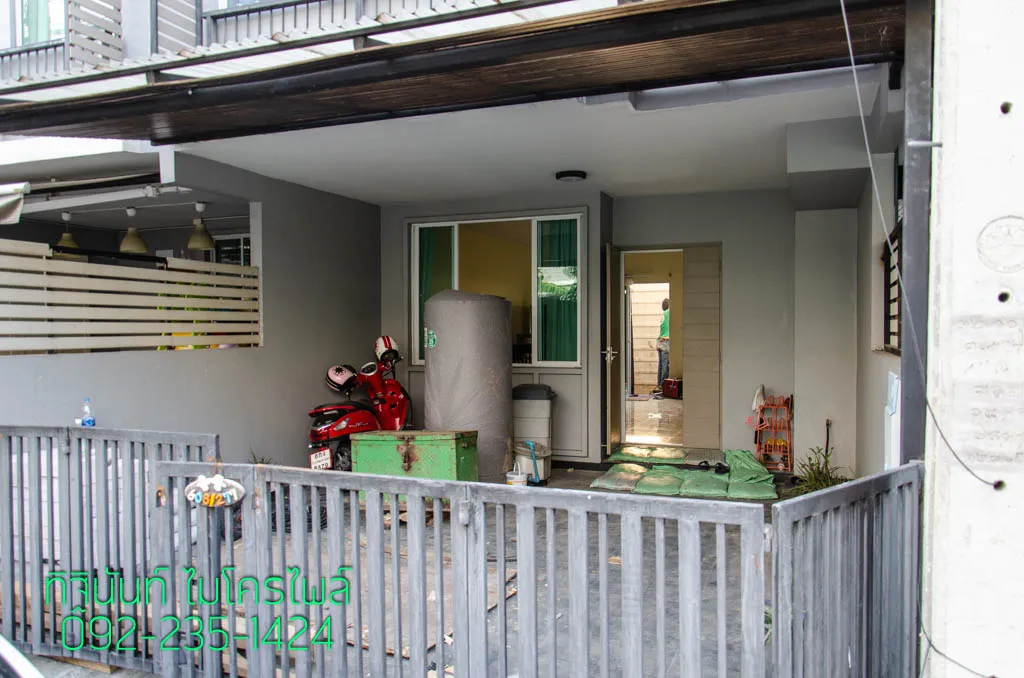

ทางผ่านจากด้านหน้าบ้านไปยังพื้นที่หลังบ้านมีข้อจำกัด จึงต้องพิจารณาวิธีนำอุปกรณ์เข้าสู่จุดทำงานตั้งแต่ต้น

ยกปั้นจั่นข้ามแนวรั้วเข้าสู่พื้นที่หลังบ้าน

บ้านหลังนี้มีพื้นที่ทำงานอยู่ติดแนวรั้วด้านหลัง ทีมงานจึงใช้รถเฮี๊ยบยกชุดปั้นจั่นข้ามรั้วเข้าสู่บริเวณทำงาน แทนการถอดเครื่องแล้วลำเลียงผ่านพื้นที่ภายในบ้าน ภาพหน้างานแสดงขั้นตอนการยกเครื่องข้ามแนวกำแพงลงสู่พื้นที่ด้านหลังอย่างชัดเจน

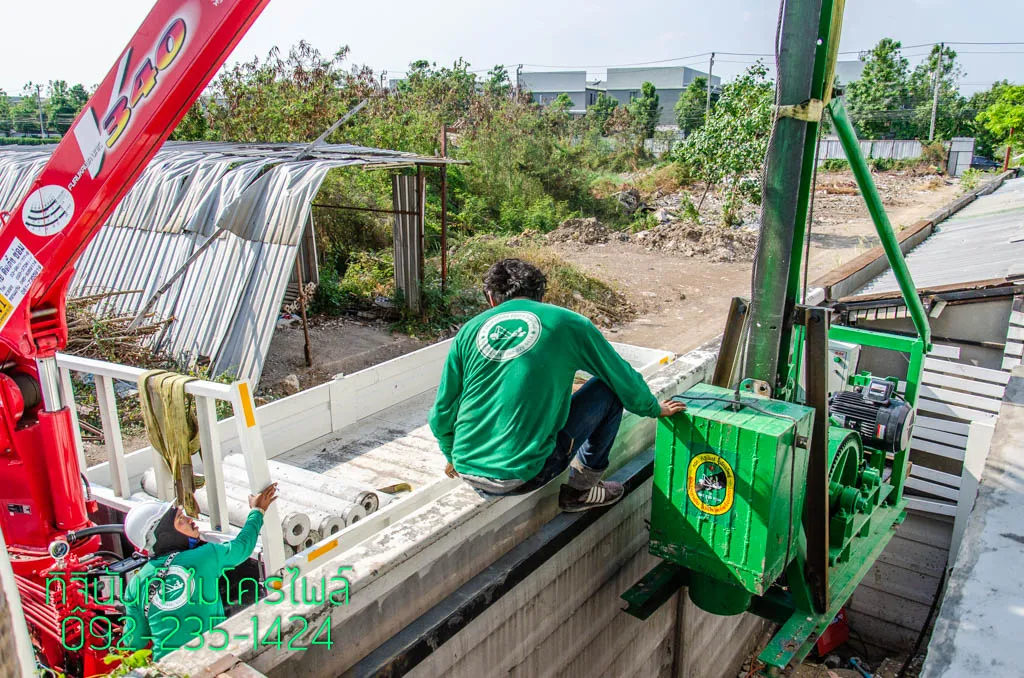

ปั้นจั่นถูกยกข้ามแนวรั้วเข้าสู่พื้นที่ทำงาน โดยทีมงานควบคุมตำแหน่งเครื่องขณะเคลื่อนผ่านขอบกำแพง

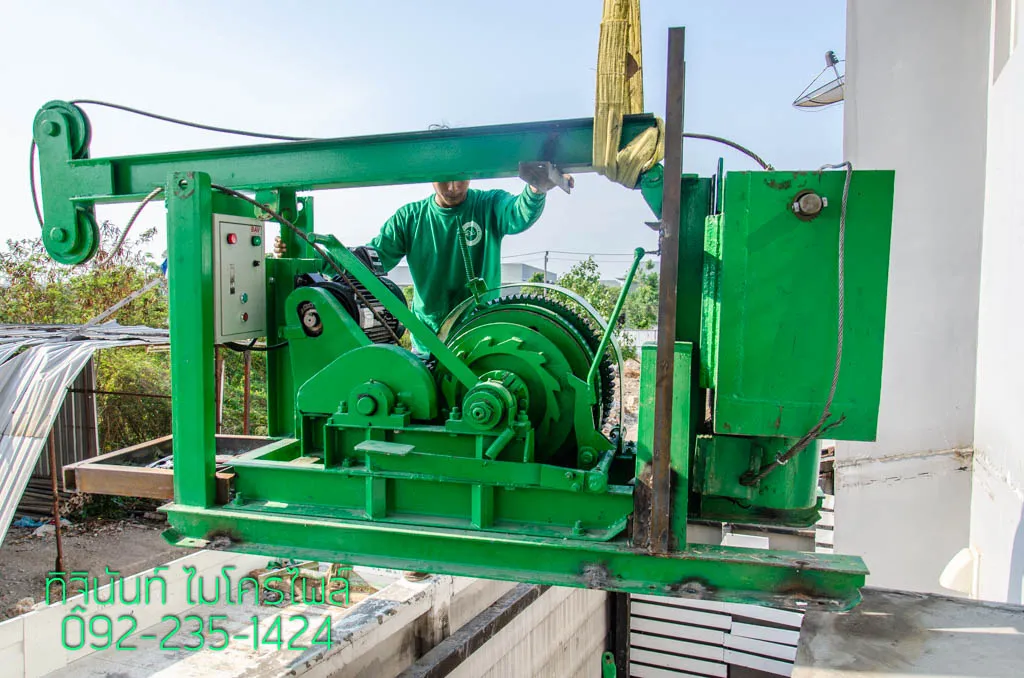

ภาพด้านข้างของชุดเครื่องแสดงมอเตอร์ ตู้ควบคุม และโครงปั้นจั่นขณะถูกยกเข้าสู่บริเวณหลังบ้าน

พื้นที่ตอกแคบระหว่างตัวบ้านกับกำแพง

เมื่อเครื่องจักรลงสู่พื้นที่หลังบ้านแล้ว จุดทำงานมีตัวบ้านและกำแพงอยู่ใกล้กัน จึงต้องจัดตำแหน่งปั้นจั่น ท่อนเสาเข็ม และพื้นที่ของช่างให้อยู่ในบริเวณจำกัดเดียวกัน การวางของและแนวเข้าถึงจุดตอกจึงมีผลต่อวิธีทำงานโดยตรง

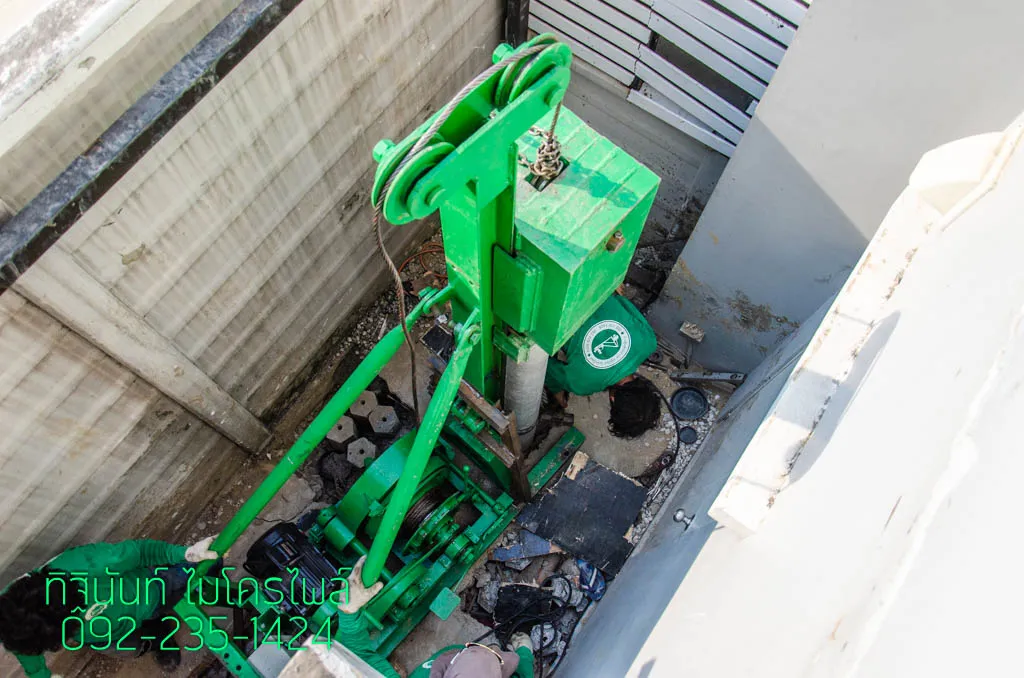

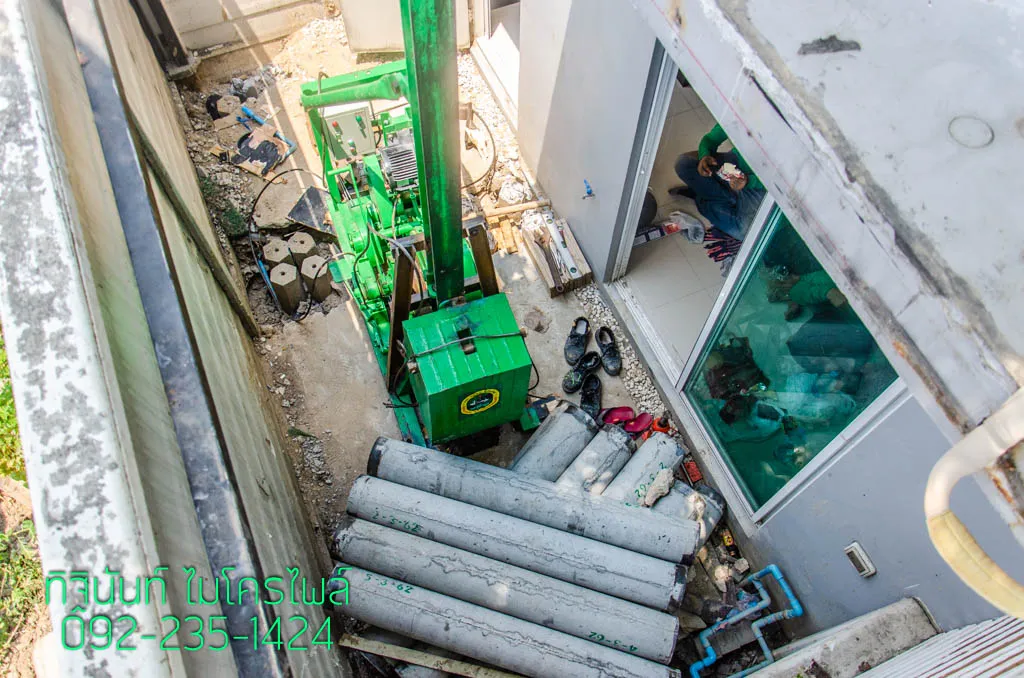

มุมจากด้านบนแสดงปั้นจั่นและท่อนเสาเข็มที่จัดวางชิดตัวบ้านในพื้นที่ต่อเติม

ระยะรอบเครื่องจักรมีจำกัด จึงต้องควบคุมตำแหน่งเครื่องและพื้นที่ทำงานของช่างให้สัมพันธ์กับอาคารเดิม

ตอกและต่อเสาเข็มท่อนสั้นทีละช่วง

โครงการนี้ใช้เสาเข็มไมโครไพล์ยาวท่อนละประมาณ 1.5 เมตร ตอกและต่อทีละท่อน โดยความลึกเฉลี่ยอยู่ที่ประมาณ 21 เมตร และใช้ค่าการตอกช่วงท้ายประกอบการควบคุมงานตามวิธี Last 10 Blow

โครงการนี้ใช้เสาเข็มท่อนยาวประมาณ 1.5 เมตร และมีความลึกเฉลี่ยประมาณ 21 เมตร ส่วนบ้านหลังอื่นต้องกำหนดความลึกจากชั้นดิน ชนิดและขนาดเสาเข็ม น้ำหนักส่วนต่อเติม และเกณฑ์ที่วิศวกรกำหนดสำหรับหน้างานนั้น

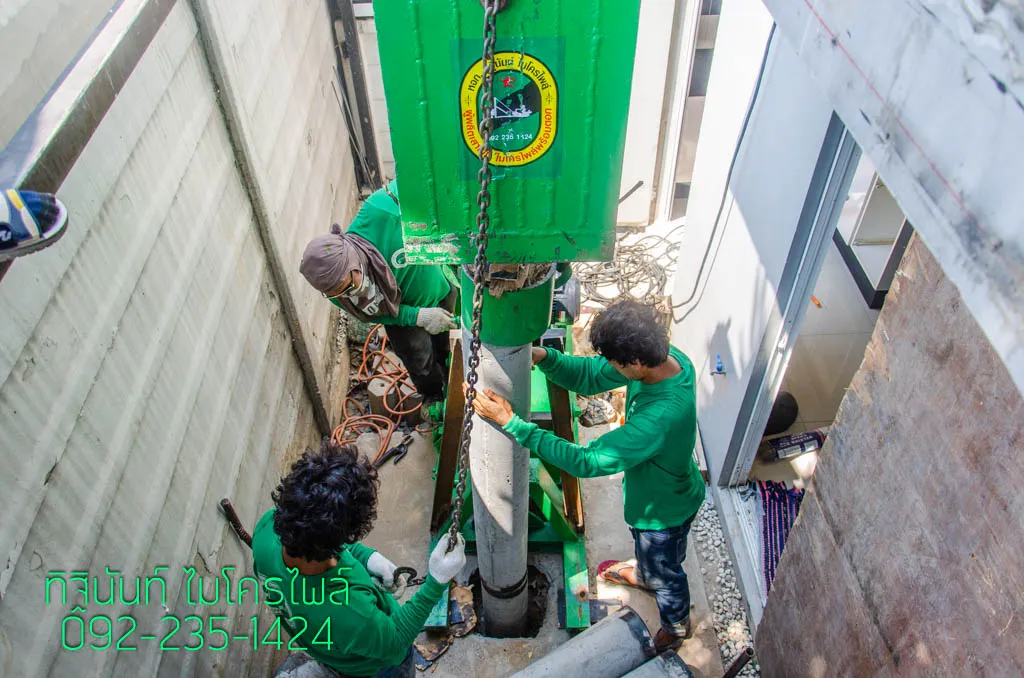

ทีมงานประคองท่อนเสาเข็มให้เข้ากับแนวเสาเดิมก่อนเดินงานท่อนถัดไปในพื้นที่แคบ

การควบคุมแนวตอกและรอยต่อระหว่างท่อนมีความสำคัญพอ ๆ กับค่าการตอก เพราะความคลาดเคลื่อนที่เกิดตั้งแต่ช่วงต้นอาจสะสมเมื่อความลึกเพิ่มขึ้น อ่านหลักการเพิ่มเติมได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

ฐานรากเดิมต้องพิจารณาร่วมกับส่วนต่อเติมใหม่

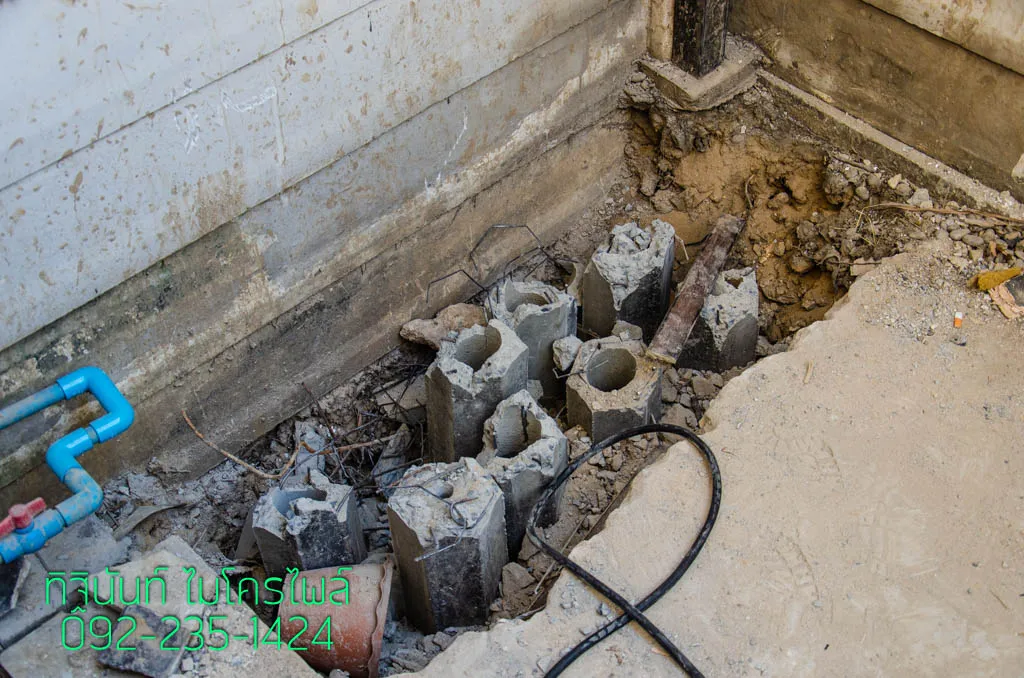

ภาพหน้างานอีกชุดหนึ่งเปิดให้เห็นกลุ่มเสาเข็มหกเหลี่ยมเดิมบริเวณหลังบ้าน วิศวกรพิจารณาฐานรากเดิมร่วมกับน้ำหนักของส่วนต่อเติม ก่อนกำหนดให้ใช้ไมโครไพล์สำหรับฐานรากใหม่ ดังนั้นการตัดสินใจเลือกฐานรากควรดูทั้งโครงสร้างเดิมและภาระของส่วนต่อเติม ไม่ใช่พิจารณาจากชนิดเสาเข็มเดิมเพียงอย่างเดียว

ฐานรากเดิมเป็นข้อมูลสำคัญที่ต้องพิจารณาร่วมกับน้ำหนักและตำแหน่งของส่วนต่อเติมใหม่ ก่อนกำหนดชนิดและตำแหน่งเสาเข็ม

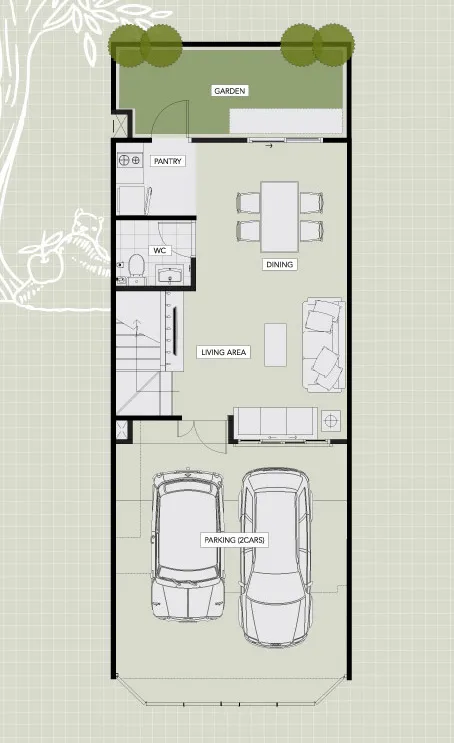

แปลนชั้นล่างช่วยให้เห็นความสัมพันธ์ระหว่างพื้นที่ใช้งานภายในบ้านกับสวนด้านหลังซึ่งเป็นบริเวณของงานต่อเติม

ถ้าจะต่อเติมครัวหลังบ้าน ควรเตรียมข้อมูลอะไร

ก่อนขอคำแนะนำเรื่องฐานราก ควรเตรียมแบบหรือสเก็ตช์ส่วนต่อเติม ภาพพื้นที่หน้าบ้านและหลังบ้าน ระยะประตูหรือทางผ่าน ตำแหน่งกำแพงและบ้านข้างเคียง รวมถึงข้อมูลฐานรากเดิมถ้ามี เพราะบางหน้างานปัญหาหลักอาจไม่ใช่ชนิดเสาเข็ม แต่เป็นวิธีนำเครื่องจักรไปถึงจุดตอกอย่างปลอดภัยและไม่รบกวนพื้นที่ใช้งานเกินจำเป็น

สำหรับหลักการเลือกฐานรากของส่วนต่อเติม ดูเพิ่มเติมได้ที่ ไมโครไพล์สำหรับงานต่อเติมบ้าน, งานฐานราก และ ฐานราก Footing

สิ่งที่ Case Study นี้สะท้อน

งาน Areeya Daily แสดงให้เห็นว่า การเข้าถึงพื้นที่หลังบ้านเป็นส่วนหนึ่งของการวางแผนฐานราก ไม่ใช่เรื่องแยกจากงานตอกเสาเข็ม การยกปั้นจั่นข้ามแนวรั้ว การจัดท่อนเสาเข็มในพื้นที่แคบ การควบคุมแนวตอก และการพิจารณาฐานรากเดิม ล้วนต้องเชื่อมโยงกับแบบส่วนต่อเติมและสภาพหน้างานจริง

หากเป็นบ้านลักษณะใกล้เคียงกัน ควรเริ่มจากการสำรวจพื้นที่และข้อมูลโครงสร้างเดิมก่อน แล้วจึงเลือกวิธีทำฐานรากและวิธีนำเครื่องจักรเข้าทำงานที่เหมาะกับบ้านหลังนั้นโดยเฉพาะ
