ตอกไมโครไพล์ฐานรากบ้านเดี่ยวชั้นเดียว ลำลูกกา ปทุมธานี

โครงการนี้เป็นงาน ตอกไมโครไพล์สำหรับฐานรากบ้านเดี่ยวชั้นเดียว ในอำเภอลำลูกกา จังหวัดปทุมธานี โดยพื้นที่ทำงานอยู่ใกล้แนวกำแพงและมีวัสดุหน้างานอยู่รอบจุดตอก จึงต้องกำหนดตำแหน่งปั้นจั่นและทางเคลื่อนท่อนเสาเข็มให้สัมพันธ์กับแบบฐานรากตั้งแต่ต้น

ภาพหน้างานแสดงขั้นตอนสำคัญหลายช่วง ตั้งแต่การตรวจตำแหน่งด้วยลูกดิ่ง การตรวจแนวโครงปั้นจั่นด้วยระดับน้ำ การเชื่อมเสาเข็มท่อนถัดไป ไปจนถึงการย้ายเครื่องตามแนวฐานรากในพื้นที่ก่อสร้าง

โจทย์หน้างาน: ฐานรากบ้านใหม่ใกล้แนวกำแพง

งานนี้เป็นฐานรากของ บ้านเดี่ยวชั้นเดียวหลังใหม่ ไม่ใช่งานต่อเติมอาคารเดิม ภาพหน้างานแสดงปั้นจั่นตั้งอยู่ใกล้แนวกำแพง ขณะที่ท่อนเสาเข็มและอุปกรณ์ต่าง ๆ ต้องใช้พื้นที่เดียวกัน การวางตำแหน่งเครื่องจึงต้องอ้างอิงจุดเสาเข็มตามแบบ ไม่ใช่เลือกตำแหน่งจากพื้นที่ว่างเพียงอย่างเดียว

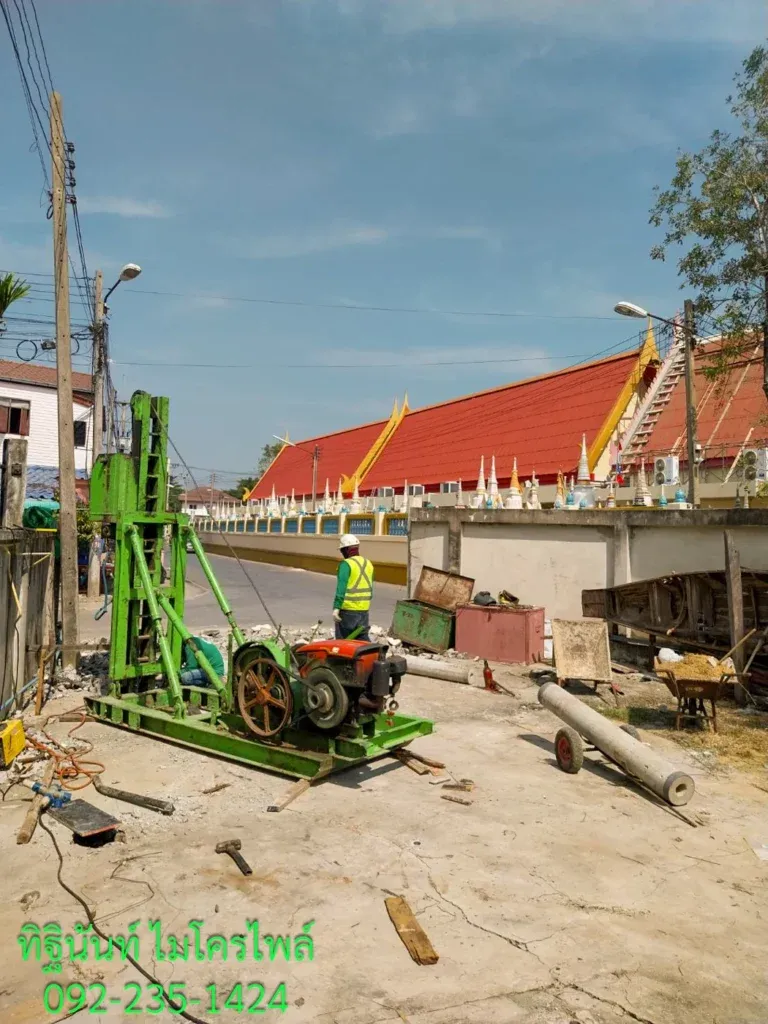

ภาพรวมพื้นที่ทำงานแสดงปั้นจั่น ท่อนเสาเข็ม แนวกำแพง และพื้นที่สำหรับเคลื่อนวัสดุอยู่ในบริเวณเดียวกัน

สำหรับงานฐานรากบ้านใหม่ ควรมีแบบตำแหน่งเสาเข็ม ระยะจากแนวเขต และพื้นที่ตั้งเครื่องให้ชัดก่อนเริ่มงาน ดูหลักการเพิ่มเติมได้ที่ งานฐานราก และ บริการตอกเสาเข็มไมโครไพล์

ตรวจตำแหน่งและแนวเครื่องก่อนเดินงานต่อ

ภาพโครงการมีทั้งการใช้ ลูกดิ่ง บริเวณจุดตอกและการใช้ ระดับน้ำ ตรวจแนวโครงปั้นจั่น ซึ่งเป็นคนละขั้นตอนและช่วยควบคุมคนละส่วนของงาน ลูกดิ่งใช้เป็นข้อมูลอ้างอิงตำแหน่ง/แนวบริเวณจุดตอก ส่วนระดับน้ำช่วยตรวจว่าโครงเครื่องตั้งได้แนวตามที่ต้องการก่อนทำงานต่อ

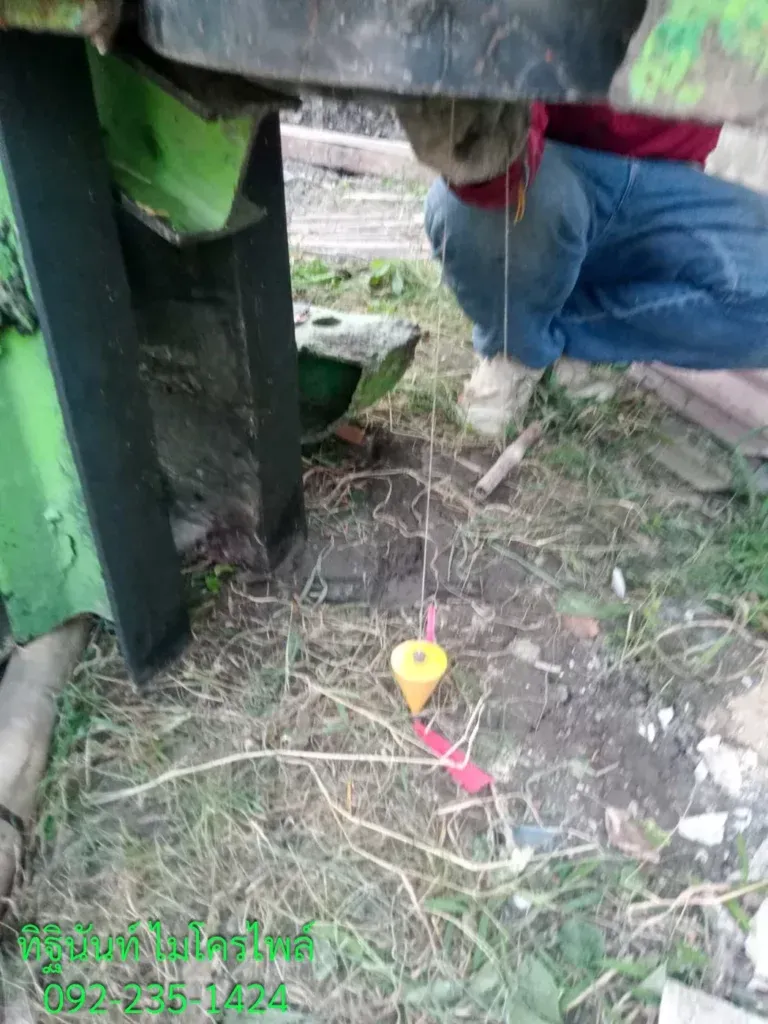

ลูกดิ่งอยู่ตรงบริเวณฐานเครื่องและจุดตอก ใช้เป็นตัวช่วยตรวจแนวอ้างอิงหน้างานก่อนเดินงานต่อ

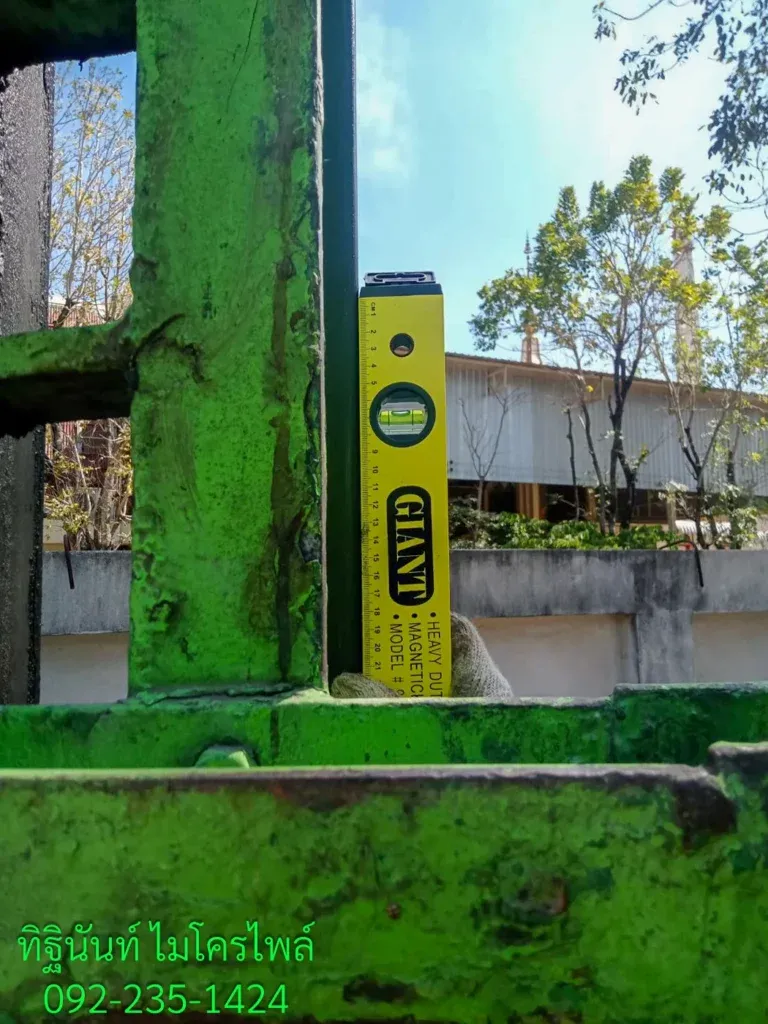

ระดับน้ำถูกวางทาบกับโครงเครื่องเพื่อช่วยตรวจแนวก่อนตอกเสาเข็มในตำแหน่งนั้น

การควบคุมแนวมีความสำคัญเพราะหากตำแหน่งเสาเข็มคลาดจากแบบ อาจกระทบรายละเอียดฐานรากที่ออกแบบไว้ อ่านต่อได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

ตอกและเชื่อมต่อเสาเข็มท่อนสั้น

เสาเข็มของโครงการนี้ใช้ท่อนยาวประมาณ 1.5 เมตร เมื่อตอกท่อนหนึ่งลงไปแล้ว ทีมงานจึงนำท่อนถัดไปมาต่อและเชื่อมที่จุดตอกก่อนเดินงานลงลึกต่อ ภาพหน้างานแสดงขั้นตอนการเชื่อมรอยต่อข้างปั้นจั่นได้ชัดเจน

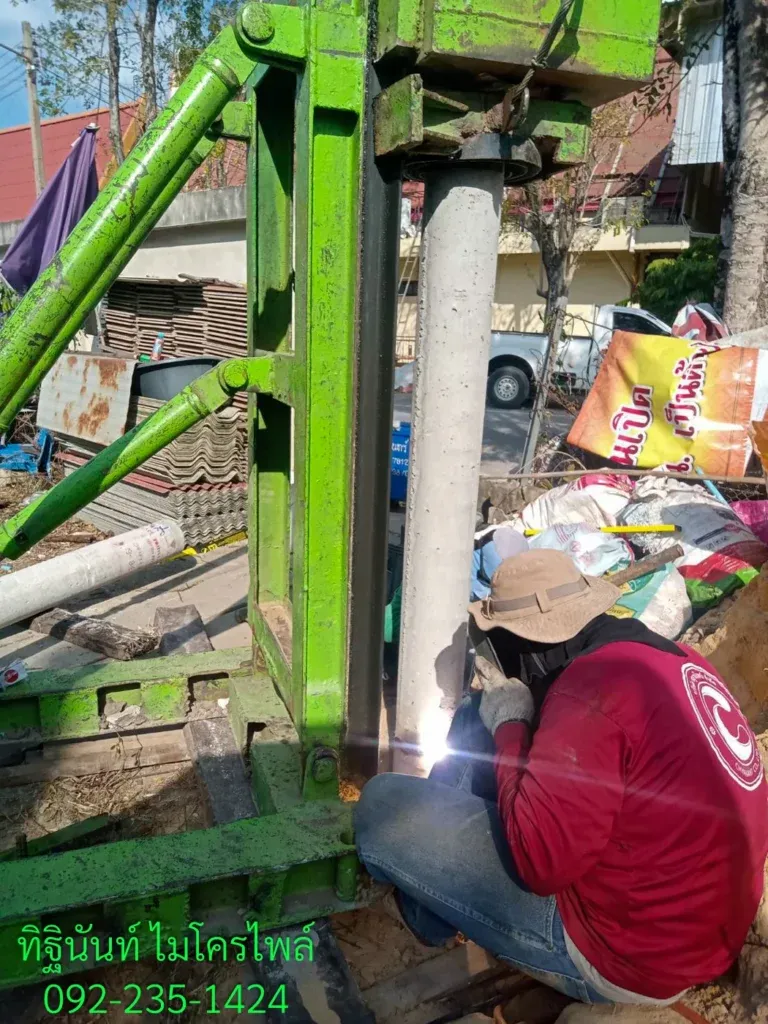

การเชื่อมรอยต่อทำที่ตำแหน่งตอกก่อนนำเสาเข็มท่อนถัดไปลงต่อเนื่อง

ความยาวท่อนประมาณ 1.5 เมตรเหมาะกับวิธีทำงานของโครงการนี้ ส่วนงานอื่นอาจใช้รายละเอียดต่างกันตามขนาดเสาเข็ม จำนวนต้น ความลึก พื้นที่ยกตั้งท่อน และเกณฑ์หยุดตอกที่กำหนดในแบบ ดูภาพรวมระบบได้ที่ เสาเข็มไมโครไพล์

ย้ายปั้นจั่นตามแนวฐานรากใกล้ขอบพื้นที่

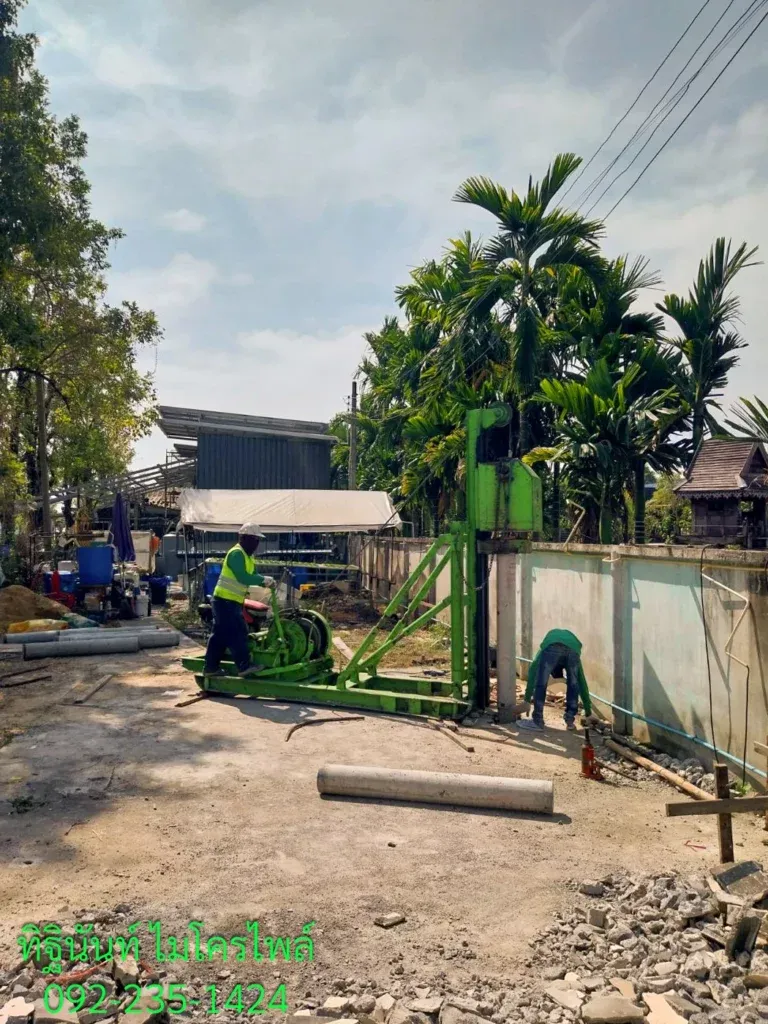

ภาพช่วงถัดมาแสดงปั้นจั่นทำงานตามแนวกำแพงและมีท่อนเสาเข็มวางอยู่รอบพื้นที่ จุดนี้สะท้อนว่าพื้นที่สำหรับเครื่องจักรไม่ได้ใช้ครั้งเดียวแล้วจบ แต่ต้องรองรับการย้ายเครื่องไปยังตำแหน่งเสาเข็มถัดไปโดยไม่ให้กองวัสดุขวางทาง

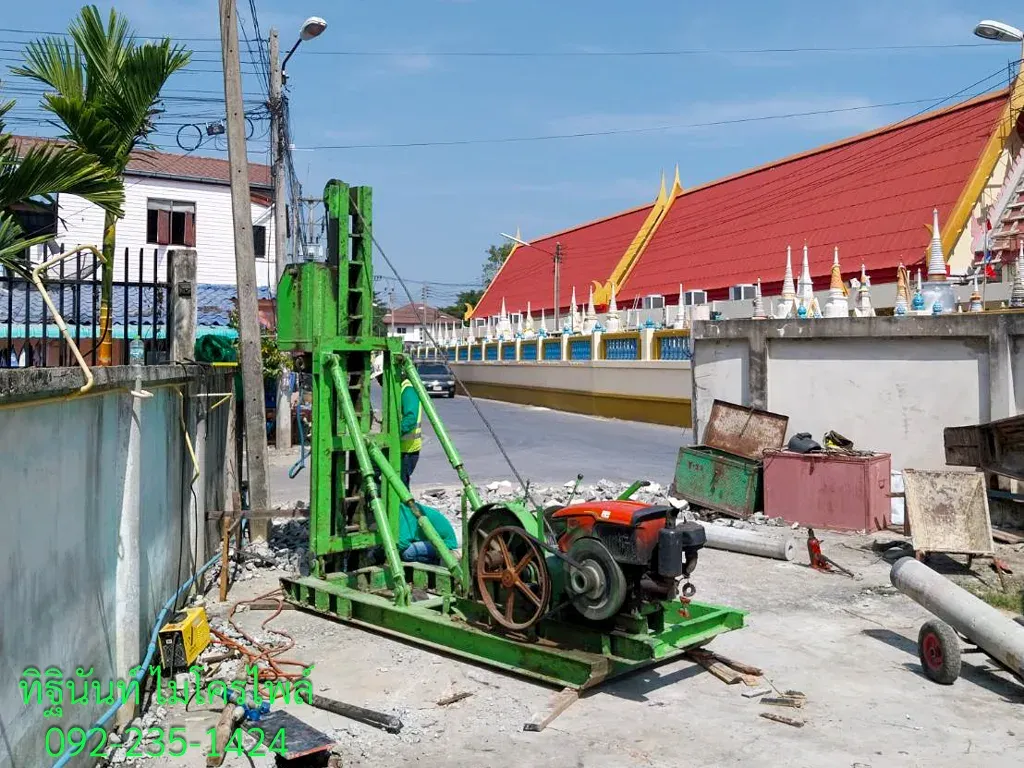

เครื่องตอกถูกจัดให้อยู่ชิดแนวขอบพื้นที่ ขณะที่ยังต้องเหลือพื้นที่สำหรับคนงานและการนำท่อนเสาเข็มเข้าจุดตอก

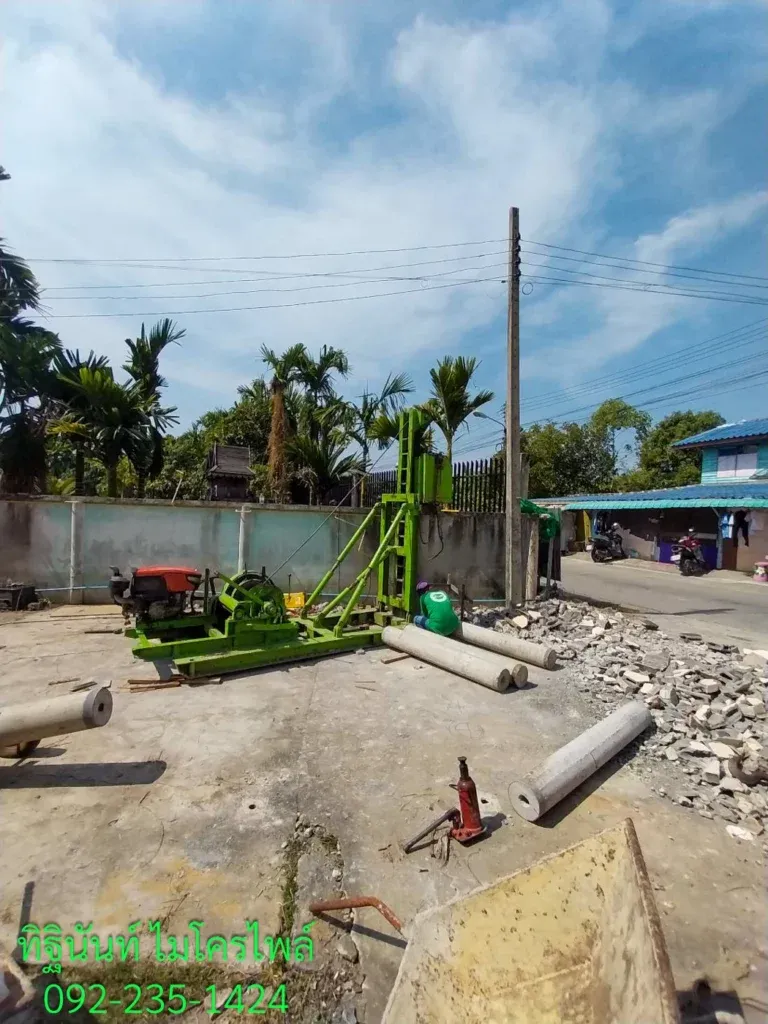

ท่อนเสาเข็มถูกกระจายไว้ใกล้พื้นที่ทำงาน จึงต้องวางจุดพักวัสดุให้ไม่ขวางแนวเคลื่อนเครื่องไปยังตำแหน่งถัดไป

สิ่งที่ Case Study นี้สะท้อน

งานลำลูกกาแสดงให้เห็นว่า การทำฐานรากบ้านใหม่ด้วยไมโครไพล์ไม่ได้มีเพียงขั้นตอนตอกเสาเข็ม แต่ต้องเริ่มจากการกำหนดตำแหน่งให้ตรงแบบ ตรวจแนวเครื่องระหว่างทำงาน และวางแผนพื้นที่เคลื่อนปั้นจั่นกับท่อนเสาเข็มให้เหมาะกับหน้างานจริง โดยเฉพาะเมื่อจุดตอกอยู่ใกล้แนวกำแพงหรือขอบพื้นที่ก่อสร้าง

สำหรับบ้านใหม่ในพื้นที่ลักษณะนี้ การสำรวจทางเข้า จุดพักท่อนเสาเข็ม ระยะจากแนวเขต และพื้นที่สำหรับย้ายเครื่องไปยังจุดตอกถัดไป ควรทำร่วมกับการอ่านแบบฐานรากตั้งแต่ก่อนเริ่มงาน เพราะข้อจำกัดของพื้นที่มีผลต่อวิธีเข้าทำงานโดยตรง

หากกำลังวางแผนฐานรากบ้านใหม่ สามารถดูข้อมูลต่อได้ที่ งานฐานราก และ บริการตอกเสาเข็มไมโครไพล์
