ตอกไมโครไพล์ต่อเติมโรงงาน ไฮกรีตโปรดักส์ บางปะอิน

Case Study นี้เป็นงานทำฐานรากสำหรับ ส่วนต่อเติมภายในโรงงานไฮกรีตโปรดักส์ อำเภอบางปะอิน จังหวัดพระนครศรีอยุธยา จุดตอกอยู่ภายในพื้นที่โรงงานที่มีโครงสร้างเหล็ก ชิ้นงานคอนกรีต และวัสดุเดิมอยู่รอบบริเวณทำงาน จึงต้องวางแผนทั้งตำแหน่งปั้นจั่น จุดพักท่อนเสาเข็ม และพื้นที่สำหรับช่างให้สัมพันธ์กับหน้างานจริง

โครงการนี้ใช้เสาเข็มไมโครไพล์แบบกลมที่แบ่งเป็นท่อนสั้นประมาณ 1.5 เมตรต่อท่อน แล้วต่อและเชื่อมระหว่างการตอก วิธีนี้ช่วยให้ขนย้ายท่อนเข้าไปยังตำแหน่งฐานรากภายในอาคารได้โดยไม่ต้องนำเสาเข็มยาวทั้งต้นเข้าพื้นที่ตั้งแต่แรก

โจทย์หน้างาน: ทำฐานรากภายในพื้นที่โรงงานเดิม

ภาพหน้างานแสดงว่าพื้นที่ตอกไม่ได้เป็นพื้นที่โล่งแยกจากกระบวนการอื่น แต่มีชิ้นงานคอนกรีต โครงสร้างเหล็ก และวัสดุอยู่ใกล้จุดทำงาน การวางปั้นจั่นจึงต้องคิดเป็นพื้นที่ปฏิบัติงานทั้งชุด ไม่ใช่ดูเฉพาะจุดที่เสาเข็มจะลงดิน

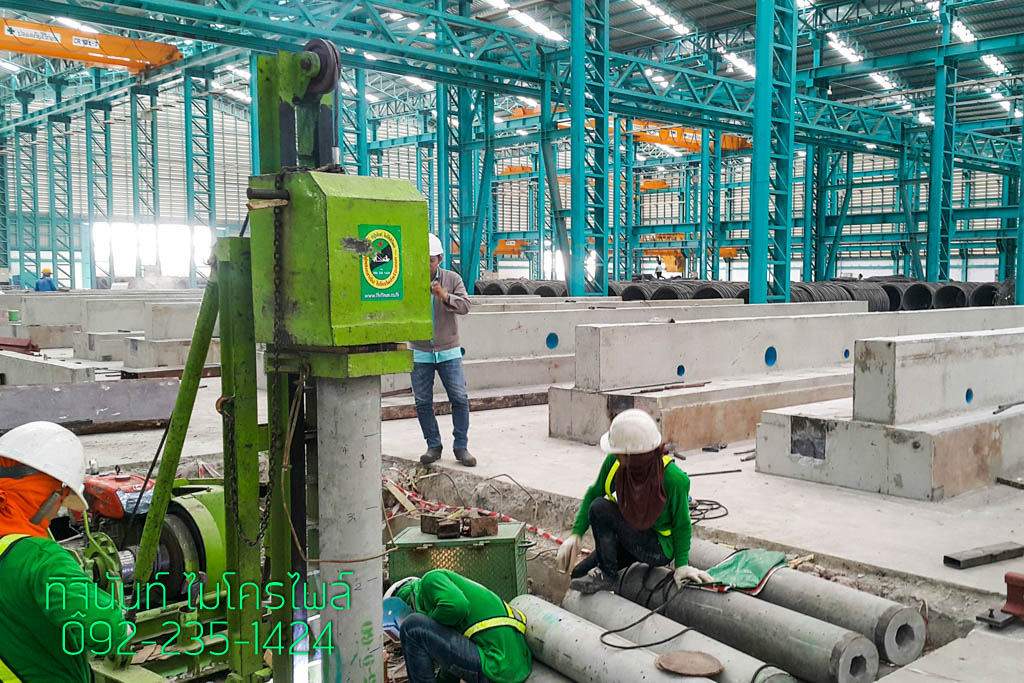

ภาพรวมจุดตอกแสดงปั้นจั่น ท่อนเสาเข็ม และชิ้นงานเดิมที่อยู่ในบริเวณเดียวกัน ซึ่งมีผลต่อการจัดพื้นที่ก่อนเริ่มงาน

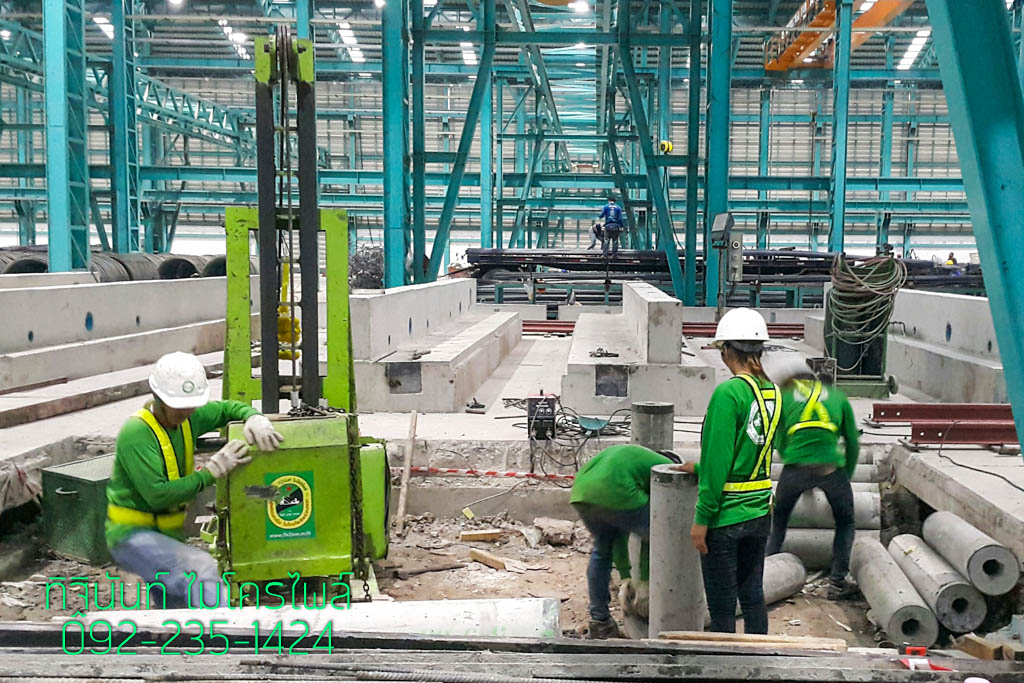

ท่อนเสาเข็มถูกวางใกล้ปั้นจั่นเพื่อรอเข้าจุดตอก ขณะที่พื้นที่โดยรอบยังมีโครงสร้างและวัสดุของโรงงานอยู่หลายด้าน

งานลักษณะนี้จึงควรสำรวจทางเข้าเครื่องจักร ระยะว่างรอบจุดฐานราก พื้นที่พักท่อนเสาเข็ม และเส้นทางสัญจรภายในโรงงานก่อนกำหนดวิธีเข้าทำงาน ดูหลักการเพิ่มเติมได้ที่ งานฐานราก และ งานต่อเติมอาคาร

ใช้เสาเข็มท่อนสั้นและต่อทีละช่วง

เสาเข็มแต่ละท่อนของโครงการยาวประมาณ 1.5 เมตร เมื่อตอกท่อนแรกลงแล้วจึงนำท่อนถัดไปมาต่อที่จุดตอกก่อนเดินงานต่อ ท่อนสั้นช่วยเรื่องการขนย้ายและการจัดวัสดุภายในอาคาร ส่วนความยาว ขนาด และจำนวนท่อนสำหรับงานอื่นต้องกำหนดจากแบบฐานรากและข้อจำกัดของพื้นที่จริง

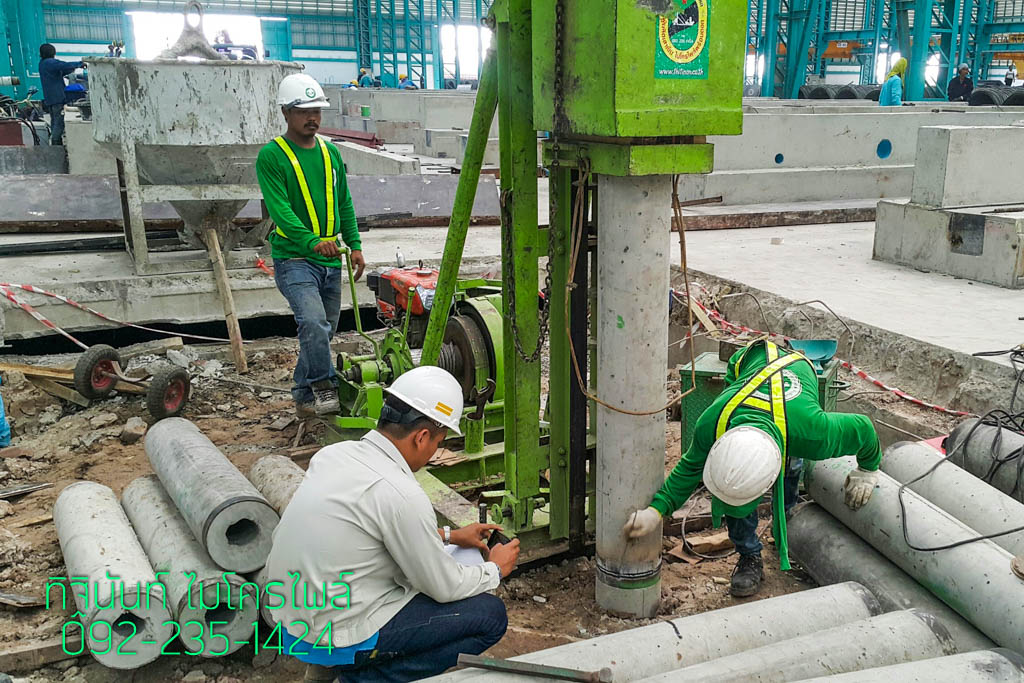

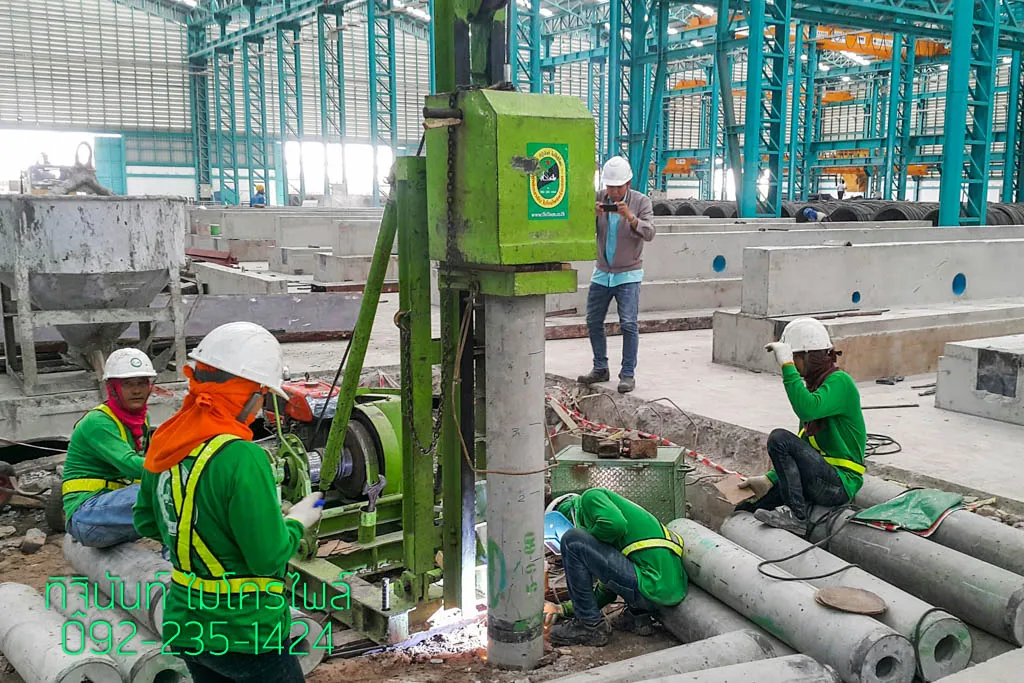

ทีมงานตรวจบริเวณรอยต่อและแนวของท่อนเสาเข็มที่ฐานปั้นจั่นก่อนเดินงานช่วงถัดไป

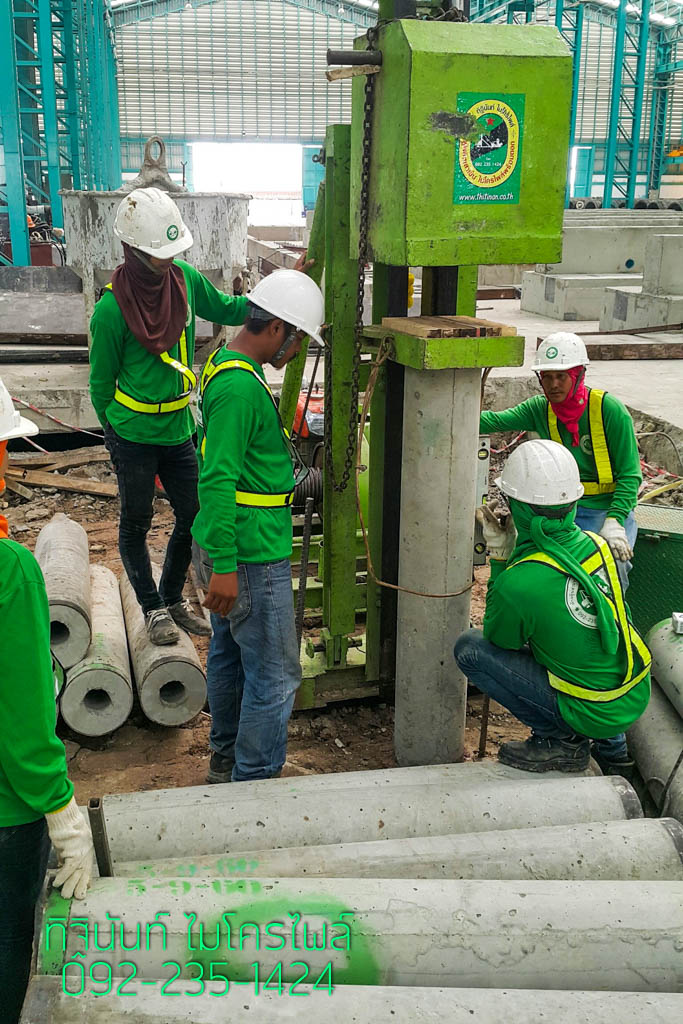

ท่อนเสาเข็มกลมแบบรูกลวงถูกนำเข้าจุดตอกทีละท่อน โดยมีทีมงานช่วยจัดตำแหน่งให้สัมพันธ์กับแนวเครื่องจักร

ระหว่างทำงานยังต้องควบคุมตำแหน่งและแนวของเสาเข็มให้ตรงกับฐานรากตามแบบ อ่านหลักการที่เกี่ยวข้องได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

เสาเข็มหน้าตัดกลมแบบรูกลวง

ภาพหน้างานแสดงท่อนเสาเข็มคอนกรีตเสริมเหล็กหน้าตัดกลมที่มีรูกลวงตรงกลาง โดยนำเข้าจุดตอกทีละท่อนเพื่อทำงานภายในพื้นที่โรงงานที่มีข้อจำกัดรอบจุดฐานราก

การเลือกขนาดเสาเข็มและกำลังรับน้ำหนักสำหรับแต่ละฐานรากต้องอ้างอิงแบบโครงสร้าง สภาพดิน และเกณฑ์ออกแบบของโครงการนั้น หากต้องการดูสเป็คผลิตภัณฑ์ปัจจุบัน ให้ดูที่ เสาเข็มไมโครไพล์ และหน้าขนาดที่เกี่ยวข้องโดยตรง

ตรวจค่าการตอกด้วย Last 10 Blow

งานนี้ใช้ Last 10 Blow Count ประกอบการตรวจช่วงปลายงานของเสาเข็มแต่ละต้น โดยพิจารณาค่าที่วัดจากการตอกจริงร่วมกับเกณฑ์ควบคุมงาน ไม่ใช้ความลึกหรือจำนวนท่อนเพียงอย่างเดียวเป็นตัวตัดสินว่างานเสร็จ

อ่านรายละเอียดเพิ่มเติมได้ที่ Last 10 Blow คืออะไร

ก่อนทำไมโครไพล์ภายในโรงงานควรเตรียมข้อมูลอะไร

ควรมีแบบฐานราก ตำแหน่งเสาเข็ม ภาพทางเข้าและพื้นที่รอบจุดตอก ระยะระหว่างเครื่องจักรกับโครงสร้างเดิม จุดพักท่อนเสาเข็ม และเงื่อนไขการสัญจรของโรงงาน หากพื้นที่ยังมีการใช้งานหรือมีวัสดุอยู่รอบจุดก่อสร้าง ควรกำหนดเขตทำงานและลำดับการขนย้ายให้ชัดเจนก่อนเริ่มงาน

สำหรับโรงงานที่มีโครงสร้างหรือเครื่องจักรอยู่ใกล้จุดตอก การเลือกไมโครไพล์เพียงเพราะเป็นเสาเข็มท่อนสั้นยังไม่เพียงพอ ต้องตรวจด้วยว่าปั้นจั่นและช่างสามารถเข้าถึงตำแหน่งฐานรากได้จริง และมีพื้นที่พอสำหรับการต่อท่อนและควบคุมแนวเสาเข็ม

สิ่งที่ Case Study นี้สะท้อน

โครงการไฮกรีตโปรดักส์แสดงให้เห็นว่า งานฐานรากภายในโรงงานต้องวางแผนพื้นที่ทำงานควบคู่กับรายละเอียดเสาเข็ม การแบ่งเสาเข็มเป็นท่อนสั้นช่วยเรื่องการขนย้ายและการต่อท่อนภายในอาคาร แต่ยังต้องพิจารณาจุดตั้งปั้นจั่น พื้นที่พักวัสดุ แนวตอก และเกณฑ์ควบคุมปลายงานร่วมกัน

หากกำลังวางแผนต่อเติมโรงงาน ควรเริ่มจากแบบฐานรากและภาพพื้นที่จริงก่อนเลือกขนาดเสาเข็มหรือเครื่องจักร เพื่อให้วิธีทำงานสอดคล้องกับข้อจำกัดของไซต์จริง ดูบริการที่เกี่ยวข้องได้ที่ บริการตอกเสาเข็มไมโครไพล์ และ งานต่อเติมอาคาร
