ตอกไมโครไพล์ 25 ซม. ฐานรากต่อเติมโกดังริมทะเล บางปู

โครงการนี้เป็นงาน ตอกไมโครไพล์สำหรับฐานรากส่วนต่อเติมโกดังริมทะเลบางปู จังหวัดสมุทรปราการ โดยจุดตอกอยู่ในเขตก่อสร้างข้างโครงสร้างโรงงานเดิมและใกล้แนวทะเล ภาพหน้างานแสดงทั้งปั้นจั่นหลายชุด ท่อนเสาเข็มกลม พื้นที่ของช่าง และแนวเสาเข็มที่ติดตั้งแล้วภายในบริเวณเดียวกัน

งานฐานรากในพื้นที่นี้ใช้ไมโครไพล์กลมขนาด 25 เซนติเมตรแบบท่อนสั้น เพื่อให้จัดท่อนและดำเนินงานต่อเนื่องตามตำแหน่งฐานรากของส่วนต่อเติม

หน้างานริมทะเลบางปูและโครงสร้างโรงงานเดิม

พื้นที่บางปูของโครงการเป็นบริเวณดินเหนียวอ่อน งานส่วนต่อเติมจึงใช้ฐานรากเสาเข็มเพื่อถ่ายน้ำหนักลงสู่ชั้นดินที่เหมาะสมตามแบบ ขณะเดียวกันพื้นที่ทำงานอยู่ติดกับโครงสร้างอุตสาหกรรมเดิม จึงต้องจัดตำแหน่งปั้นจั่น ท่อนเสาเข็ม และทางทำงานของทีมติดตั้งให้สัมพันธ์กับสิ่งปลูกสร้างรอบจุดตอก

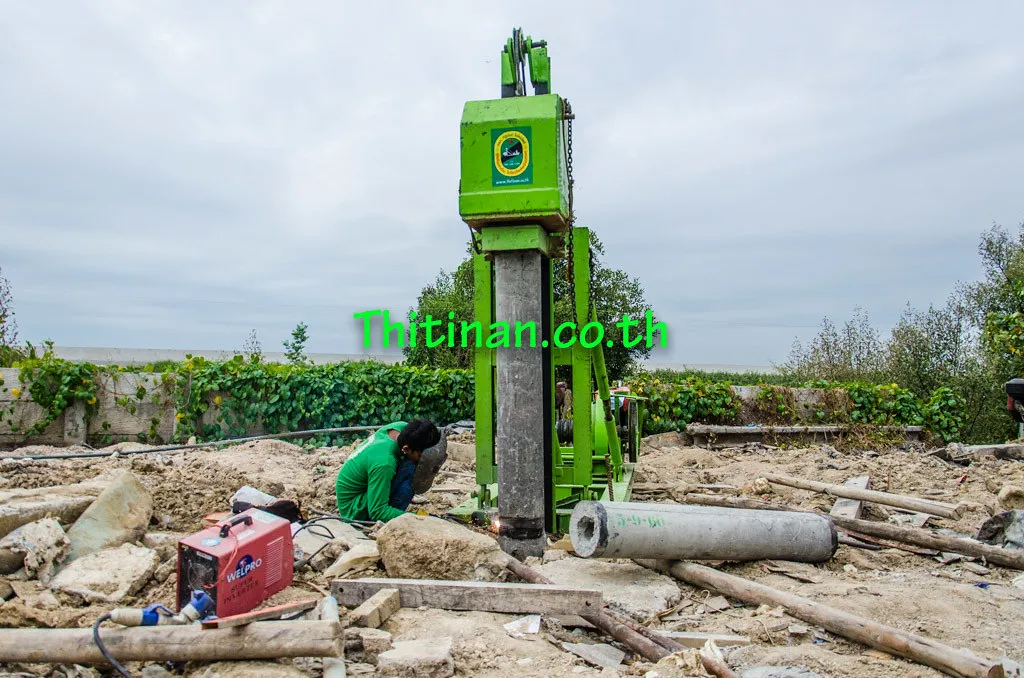

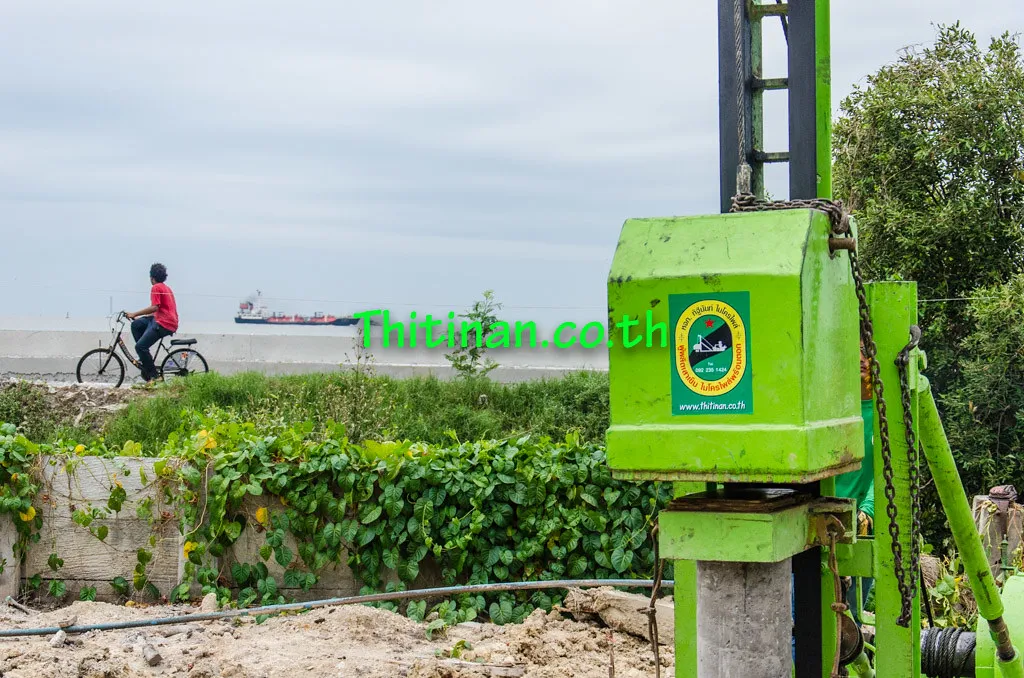

จากจุดทำงานสามารถเห็นแนวทะเลอยู่ด้านหลัง ขณะที่ปั้นจั่นต้องตั้งอยู่ภายในขอบเขตก่อสร้างของโรงงาน

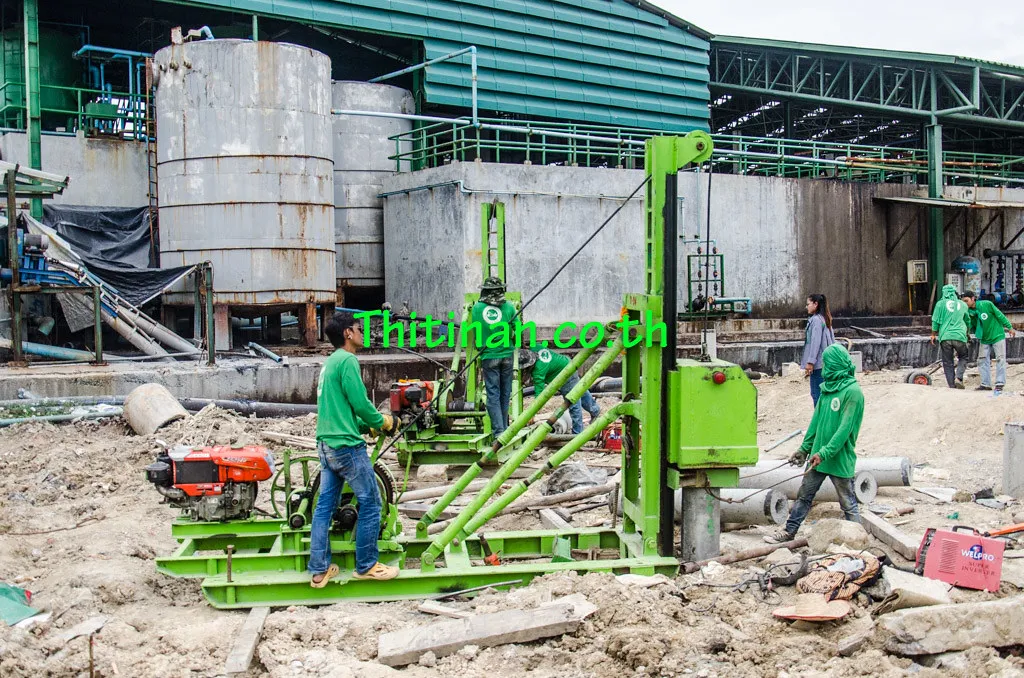

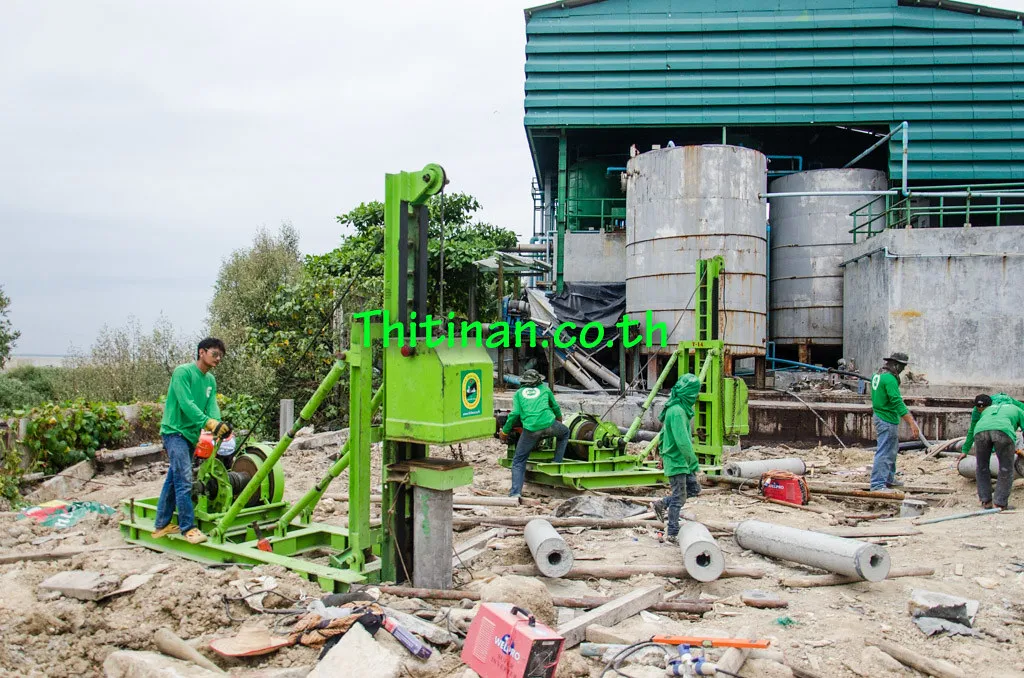

พื้นที่รอบปั้นจั่นมีทั้งโครงสร้างโรงงาน ถังอุตสาหกรรม ท่อนเสาเข็ม และอุปกรณ์หน้างานที่ต้องจัดให้อยู่ร่วมกันได้

สำหรับงานลักษณะนี้ การวางแผนฐานรากควรพิจารณาพร้อมกับพื้นที่ตั้งเครื่อง จุดพักท่อน และแนวสัญจรภายในไซต์ ไม่ใช่ดูเฉพาะตำแหน่งเสาเข็มบนแบบ อ่านหลักการเพิ่มเติมได้ที่ งานฐานราก และ ดินเหนียวอ่อนกรุงเทพและปริมณฑล

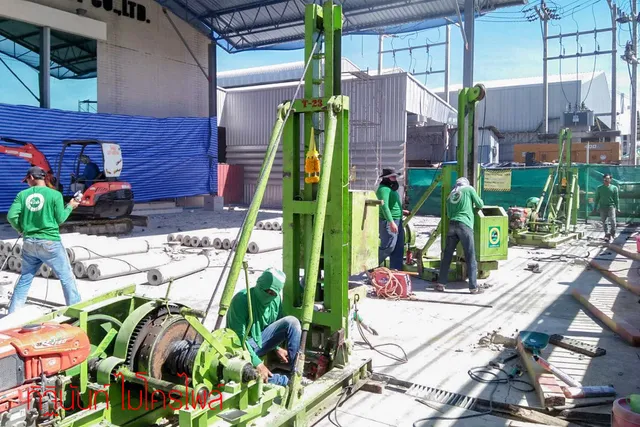

จัดปั้นจั่นหลายชุดให้ทำงานในพื้นที่เดียวกัน

ภาพหน้างานแสดงการใช้ปั้นจั่นไมโครไพล์มากกว่าหนึ่งชุดในบริเวณก่อสร้างเดียวกัน การจัดเครื่องหลายชุดทำให้ต้องแบ่งพื้นที่รอบจุดตอกให้ชัด ทั้งแนวเคลื่อนเครื่อง พื้นที่วางท่อนเสาเข็ม อุปกรณ์เชื่อม และพื้นที่ทำงานของคน เพื่อไม่ให้แต่ละจุดตอกรบกวนกัน

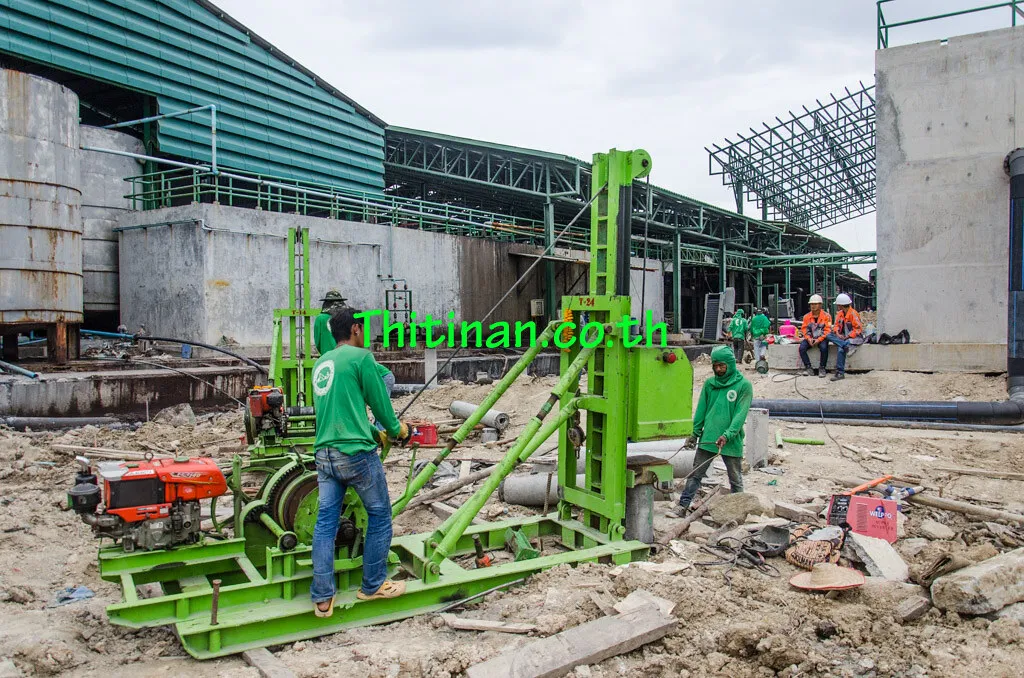

ปั้นจั่นสองชุดทำงานในแนวเดียวกับโครงสร้างโรงงาน โดยมีท่อนเสาเข็มและอุปกรณ์กระจายอยู่รอบพื้นที่ฐานราก

ภาพมุมกว้างช่วยให้เห็นความสัมพันธ์ระหว่างจุดตอกหลายตำแหน่ง เครื่องจักร และโครงสร้างเดิมของโรงงาน

ไมโครไพล์กลม 25 ซม. และท่อนยาวประมาณ 1.5 เมตร

โครงการนี้ใช้ เสาเข็มไมโครไพล์แบบกลมขนาด 25 เซนติเมตร โดยเสาเข็มยาวประมาณ 1.5 เมตรต่อท่อน และต่อกันระหว่างการตอก ไมโครไพล์ขนาดที่ใช้ในงานนี้มีค่าน้ำหนักปลอดภัยประมาณ 30–40 ตันต่อต้น ตามรายละเอียดผลิตภัณฑ์และเกณฑ์ของงาน

สำหรับฐานรากอื่น การกำหนดขนาด จำนวน และกำลังรับน้ำหนักของเสาเข็มต้องพิจารณาจากน้ำหนักโครงสร้าง แบบฐานราก สภาพดิน และเกณฑ์ที่วิศวกรกำหนด ไม่ควรเลือกจากขนาดเสาเข็มเพียงอย่างเดียว ดูรายละเอียดระบบได้ที่ ไมโครไพล์ 25 ซม. และ เสาเข็มไมโครไพล์

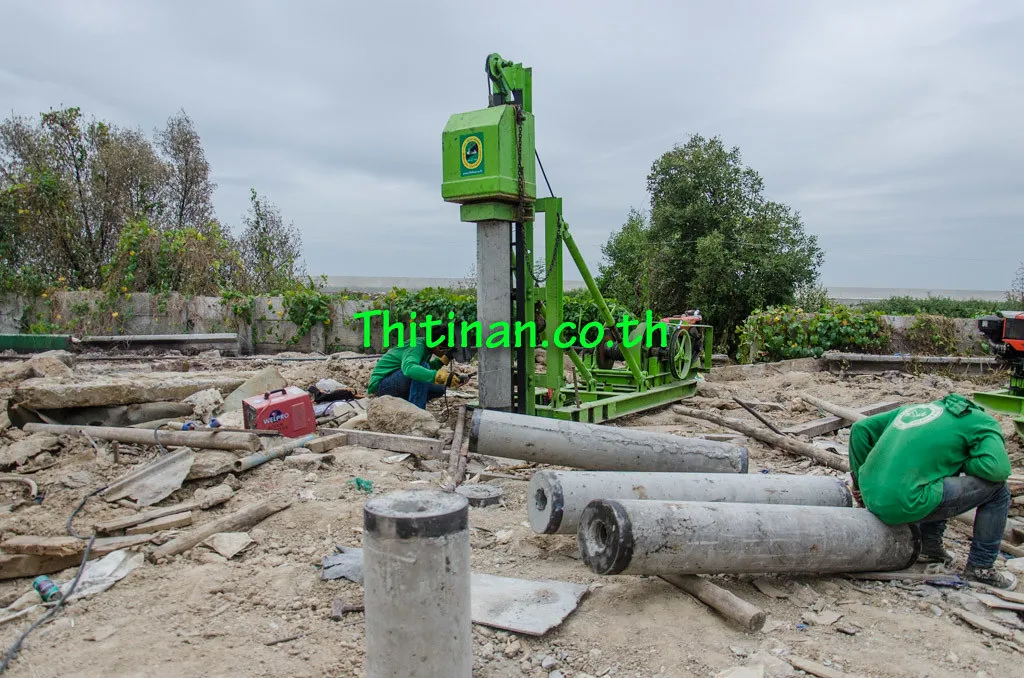

ท่อนเสาเข็มกลมถูกจัดไว้ใกล้ปั้นจั่นเพื่อให้นำเข้าจุดตอกทีละท่อนได้ต่อเนื่อง

เชื่อมรอยต่อก่อนตอกท่อนถัดไป

เมื่อเสาเข็มท่อนหนึ่งถูกตอกลงถึงตำแหน่งสำหรับต่อท่อน ทีมงานจึงนำท่อนถัดไปเข้าจุดตอกและเชื่อมบริเวณรอยต่อก่อนเดินงานต่อ ภาพโครงการแสดงทั้งขั้นตอนที่ช่างทำงานข้างปั้นจั่นและรายละเอียดรอยต่อระยะใกล้

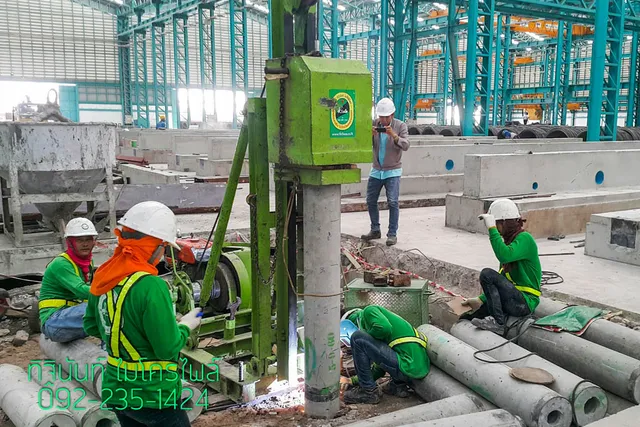

ช่างทำงานที่รอยต่อของเสาเข็มตรงจุดตอก โดยมีอุปกรณ์เชื่อมอยู่ข้างปั้นจั่น

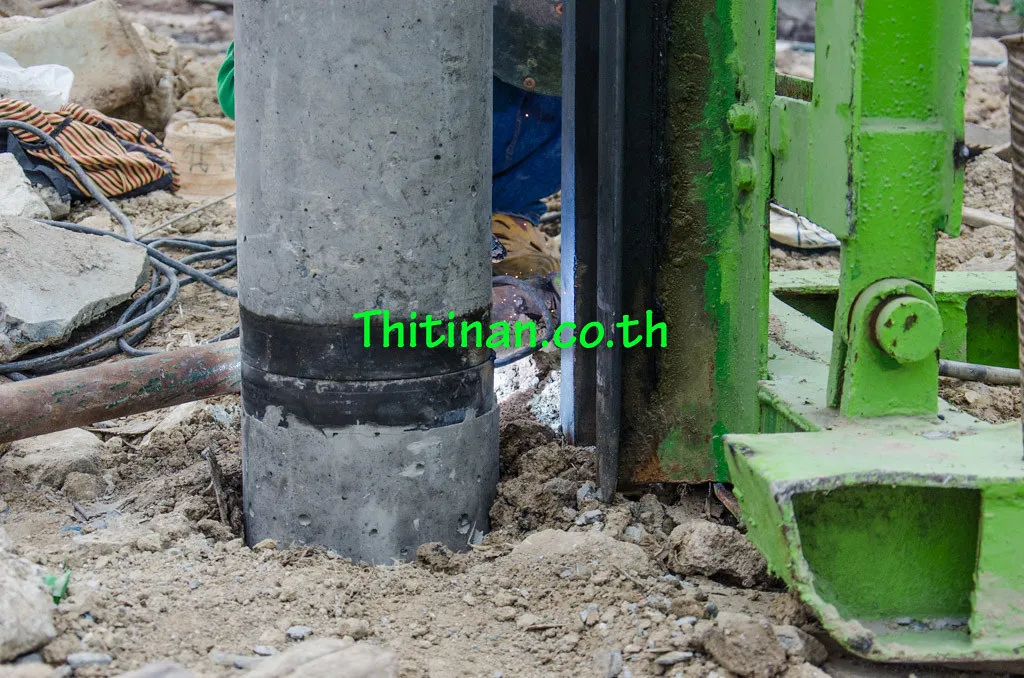

ภาพระยะใกล้แสดงปลอกและแนวรอยต่อของเสาเข็มก่อนเดินงานลงต่อเนื่อง

การทำงานด้วยท่อนสั้นช่วยให้จัดวัสดุเป็นช่วง ๆ ได้ แต่ยังต้องควบคุมแนวเสาเข็มและคุณภาพรอยต่อทุกช่วง เพราะความคลาดเคลื่อนที่จุดต่อมีผลต่อแนวของเสาเข็มเมื่อความลึกเพิ่มขึ้น

หลังตอกเห็นแนวหัวเสาเข็มสำหรับงานฐานรากขั้นถัดไป

ภาพช่วงท้ายของงานแสดงหัวเสาเข็มหลายตำแหน่งเรียงอยู่ในพื้นที่ระหว่างโครงสร้างโรงงาน ขณะที่ปั้นจั่นยังทำงานอยู่ในจุดอื่นของไซต์ ทำให้เห็นลำดับจากจุดตอกแต่ละต้นไปสู่แนวฐานรากที่จะดำเนินงานก่อสร้างต่อ

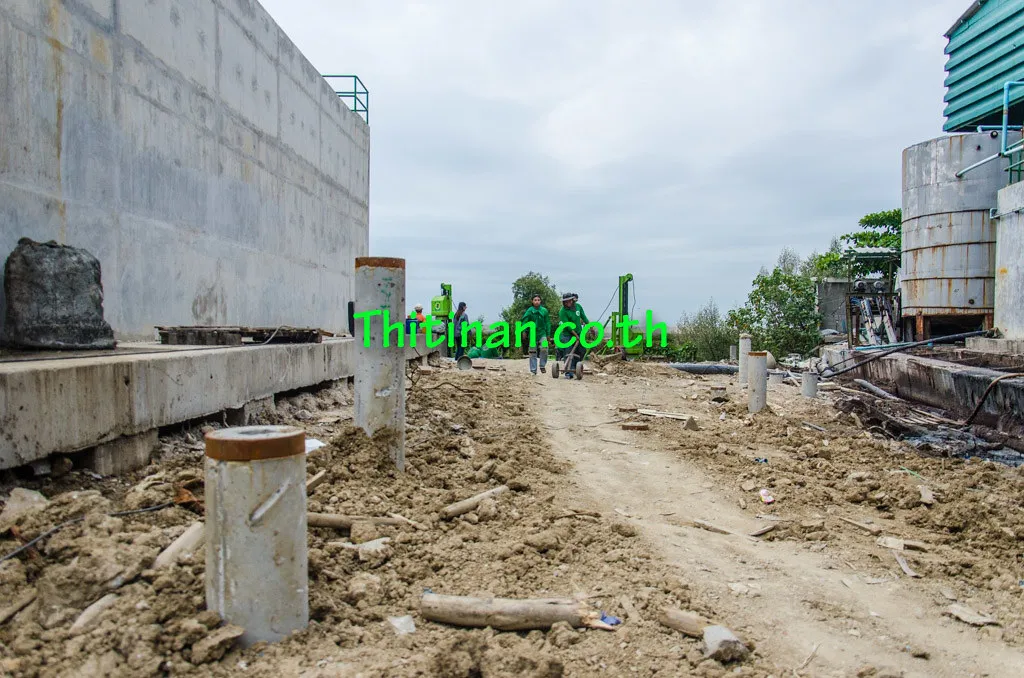

หัวเสาเข็มที่ติดตั้งแล้วกระจายตามตำแหน่งฐานรากในแนวพื้นที่ก่อสร้าง

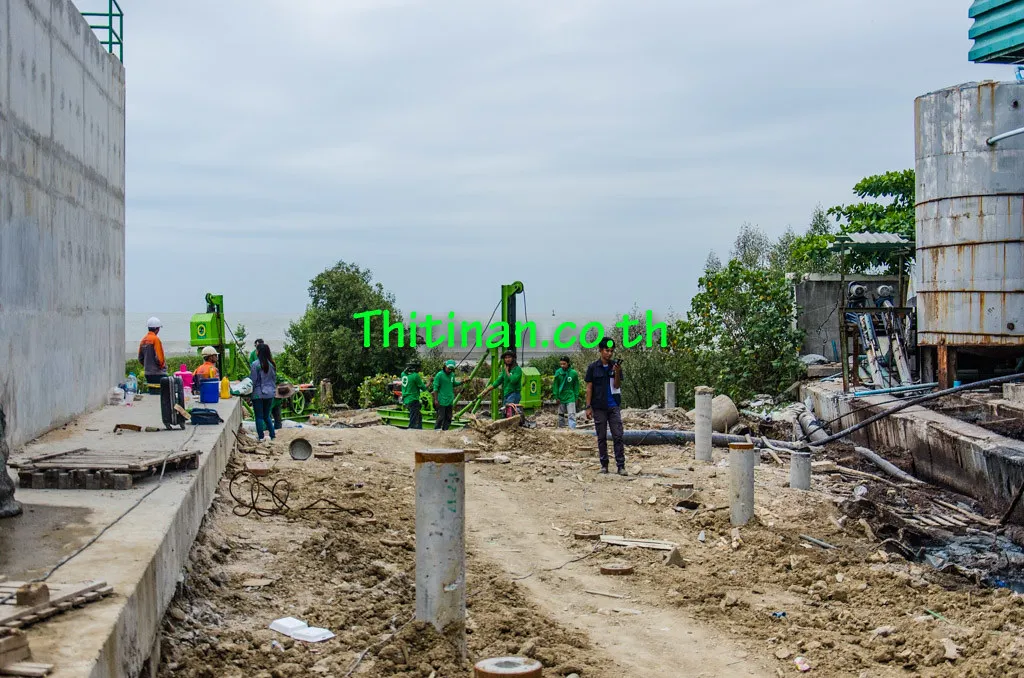

ภาพรวมแสดงทั้งเสาเข็มที่ตอกแล้วและปั้นจั่นที่ยังทำงานในตำแหน่งถัดไปของไซต์

สิ่งที่ Case Study นี้สะท้อน

งานโกดังริมทะเลบางปูแสดงให้เห็นว่า การทำฐานรากในพื้นที่อุตสาหกรรมต้องวางแผนทั้งระบบเสาเข็มและพื้นที่ทำงานไปพร้อมกัน โดยเฉพาะเมื่อมีโครงสร้างเดิม เครื่องจักรหลายชุด และจุดตอกหลายตำแหน่งอยู่ในเขตก่อสร้างเดียวกัน

สำหรับโครงการต่อเติมโกดังหรือโรงงาน ควรเตรียมแบบฐานราก ตำแหน่งเสาเข็ม ภาพพื้นที่จริง แนวโครงสร้างเดิม จุดพักวัสดุ และเส้นทางเคลื่อนเครื่องก่อนเริ่มงาน เพื่อให้วิธีติดตั้งสอดคล้องกับทั้งการออกแบบและข้อจำกัดของไซต์ ดูบริการที่เกี่ยวข้องได้ที่ งานต่อเติมอาคาร และ บริการตอกเสาเข็มไมโครไพล์
