ตอกไมโครไพล์ต่อเติมโรงงานบนพื้นคอนกรีตเดิม สมาย คอนเทนเนอร์
Case Study งานฐานรากส่วนต่อเติมโรงงานสมาย คอนเทนเนอร์ คลองสอง บนพื้นคอนกรีตเดิม โดยเปิดจุดตอกเฉพาะตำแหน่งและจัดปั้นจั่นหลายชุดพร้อมท่อนเสาเข็มในพื้นที่เดียวกัน
โครงการนี้เป็นงาน ตอกไมโครไพล์สำหรับฐานรากส่วนต่อเติมโรงงานสมาย คอนเทนเนอร์ อุตสาหกรรม ที่ตำบลคลองสอง อำเภอคลองหลวง จังหวัดปทุมธานี โดยจุดตอกอยู่บนลานคอนกรีตเดิมและกระจายอยู่ตามแนวพื้นที่ก่อสร้างข้างอาคารโรงงาน
ภาพหน้างานทำให้เห็นโจทย์สำคัญของงานชัดเจน คือการเปิดพื้นเฉพาะจุดฐานราก จัดปั้นจั่นหลายชุดให้ทำงานร่วมกัน และวางกองท่อนเสาเข็มกับอุปกรณ์โดยยังเหลือพื้นที่สำหรับคนและเครื่องจักรเคลื่อนย้ายระหว่างตำแหน่งตอก
เปิดพื้นคอนกรีตเดิมเฉพาะจุดตอก
ลานเดิมเป็นพื้นคอนกรีต จึงต้องเปิดพื้นเฉพาะตำแหน่งที่ใช้เป็นจุดตอกก่อนนำปั้นจั่นเข้าประจำตำแหน่ง วิธีทำงานลักษณะนี้ทำให้ขอบเขตงานฐานรากถูกกำหนดเป็นจุด ๆ ตามแนวที่ต้องก่อสร้างต่อ ไม่ใช่รื้อพื้นทั้งลานพร้อมกัน

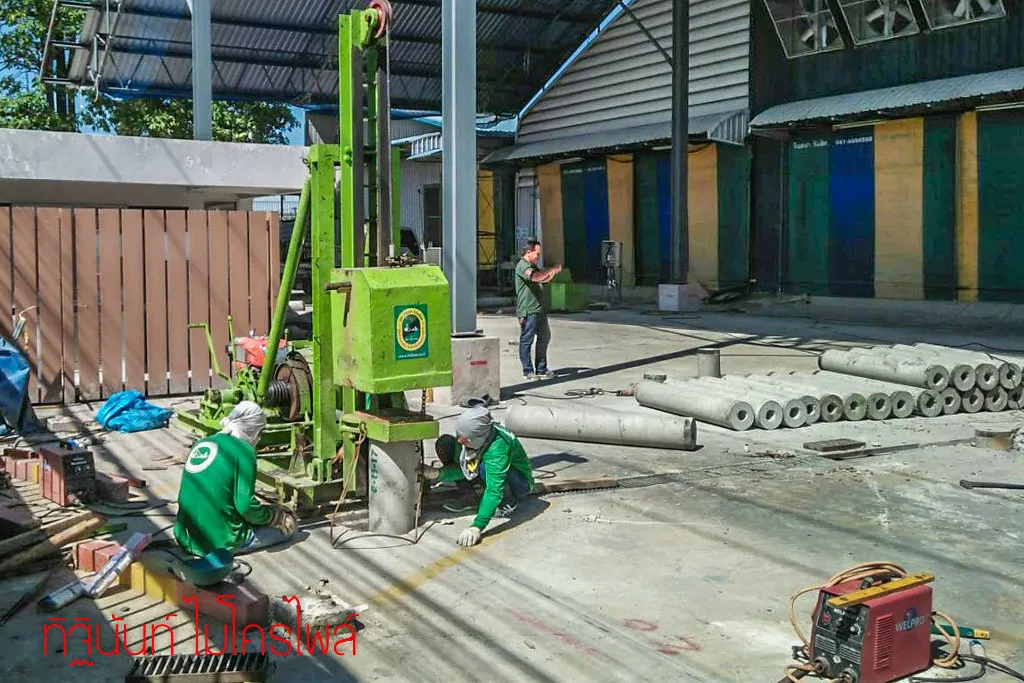

บริเวณฐานปั้นจั่นเห็นจุดเปิดในพื้นคอนกรีตสำหรับแนวเสาเข็ม ขณะที่พื้นที่รอบข้างยังใช้รองรับท่อนเสาเข็มและอุปกรณ์หน้างาน

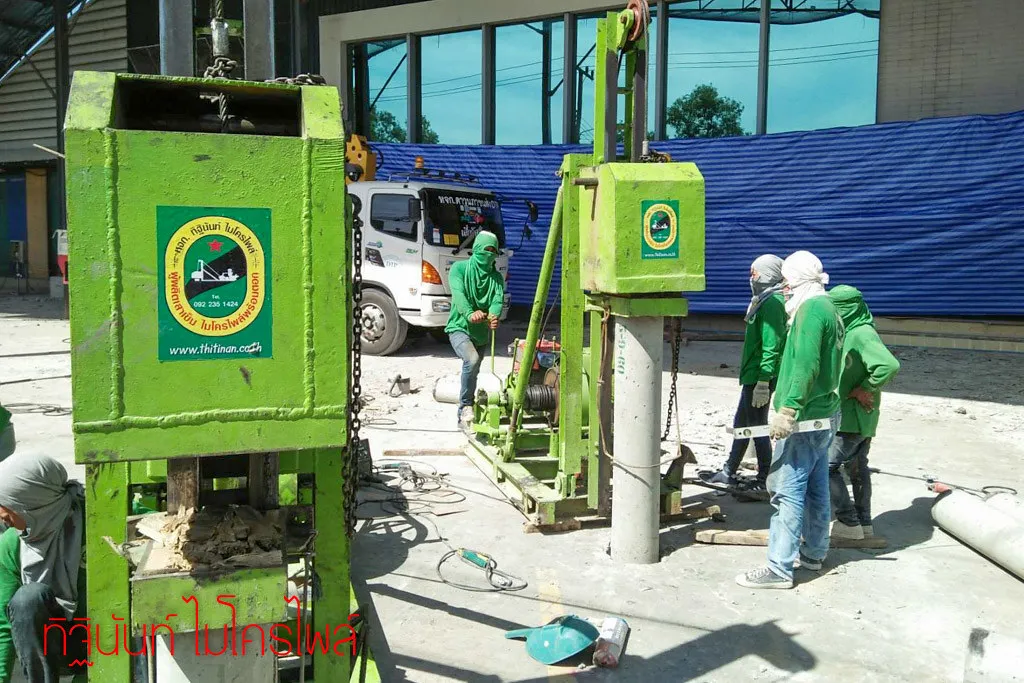

ปั้นจั่นแต่ละชุดต้องเข้าถึงตำแหน่งของตัวเอง ขณะที่ช่างยังต้องมีพื้นที่สำหรับจัดแนวเสาเข็มและทำงานรอบเครื่อง
สำหรับงานต่อเติมบนพื้นที่ใช้งานเดิม ควรตรวจตำแหน่งฐานรากและขอบเขตพื้นที่ที่จะเปิดพื้นจากแบบก่อนเริ่มงาน เพื่อให้จุดตอกสัมพันธ์กับโครงสร้างที่จะก่อสร้างต่อ ดูหลักการเพิ่มเติมได้ที่ งานฐานราก และ งานต่อเติมอาคาร
จัดปั้นจั่นหลายชุดและกองท่อนเสาเข็มในพื้นที่เดียวกัน
ภาพโครงการแสดงปั้นจั่นไมโครไพล์หลายชุดทำงานพร้อมกันบนลานเดียวกัน พร้อมกองท่อนเสาเข็มที่ถูกแยกวางตามพื้นที่ใช้งาน การจัดผังหน้างานจึงต้องคิดทั้งจุดตั้งเครื่อง แนวเคลื่อนปั้นจั่น พื้นที่พักท่อน และพื้นที่สำหรับอุปกรณ์เชื่อมหรือเครื่องมือของแต่ละชุด

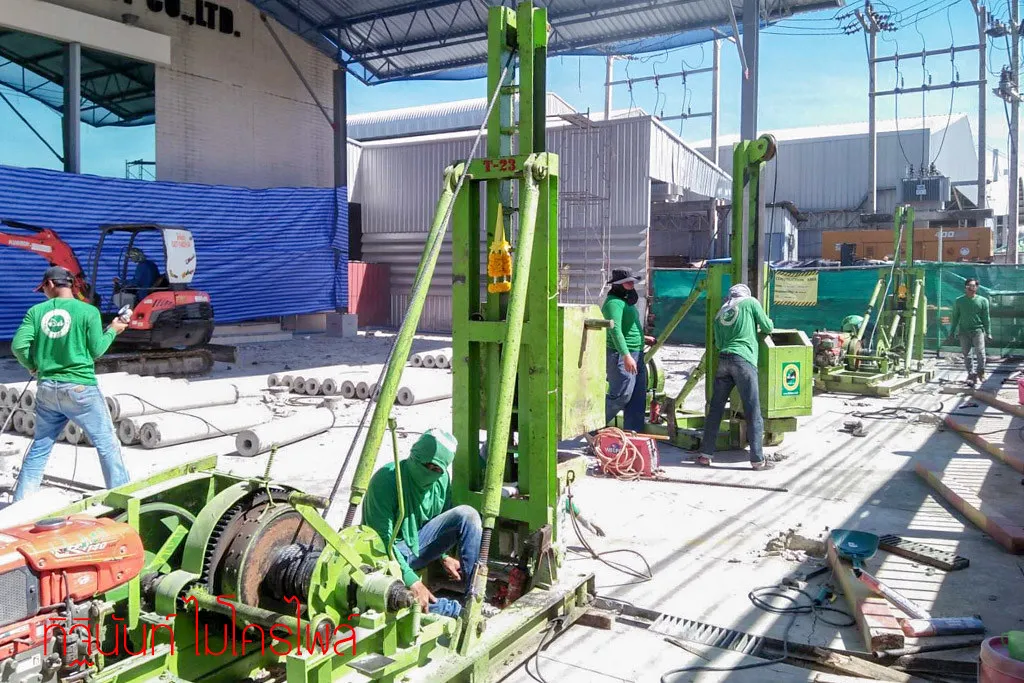

ปั้นจั่นหลายชุดถูกวางตามแนวลานคอนกรีต โดยมีท่อนเสาเข็มและอุปกรณ์กระจายอยู่ใกล้จุดใช้งานแต่ละตำแหน่ง

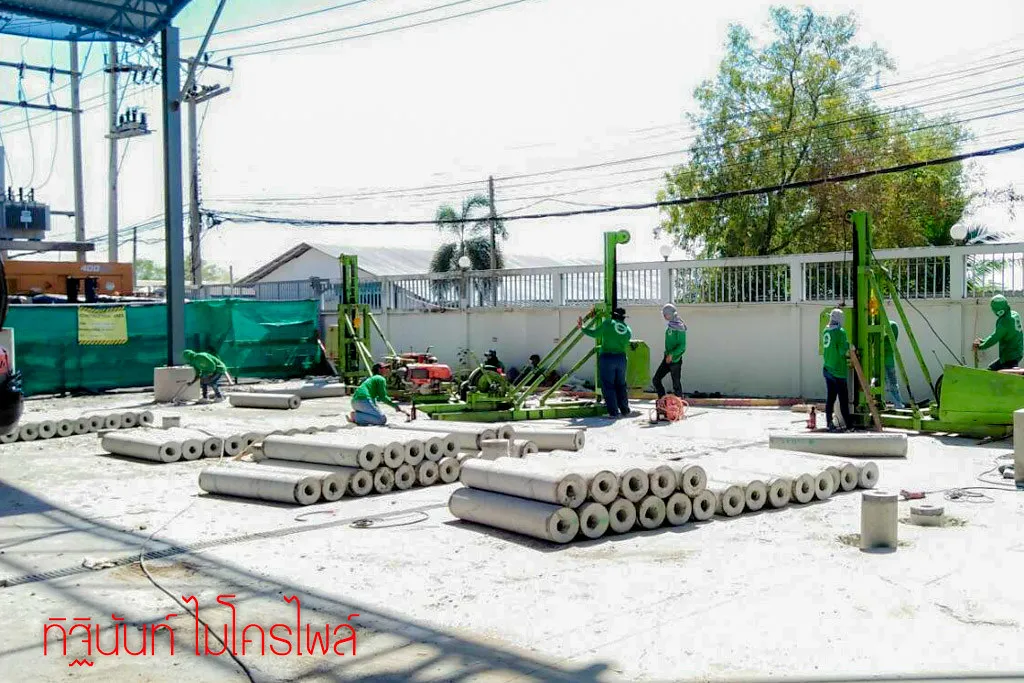

กองท่อนเสาเข็มถูกแบ่งวางในพื้นที่เดียวกับปั้นจั่นหลายชุด จึงต้องเหลือทางสำหรับขนท่อนเข้าสู่จุดตอกแต่ละตำแหน่ง
งานลักษณะนี้ไม่ได้มีเพียงพื้นที่ของตัวเครื่อง แต่ยังต้องเผื่อการเคลื่อนท่อนเสาเข็ม การทำงานของช่าง และเส้นทางที่เครื่องจักรชุดอื่นต้องผ่าน หากจัดวัสดุแน่นเกินไปอาจทำให้ลำดับงานซับซ้อนขึ้นโดยไม่จำเป็น
ใช้รถเฮี๊ยบยกและเคลื่อนปั้นจั่นภายในไซต์
อีกขั้นตอนที่เห็นจากภาพคือการใช้รถเฮี๊ยบยกปั้นจั่นไมโครไพล์ขึ้นหรือลงจากรถบรรทุก การขนย้ายเครื่องจึงต้องมีพื้นที่ให้รถเข้าถึง จุดวางเครื่องที่ชัดเจน และบริเวณสำหรับควบคุมการยกโดยไม่ชนกับกองท่อนเสาเข็มหรือเครื่องจักรชุดอื่น

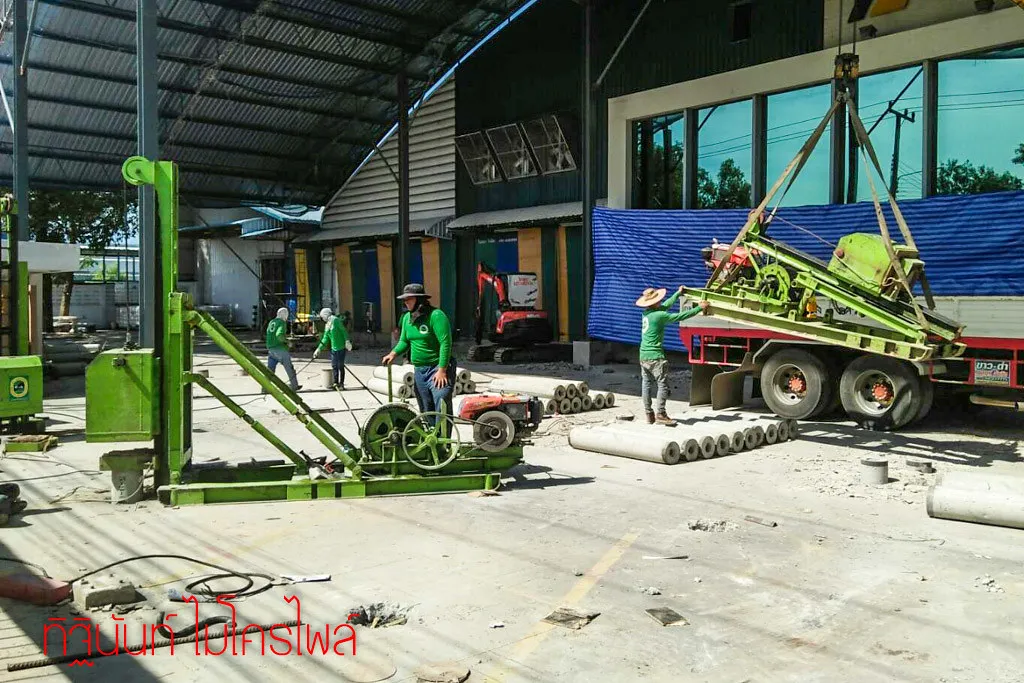

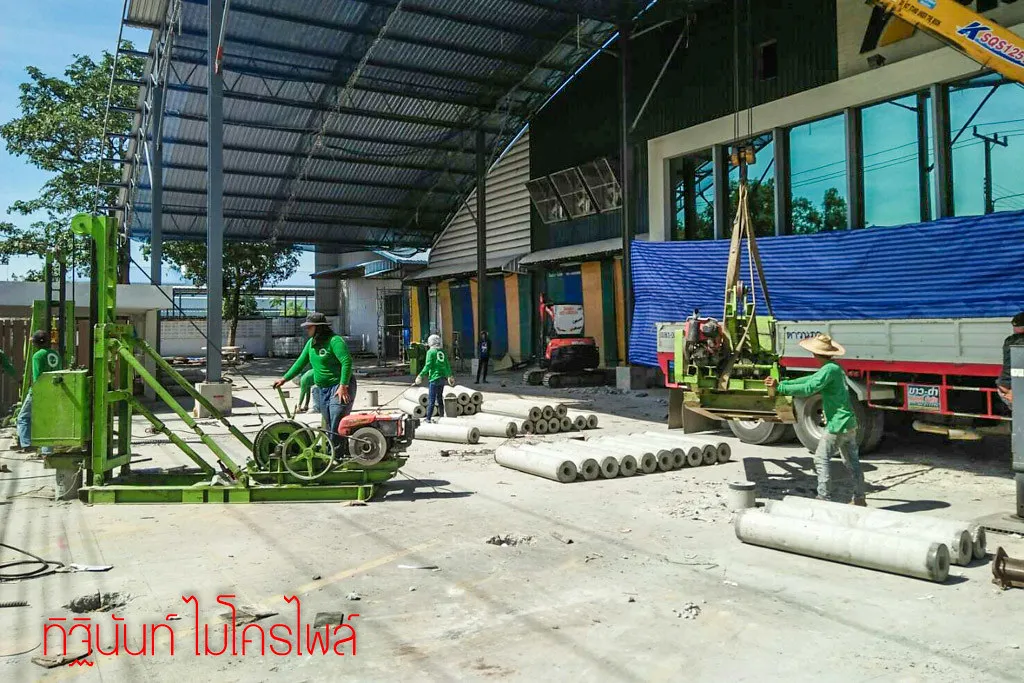

ปั้นจั่นถูกยกด้วยเครนบนรถบรรทุก ขณะที่อีกชุดยังตั้งอยู่บนลานและมีกองท่อนเสาเข็มอยู่ใกล้บริเวณยก
การยกเครื่องจักรเป็นส่วนหนึ่งของลำดับโลจิสติกส์หน้างาน จึงต้องประสานตำแหน่งรถ จุดวางปั้นจั่น และวัสดุที่อยู่รอบพื้นที่เดียวกัน
พื้นที่โรงงานเดิมมีผลต่อการวางลำดับงาน

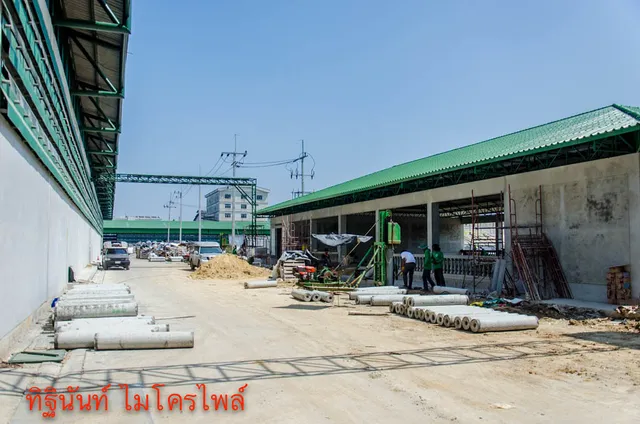

จุดตอกบางส่วนอยู่ใต้หลังคาและใกล้เสาอาคาร ขณะที่อีกด้านของลานมีรถบรรทุก เครื่องจักร และแนวทางสัญจร ภาพจึงสะท้อนว่าการทำฐานรากในโรงงานเดิมต้องวางแผนพื้นที่ร่วมกับกิจกรรมอื่นของไซต์ ไม่ใช่พิจารณาเฉพาะตำแหน่งเสาเข็มแต่ละต้น

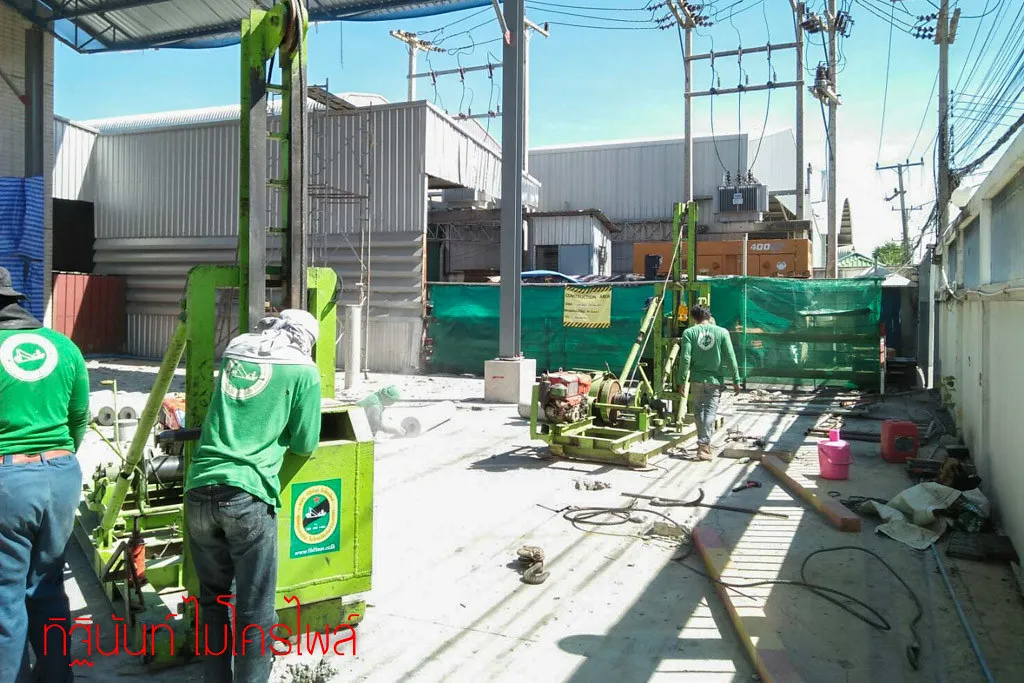

แนวทำงานของปั้นจั่นอยู่ระหว่างตัวโรงงานกับขอบพื้นที่ก่อสร้าง จึงต้องรักษาทางเคลื่อนเครื่องและพื้นที่ปฏิบัติงานให้ต่อเนื่อง

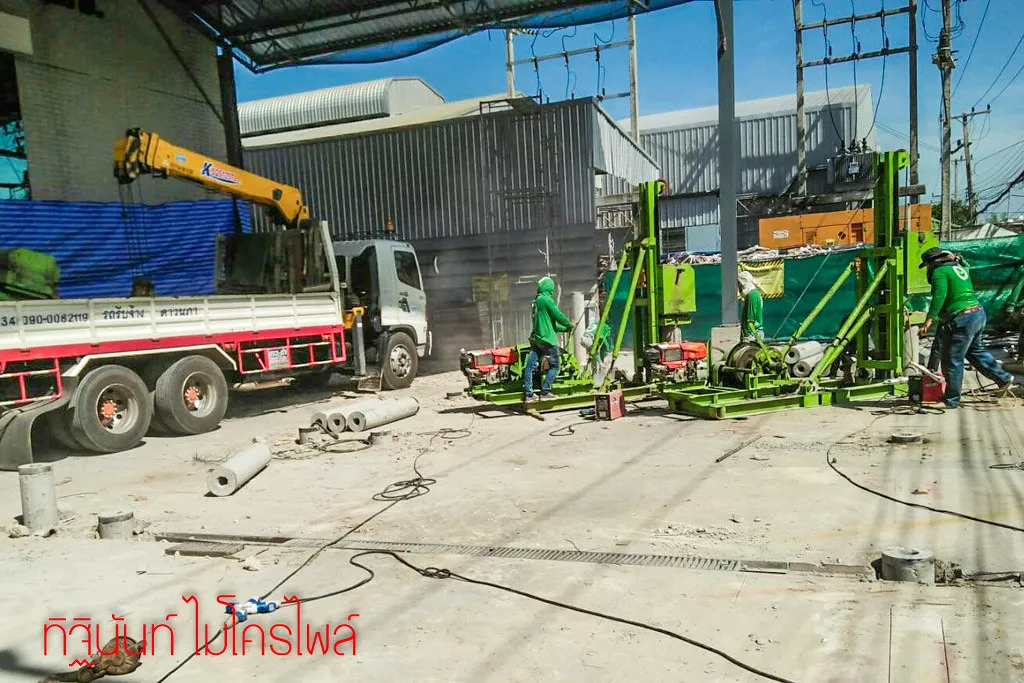

รถขนเครื่องจักร ปั้นจั่น และจุดตอกต้องใช้ลานเดียวกัน การจัดลำดับเข้าออกจึงมีผลต่อความต่อเนื่องของงานฐานราก
สิ่งที่ Case Study นี้สะท้อน
งานสมาย คอนเทนเนอร์แสดงให้เห็นว่า งานไมโครไพล์ต่อเติมโรงงานบนพื้นคอนกรีตเดิมต้องวางแผนทั้งจุดตอกและการใช้พื้นที่ร่วมกันของเครื่องจักร ตั้งแต่การเปิดพื้นเฉพาะตำแหน่ง การจัดปั้นจั่นหลายชุด การพักท่อนเสาเข็ม ไปจนถึงการยกและเคลื่อนเครื่องด้วยรถเฮี๊ยบ
หากเป็นโครงการลักษณะใกล้เคียงกัน ควรเตรียมแบบฐานราก ตำแหน่งจุดตอก ภาพทางเข้ารถขนเครื่องจักร พื้นที่วางท่อนเสาเข็ม และข้อจำกัดของอาคารเดิมก่อนกำหนดลำดับเข้าทำงาน ดูข้อมูลเพิ่มเติมได้ที่ บริการตอกเสาเข็มไมโครไพล์ และ เสาเข็มไมโครไพล์
