ตอกไมโครไพล์ฐานรากรางรับน้ำโกดัง บริษัท อินเตอร์ไฮด์

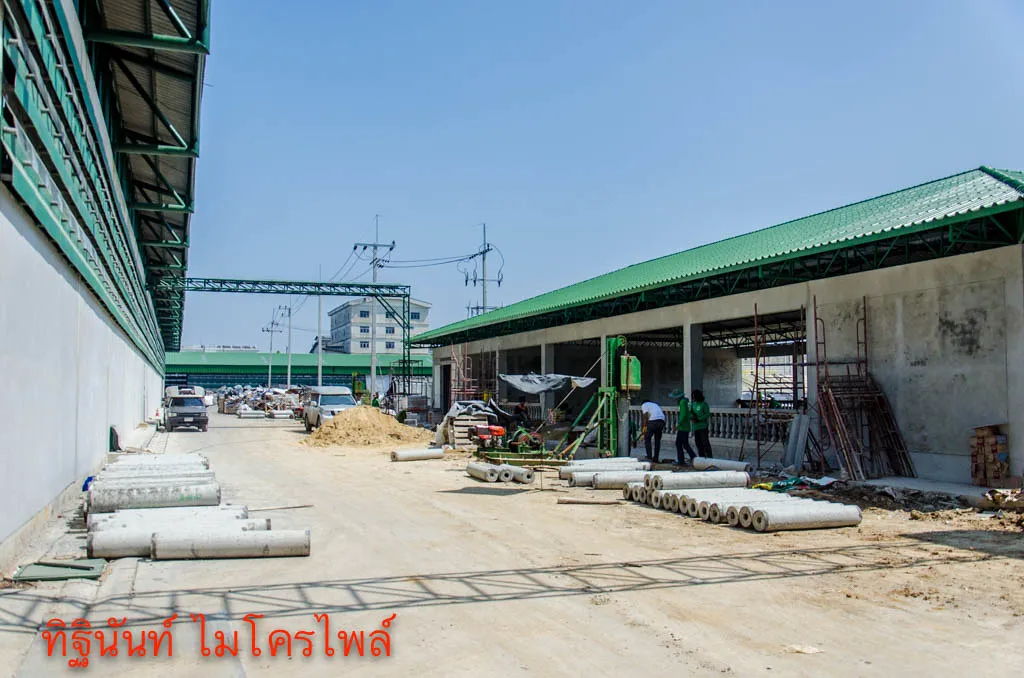

Case Study นี้เป็นงานทำฐานรากสำหรับ รางรับน้ำของโกดัง บริษัท อินเตอร์ไฮด์ จำกัด (มหาชน) บางปู โดยจุดตอกอยู่ตามแนวลานระหว่างอาคารโกดังที่ก่อสร้างขึ้นแล้ว ภาพหน้างานแสดงว่าปั้นจั่น ท่อนเสาเข็ม อุปกรณ์เชื่อม และทางสัญจรต้องใช้พื้นที่เดียวกัน จึงต้องวางแผนทั้งตำแหน่งตอกและการจัดพื้นที่ทำงานไปพร้อมกัน

โครงการนี้ใช้ไมโครไพล์ท่อนสั้นยาวประมาณ 1.5 เมตร เชื่อมต่อระหว่างตอก และมีความลึกเฉลี่ยประมาณ 21 เมตร สำหรับโกดังหรืออาคารอื่น ขนาดและความลึกของเสาเข็มต้องกำหนดจากแบบ สภาพดิน น้ำหนักโครงสร้าง และเกณฑ์ควบคุมงานของโครงการนั้น

โจทย์หน้างาน: ฐานรากรางรับน้ำระหว่างอาคารโกดัง

จุดทำงานไม่ได้อยู่ในพื้นที่โล่งแยกจากอาคาร แต่เป็นแนวยาวตามลานข้างโกดัง จึงต้องรักษาพื้นที่สำหรับปั้นจั่นและทีมงาน ขณะเดียวกันก็ต้องเหลือทางสำหรับขนท่อนเสาเข็มและการใช้งานของหน้างานส่วนอื่น ภาพมุมกว้างช่วยให้เห็นว่าการวางกองวัสดุผิดตำแหน่งอาจกระทบทางเข้าจุดตอกถัดไปได้ทันที

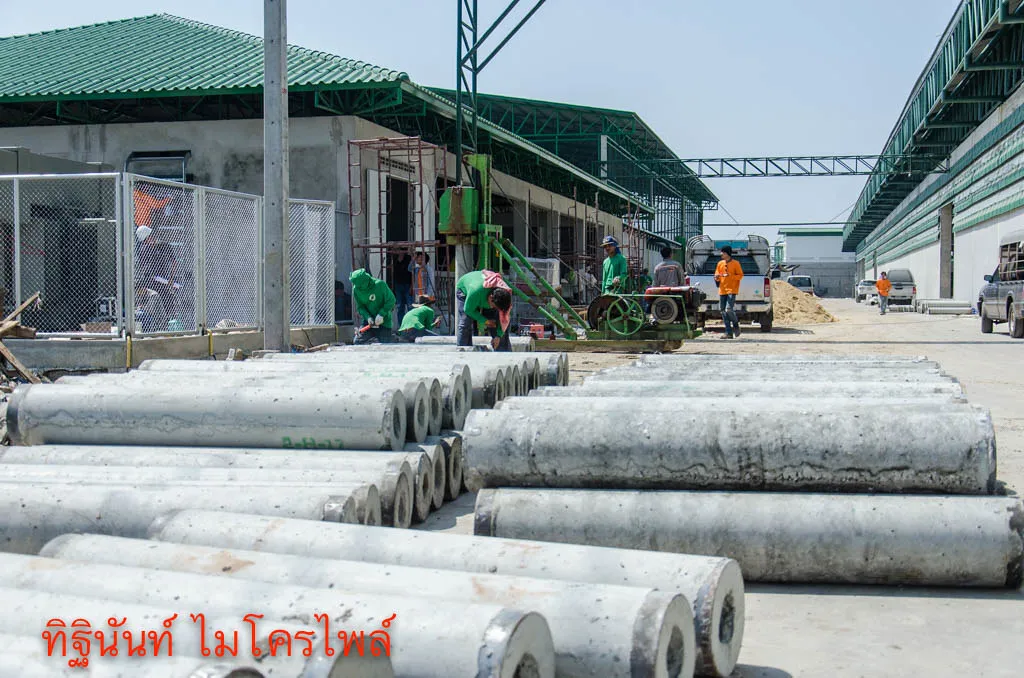

ท่อนเสาเข็มถูกจัดเป็นชุดตามแนวลานใกล้พื้นที่ทำงาน เพื่อให้ลำเลียงเข้าปั้นจั่นได้โดยไม่ต้องขนจากจุดพักที่อยู่ไกลทุกครั้ง

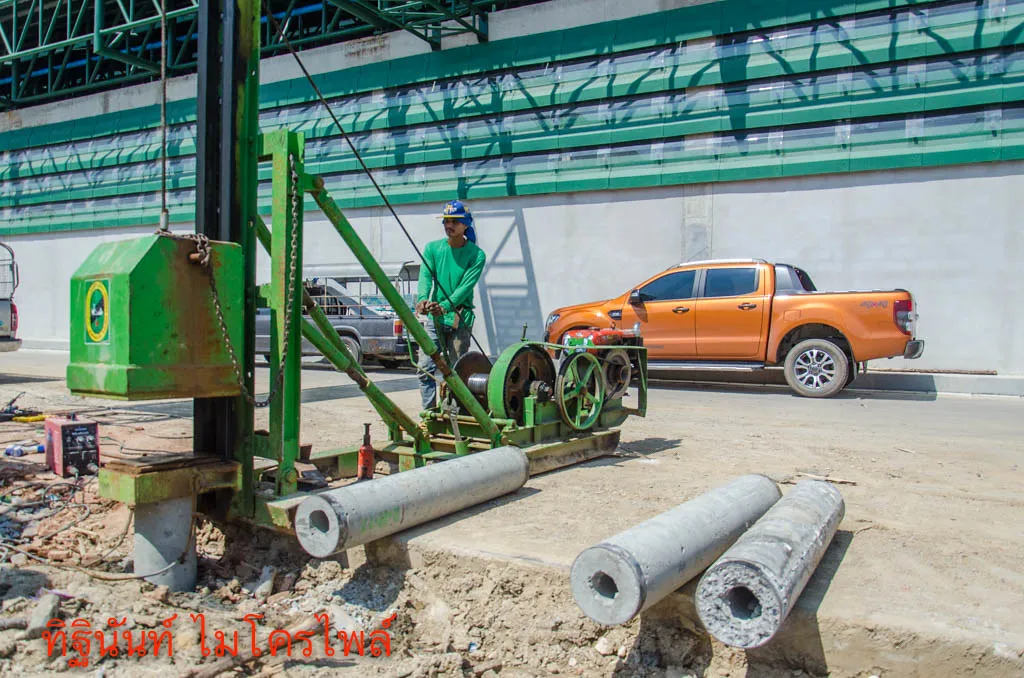

พื้นที่ตั้งปั้นจั่นอยู่ชิดแนวอาคารและมีท่อนเสาเข็มวางอยู่รอบบริเวณ จึงต้องคิดเรื่องพื้นที่เครื่องจักรและพื้นที่พักวัสดุร่วมกัน

สำหรับงานลักษณะนี้ ควรสำรวจแนวฐานราก ทางเข้าปั้นจั่น ความกว้างลาน จุดพักท่อน และเส้นทางสัญจรก่อนเริ่มงานจริง ดูหลักการที่เกี่ยวข้องได้ที่ งานฐานราก และ บริการตอกเสาเข็มไมโครไพล์

เสาเข็มท่อนสั้นช่วยให้จัดการวัสดุในแนวทางแคบได้ง่ายขึ้น

เสาเข็มของโครงการยาวท่อนละประมาณ 1.5 เมตร จึงสามารถจัดวางเป็นท่อนสั้นตามแนวลานและนำเข้าจุดตอกทีละท่อนได้ วิธีนี้ช่วยลดความต้องการพื้นที่สำหรับวางเสาเข็มยาวทั้งต้น แต่ยังต้องมีพื้นที่เพียงพอสำหรับยกตั้งท่อนและเข้าถึงจุดต่อ

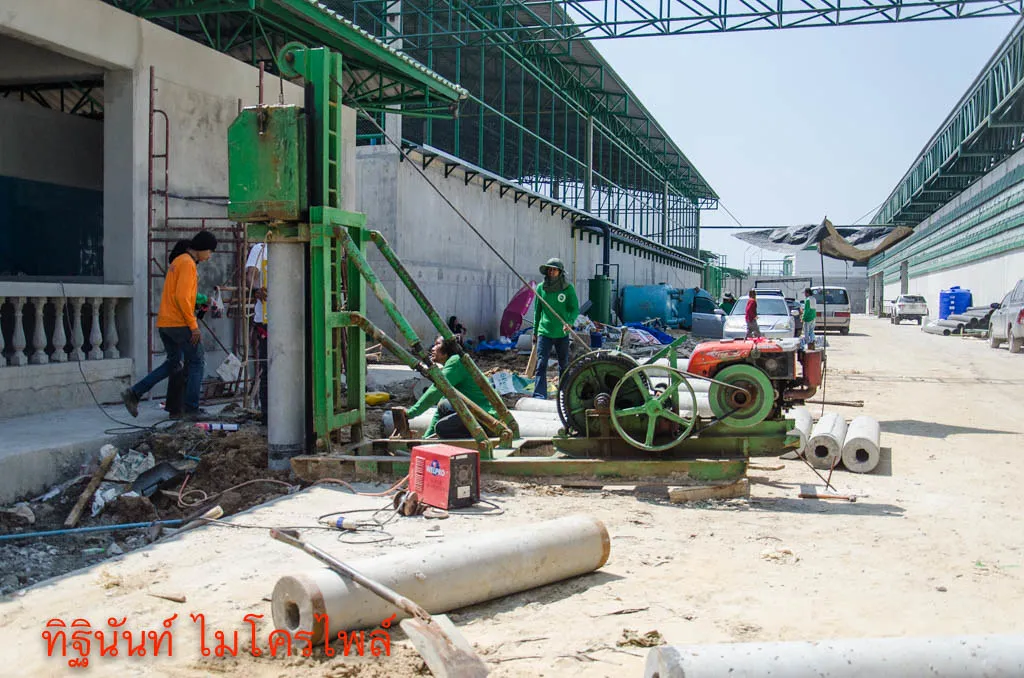

ปั้นจั่นและท่อนเสาเข็มอยู่ในระยะใกล้กัน ขณะที่แนวอาคารเดิมอยู่ติดกับพื้นที่ทำงาน

อีกประเด็นคือจุดพักท่อนเสาเข็มควรวางให้ใกล้พื้นที่ใช้งานแต่ยังเปิดแนวเดินเครื่องและทางเข้าสู่ตำแหน่งตอกถัดไป เพราะงานฐานรากแบบแนวยาวอาจต้องย้ายปั้นจั่นไปตามหลายตำแหน่งภายในลานเดียวกัน

เชื่อมรอยต่อที่จุดตอกและตรวจแนวระหว่างทำงาน

เมื่อตอกท่อนแรกลงไปแล้ว ท่อนถัดไปจะถูกนำมาต่อและเชื่อมบริเวณรอยต่อก่อนตอกต่อ ภาพหน้างานมีทั้งมุมการทำงานของช่างและภาพระยะใกล้ของแนวเชื่อม ซึ่งช่วยแยกให้เห็นว่าการต่อท่อนเป็นขั้นตอนหนึ่งของงาน ไม่ใช่เพียงการวางเสาเข็มต่อกันแล้วตอกต่อทันที

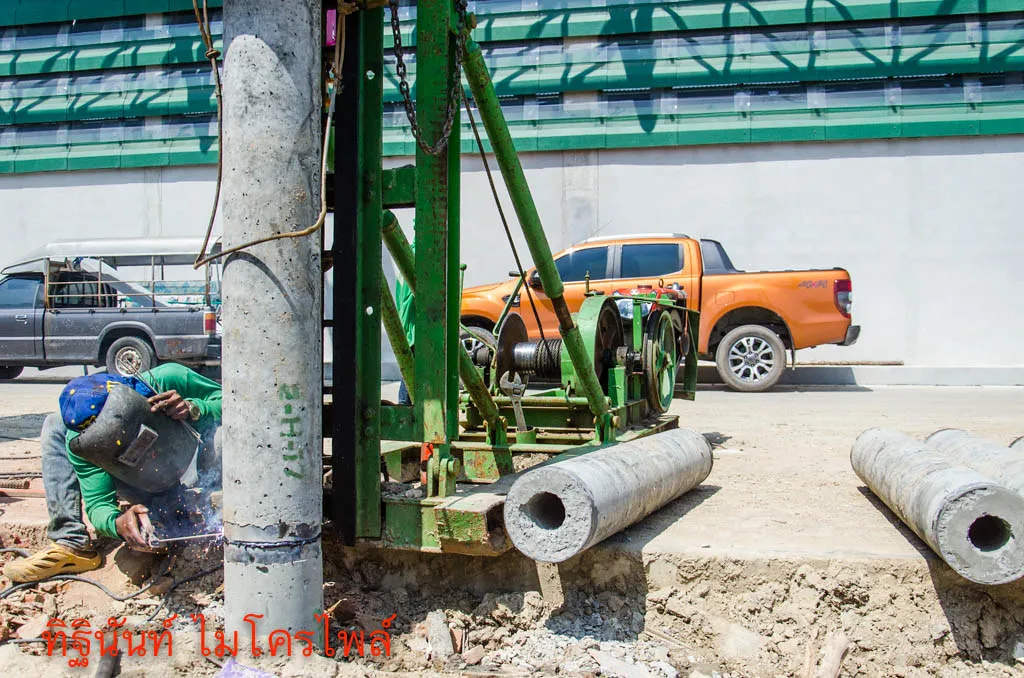

ช่างทำรอยต่อที่ฐานปั้นจั่นก่อนเดินงานเสาเข็มท่อนถัดไป

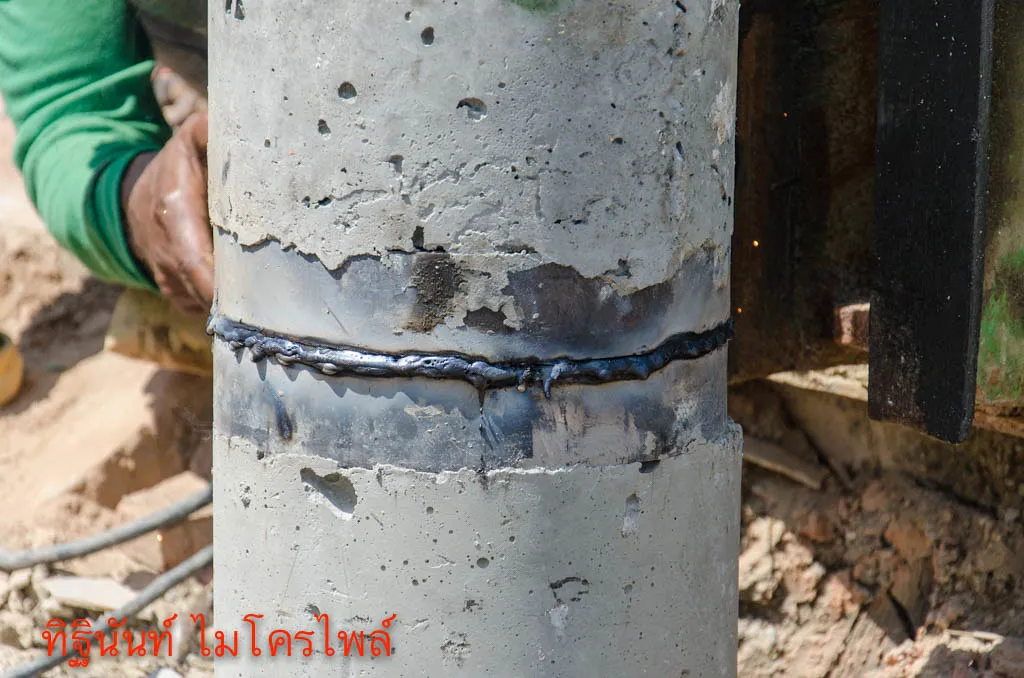

ภาพระยะใกล้แสดงแนวเชื่อมรอบรอยต่อของท่อนเสาเข็ม ซึ่งเป็นจุดที่ต้องควบคุมระหว่างการต่อท่อน

ทีมงานใช้ระดับน้ำตรวจแนวเสาเข็มระหว่างทำงาน เพื่อช่วยควบคุมแนวดิ่งของเสาเข็มก่อนเดินงานลงลึกต่อไป หลักการตรวจแนวมีความสำคัญเป็นพิเศษเมื่อปั้นจั่นต้องตั้งใกล้อาคารหรือมีพื้นที่ปรับตำแหน่งจำกัด อ่านเพิ่มเติมได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

ความลึกและเกณฑ์ควบคุมงานของโครงการ

งานนี้มีความลึกเฉลี่ยประมาณ 21 เมตร ขณะที่โครงการอื่นในบางปูหรือสมุทรปราการอาจใช้ความลึกต่างกันตามชั้นดิน ขนาดและชนิดเสาเข็ม น้ำหนักของโครงสร้าง และเกณฑ์ควบคุมงานของแต่ละโครงการ

สำหรับผู้วางแผนงาน สิ่งที่สำคัญกว่าการจำตัวเลขความลึกคือควรมีแบบฐานราก ตำแหน่งเสาเข็ม และวิธีตรวจสอบระหว่างตอกให้ชัดเจนก่อนเริ่มงาน หากข้อมูลหน้างานหรือแนวฐานรากมีการเปลี่ยน ควรให้วิศวกรพิจารณาก่อนปรับตำแหน่งหรือวิธีทำงาน

สิ่งที่ Case Study นี้สะท้อน

กรณีอินเตอร์ไฮด์แสดงให้เห็นว่า งานไมโครไพล์ในลานระหว่างโกดังต้องบริหารพื้นที่มากพอ ๆ กับกระบวนการตอกเสาเข็ม ตั้งแต่จุดพักท่อน ทางเคลื่อนปั้นจั่น พื้นที่ของช่าง จุดเชื่อม และแนวอาคารเดิมที่อยู่ใกล้จุดทำงาน

การใช้เสาเข็มท่อนสั้นช่วยให้จัดการวัสดุในพื้นที่ลักษณะนี้ได้ แต่ไม่ได้แทนการออกแบบฐานรากหรือการควบคุมแนวตอก หากกำลังวางแผนต่อเติมหรือเพิ่มโครงสร้างภายในพื้นที่โรงงาน ควรเริ่มจากแบบฐานรากและการสำรวจเส้นทางเครื่องจักรจริงก่อนเลือกวิธีเข้าทำงาน ดูบริการที่เกี่ยวข้องได้ที่ งานต่อเติมอาคาร
