ตอกไมโครไพล์ต่อเติมโรงงาน เบ็นไมเยอร์ เคมีคอลส์ ลาดกระบัง

Case Study นี้เป็นงานทำฐานรากสำหรับส่วนต่อเติมของโรงงานเบ็นไมเยอร์ เคมีคอลส์ ในเขตลาดกระบัง โดยใช้ เสาเข็มไมโครไพล์หน้าตัด 25 เซนติเมตร ภาพหน้างานแสดงตั้งแต่การเตรียมพื้นที่ การนำเครื่องจักรเข้าจุดทำงาน การจัดท่อนเสาเข็ม และการตรวจแนวตอกในบริเวณที่อยู่ใกล้อาคารโรงงานเดิม

จุดสำคัญของงานลักษณะนี้ไม่ได้มีเฉพาะขนาดเสาเข็ม แต่ต้องวางแผนพื้นที่เครื่องจักร รถขนส่ง จุดพักท่อนเสาเข็ม และแนวฐานรากให้ทำงานร่วมกันได้โดยไม่ขัดกับอาคารและทางเข้าออกที่มีอยู่

โจทย์หน้างาน: ทำฐานรากส่วนต่อเติมข้างอาคารโรงงานเดิม

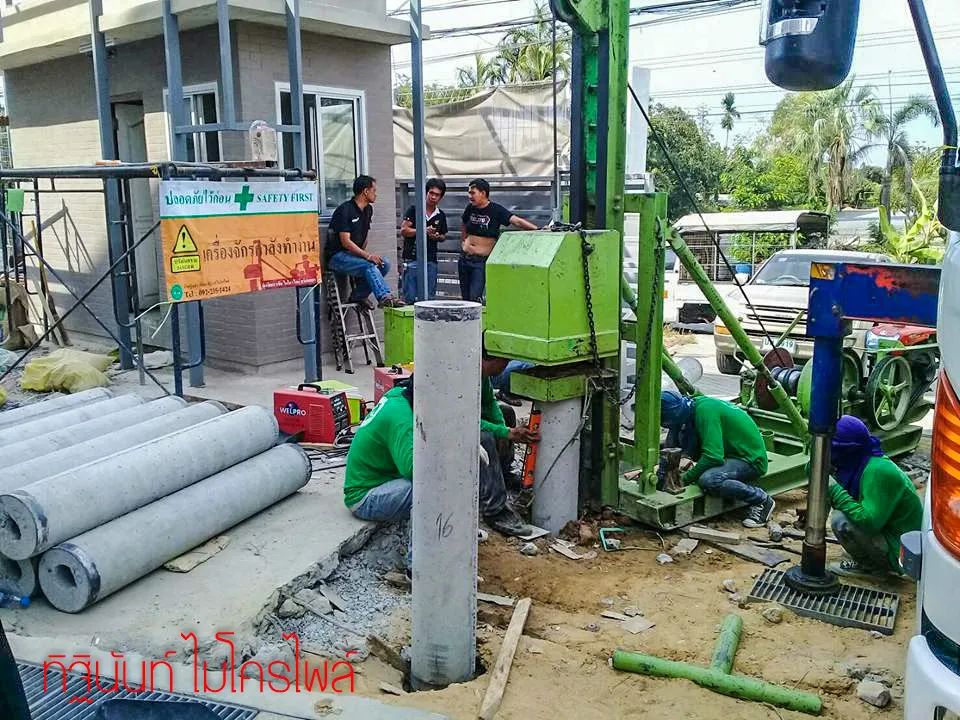

ภาพพื้นที่แสดงว่าจุดทำงานอยู่ชิดอาคารโรงงานและมีรถบรรทุก เครื่องจักร และท่อนเสาเข็มอยู่ในบริเวณเดียวกัน การเข้าทำงานจึงต้องคิดทั้งเส้นทางนำเครื่องจักรเข้า จุดตั้งปั้นจั่น และพื้นที่สำหรับยกหรือพักวัสดุก่อนเริ่มตอกจริง

รถบรรทุกและปั้นจั่นอยู่ในแนวทำงานเดียวกับอาคารเดิม แสดงข้อจำกัดด้านพื้นที่ที่ต้องพิจารณาก่อนจัดตำแหน่งเครื่องจักร

สำหรับงานต่อเติมอาคารเดิม ควรแยกให้ชัดระหว่างตำแหน่งส่วนที่จะก่อสร้างใหม่กับระบบฐานรากที่จะรองรับน้ำหนัก แล้วจึงวางตำแหน่งจุดตอกตามแบบ ดูหลักการเพิ่มเติมได้ที่ งานต่อเติมอาคาร และ งานฐานราก

เตรียมพื้นที่ก่อนงานฐานราก

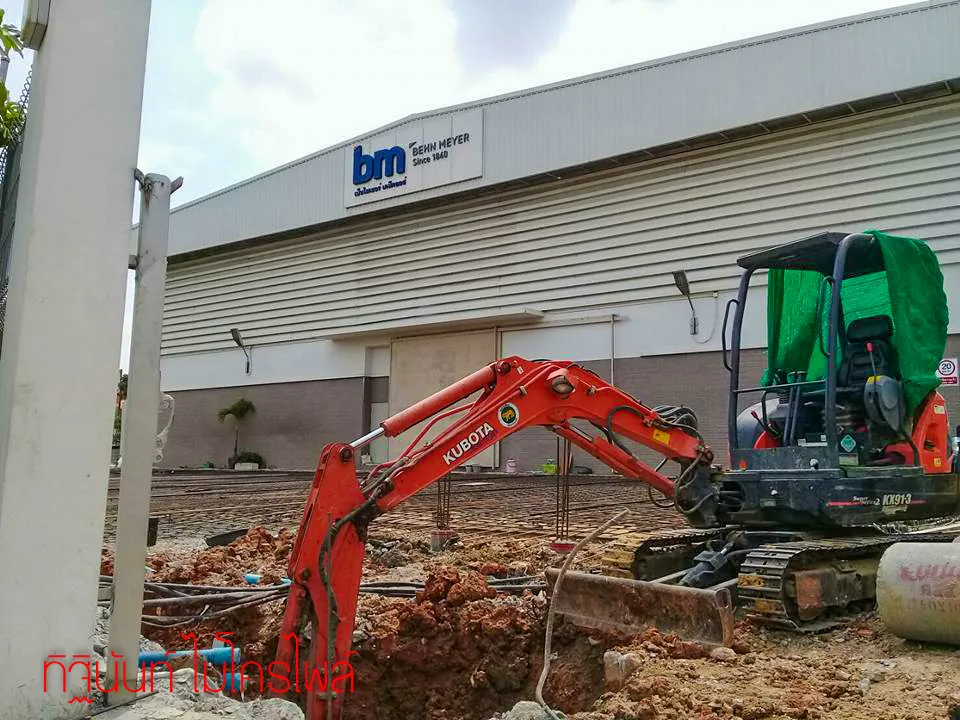

ก่อนตั้งปั้นจั่น พื้นที่บริเวณฐานรากต้องพร้อมสำหรับการทำงานตามขอบเขตของโครงการ ภาพหน้างานแสดงรถขุดทำงานบนพื้นที่ดินข้างอาคาร โดยด้านหลังเป็นตัวโรงงานและมีเหล็กเสริมของงานก่อสร้างอยู่ในบริเวณเดียวกัน

ภาพการเตรียมพื้นที่ช่วยให้เห็นความสัมพันธ์ระหว่างเขตก่อสร้างใหม่กับอาคารโรงงานเดิมก่อนขั้นตอนตอกเสาเข็ม

เสาเข็มไมโครไพล์ 25 เซนติเมตรและเกณฑ์ควบคุมงาน

โครงการนี้ใช้ไมโครไพล์หน้าตัด 25 เซนติเมตร โดยมีค่าน้ำหนักปลอดภัยประมาณ 20–30 ตันต่อต้นเมื่อการตอกถึงเกณฑ์ที่กำหนดด้วยวิธี Last 10 Blow สำหรับอาคารอื่น ขนาดเสาเข็มและกำลังรับน้ำหนักที่ใช้ต้องพิจารณาจากแบบฐานราก สภาพดิน และเกณฑ์ออกแบบของโครงการนั้น

ขนาด จำนวนต้น ความลึก และกำลังรับน้ำหนักที่ใช้จริงต้องอ้างอิงแบบฐานราก น้ำหนักโครงสร้าง ชั้นดิน และเกณฑ์ของวิศวกรในแต่ละโครงการ ดูรายละเอียดผลิตภัณฑ์และหลักการที่เกี่ยวข้องได้ที่ ไมโครไพล์ขนาด 25 เซนติเมตร

จัดปั้นจั่นและท่อนเสาเข็มในพื้นที่เดียวกัน

ภาพรวมจุดตอกแสดงว่าปั้นจั่น ท่อนเสาเข็ม และพื้นที่ของช่างอยู่ใกล้กันมาก การจัดลำดับการนำท่อนเสาเข็มเข้าจุดตอกจึงเป็นส่วนหนึ่งของการวางแผนหน้างาน ไม่ใช่เพียงนำเครื่องจักรมาตั้งแล้วเริ่มตอกได้ทันที

พื้นที่ที่มีรถขนส่งเข้าออกด้วยต้องเผื่อแนวเคลื่อนย้ายและพื้นที่ทำงานของคนให้ชัดเจน โดยเฉพาะเมื่อจุดตอกอยู่ใกล้แนวอาคารเดิมและขอบเขตก่อสร้างใหม่

ตรวจแนวเสาเข็มก่อนและระหว่างตอก

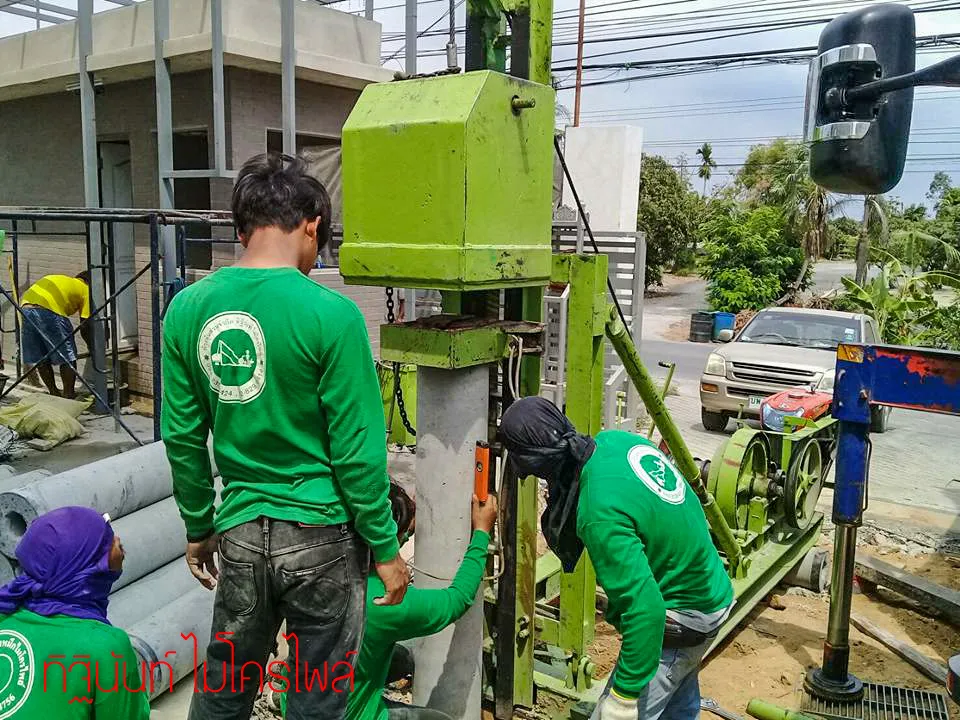

ในภาพหน้างานเห็นทีมงานใช้เครื่องมือแนบกับท่อนเสาเข็มเพื่อตรวจแนวระหว่างทำงาน การควบคุมแนวมีความสำคัญเพราะตำแหน่งเสาเข็มต้องสัมพันธ์กับฐานรากที่จะก่อสร้างต่อ หากแนวเอียงหรือจุดตอกคลาดเคลื่อนอาจกระทบรายละเอียดฐานรากภายหลัง

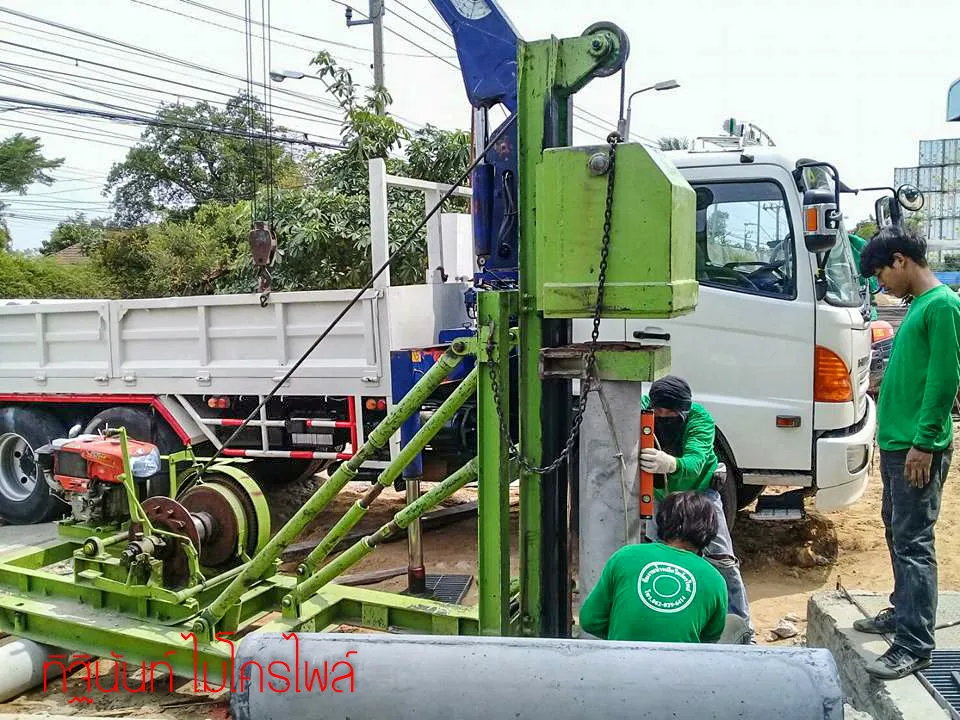

ช่างตรวจแนวท่อนเสาเข็มที่จุดตอก โดยมีปั้นจั่นและรถบรรทุกอยู่ในพื้นที่ทำงานเดียวกัน

ภาพระยะใกล้แสดงการตรวจแนวเสาเข็มระหว่างทำงานก่อนเดินขั้นตอนต่อไป

อ่านหลักการเพิ่มเติมได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

การนำเครื่องจักรเข้าหน้างานเป็นส่วนหนึ่งของแผนฐานราก

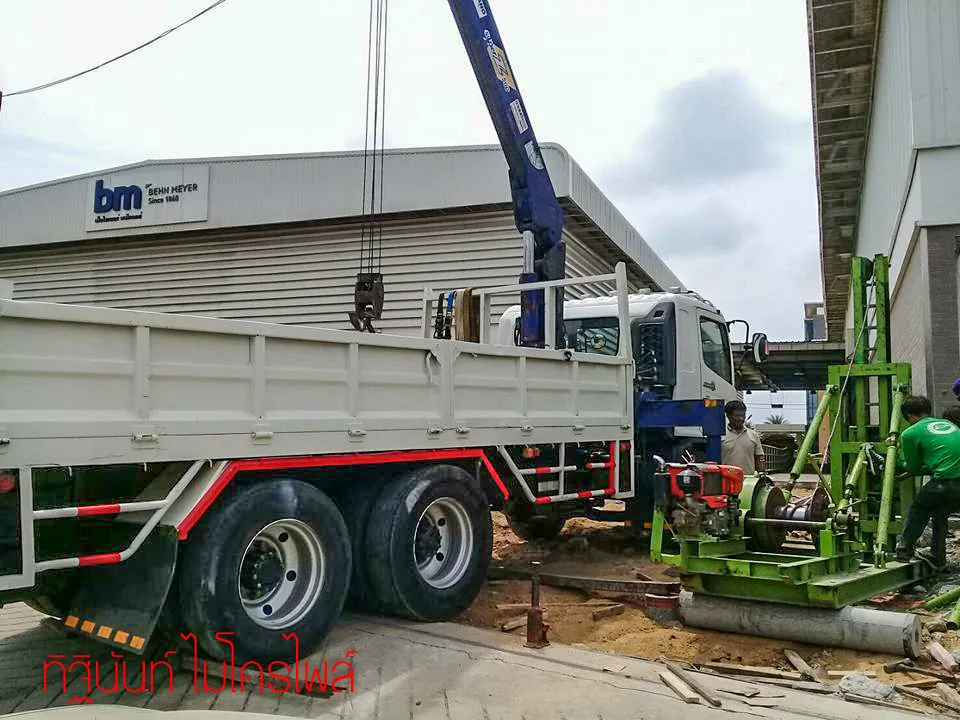

การทำงานในพื้นที่โรงงานต้องคิดถึงวิธีนำปั้นจั่นและท่อนเสาเข็มมาถึงตำแหน่งจริงด้วย ภาพอีกมุมแสดงรถบรรทุกอยู่ชิดกับชุดเครื่องตอกและมีผู้ปฏิบัติงานอยู่รอบเครื่อง จึงเห็นได้ว่าพื้นที่สำหรับรถและเครื่องจักรมีผลต่อการจัดจุดทำงานโดยตรง

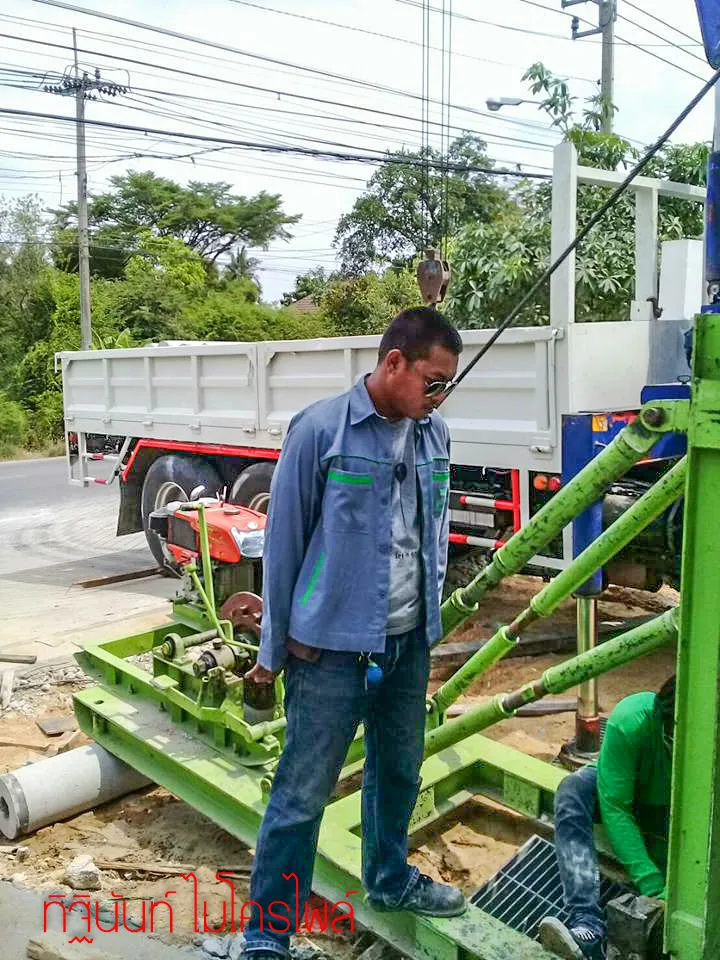

พื้นที่ระหว่างรถบรรทุก ปั้นจั่น และจุดตอกต้องถูกจัดให้เพียงพอต่อการทำงานและการเคลื่อนย้ายวัสดุ

ก่อนทำฐานรากส่วนต่อเติมโรงงาน ควรเตรียมข้อมูลอะไร

ก่อนเลือกชนิดหรือขนาดเสาเข็ม ควรมีแบบส่วนต่อเติม ตำแหน่งฐานราก น้ำหนักโครงสร้าง ข้อมูลฐานรากเดิมถ้ามี ภาพทางเข้าไซต์ และพื้นที่ว่างสำหรับรถขนส่งกับเครื่องจักร หากมีท่อ ระบบสาธารณูปโภค หรือโครงสร้างเดิมใกล้ตำแหน่งตอก ก็ควรสำรวจไว้ก่อนเริ่มงาน

ข้อมูลเหล่านี้ช่วยให้แยกได้ว่าเงื่อนไขใดเป็นเรื่องการออกแบบฐานราก และเงื่อนไขใดเป็นเรื่องวิธีเข้าทำงานจริง ซึ่งต้องนำมาพิจารณาควบคู่กัน

สิ่งที่ Case Study นี้สะท้อน

งานเบ็นไมเยอร์ เคมีคอลส์ แสดงให้เห็นว่า งานไมโครไพล์สำหรับต่อเติมโรงงานต้องเชื่อมการออกแบบฐานรากกับการจัดพื้นที่หน้างานเข้าด้วยกัน ตั้งแต่การเตรียมพื้น การนำรถและปั้นจั่นเข้า การจัดท่อนเสาเข็ม ไปจนถึงการตรวจแนวและเกณฑ์ควบคุมช่วงปลายการตอก

สำหรับโรงงานหรืออาคารอื่น การเลือกขนาดเสาเข็มและกำลังรับน้ำหนักควรเริ่มจากแบบฐานราก น้ำหนักโครงสร้าง สภาพดิน และเงื่อนไขหน้างาน ก่อนกำหนดวิธีติดตั้งที่เหมาะสม
