ตอกไมโครไพล์สร้างบ้านในซอยแคบ จรัญสนิทวงศ์

Case Study นี้เป็นงานทำฐานรากสำหรับบ้านย่านจรัญสนิทวงศ์ ใกล้วัดดงมูลเหล็ก โดยข้อจำกัดเริ่มตั้งแต่ถนนและซอยทางเข้า ไปจนถึงทางเดินแคบที่ใช้ลำเลียงเครื่องจักรและท่อนเสาเข็มเข้าสู่พื้นที่ก่อสร้างจริง ภาพหน้างานจึงสะท้อนทั้งเรื่องโลจิสติกส์และการทำงานใกล้สิ่งปลูกสร้างเดิม ไม่ใช่เฉพาะขั้นตอนการตอกเสาเข็ม

พื้นที่อยู่ในเขตดินอ่อนและใช้เสาเข็มไมโครไพล์สำหรับฐานรากบ้าน โดยชนิด ขนาด จำนวน และความลึกของเสาเข็มต้องกำหนดจากแบบและสภาพหน้างานของบ้านแต่ละหลัง ไม่ใช่อ้างอิงจากตำแหน่งที่ตั้งเพียงอย่างเดียว ดูหลักการทั่วไปได้ที่ งานฐานราก และ เสาเข็มไมโครไพล์

โจทย์หน้างาน: จากถนนใหญ่เข้าสู่พื้นที่ก่อสร้างในซอยแคบ

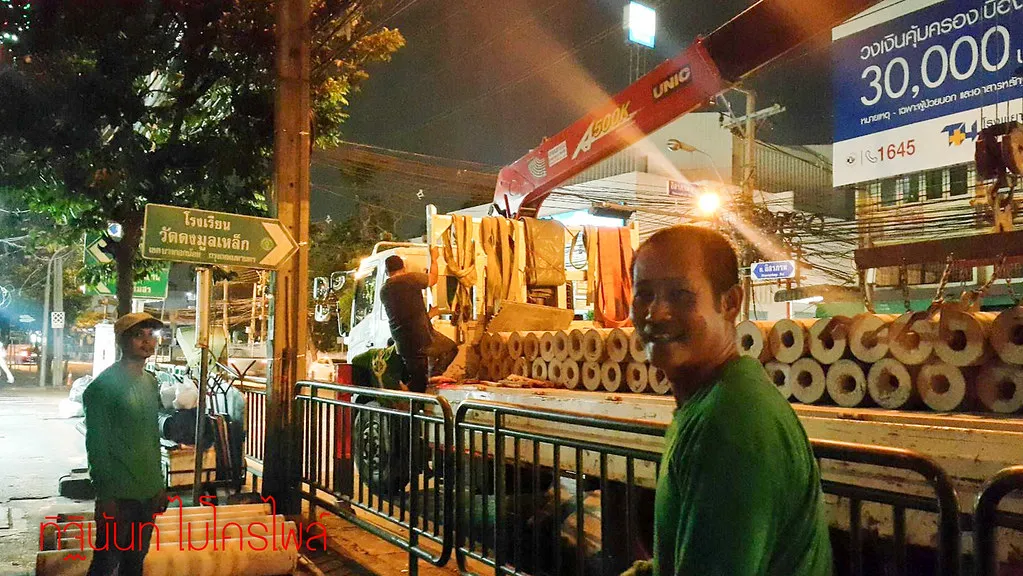

การขนเสาเข็มและปั้นจั่นของงานนี้ทำในช่วงกลางคืน เนื่องจากทางเข้าแคบและมีข้อจำกัดด้านการจราจร ภาพรถเฮี๊ยบบรรทุกท่อนเสาเข็มใกล้ป้ายทางเข้าวัดดงมูลเหล็กช่วยให้เห็นบริบทของการขนส่งก่อนเข้าสู่ซอยและพื้นที่ก่อสร้าง

การขนท่อนเสาเข็มเกิดขึ้นในเวลากลางคืน โดยต้องผ่านถนนและซอยก่อนเข้าสู่พื้นที่บ้าน

เมื่อรถขนวัสดุไม่สามารถเข้าถึงจุดตอกโดยตรง เครื่องจักรและท่อนเสาเข็มจึงต้องถูกลำเลียงต่อผ่านทางเดินที่แคบกว่ามาก การสำรวจทางเข้า ประตู ระยะเลี้ยว ความกว้างของทางเดิน และสิ่งกีดขวางจึงเป็นส่วนหนึ่งของการวางแผนตั้งแต่ก่อนนำเครื่องจักรเข้าสู่ไซต์

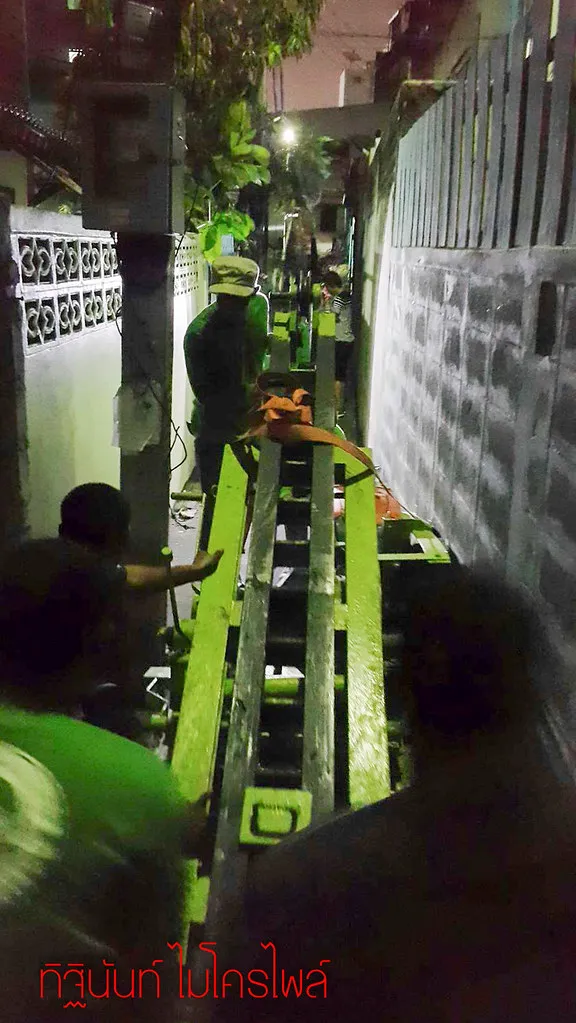

ตัวปั้นจั่นต้องผ่านช่องทางระหว่างอาคารที่มีระยะจำกัด ก่อนถึงพื้นที่ก่อสร้างด้านใน

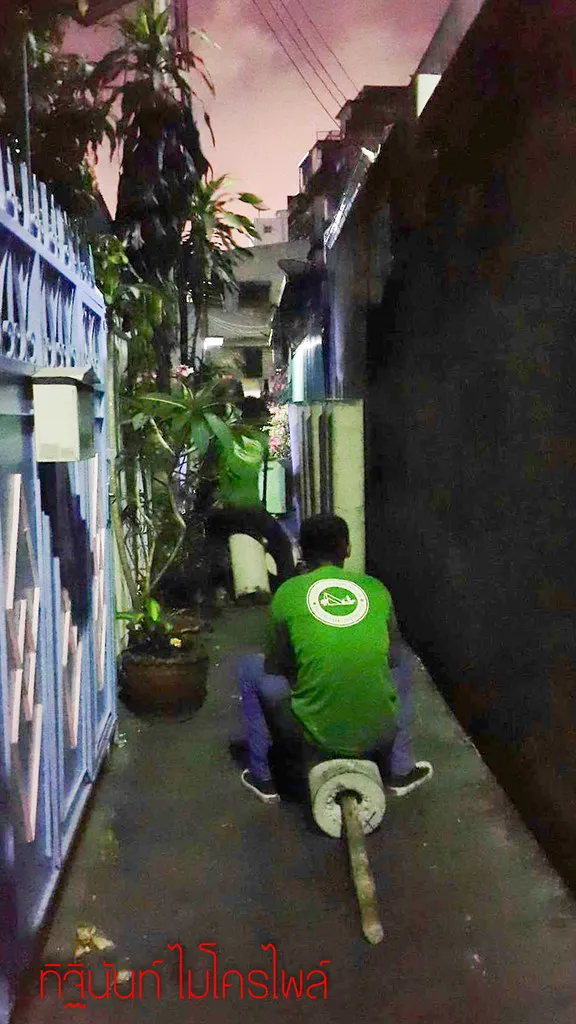

ท่อนเสาเข็มถูกลำเลียงแยกจากเครื่องจักรผ่านทางแคบ เพื่อเข้าสู่จุดทำงานภายในพื้นที่บ้าน

เคลื่อนปั้นจั่นผ่านทางเดินข้างกำแพงและร่องน้ำ

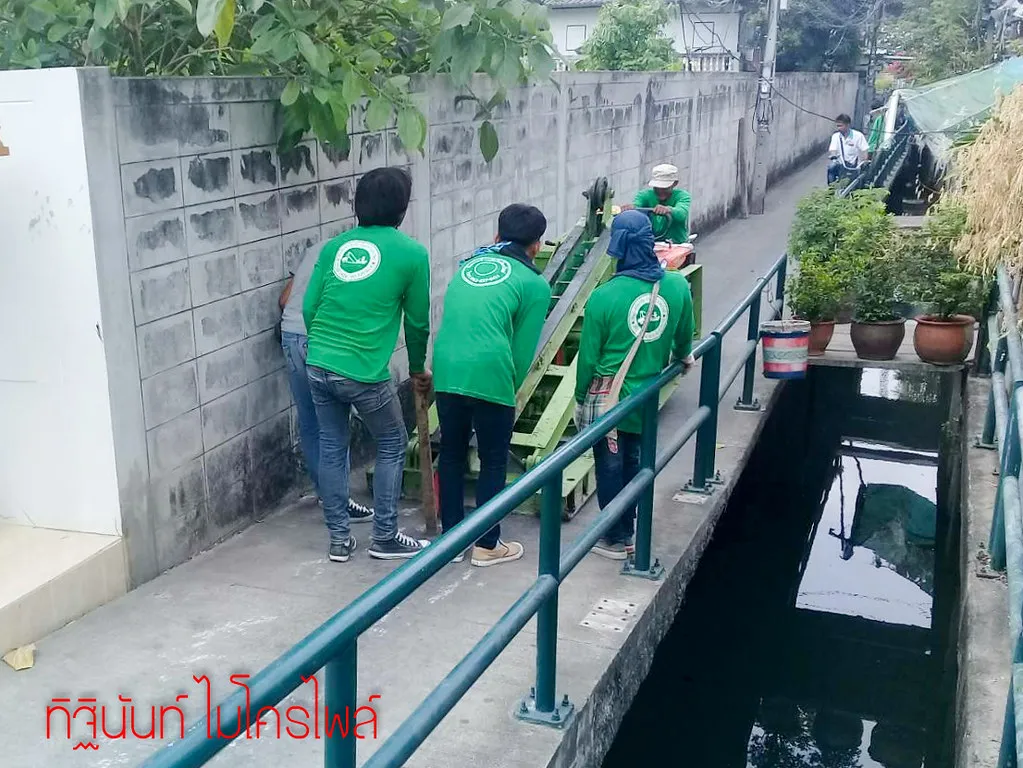

ภาพอีกช่วงหนึ่งแสดงทีมงานช่วยกันเข็นปั้นจั่นไปตามทางเดินข้างกำแพง โดยอีกด้านเป็นร่องน้ำและมีราวกั้นอยู่ พื้นที่ลักษณะนี้ทำให้ต้องพิจารณาความกว้างจริงของเส้นทาง ไม่ใช่ดูเพียงว่าปั้นจั่นมีขนาดเล็กพอหรือไม่ เพราะยังต้องเหลือพื้นที่ให้ทีมงานควบคุมทิศทางและเคลื่อนเครื่องได้

ภาพนี้แสดงข้อจำกัดของเส้นทางภายในก่อนถึงจุดตอก ซึ่งมีทั้งกำแพง ราวกั้น และร่องน้ำอยู่ใกล้ตัวเครื่อง

จัดปั้นจั่นและท่อนเสาเข็มในพื้นที่ก่อสร้างที่มีขอบเขตจำกัด

เมื่อเครื่องจักรเข้าสู่พื้นที่ก่อสร้างแล้ว จุดทำงานยังมีแนวกำแพงและอาคารข้างเคียงอยู่ใกล้ ขณะเดียวกันต้องมีพื้นที่พักท่อนเสาเข็ม อุปกรณ์เชื่อม และทางเดินของช่าง การจัดวางจึงต้องคิดเป็นพื้นที่ทำงานทั้งระบบ ไม่ใช่พิจารณาเฉพาะตำแหน่งเสาเข็มแต่ละต้น

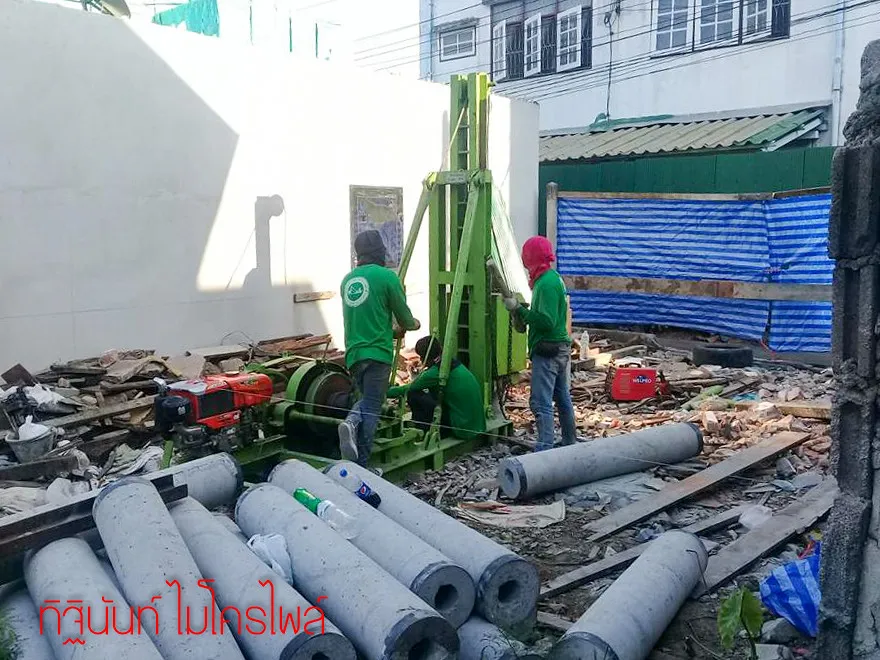

ท่อนเสาเข็มถูกพักไว้ใกล้ปั้นจั่นภายในพื้นที่เดียวกัน โดยมีแนวกำแพงและอาคารข้างเคียงล้อมรอบ

การทำงานใกล้อาคารเดิมยังต้องควบคุมตำแหน่งจุดตอกและแนวเสาเข็มให้ตรงกับแบบฐานราก เพราะพื้นที่แคบไม่ได้ลดความสำคัญของความเที่ยงตรง อ่านหลักการเพิ่มเติมได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

ตอกและเชื่อมต่อเสาเข็มท่อนสั้น

เสาเข็มของโครงการนี้ยาวท่อนละประมาณ 1.5 เมตร และเชื่อมต่อกันระหว่างตอก วิธีใช้ท่อนสั้นช่วยให้ขนผ่านซอยและยกเข้าจุดตอกได้สะดวกกว่าการใช้เสาเข็มยาวชิ้นเดียวในพื้นที่ลักษณะนี้ ขณะที่รอยต่อและแนวเสาเข็มยังต้องควบคุมตามรายละเอียดของงาน

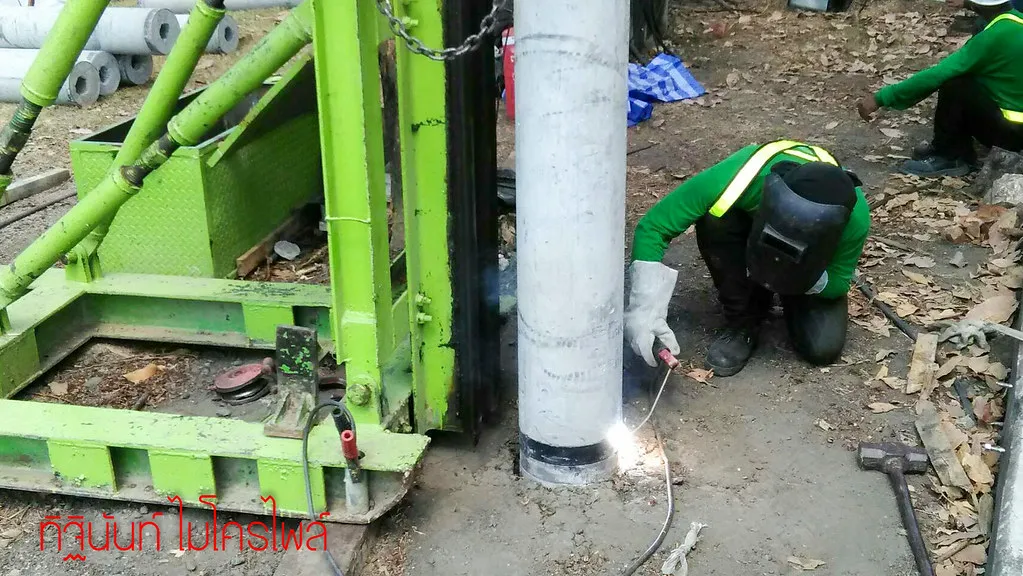

รอยต่อระหว่างท่อนทำที่จุดตอก ก่อนดำเนินงานท่อนถัดไป

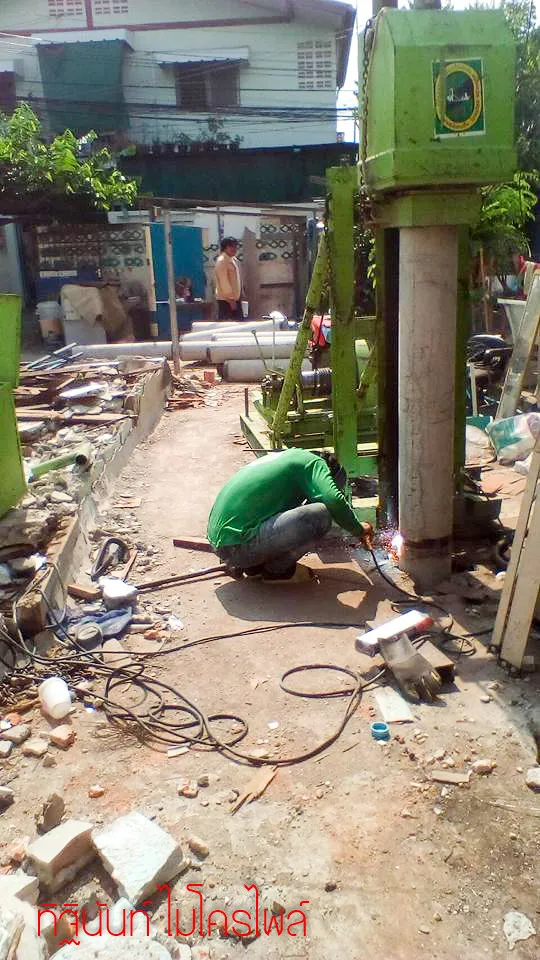

พื้นที่รอบจุดเชื่อมมีทั้งตัวปั้นจั่น สายอุปกรณ์ และวัสดุก่อสร้าง จึงต้องจัดพื้นที่ให้ช่างเข้าถึงรอยต่อได้

ความลึกและเกณฑ์ควบคุมงานฐานราก

งานนี้มีความลึกการตอกโดยทั่วไปประมาณ 21 เมตร แต่บ้านหลังอื่นในย่านเดียวกันอาจใช้ความลึกต่างกันได้ตามชั้นดิน ขนาดเสาเข็ม น้ำหนักอาคาร และเกณฑ์ควบคุมงานของแบบฐานรากแต่ละโครงการ

สิ่งที่ควรถามให้ชัดก่อนเริ่มงานคือแบบฐานรากกำหนดเสาเข็มชนิดใด ใช้เกณฑ์อะไรควบคุมปลายการตอก และมีการบันทึกค่าหน้างานอย่างไร หากโครงการใช้วิธีตรวจช่วงปลายการตอก สามารถอ่านหลักการได้ที่ Last 10 Blow

ก่อนสร้างบ้านในซอยแคบ ควรเตรียมข้อมูลอะไร

ก่อนเลือกเครื่องจักรหรือระบบเสาเข็ม ควรมีทั้งแบบฐานรากและข้อมูลการเข้าถึงพื้นที่ เช่น ความกว้างซอย จุดที่รถขนวัสดุจอดได้ ความกว้างประตู ทางเดินจากถนนถึงจุดก่อสร้าง ระยะเลี้ยว ตำแหน่งกำแพง บ้านข้างเคียง และสิ่งกีดขวางตลอดเส้นทาง เพราะบางโครงการข้อจำกัดด้านการขนส่งอาจมีผลต่อแผนทำงานมากพอ ๆ กับพื้นที่ตั้งปั้นจั่น

ภาพจากโครงการนี้แสดงให้เห็นว่าการแยกเสาเข็มเป็นท่อนสั้นช่วยเรื่องการลำเลียง แต่ไม่ได้ทำให้การวางแผนหายไป ยังต้องกำหนดจุดพักวัสดุ เส้นทางเคลื่อนเครื่อง และพื้นที่ทำงานของช่างให้สอดคล้องกับไซต์จริง

สิ่งที่ Case Study นี้สะท้อน

งานจรัญสนิทวงศ์เป็นตัวอย่างของโครงการที่ ข้อจำกัดเริ่มตั้งแต่ถนนหน้าซอยและต่อเนื่องไปจนถึงตำแหน่งเสาเข็ม การขนส่งกลางคืน การเคลื่อนปั้นจั่นผ่านทางแคบ การพักท่อนเสาเข็มในพื้นที่จำกัด และการเชื่อมต่อท่อนที่จุดตอก ล้วนเป็นส่วนหนึ่งของแผนงานฐานรากเดียวกัน

หากกำลังสร้างบ้านในพื้นที่ลักษณะใกล้เคียงกัน ควรเริ่มจากแบบฐานรากและการสำรวจเส้นทางเข้าหน้างานพร้อมกัน เพื่อให้การเลือกเสาเข็มและวิธีนำเครื่องจักรเข้าสู่ไซต์สอดคล้องกับข้อจำกัดจริงของพื้นที่
