ตอกไมโครไพล์ในพื้นที่ความสูงจำกัดใต้ตัวบ้าน

Case Study นี้เป็นงานทำฐานรากสำหรับส่วนต่อเติมภายในชั้นล่างของบ้าน โดยจุดตอกอยู่ใต้พื้นและคานของอาคารเดิม พื้นที่เหนือศีรษะจึงมีจำกัด ขณะเดียวกันยังมีเสาอาคารเดิมอยู่รอบจุดทำงาน ทำให้การเลือกเครื่องจักรและวิธีนำท่อนเสาเข็มเข้าพื้นที่ต้องสัมพันธ์กับพื้นที่จริงตั้งแต่ก่อนเริ่มงาน

โครงการนี้ใช้ปั้นจั่นขนาดกะทัดรัดร่วมกับเสาเข็มไมโครไพล์ท่อนสั้นยาวประมาณ 1.5 เมตร เพื่อให้สามารถนำท่อนเข้าทำงานและต่อเสาเข็มภายในพื้นที่ที่ไม่เหมาะกับเสาเข็มยาวชิ้นเดียว สำหรับงานอื่น ความยาวท่อนที่เหมาะสมควรพิจารณาร่วมกับแบบฐานราก ความสูงหน้างาน และพื้นที่ยกตั้งเสาเข็ม

โจทย์หน้างาน: ระยะเหนือศีรษะและเสาอาคารเดิม

ความยากของงานไม่ได้อยู่เพียงที่ความสูงจากพื้นถึงเพดาน แต่เป็นการจัดพื้นที่ทำงานระหว่างคาน เสาอาคารเดิม และแนวฐานรากใหม่พร้อมกัน ปั้นจั่นต้องตั้งในตำแหน่งที่เข้าถึงจุดตอกได้ ขณะที่ช่างยังต้องมีพื้นที่สำหรับควบคุมเครื่อง ยกท่อนเสาเข็ม และทำรอยต่อระหว่างการตอก

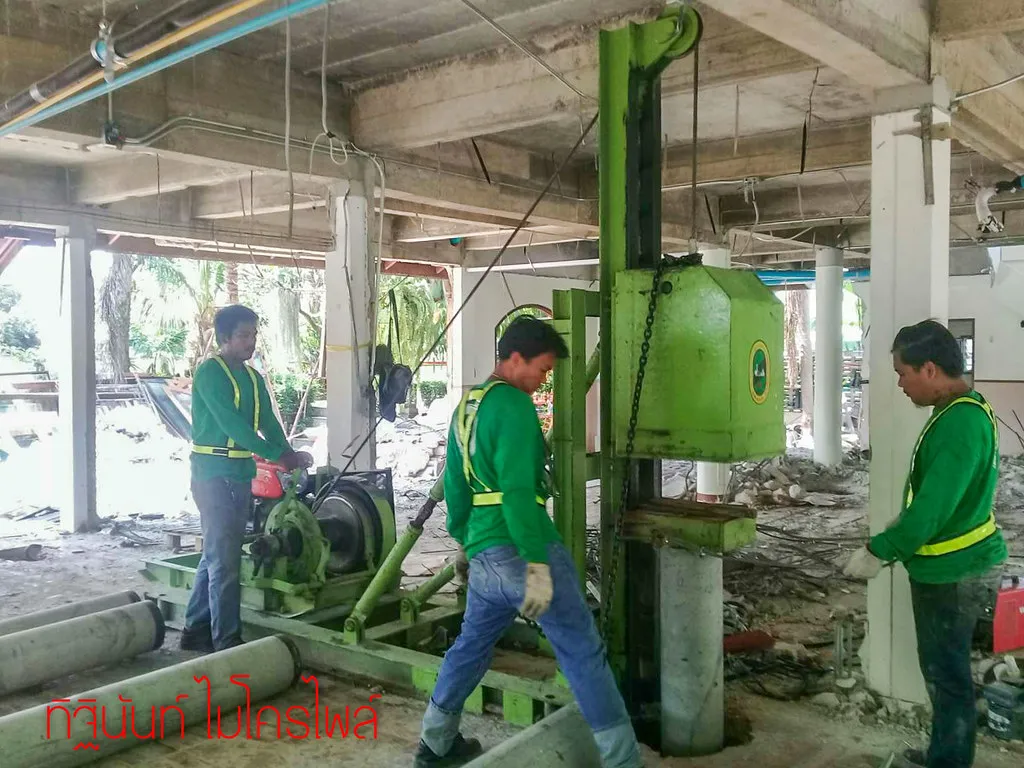

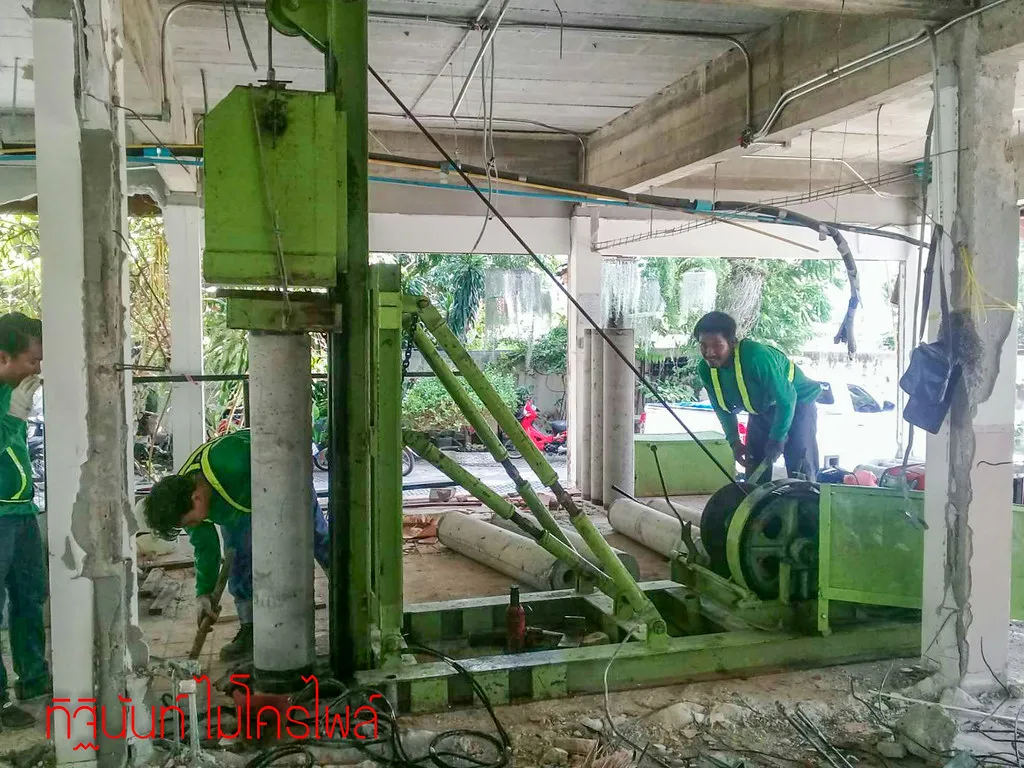

ภาพนี้แสดงระยะของปั้นจั่นเมื่อเทียบกับเสา คาน และพื้นเหนือศีรษะของอาคารเดิม ซึ่งเป็นข้อจำกัดหลักของพื้นที่ทำงาน

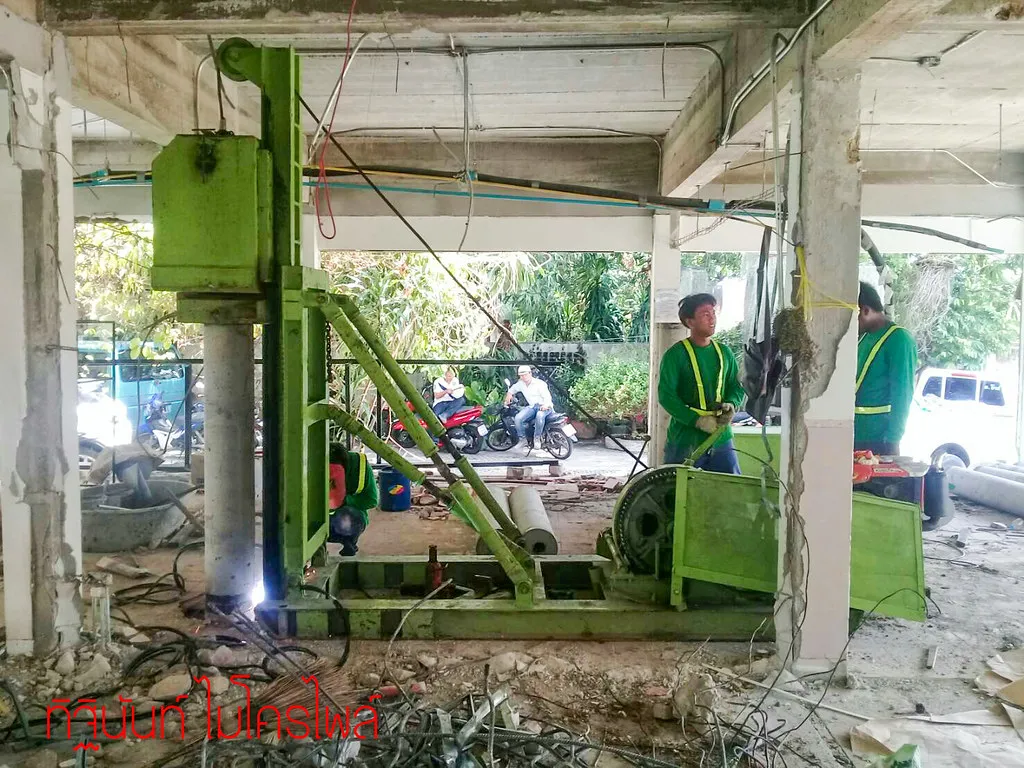

การเชื่อมต่อท่อนเกิดขึ้นในตำแหน่งเดียวกับเครื่องตอก จึงต้องเหลือพื้นที่ให้ช่างเข้าถึงจุดต่อได้แม้อยู่ระหว่างเสาอาคาร

ใช้เสาเข็มท่อนสั้นเพื่อทำงานใต้คาน

เสาเข็มท่อนสั้นช่วยลดพื้นที่ที่ต้องใช้ในการยกท่อนเข้าสู่แนวตอก เมื่อพื้นที่เหนือศีรษะจำกัด ท่อนที่สั้นกว่าสามารถยกตั้งและต่อทีละช่วงได้ง่ายกว่าการนำเสาเข็มยาวทั้งต้นเข้ามาในอาคาร ส่วนชนิด ขนาด และกำลังรับน้ำหนักยังต้องกำหนดจากแบบฐานรากและน้ำหนักของโครงสร้างร่วมกับข้อจำกัดด้านพื้นที่

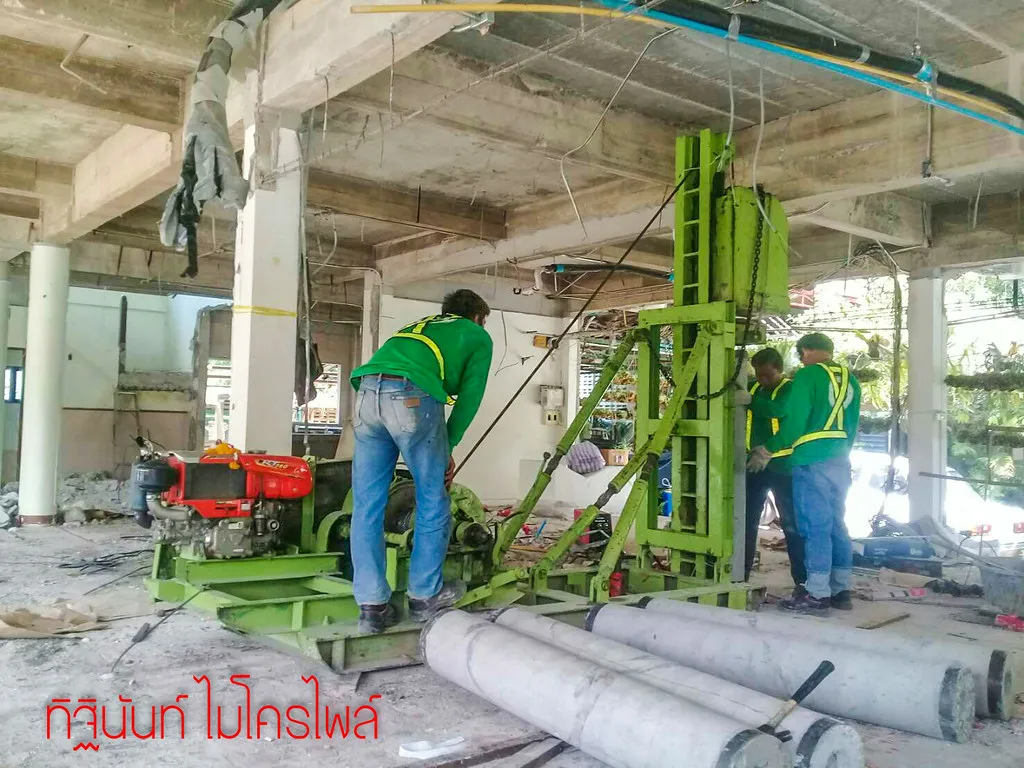

ท่อนเสาเข็มถูกพักไว้ใกล้ปั้นจั่นภายในพื้นที่เดียวกัน ช่วยให้เห็นว่าการจัดวัสดุเป็นส่วนหนึ่งของการวางแผนหน้างานในพื้นที่จำกัด

สำหรับงานลักษณะนี้ ควรตรวจทั้งความสูงใต้คาน ความกว้างทางเข้า ตำแหน่งเสาเดิม และพื้นที่วางท่อนเสาเข็มก่อนเลือกวิธีเข้าทำงาน ดูหลักการที่เกี่ยวข้องได้ที่ ไมโครไพล์สำหรับงานต่อเติมบ้าน และ งานฐานราก

เปิดพื้นเฉพาะตำแหน่งฐานรากใหม่

ก่อนตอกเสาเข็ม ต้องเปิดพื้นบริเวณจุดฐานรากเพื่อให้แนวเสาเข็มผ่านลงสู่ดินได้ ภาพหน้างานแสดงช่องเปิดเฉพาะรอบตำแหน่งเสาเข็ม ไม่ได้รื้อพื้นทั้งบริเวณในคราวเดียว ลักษณะการเปิดพื้นจริงควรเป็นไปตามแบบและขอบเขตงานของแต่ละโครงการ

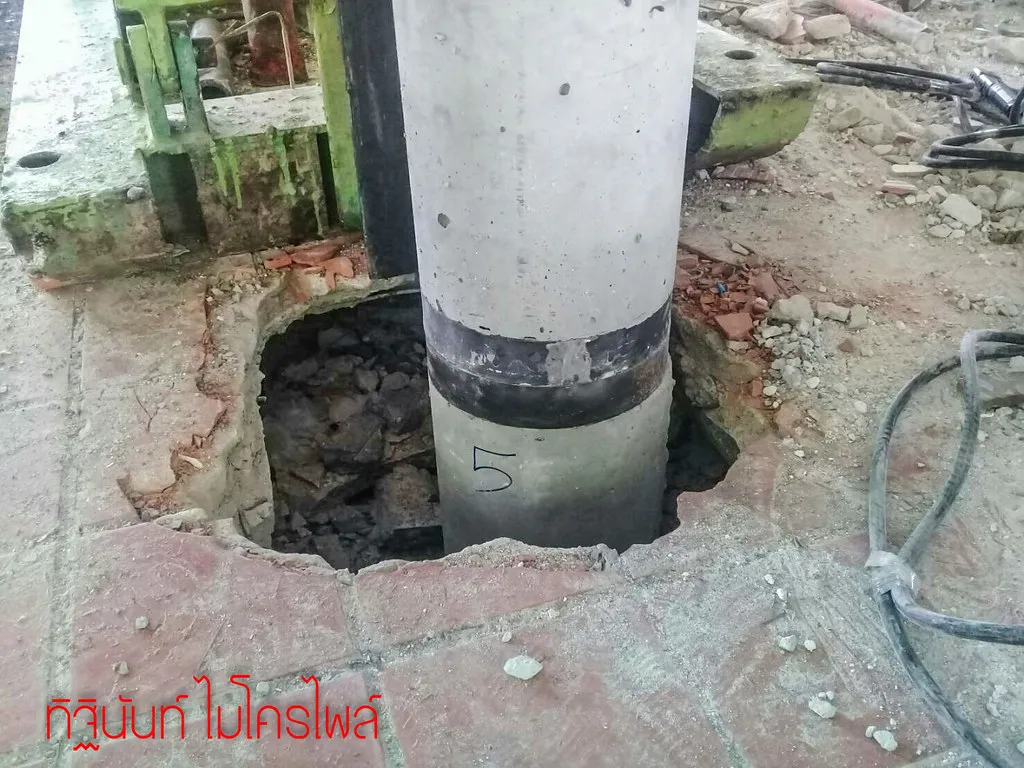

ช่องพื้นถูกเปิดรอบแนวเสาเข็มเพื่อให้ทำงานที่ตำแหน่งฐานรากใหม่ โดยยังเห็นพื้นเดิมอยู่รอบจุดตอก

ตอกและเชื่อมต่อเสาเข็มภายในอาคารเดิม

เมื่อท่อนแรกลงถึงระดับที่สามารถต่อท่อนถัดไปได้ ทีมงานจึงเชื่อมรอยต่อและดำเนินการตอกต่อเป็นช่วง ๆ วิธีนี้ทำให้แนวเสาเข็มสามารถลงลึกต่อเนื่องได้โดยไม่ต้องมีระยะเหนือศีรษะสำหรับเสาเข็มเต็มความยาวตั้งแต่ต้น

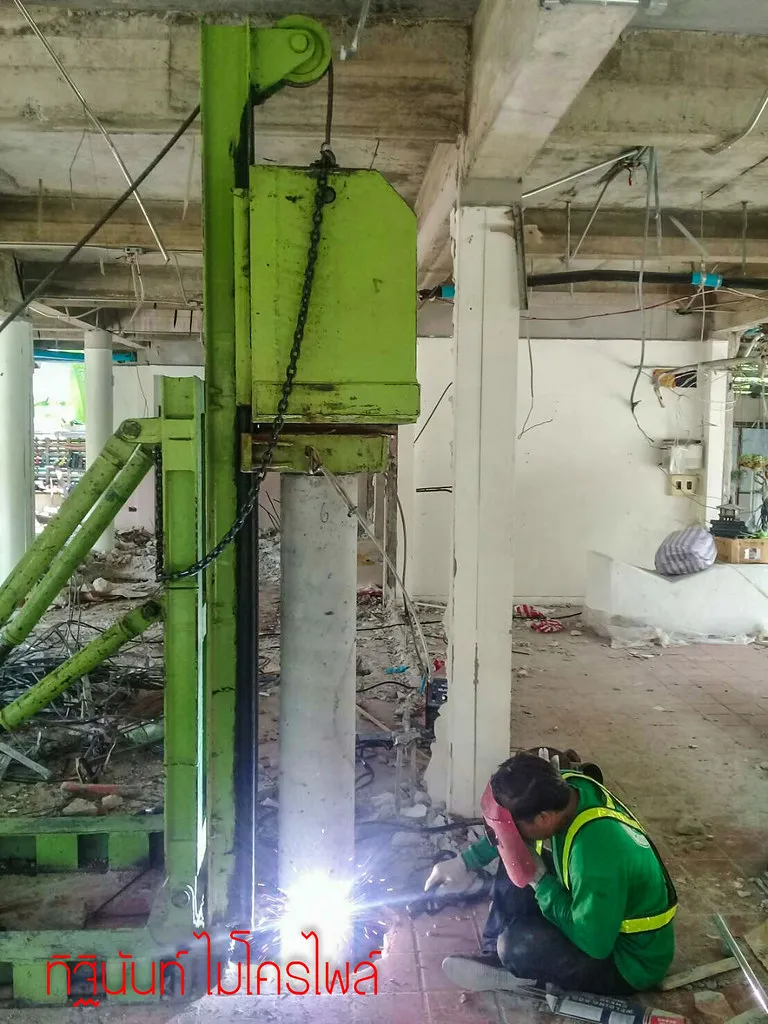

ช่างทำรอยต่อที่ฐานปั้นจั่นในพื้นที่ใต้คานโดยตรง ก่อนเดินงานท่อนถัดไป

ระหว่างการตอกยังต้องควบคุมแนวของเสาเข็มให้สัมพันธ์กับตำแหน่งฐานราก เพราะพื้นที่แคบไม่ได้ลดความสำคัญของการตรวจแนวดิ่งและตำแหน่งจุดตอก อ่านหลักการเพิ่มเติมได้ที่ การตรวจแนวดิ่งด้วยลูกดิ่ง และ เสาเข็มเยื้องศูนย์

ก่อนทำงานในพื้นที่ความสูงจำกัด ควรสำรวจอะไร

ข้อมูลที่ควรเตรียมไม่ได้มีเพียงความสูงของเพดาน ควรมีภาพทางเข้าและเส้นทางนำเครื่องจักรเข้าพื้นที่ ระยะใต้คาน ตำแหน่งเสาและผนังเดิม จุดที่จะทำฐานราก ขอบเขตพื้นที่ที่เปิดพื้นได้ และข้อมูลโครงสร้างเดิมถ้ามี เพราะข้อจำกัดเพียงจุดเดียวอาจเปลี่ยนวิธีนำปั้นจั่นหรือท่อนเสาเข็มเข้าทำงานได้ทั้งหมด

หากเป็นอาคารที่ยังใช้งานอยู่ ควรวางแผนพื้นที่เก็บวัสดุและเขตทำงานแยกจากทางสัญจรด้วย เนื่องจากปั้นจั่น ท่อนเสาเข็ม อุปกรณ์เชื่อม และเศษวัสดุจากการเปิดพื้นต้องใช้พื้นที่พร้อมกันในบางช่วงของงาน

สิ่งที่ Case Study นี้สะท้อน

โครงการนี้แสดงให้เห็นว่า งานไมโครไพล์ในพื้นที่ความสูงจำกัดต้องออกแบบวิธีเข้าทำงานควบคู่กับฐานราก เสาเข็มท่อนสั้นช่วยให้ทำงานใต้คานได้ แต่ยังต้องพิจารณาตำแหน่งปั้นจั่น พื้นที่ของช่าง การเปิดพื้นเฉพาะจุด และการเชื่อมต่อท่อนภายในอาคารเดิมพร้อมกัน

หากกำลังวางแผนงานลักษณะใกล้เคียงกัน ควรเริ่มจากการสำรวจพื้นที่จริงและรายละเอียดฐานรากก่อนเลือกเครื่องจักรหรือขนาดท่อนเสาเข็ม ดูข้อมูลเพิ่มเติมได้ที่ เสาเข็มไมโครไพล์ และ งานต่อเติมอาคาร
