ตอกไมโครไพล์ต่อเติมบ้าน มัณฑนา Lake Watcharapol

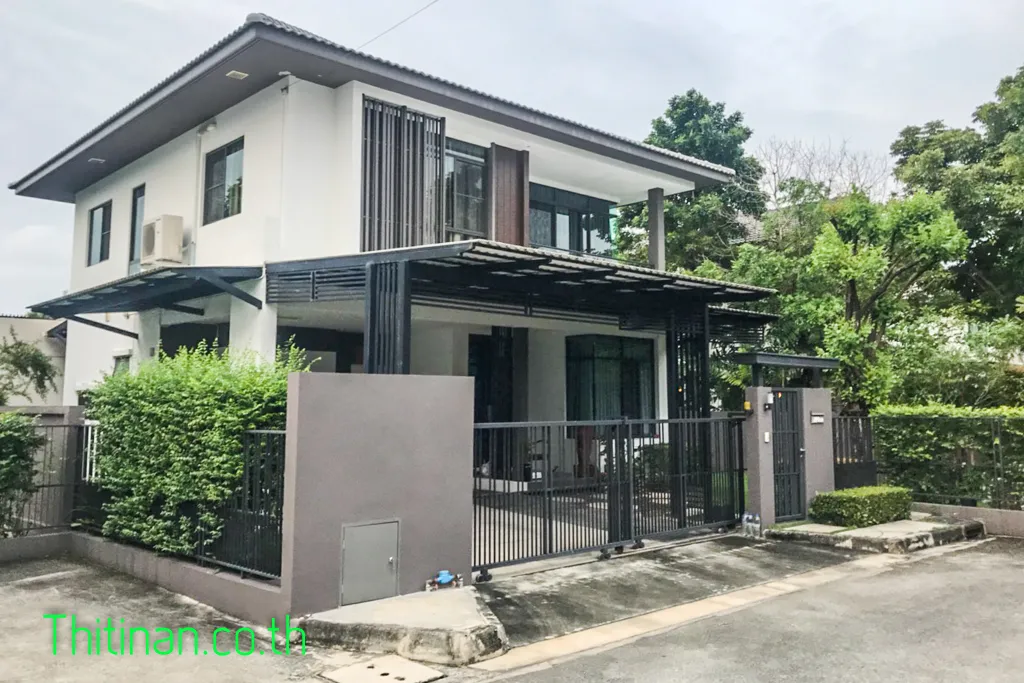

Case Study นี้เป็นงานทำ ฐานรากสำหรับส่วนต่อเติมบริเวณสนามข้างบ้าน ในโครงการมัณฑนา Lake Watcharapol ภาพหน้างานแสดงลำดับตั้งแต่การกำหนดตำแหน่งเสาเข็มบนสนาม การเตรียมทางนำปั้นจั่นผ่านพื้นที่เดิม ไปจนถึงการตั้งเครื่องในสวนที่มีตัวบ้าน แนวกำแพง ต้นไม้ และงานภูมิทัศน์อยู่ใกล้จุดทำงาน

โจทย์สำคัญของงานลักษณะนี้จึงไม่ใช่เพียงการเลือกเสาเข็ม แต่ต้องทำให้ ตำแหน่งฐานรากตามแบบเข้าถึงได้จริง โดยไม่วางเครื่องจักรหรือวัสดุทับเส้นทางใช้งานของบ้านเกินความจำเป็น และต้องเตรียมพื้นที่ก่อนเคลื่อนปั้นจั่นเข้าสวน

เริ่มจากกำหนดตำแหน่งเสาเข็มบนสนามข้างบ้าน

ก่อนนำปั้นจั่นเข้าทำงาน ภาพโครงการแสดงหมุดสีแดงที่วางไว้ตามตำแหน่งบนสนามหญ้า บางจุดอยู่ใกล้ตัวบ้าน ทางเดิน และงานภูมิทัศน์เดิม ตำแหน่งเหล่านี้เป็นข้อมูลสำคัญสำหรับการวางทางเครื่องจักร เพราะปั้นจั่นต้องเข้าถึงจุดตอกโดยยังสัมพันธ์กับแนวฐานรากตามแบบ

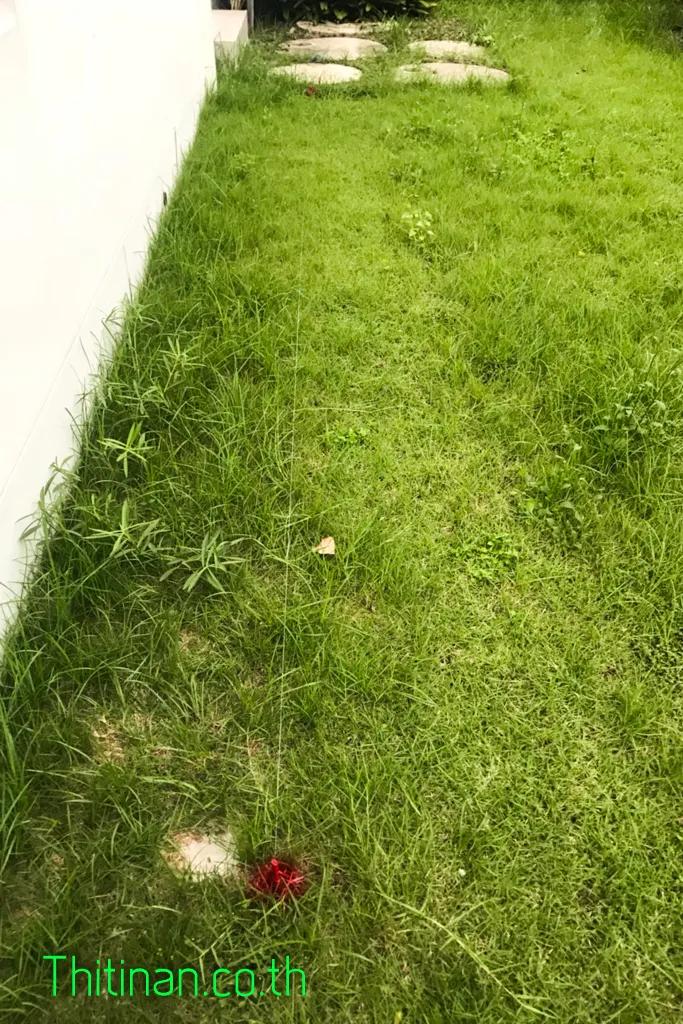

หมุดตำแหน่งบนสนามทำให้เห็นแนวงานก่อนนำเครื่องจักรเข้า และช่วยให้วางเส้นทางเข้าถึงแต่ละจุดได้ล่วงหน้า

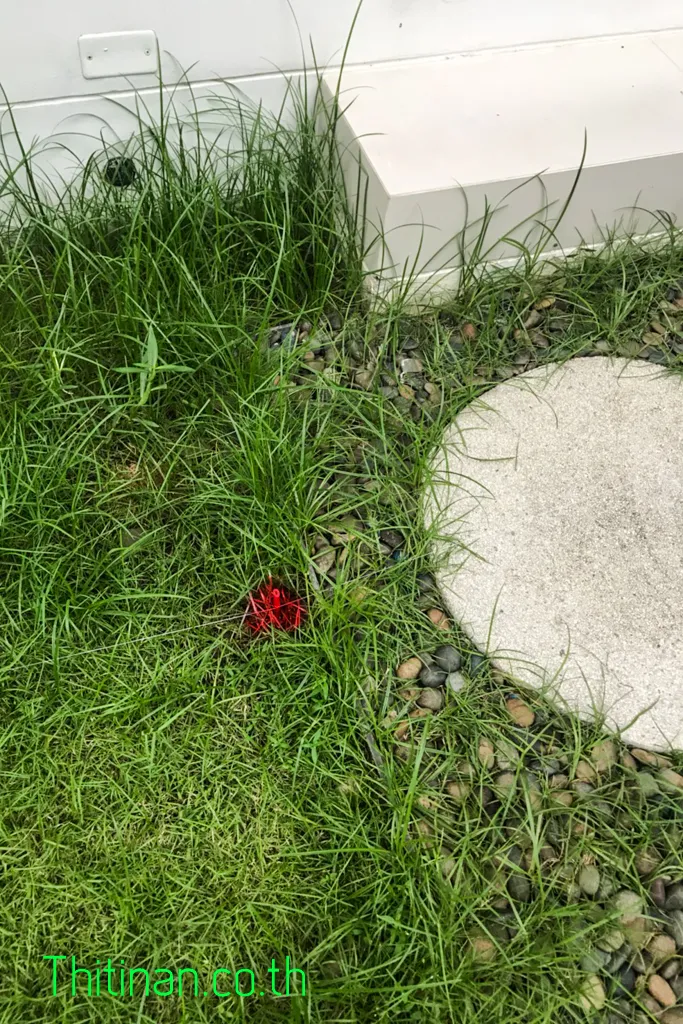

บางตำแหน่งอยู่ใกล้ทางเดินและขอบอาคารเดิม จึงต้องรักษาตำแหน่งตามแบบพร้อมกับวางพื้นที่ทำงานให้เพียงพอ

สำหรับงานต่อเติมบ้าน ควรมีแบบตำแหน่งเสาเข็มและฐานรากให้ชัดเจนก่อนเริ่มงาน หากจุดตอกชนกับต้นไม้ ทางเดิน หรือสิ่งกีดขวาง ควรให้ผู้ออกแบบพิจารณาวิธีแก้โดยรักษาหลักการของฐานรากตามแบบ อ่านหลักการที่เกี่ยวข้องได้ที่ งานฐานราก และ เสาเข็มเยื้องศูนย์

เตรียมทางเคลื่อนปั้นจั่นผ่านพื้นเดิมและสนามหญ้า

ภาพหน้างานแสดงการปูแผ่นรองต่อเนื่องจากพื้นที่ทางเดินเข้าสู่สนาม ก่อนเคลื่อนปั้นจั่นไปยังจุดทำงาน การเตรียมเส้นทางลักษณะนี้ช่วยกำหนดแนวเดินเครื่องให้ชัดและลดการให้เครื่องจักรวิ่งกระจายไปบนพื้นเดิมหรือสนามส่วนอื่นโดยไม่จำเป็น

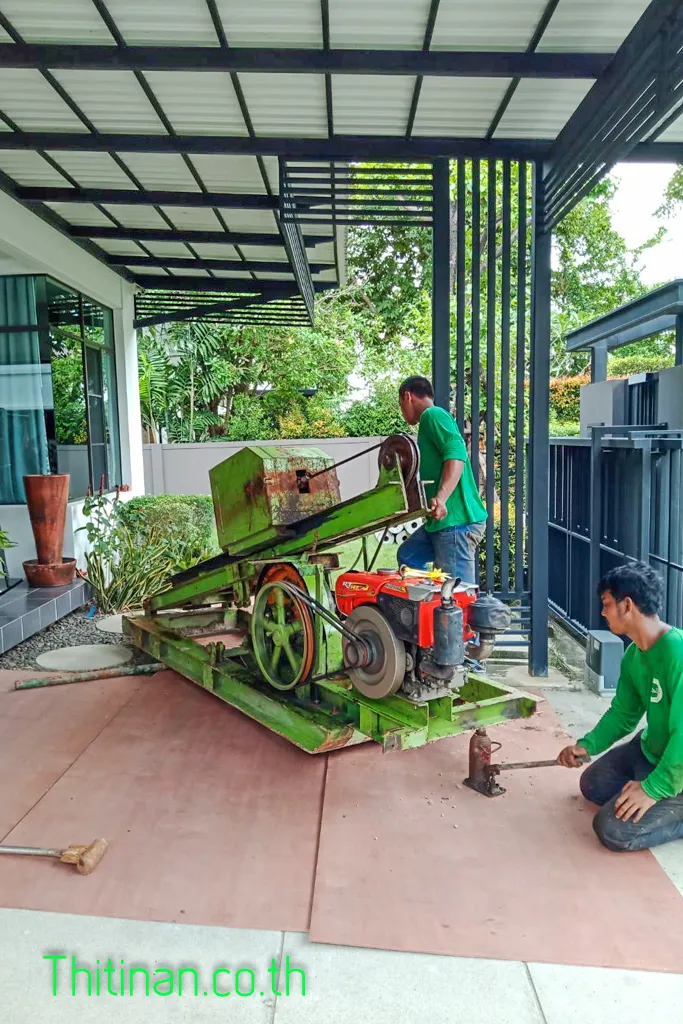

แผ่นรองถูกปูเป็นแนวผ่านพื้นที่ข้างบ้านก่อนเคลื่อนเครื่องเข้าสู่สนาม ช่วยกำหนดเส้นทางของปั้นจั่นระหว่างเข้าหน้างาน

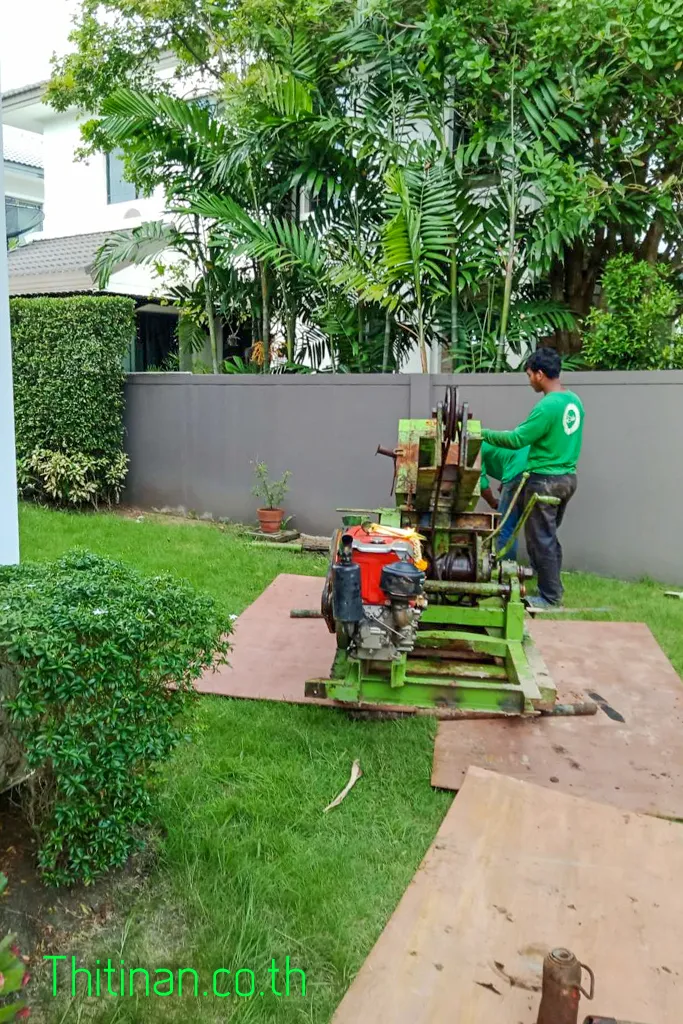

เมื่อเครื่องเข้าสู่สนามแล้ว ยังต้องวางแผ่นรองให้สัมพันธ์กับทิศทางการย้ายปั้นจั่นไปยังจุดตอกถัดไป

งานต่อเติมบ้านที่ยังมีพื้น ทางเดิน และสวนเดิมควรสำรวจเส้นทางตั้งแต่ประตูบ้านจนถึงจุดตอกจริง รวมถึงความกว้างทางเข้า ระดับพื้น จุดเลี้ยว และพื้นที่ที่สามารถพักเครื่องได้ ดูบริการที่เกี่ยวข้องได้ที่ ไมโครไพล์ต่อเติมบ้าน

ตั้งปั้นจั่นในสวนใกล้ตัวบ้านและแนวกำแพง

หลังนำเครื่องเข้าสู่พื้นที่ทำงาน ภาพโครงการแสดงปั้นจั่นตั้งอยู่ทั้งในสนามข้างบ้านและแนวใกล้กำแพง โดยมีตัวบ้าน ต้นไม้ และพุ่มไม้ล้อมรอบ การจัดเครื่องจึงต้องคำนึงถึงพื้นที่ตัวปั้นจั่น แนวเสาเข็ม และพื้นที่ให้ทีมงานเข้าถึงรอบจุดตอกพร้อมกัน

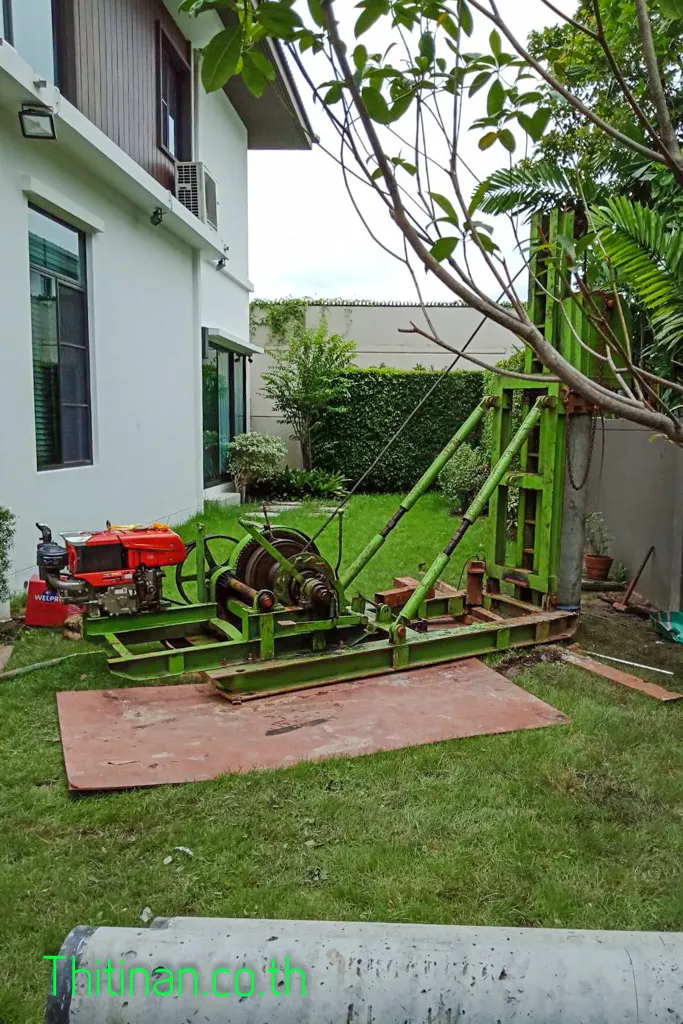

พื้นที่ทำงานอยู่ระหว่างตัวบ้านกับสวนเดิม จึงมีพื้นที่สำหรับขยับและปรับตำแหน่งเครื่องจำกัดกว่างานในพื้นที่โล่ง

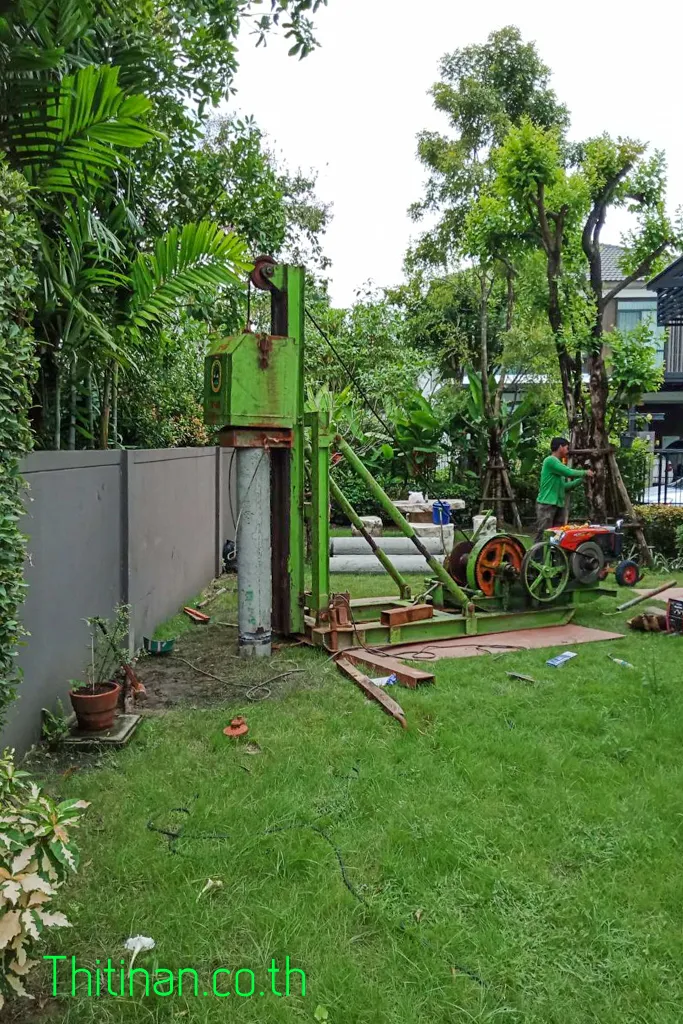

จุดตอกใกล้แนวกำแพงต้องจัดตำแหน่งปั้นจั่นให้เข้าถึงจุดตามแบบโดยยังเหลือพื้นที่ให้ทีมงานทำงานรอบเครื่อง

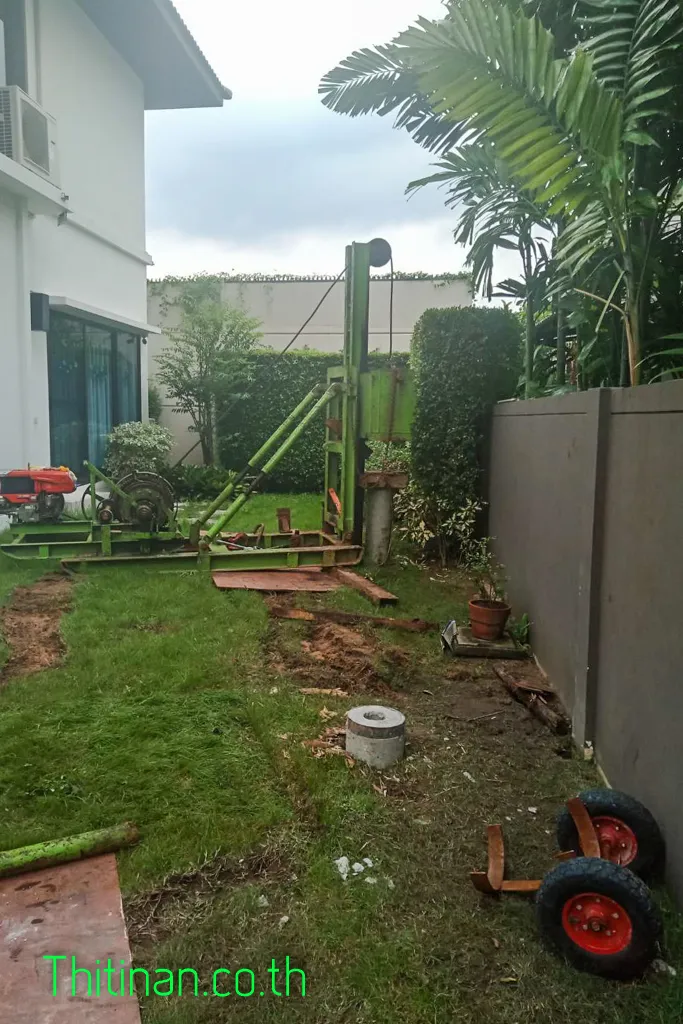

ภาพมุมยาวช่วยให้เห็นความสัมพันธ์ระหว่างตัวบ้าน แนวกำแพง และพื้นที่สนามที่ใช้เป็นแนวงานฐานรากส่วนต่อเติม

แยกพื้นที่เครื่องจักรออกจากพื้นที่ใช้งานของบ้าน

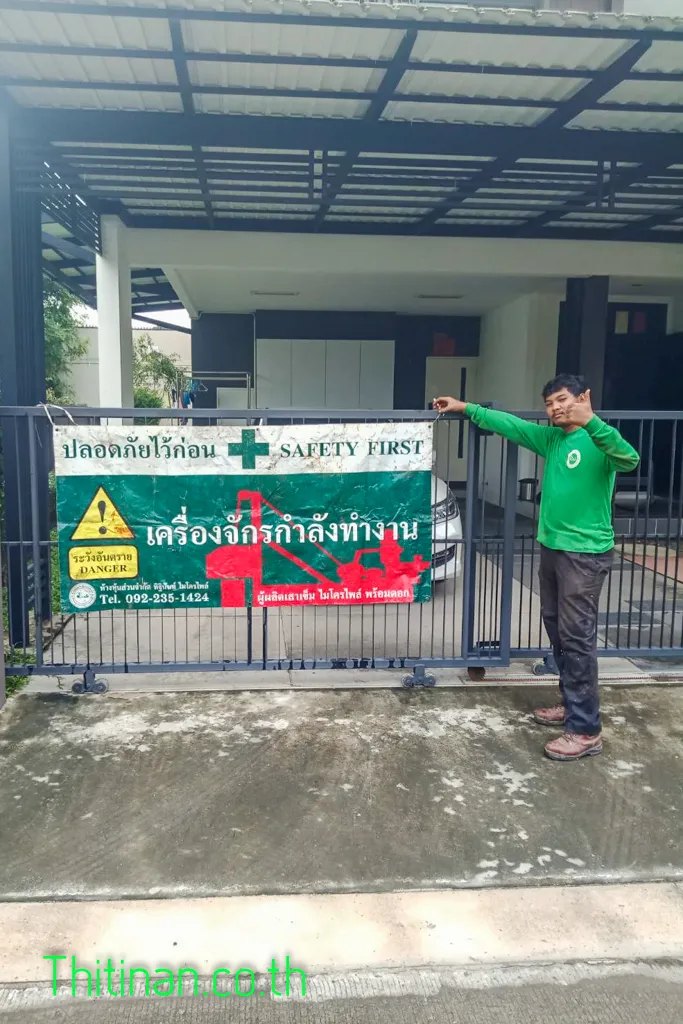

ภาพท้ายชุดแสดงป้าย Safety First / เครื่องจักรกำลังทำงาน ติดอยู่ที่ประตูหน้าบ้าน การสื่อสารว่าภายในมีเครื่องจักรทำงานเป็นส่วนหนึ่งของการจัดพื้นที่ โดยเฉพาะงานบ้านพักอาศัยที่เส้นทางเข้าออกของเจ้าของบ้านและทีมงานอาจอยู่ใกล้กัน

ป้ายเตือนที่ทางเข้าช่วยระบุว่าภายในบ้านมีพื้นที่ก่อสร้างและเครื่องจักรกำลังทำงาน

ข้อมูลที่ควรยืนยันก่อนเริ่มงาน

ก่อนเริ่มงานควรยืนยัน ขนาดเสาเข็ม ความลึก จำนวนต้น และกำลังรับน้ำหนัก จากแบบฐานราก สภาพพื้นที่ และเกณฑ์ที่วิศวกรกำหนดสำหรับบ้านหลังนั้น เพื่อให้ตำแหน่งตอกและวิธีเข้าทำงานสอดคล้องกับโครงสร้างส่วนต่อเติมจริง

หากกำลังวางแผนต่อเติมบ้านในพื้นที่ลักษณะใกล้เคียงกัน สิ่งที่ควรเตรียมก่อนคือแบบส่วนต่อเติม ตำแหน่งฐานราก ภาพทางเข้า ขนาดช่องทางจริง และข้อมูลพื้นที่เดิมที่ต้องการรักษา ก่อนเลือกขนาดเครื่องจักรและวิธีเข้าทำงาน อ่านภาพรวมเพิ่มเติมได้ที่ เสาเข็มไมโครไพล์

สิ่งที่ Case Study นี้สะท้อน

กรณีมัณฑนา Lake Watcharapol แสดงให้เห็นว่า งานไมโครไพล์ต่อเติมบ้านเริ่มตั้งแต่การวางตำแหน่งและเส้นทางเครื่องจักร ไม่ใช่เฉพาะช่วงตอกเสาเข็ม หมุดตำแหน่ง แผ่นรองพื้น ทางผ่านสวน จุดตั้งปั้นจั่น และการแยกพื้นที่ทำงาน ล้วนมีผลต่อการทำให้ฐานรากตามแบบสามารถก่อสร้างได้จริงในบ้านที่มีพื้นที่และงานภูมิทัศน์เดิมอยู่แล้ว

การใช้เครื่องจักรขนาดกะทัดรัดช่วยให้เข้าถึงสวนข้างบ้านได้ แต่ไม่ได้แทนการออกแบบฐานรากหรือการตรวจสภาพหน้างาน หากต้องทำส่วนต่อเติมใหม่ ควรเริ่มจากแบบและพื้นที่จริงก่อนกำหนดวิธีตอกและเส้นทางนำเครื่องจักรเข้าบ้าน
