ตอกไมโครไพล์ 30 ซม. งานรีโนเวท เดอะมอลล์ งามวงศ์วาน

โครงการนี้เป็นงาน ตอกไมโครไพล์สำหรับฐานรากในพื้นที่รีโนเวทบริเวณด้านหน้าเดอะมอลล์ งามวงศ์วาน จังหวัดนนทบุรี จุดทำงานอยู่ร่วมกับเสาอาคารเดิม นั่งร้าน รั้วก่อสร้าง และแนวทางสัญจรของไซต์ จึงต้องวางตำแหน่งปั้นจั่นและท่อนเสาเข็มให้สอดคล้องกับพื้นที่ที่กำลังปรับปรุงอยู่

โครงการใช้ ไมโครไพล์ขนาด 30 เซนติเมตร และท่อนเสาเข็มสั้นประมาณ 1.5 เมตรต่อท่อน เพื่อให้ลำเลียงและต่อเสาเข็มทีละช่วงภายในพื้นที่ก่อสร้างได้

ทำฐานรากใหม่ท่ามกลางโครงสร้างและนั่งร้านของงานรีโนเวท

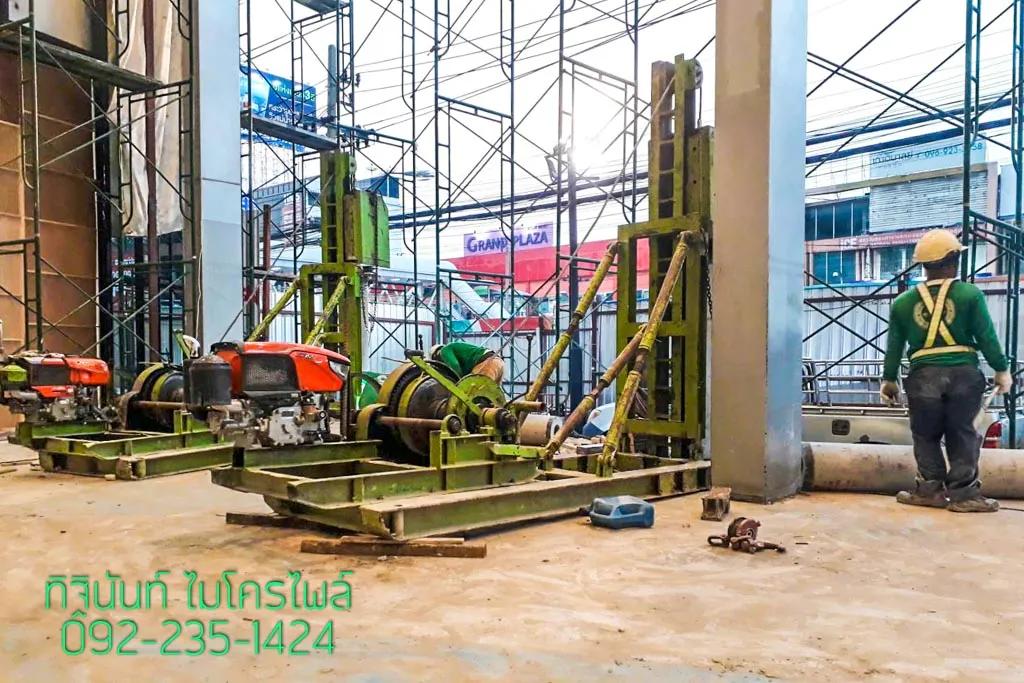

ภาพหน้างานแสดงปั้นจั่นไมโครไพล์ทำงานอยู่ระหว่างเสาอาคารและโครงนั่งร้านบริเวณด้านหน้าห้าง พื้นที่รอบจุดตอกจึงไม่ได้เป็นลานโล่ง แต่มีทั้งโครงสร้างเดิม งานตกแต่ง และวัสดุก่อสร้างที่ต้องใช้พื้นที่ร่วมกัน

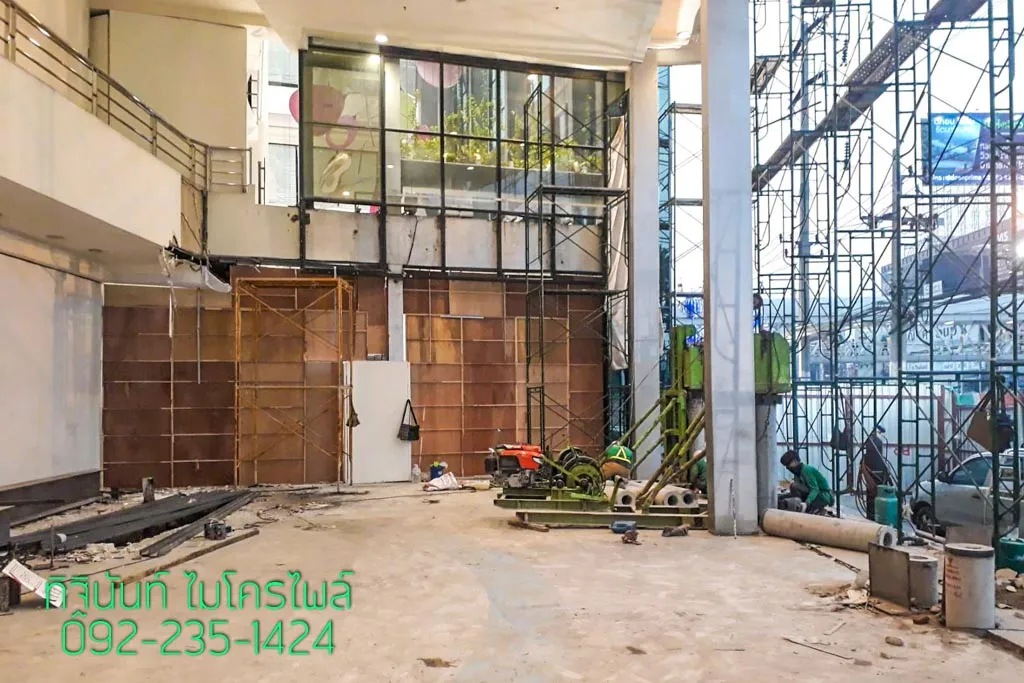

ปั้นจั่นถูกจัดให้อยู่ในช่องทำงานระหว่างเสาอาคารและนั่งร้าน โดยยังต้องเหลือพื้นที่ให้ช่างและวัสดุเข้าถึงจุดฐานรากได้

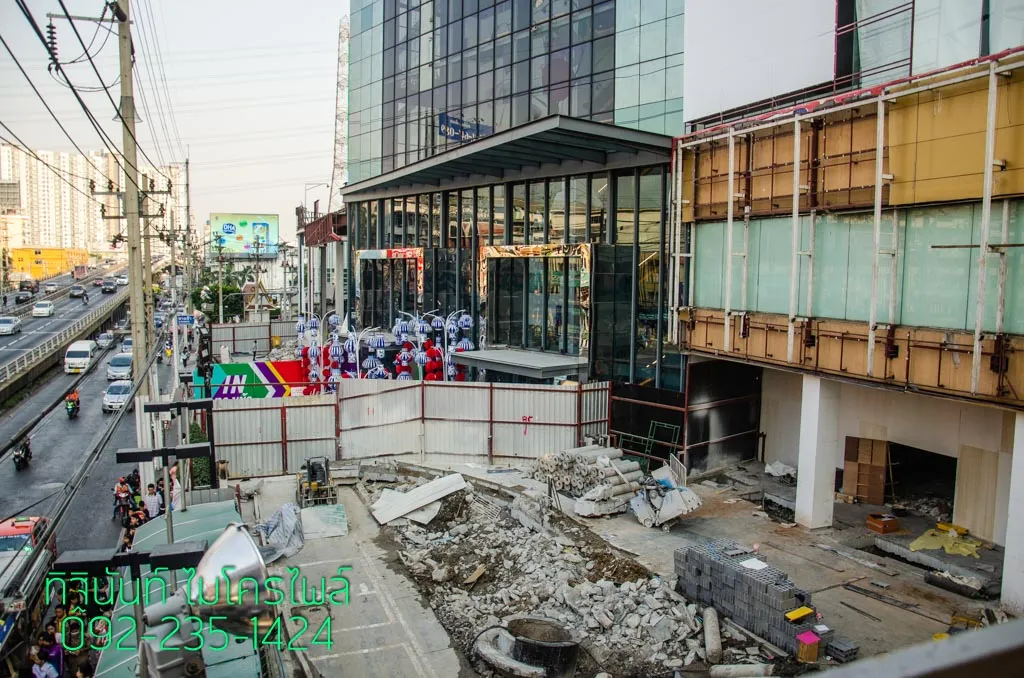

ภาพมุมกว้างช่วยให้เห็นว่าพื้นที่ฐานรากเป็นส่วนหนึ่งของโครงการรีโนเวทด้านหน้าห้างที่มีงานรื้อและก่อสร้างดำเนินอยู่พร้อมกัน

ไมโครไพล์ 30 ซม. สำหรับฐานรากของโครงการ

งานนี้ใช้ เสาเข็มไมโครไพล์ขนาด 30 เซนติเมตร โดยกำลังรับน้ำหนักปลอดภัยของเสาเข็มที่ใช้ในโครงการอยู่ที่ประมาณ 35–45 ตันต่อต้น ตามรายละเอียดของงานและแบบฐานราก

สำหรับอาคารอื่น การเลือกขนาด จำนวน ตำแหน่ง และกำลังรับน้ำหนักของเสาเข็มต้องพิจารณาจากน้ำหนักโครงสร้าง สภาพดิน แบบฐานราก และเกณฑ์ที่วิศวกรกำหนด ดูรายละเอียดระบบได้ที่ ไมโครไพล์ 30 ซม. และ งานฐานราก

ท่อนสั้นประมาณ 1.5 เมตรช่วยจัดการการลำเลียงในไซต์

เสาเข็มของโครงการมีความยาวประมาณ 1.5 เมตรต่อท่อน จึงสามารถนำท่อนเข้าพื้นที่ก่อสร้างเป็นช่วง ๆ และต่อเสาเข็มระหว่างการตอกได้ โดยไม่ต้องขนเสาเข็มยาวทั้งต้นผ่านพื้นที่ด้านหน้าห้าง

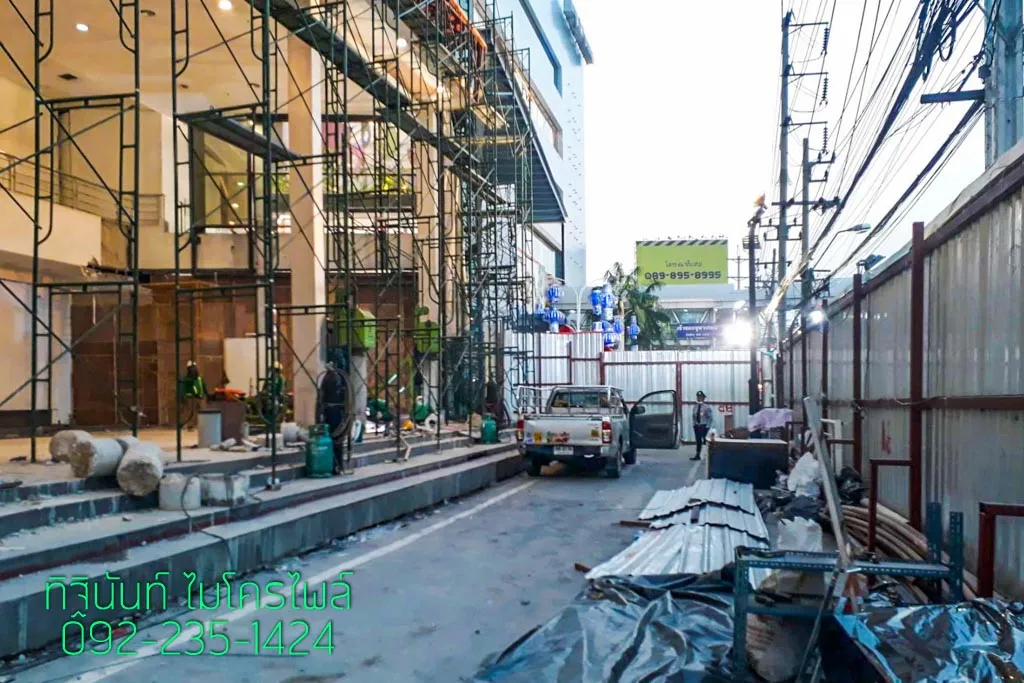

แนวทางด้านหน้าห้างต้องรองรับทั้งรถ วัสดุ นั่งร้าน และการเข้าถึงพื้นที่ทำงาน จึงต้องวางแผนการขนท่อนเสาเข็มให้สัมพันธ์กับกิจกรรมอื่นของไซต์

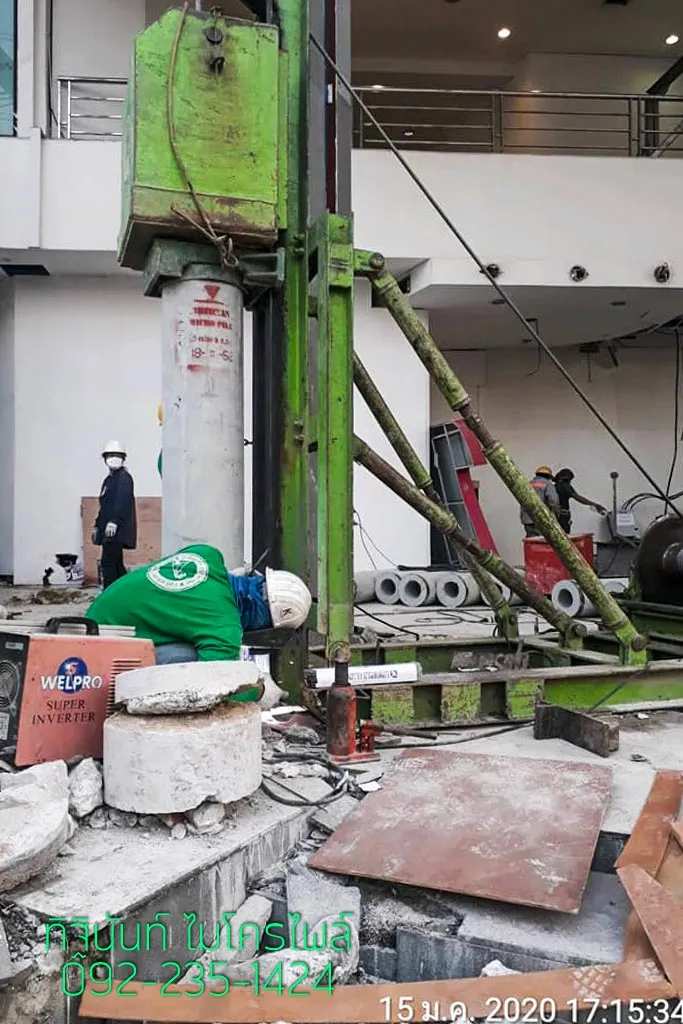

การต่อและทำงานกับเสาเข็มเกิดขึ้นที่จุดตอกภายในพื้นที่รีโนเวท ทำให้การจัดอุปกรณ์รอบปั้นจั่นต้องกระชับและเป็นระเบียบ

อ่านภาพรวมของระบบท่อนสั้นและการติดตั้งได้ที่ เสาเข็มไมโครไพล์ และ บริการตอกเสาเข็มไมโครไพล์

ตรวจแนวตั้งของเสาเข็มก่อนเดินงานต่อ

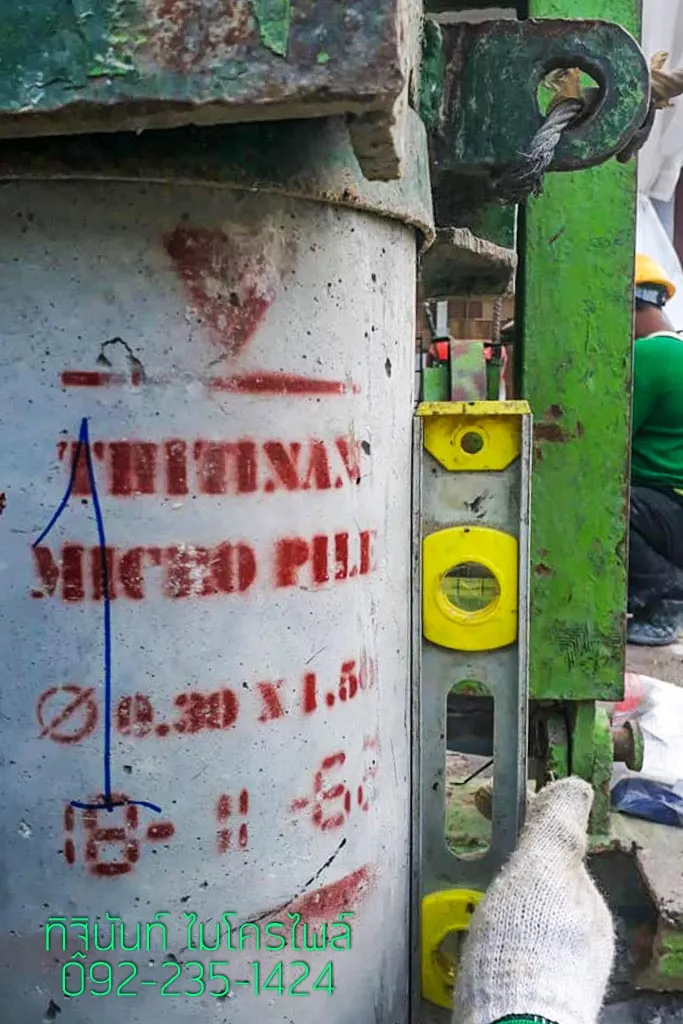

นอกจากตำแหน่งตามแบบแล้ว แนวตั้งของเสาเข็มต้องถูกตรวจระหว่างการติดตั้ง ภาพโครงการแสดงการใช้ ระดับน้ำแนบกับผิวเสาเข็ม เพื่อช่วยตรวจแนวก่อนเดินงานตอกต่อ ซึ่งเป็นขั้นตอนสำคัญเมื่อจุดฐานรากอยู่ใกล้เสาอาคารและพื้นที่ก่อสร้างเดิม

ระดับน้ำช่วยตรวจแนวตั้งของเสาเข็มที่จุดตอกก่อนดำเนินงานช่วงถัดไป

หากตำแหน่งหรือแนวเสาเข็มคลาดจากแบบมากเกินไป อาจกระทบตำแหน่งรับแรงของฐานราก จึงควรตรวจและแก้ไขตามรายละเอียดที่วิศวกรกำหนด อ่านหลักการเพิ่มเติมได้ที่ เสาเข็มเยื้องศูนย์คืออะไร

สิ่งที่ Case Study นี้สะท้อน

งานเดอะมอลล์ งามวงศ์วานแสดงให้เห็นว่า งานฐานรากในโครงการรีโนเวทต้องประสานงานเสาเข็มกับพื้นที่ก่อสร้างเดิมอย่างใกล้ชิด ทั้งการเลือกเครื่องที่เข้าถึงจุดตอกได้ การลำเลียงท่อนเสาเข็มผ่านแนวงานด้านหน้า การทำงานท่ามกลางนั่งร้านและเสาอาคาร และการตรวจแนวเสาเข็มก่อนเดินงานต่อ

สำหรับโครงการปรับปรุงอาคารที่ต้องเพิ่มฐานราก ควรเตรียมแบบฐานราก ตำแหน่งโครงสร้างเดิม ระยะเคลื่อนเครื่อง จุดพักท่อน และเส้นทางขนวัสดุให้ชัดก่อนเริ่มงาน เพื่อให้ระบบฐานรากและแผนก่อสร้างทำงานร่วมกันได้ตั้งแต่ต้น
