ตอกไมโครไพล์ฐานรากส่วนต่อเติม ตลาดต่อยอด AEC Trade Center

โครงการนี้เป็นงาน ตอกไมโครไพล์สำหรับฐานรากส่วนต่อเติมบริเวณลานของตลาดต่อยอด AEC Trade Center อำเภอบางปะอิน จังหวัดพระนครศรีอยุธยา พื้นที่เดิมเป็นลานคอนกรีตที่ต้องเปิดเฉพาะตำแหน่งเสาเข็มและฐานรากก่อนเริ่มงานตอก

ภาพหน้างานแสดงลำดับงานตั้งแต่การสกัดพื้นเป็นช่องหลายจุด การขนท่อนเสาเข็มเข้าพื้นที่ด้วยรถเฮี๊ยบ การจัดปั้นจั่นหลายชุดบนลานเดียวกัน ไปจนถึงหัวเสาเข็มที่ติดตั้งแล้วและช่วงทำงานตอนค่ำหรือกลางคืน

เปิดพื้นคอนกรีตเป็นช่องตามตำแหน่งฐานราก

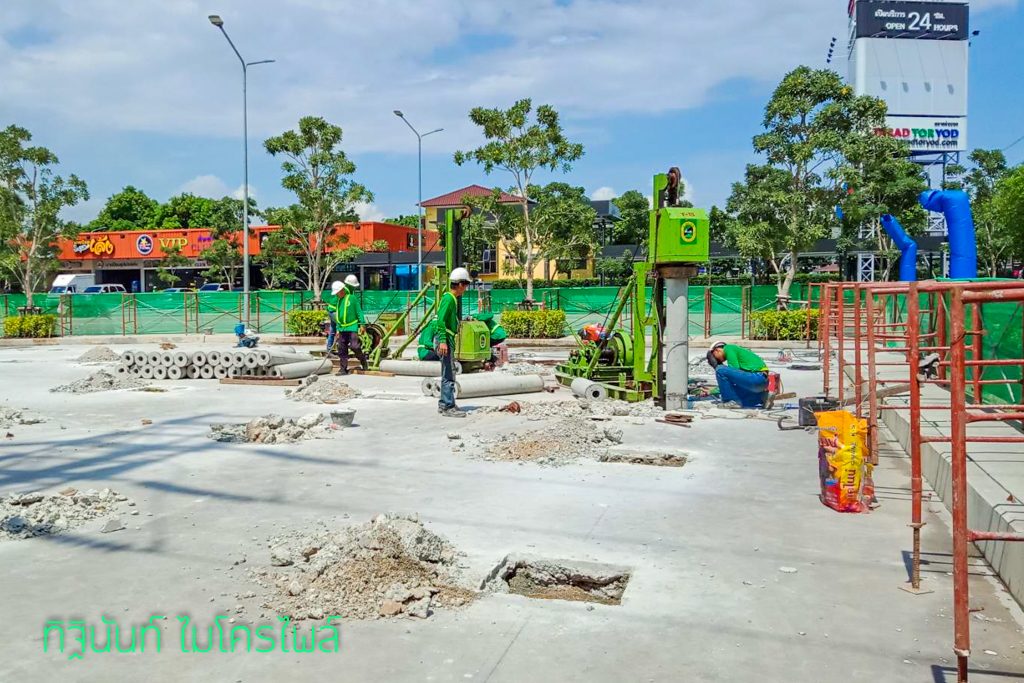

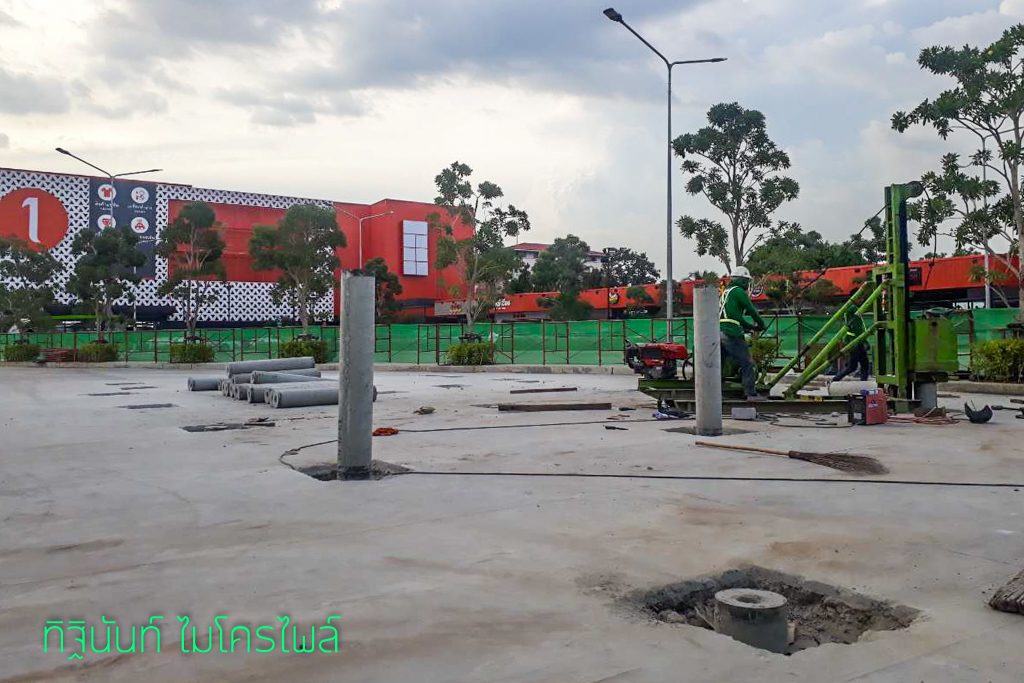

ก่อนนำปั้นจั่นเข้าจุดตอก พื้นคอนกรีตเดิมถูกเปิดเป็นช่องเฉพาะตำแหน่งตามแนวฐานราก ภาพมุมกว้างทำให้เห็นช่องเปิดกระจายอยู่หลายจุด ขณะที่พื้นที่ส่วนใหญ่ของลานยังคงเป็นพื้นเดิมสำหรับใช้วางท่อนเสาเข็ม เครื่องจักร และทางเคลื่อนของทีมงาน

ช่องเปิดแต่ละจุดกำหนดพื้นที่สำหรับงานเสาเข็ม ขณะที่ปั้นจั่นและท่อนเสาเข็มต้องใช้พื้นที่รอบช่องเหล่านั้นร่วมกัน

งานเปิดพื้นและการนำวัสดุเข้าหน้างานเกิดขึ้นในพื้นที่เดียวกัน จึงต้องจัดลำดับเครื่องจักรกับจุดฐานรากให้สัมพันธ์กัน

สำหรับงานต่อเติมบนลานเดิม ควรตรวจตำแหน่งเสาเข็มและขอบเขตฐานรากจากแบบก่อนเปิดพื้น เพื่อให้ช่องที่เตรียมไว้ตรงกับโครงสร้างที่จะก่อสร้างต่อ ดูข้อมูลเพิ่มเติมได้ที่ งานฐานราก และ งานต่อเติมอาคาร

รถเฮี๊ยบช่วยขนและยกท่อนเสาเข็มเข้าพื้นที่

ท่อนเสาเข็มถูกขนเข้ามาด้วยรถเฮี๊ยบและยกลงบนลานใกล้พื้นที่ใช้งาน การวางท่อนให้ใกล้แนวตอกช่วยลดระยะเคลื่อนย้ายภายในไซต์ แต่ต้องไม่กีดขวางช่องเปิด พื้นที่ตั้งปั้นจั่น หรือทางสัญจรของเครื่องจักรชุดอื่น

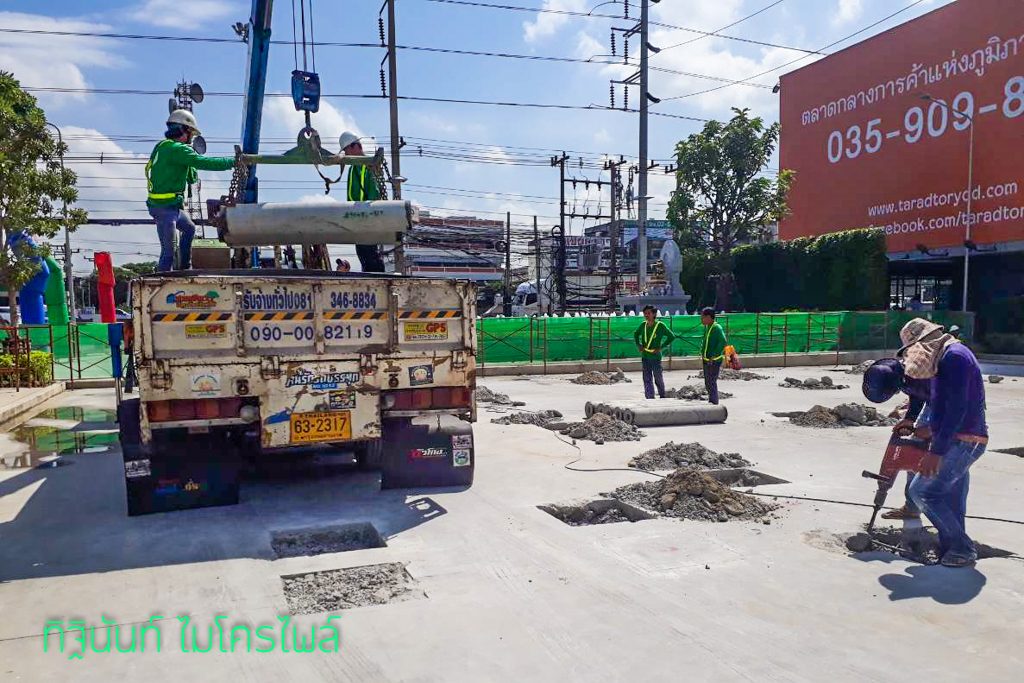

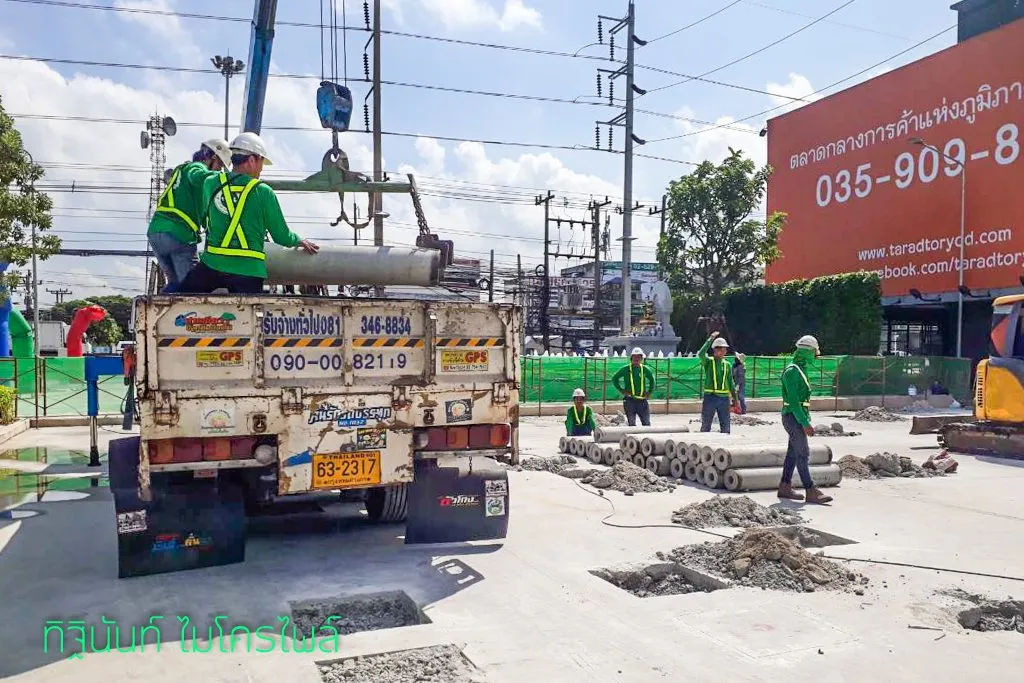

รถเฮี๊ยบใช้เครนยกท่อนเสาเข็มจากกระบะ โดยทีมงานเตรียมพื้นที่วางท่อนอยู่ข้างจุดฐานราก

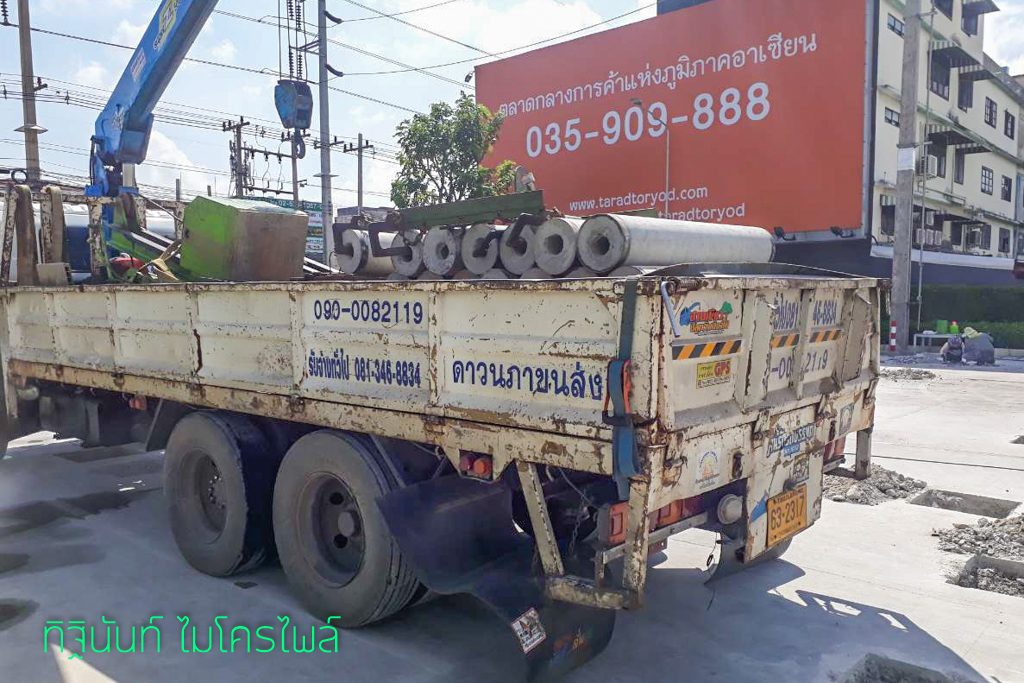

การนำรถบรรทุกเข้าถึงลานช่วยให้วางท่อนเสาเข็มใกล้จุดใช้งาน แต่ต้องวางแผนเส้นทางรถร่วมกับตำแหน่งช่องเปิดบนพื้น

จัดปั้นจั่นหลายชุดตามแนวงานบนลานเดียวกัน

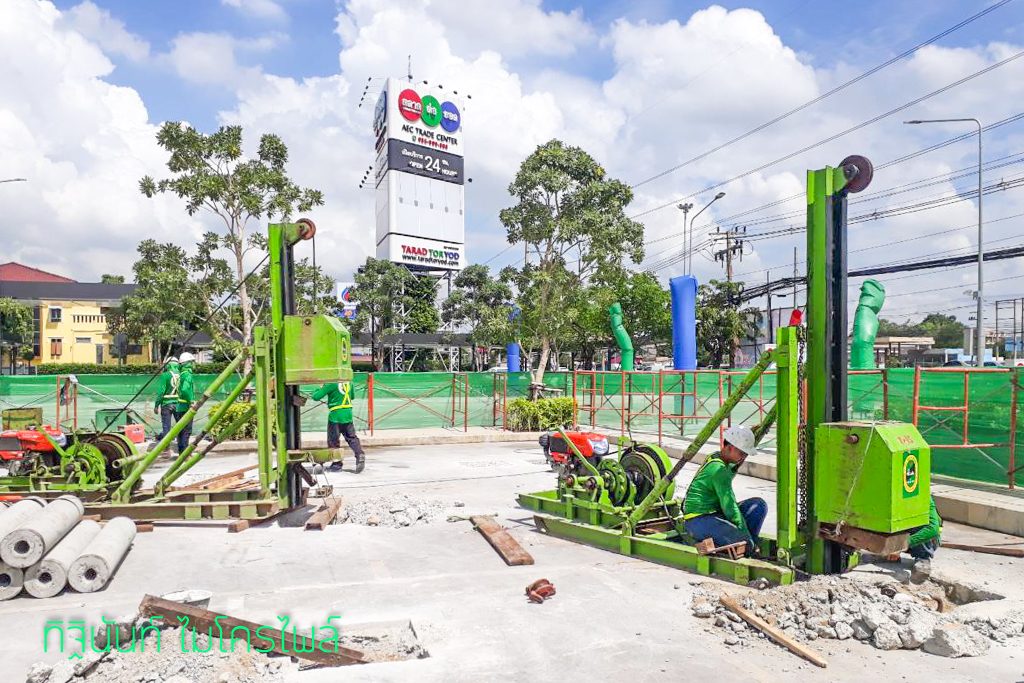

หน้างานมีปั้นจั่นไมโครไพล์มากกว่าหนึ่งชุดทำงานในบริเวณเดียวกัน พร้อมท่อนเสาเข็มและอุปกรณ์เชื่อมกระจายตามจุดใช้งาน การแบ่งพื้นที่จึงต้องคิดทั้งตำแหน่งเครื่อง จุดพักท่อน และระยะที่ช่างต้องเข้าทำงานรอบปั้นจั่นแต่ละชุด

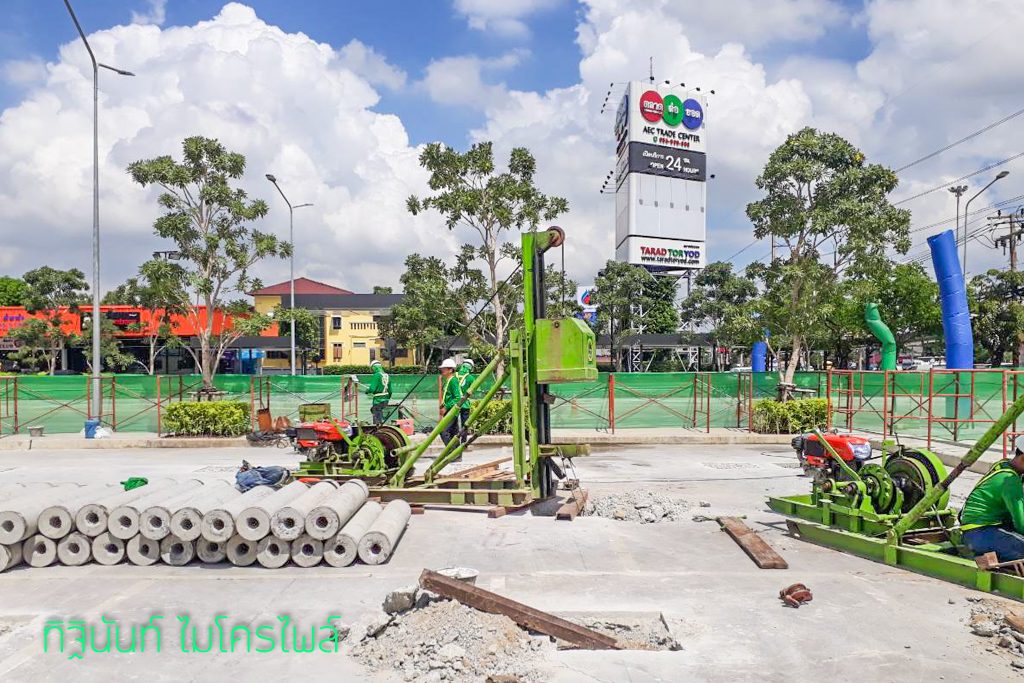

ภาพรวมแสดงปั้นจั่นสองชุด กองท่อนเสาเข็ม และช่องเปิดพื้นคอนกรีตที่อยู่ในเขตก่อสร้างเดียวกัน

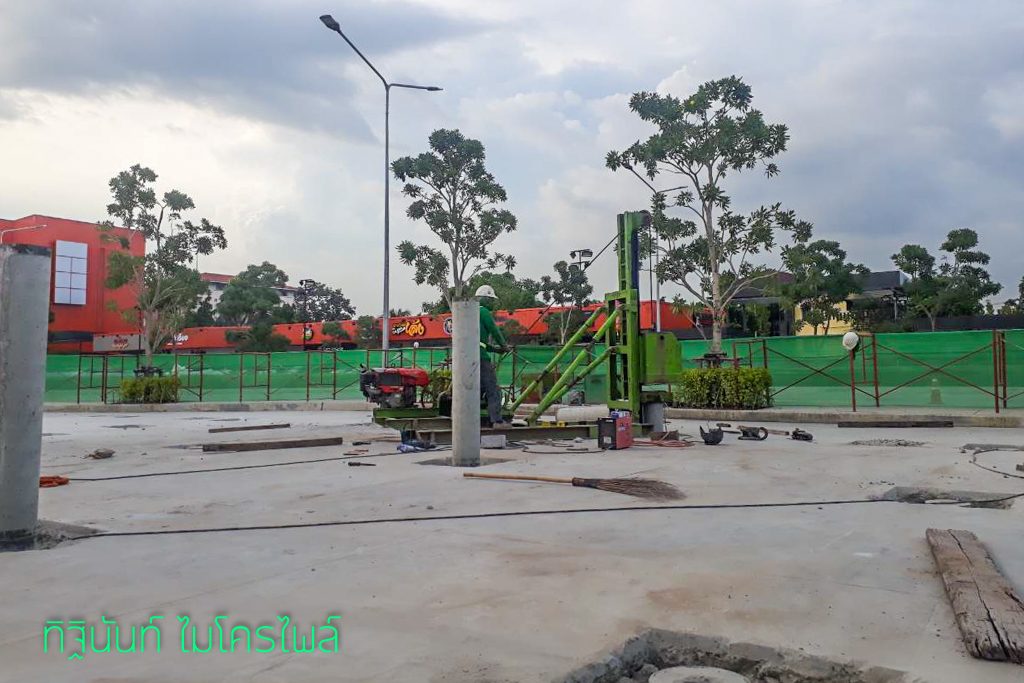

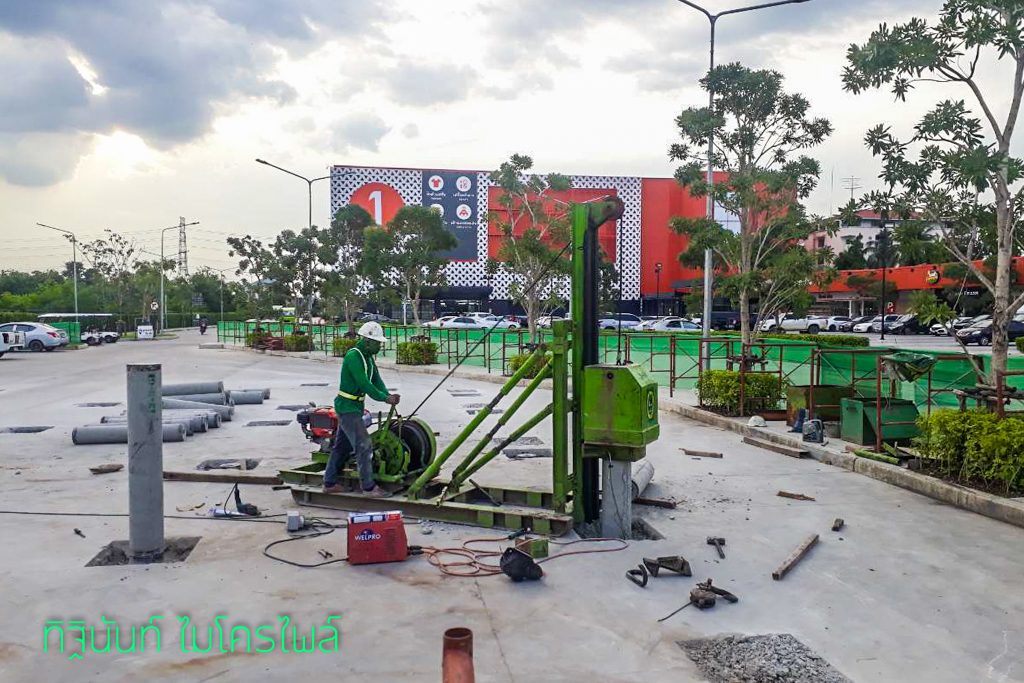

ปั้นจั่นถูกย้ายเข้าทำงานตามตำแหน่งฐานรากทีละจุด โดยยังต้องรักษาพื้นที่สำหรับวัสดุและทางสัญจรรอบเครื่อง

รายละเอียดวิธีติดตั้งและการเลือกเสาเข็มสำหรับแต่ละอาคารต้องสัมพันธ์กับแบบฐานรากและข้อจำกัดของไซต์ สามารถดูภาพรวมระบบได้ที่ เสาเข็มไมโครไพล์ และ บริการตอกเสาเข็มไมโครไพล์

หลังตอกเห็นหัวเสาเข็มกระจายตามแนวฐานราก

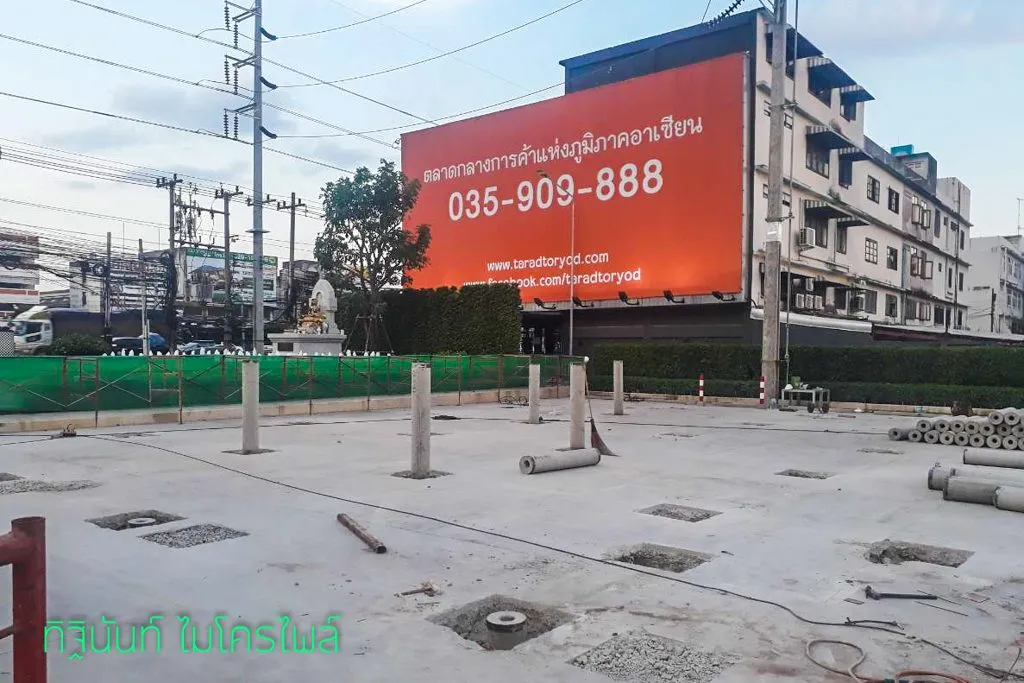

เมื่อเดินงานไปหลายตำแหน่ง ภาพหน้างานแสดงหัวเสาเข็มหลายต้นโผล่เหนือระดับลาน พร้อมช่องเปิดที่เตรียมไว้สำหรับตำแหน่งถัดไป ทำให้เห็นลำดับของงานจากการเปิดพื้นไปสู่การติดตั้งเสาเข็มก่อนดำเนินงานฐานรากขั้นต่อไป

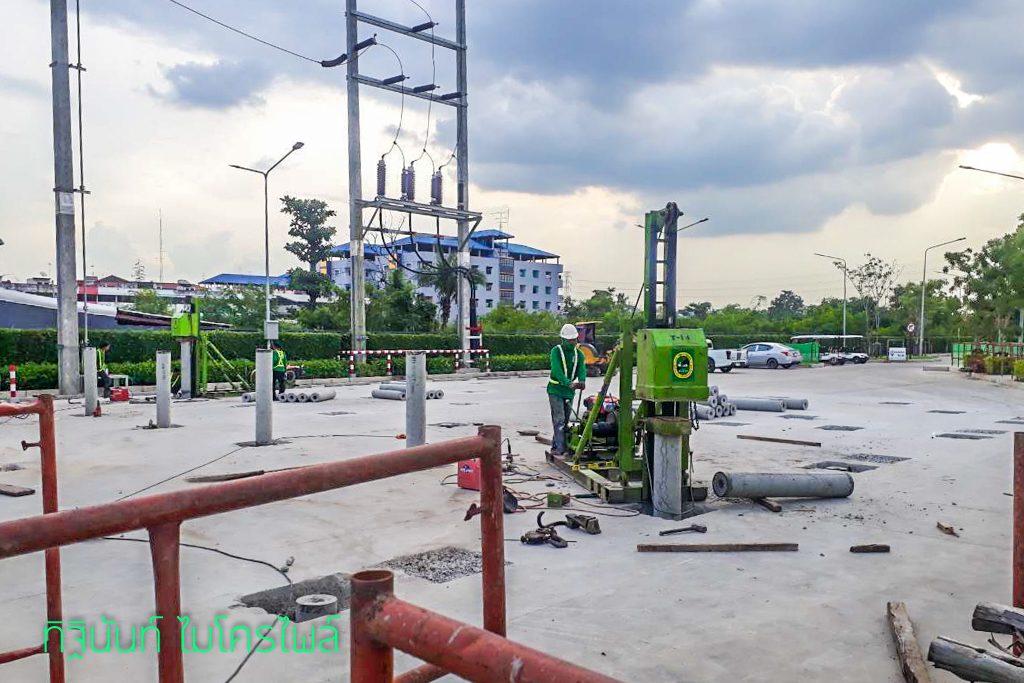

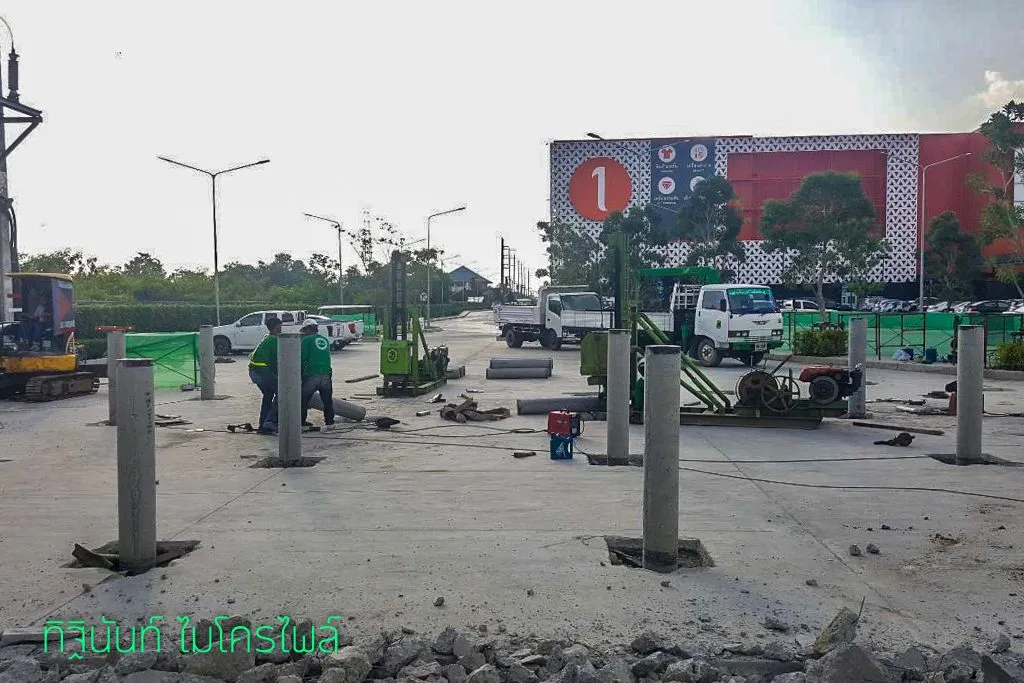

หัวเสาเข็มหลายต้นอยู่ตามตำแหน่งบนลาน ขณะที่ปั้นจั่นยังทำงานในแนวถัดไปของโครงการ

ภาพมุมกว้างแสดงทั้งเสาเข็มที่ติดตั้งแล้ว ช่องเปิดที่ยังรอทำงาน และกองท่อนเสาเข็มสำหรับตำแหน่งต่อไป

มีช่วงทำงานตอนค่ำและกลางคืน

โครงการมีช่วงทำงานในเวลาค่ำและกลางคืน ภาพแสดงทั้งปั้นจั่นที่อยู่ในพื้นที่หลังเปิดไฟส่องสว่างและทีมงานในบริเวณหัวเสาเข็มที่ติดตั้งแล้ว การทำงานนอกเวลากลางวันจึงต้องเตรียมแสงสว่าง ทางเดิน และพื้นที่เครื่องจักรให้มองเห็นได้ชัดตลอดช่วงปฏิบัติงาน

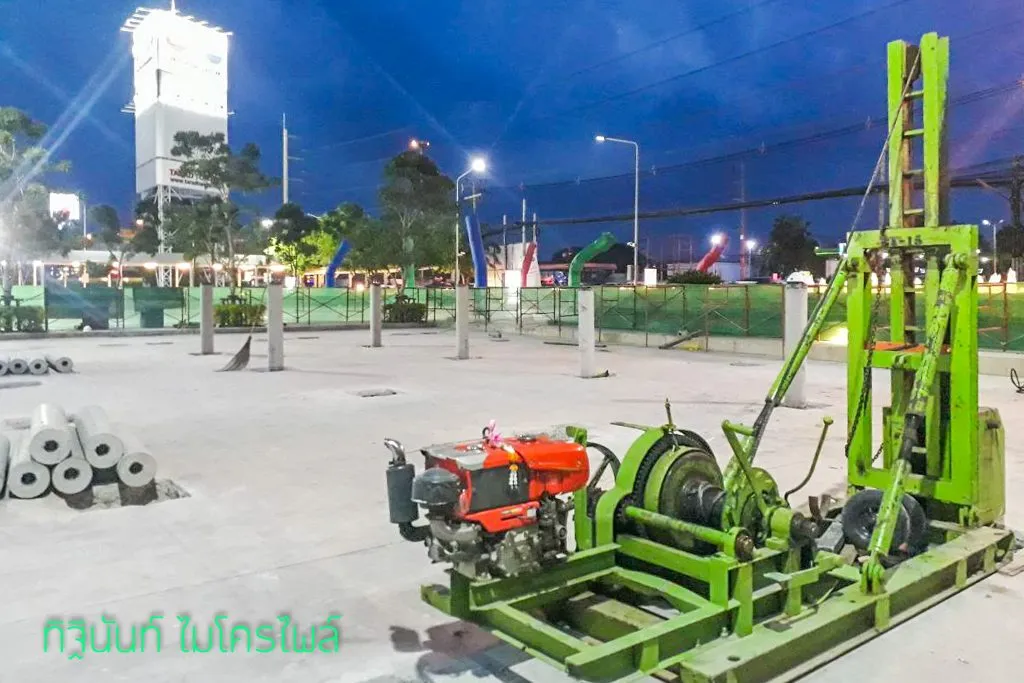

ช่วงหัวค่ำเห็นทั้งเครื่องจักร หัวเสาเข็ม และพื้นที่ลานที่ต้องจัดให้ใช้งานต่อเนื่องภายใต้แสงสว่างของไซต์

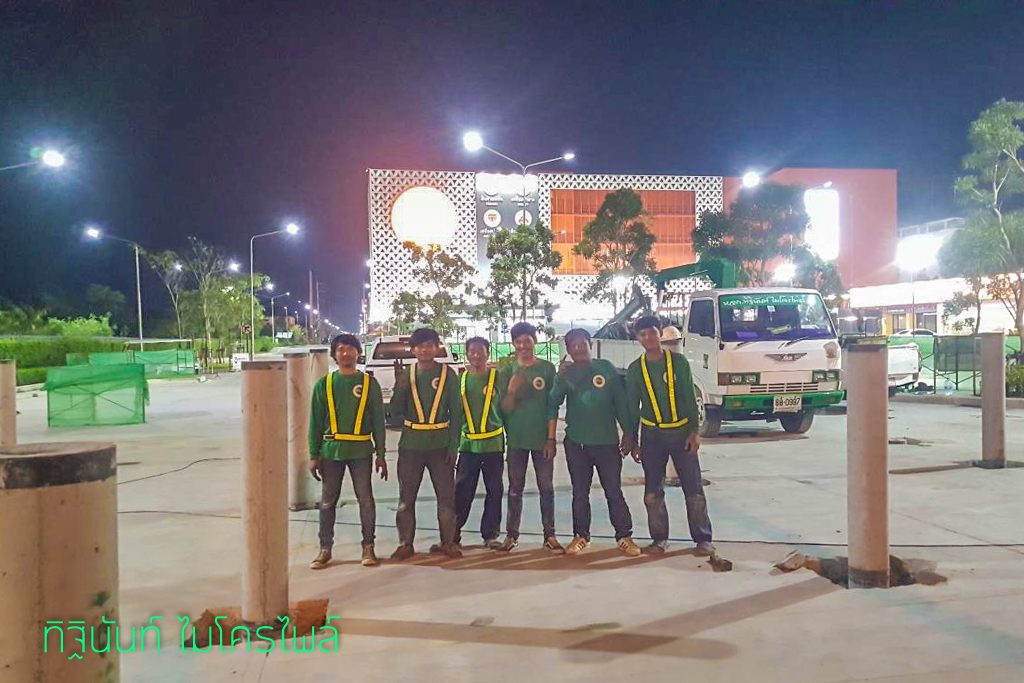

ภาพกลางคืนแสดงทีมงานอยู่ท่ามกลางหัวเสาเข็มที่ติดตั้งแล้วและรถที่ใช้ในพื้นที่โครงการ

สิ่งที่ Case Study นี้สะท้อน

งานตลาดต่อยอด AEC Trade Center แสดงให้เห็นว่า งานไมโครไพล์บนลานคอนกรีตเดิมต้องวางแผนมากกว่าตำแหน่งตอกเพียงอย่างเดียว เพราะงานเปิดพื้น การขนท่อนเสาเข็ม รถเฮี๊ยบ ปั้นจั่นหลายชุด และพื้นที่สำหรับฐานรากขั้นถัดไปต้องใช้ลานเดียวกันตลอดโครงการ

ก่อนเริ่มงานลักษณะใกล้เคียงกัน ควรเตรียมแบบฐานราก ตำแหน่งช่องเปิด พื้นที่พักท่อน เส้นทางรถขนส่ง จุดตั้งปั้นจั่น และช่วงเวลาที่ไซต์อนุญาตให้ทำงาน เพื่อให้ลำดับติดตั้งสอดคล้องกับทั้งโครงสร้างและการใช้งานพื้นที่เดิม
